Призмы правильные многогранные ППМ
| Номер в ГРСИ РФ: | 95697-25 |
|---|---|
| Категория: | Призмы |
| Производитель / заявитель: | ООО Южно-Уральский Инструментальный Завод "КАЛИБР", г.Челябинск |
Призмы правильные многогранные ППМ (далее - призмы), предназначены для регулирования и настройки угломерных приборов, для непосредственного измерения углов промышленных изделий и применения в качестве рабочих эталонов единицы плоского угла при передаче единицы плоского угла в соответствии с «Государственной поверочной схемой для средств измерений плоского угла», утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482, для поверки, калибровки средств измерений и аттестации эталонов единицы плоского угла.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95697-25 |
| Наименование | Призмы правильные многогранные |
| Модель | ППМ |
| Срок свидетельства (Или заводской номер) | 16.06.2030 |
Производитель / Заявитель
Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки | 24 (мес.) |
| Актуальность информации | 06.07.2025 |
Поверители
Скачать
| 95697-25: Методика поверки | Скачать | 1.4 MБ | |
| 95697-25: Описание типа | Скачать | 353.7 КБ |
Описание типа
Назначение
Призмы правильные многогранные ППМ (далее - призмы), предназначены для регулирования и настройки угломерных приборов, для непосредственного измерения углов промышленных изделий и применения в качестве рабочих эталонов единицы плоского угла при передаче единицы плоского угла в соответствии с «Государственной поверочной схемой для средств измерений плоского угла», утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482, для поверки, калибровки средств измерений и аттестации эталонов единицы плоского угла.
Описание
Принцип действия призм заключается в передаче единицы плоского угла рабочим средствам измерений углов.
Призмы выполнены из цельных заготовок стали марки ШХ-15 или легированной инструментальной стали, путем механической обработки с последующей доводкой ее основных геометрических параметров.
Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней: 4, 6, 8, 9, 10, 12, 15, 16, 17, 18, 19, 20, 23, 24, 28, 32, 36, 40, 45, 72, которые являются измерительными поверхностями, попарно образующие рабочие углы.
Рабочие углы призм заданы между перпендикулярами к измерительными поверхностям призм в плоскостях измерения.
Призмы изготавливаются в пяти исполнениях: 00, 0, 1, 2, 3, отличающихся между собой допускаемым отклонением рабочих углов от номинального значения, допускаемым отклонением от плоскостности измерительных поверхностей призмы и пределами допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы.
На верхних поверхностях призм нанесены порядковые номера граней или номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.
Общий вид призм приведен на рисунках 1-13.
По заказу Потребителя призмы поставляются с защитной оправой (рис. 8-13), предохраняющей от механических повреждений и соприкосновения поверхностей призмы с руками во время транспортировки. Защитная оправа может быть с ручкой для переноса (рис. 8 11) или без нее (рис. 12, 13). При работе с призмой - оправа снимается. Конструкция прозрачной оправы позволяет работать с призмой, не снимая ее, в случае если опорная поверхность, на которую она устанавливается, меньше диаметра отверстия оправы (рис. 13).
Призмы отличаются между собой внешним видом, метрологическими и техническими характеристиками, отсутствием (рис. 1-4) или наличием (рис. 5-7) технологических отверстий, расположенных по диаметру между базовой поверхностью призмы и поверхностью призмы с нанесенными на ней порядковыми номерами граней или номинальными значениями углов. Число технологических отверстий может быть от 3 до 30 включительно.
Заводской номер призм (в виде буквенно-цифрового или цифрового обозначения, состоящего из букв латинского алфавита и (или) арабских цифр), наносятся на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки в местах, указанных на рисунке 14. Место нанесения знака утверждения типа представлено на рисунке 14.
j jу 4~ Л
Призмы выпускаются под товарными знаками 1 , '£»’ , fc—1 и А*А. Товарный
знак наносится на паспорт призм типографским методом, на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки.
Нанесение знака поверки на призмы не предусмотрено.
Пломбирование призм не предусмотрено.
Рисунок 1 - Общий вид призм без оправы

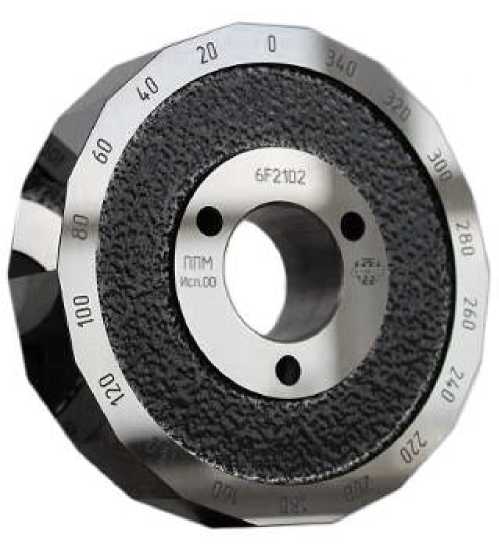

Рисунок 2 - Общий вид призм без оправы
Рисунок 3 - Общий вид призм без оправы
Рисунок 4 - Общий вид призм без оправы

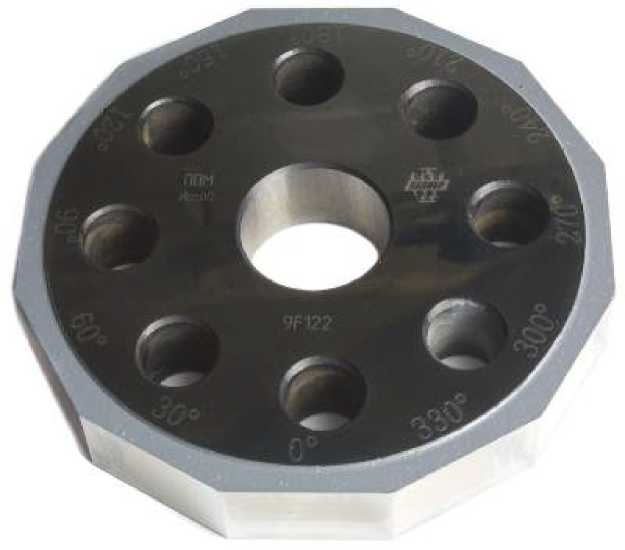

Рисунок 5 - Общий вид призм без оправы
Рисунок 6 - Общий вид призм без оправы
Рисунок 7 - Общий вид призм без оправы
Рисунок 8 - Общий вид призм с оправой
Рисунок 9 - Общий вид призм с оправой

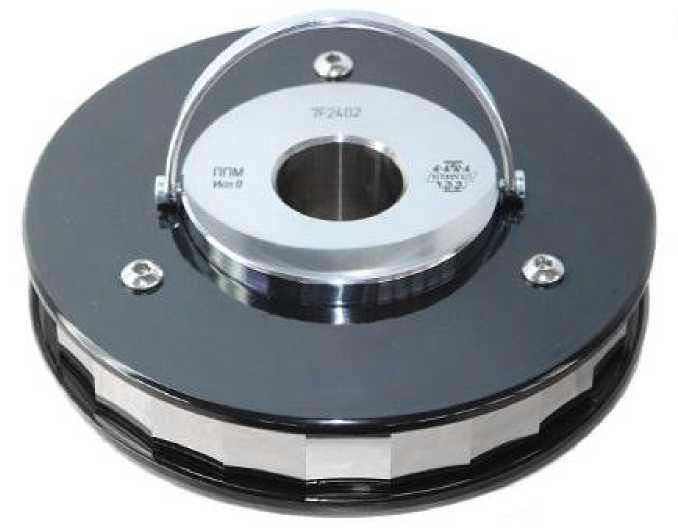

Рисунок 10 - Общий вид призм с оправой
Рисунок 11 - Общий вид призм с оправой

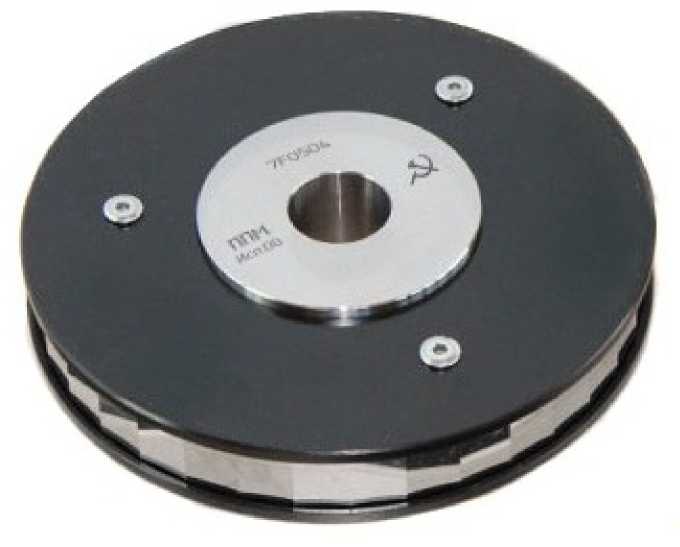

Рисунок 12 - Общий вид призм с оправой

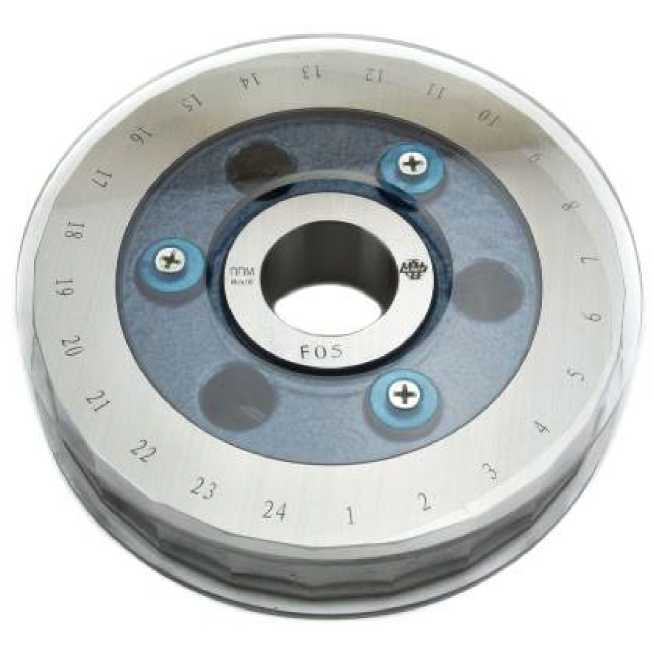

Рисунок 13 - Общий вид призм с оправой
Место нанесения знака утверждения типа
Место нанесения заводского номера

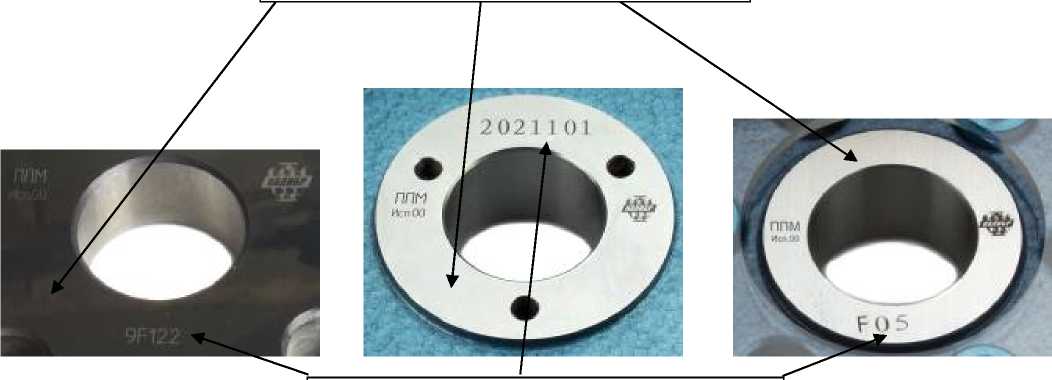

Рисунок 14 - Места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
Исполнение |
00 |
0 |
1 |
2 |
3 |
|
Диапазон измерений углов |
от 0° до 360° | ||||
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,99 |
±0,3" |
±1,0" |
±3,0" |
±6,0" | |
|
Пределы допускаемого отклонения рабочих углов от номинального значения |
±2,5" |
±5" |
±8" |
±15" |
±20" |
|
Допускаемое отклонение от плоскостности измерительных поверхностей призмы, мкм, не более |
0,04 |
0,05 |
0,07 |
0,10 |
0,15 |
|
Пределы допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы |
±10" |
±15" |
±20" |
±30" |
±40" |
Таблица 2 - Номинальные значения рабочих углов
|
Призмы правильные многогранные с количеством измерительных поверхностей (боковых граней) |
Значение |
|
4 |
90° 00' 00,0" |
|
6 |
60° 00' 00,0" |
|
8 |
45° 00' 00,0" |
|
9 |
40° 00' 00,0" |
|
10 |
36° 00' 00,0" |
|
12 |
30° 00' 00,0" |
|
15 |
24° 00' 00,0" |
|
16 |
22° 30' 00,0" |
|
17 |
21° 10' 35,3" |
|
18 |
20° 00' 00,0" |
|
19 |
18° 56' 50,5" |
|
20 |
18° 00' 00,0" |
|
23 |
15° 39' 07,8" |
|
24 |
15° 00' 00,0" |
|
28 |
12° 51' 25,7" |
|
32 |
11° 15' 00,0" |
|
36 |
10° 00' 00,0" |
|
40 |
9° 00' 00,0" |
|
45 |
8° 00' 00,0" |
|
72 |
5° 00' 00,0" |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики для призм с количеством измерительных поверхностей (боковых граней) | ||||||
|
4, 6, 8, 9, 10 |
12 |
15 |
16, 17, 18, 19, 20 |
23, 24, 28, 32, 36, 40 |
45 |
72 | |
|
Масса призм, кг, не более |
1 |
2 |
3 |
5 |
6 |
14 |
19 |
|
Диаметр призм, мм, не более |
100 |
150 |
150 |
200 |
250 |
300 |
400 |
|
Высота призм, мм, не более |
45 | ||||||
|
Диаметр центрального отверстия, мм |
от 10H7 до 50H7 вкл. c шагом 1 | ||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры окружающего воздуха в помещении, °C, не более: - в течение 1 ч - в течение 8 ч -относительная влажность воздуха, %, не более |
от +17 до +23 0,5 2 от 40 до 80 | ||||||
|
Средний срок службы, лет, не менее |
10 | ||||||
Знак утверждения типа
наносится на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Призма правильная многогранная |
ППМ |
1 шт. |
|
Оправа |
- |
1 шт. (по заказу) |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ППМ.00.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работ» документа ППМ.00.001 ПС «Призмы правильные многогранные ППМ. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.51.33-025-04567838-2023 Призмы правильные многогранные ППМ. Технические условия.
