Угломеры с нониусом УН Мод-127

Назначение

Угломеры с нониусом с заводским обозначением У11 предназначены для измерений наружных и внутренних углов различных изделий контактным методом.

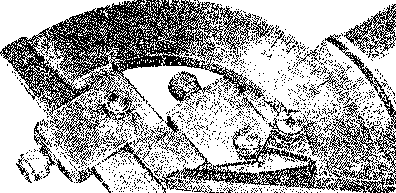

Угломер с нониусом с заводским обозначением У1.....1

Описание

Основание угломера с нониусом УН выполнено в виде части кольца с наружной цилиндрической и внутренней конической поверхностями.

На основании, в пределах 120 , нанесена угловая шкала с ценой деления Г, причем каждое десятое деление на угле 90, начиная от крайней левой отметки, оцифровано.

Остальные деления предназначены для отсчета с помощью нониуса долей градуса на крайних правых деленйях.

С основанием жестко скреплена линейка, свободная поверхность которой контак-тируется с измеряемым изделием.

Основание, с помощью зубчатой передачи, путем поворота гайки с накаткой, расположенной в задней части угломера, перемещается между соответственными цилиндрической и конической поверхностями сектора и стопора, осуществляя таким образом поворот по дуге окружности, центр которой совпадает с центром шкалы осдоншшя.

Сектор с помощью державки прилегает к одной из сторон угольника; к другой стороне угольника, с помощью такой же державки, укрепляется съемная лекальная линейка, которая может быть также укреплена непосредственно к сектору вместо стольника.                                                                           '

Угломеры с нониусом УН утверждены и допущены к применению в СССР 15 сентября 1954 г. и внесены в Государственный реестр под № 957.

Стр. 2

Росреестр № 957                           Угломеры с нониусом УН

О С Н О В Н Ы Е Т Е X Н И Ч Е С К И Е ХА РА КТ Е Р И С Т И К И

П р е д е л ы и з м е р е н и й:

наружных углов — от 0° до 180у,

внутренних углов-—от 40° до 180''.

Величина отсчета по нониусу 2х (или 5' по требованию заказчика).

Д о 11 у с т и м а я п о г р е и i н о с т ь п о к а з а н и й:

при величине отсчета по нониусу 2х......+ 2'

*             »                    л                  . п о . - . ■ о

Вес 345 г.

ком.плектность

В комплект входят:

1) футляр;

2) выпускной аттестат;

3) описание и правила пользования угломером
