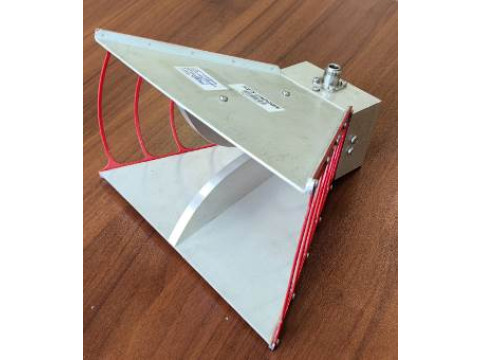

Антенна рупорная измерительная EMCO 3115
| Номер в ГРСИ РФ: | 95705-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Фирма "An ESCO Technologies Company ETS-LINDGREN", США |
Антенна рупорная измерительная EMCO 3115 (далее - антенна EMCO 3115) предназначена для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с ППЭ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95705-25 | ||||||
| Наименование | Антенна рупорная измерительная | ||||||
| Модель | EMCO 3115 | ||||||
| Приказы |
№1228 от
19.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2dce41a7-d563-7fd8-8bb7-d191036d1e3b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», СОЕДИНЕННЫЕ ШТАТЫ, 1301 Arrow Point Drive, Cedar Park, Texas 78613
Поверка
| Методика поверки / информация о поверке |
МП ЕМСО 3115.00143121 Государственная система обеспечения единства измерений. Антенна рупорная измерительная ЕМСО 3115. Методика поверки
(с 19.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95705-25: Описание типа
2025-95705-25.pdf
Файл устарел
|
Скачать | 133.2 КБ | |
|
95705-25: Методика поверки
2025-mp95705-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
95705-25: Описание типа
2025-95705-25-1.pdf
Файл устарел
|
Скачать | 133.2 КБ | |
|
95705-25: Методика поверки
2025-mp95705-25-1.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
95705-25: Описание типа
2025-95705-25-2.pdf
|
Скачать | 133.2 КБ | |
|
95705-25: Методика поверки
МП ЕМСО 3115.00143121
2025-mp95705-25-2.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Антенна рупорная измерительная EMCO 3115 (далее - антенна EMCO 3115) предназначена для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с ППЭ.
Описание
Принцип действия антенны EMCO 3115 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в коаксиальном тракте, передаваемую на СВЧ выход антенны EMCO 3115, подключаемого к измерительному приемному устройству.
Антенна ЕМСО 3115 состоит из плавно расширяющегося двухгребневого волноводного перехода с излучающим раскрывом прямоугольного сечения и волноводно-коаксиального перехода.
Общий вид антенны EMCO 3115 приведён на рисунке 1.
Место нанесения знака утверждения типа представлено на рисунке 1.
Место нанесения серийного номера 00143121, расположенного на этикетке/шильдике, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.
Схема пломбировки антенны EMCO 3115 от несанкционированного доступа представлена на рисунке 1.

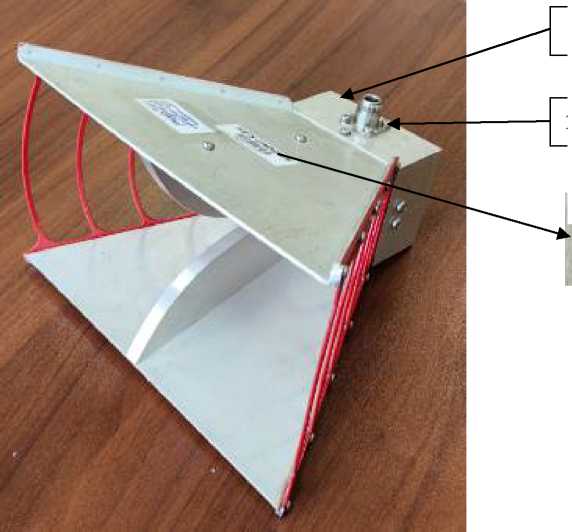

1
2
SSfR-l/M>GR£N mi,iiiiii1! ui
4 SN 00143121
3 4 5
1 - волноводно-коаксиальный переход;
2 - место пломбировки от несанкционированного доступа;
3 - место нанесения знака утверждения типа;
4 - место нанесения серийного номера;
5 - возможное место нанесения знака поверки
Рисунок 1 - Общий вид антенны EMCO 3115 с местами нанесения знака утверждения типа, знака поверки, серийного номера и местом пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 0,75 до 18,00 включ. |
|
Коэффициент стоячей волны по напряжению (КСВН), не более |
2,5 |
|
Диапазон коэффициента усиления, дБ |
от 2,0 до 17,0 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ |
±1,5 |
|
Уровень сигнала ортогональной поляризации относительно уровня сигнала основной поляризации на выходе антенны, дБ, не более |
-20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип присоединительного ВЧ разъема |
N-тип (розетка) |
|
Габаритные размеры, мм, не более | |
|
длина |
279 |
|
ширина |
244 |
|
высота |
159 |
|
Масса, кг, не более |
1,2 |
|
Условия применения: | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
относительная влажность воздуха, %, |
от 30 до 80 |
Знак утверждения типа
наносится на титульный лист документа ЕМСО 3115.00143121 РЭ «Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации типографским способом и на шильдик на корпусе антенны EMCO 3115 в виде этикетки, выполненной типографским способом.
Комплектность
Таблица 3 - Комплектность антенны EMCO 3115
|
Наименование |
Обозначение |
Количество |
|
Антенна рупорная измерительная ЕМСО 3115, серийный № 00143121 |
_ |
1 шт. |
|
Руководство по эксплуатации |
ЕМСО 3115.00143121 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Порядок работы» документа ЕМСО 3115.00143121 РЭ «Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 178,4 ГГц».
