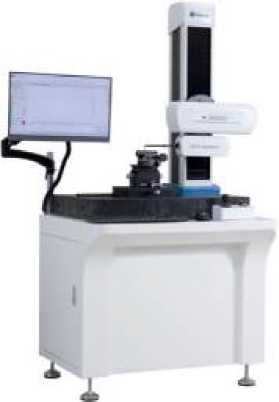

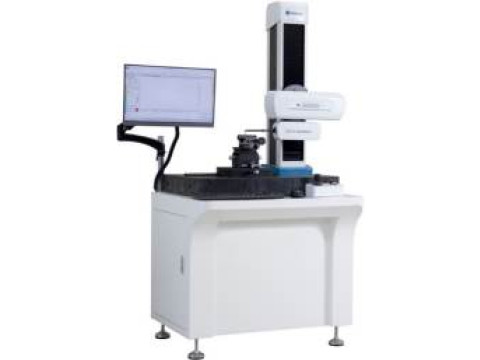

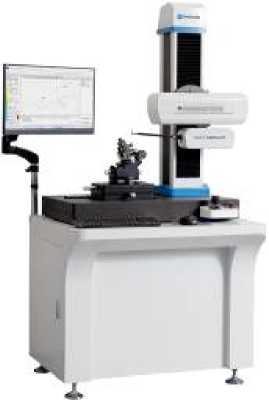

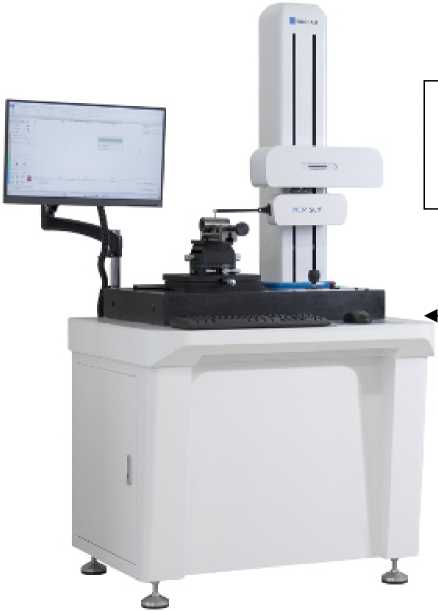

Приборы для измерений параметров контура и шероховатости поверхности Norgau NCM

Идентификационные данные (признаки)

Значение

Norgau NCM-

Contour

Norgau NCM-ContourS

Norgau NCM-ContourSD

Norgau NCM-ContourSG

Norgau NCM-Surf50

Norgau NCM-Surf10

Идентификационное наименование ПО

Norgau

Contour Measurement

Norgau ContourS Measurement

Norgau ContourS Pro Measurement

Norgau

Surf Measurement

Номер      версии

(идентификационны й номер) ПО

v.1.0 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

Norgau NCM-Contour

Norgau NCM-ContourS

Norgau NCM-ContourSD

Norgau NCM-ContourSG

Диапазон измерений линейных размеров по оси Z1, мм

от 0 до 60 (опционально до 40; 50)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1 (контур), мкм*

± (0,8 + 0,02-H), где H — измеренное значение по оси Z1, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 100 (опционально до 150, 200, 250, 300)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Х, мкм*

± (0,8 + 0,02-L), где L - измеренное значение по оси Х, мм

Допускаемое отклонение от прямолинейности перемещения по оси Х, мкм, не более**

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм***

± (0,8 + R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений плоских углов****

± 1'

Разрешение по оси Х, мкм

0,1 (опционально 0,05)

0,1 (опционально 0,01; 0,05)

Наименование характеристики

Значение

Norgau NCM-Contour

Norgau NCM-ContourS

Norgau NCM-ContourSD

Norgau NCM-ContourSG

Разрешение по оси Z1 (контур), мкм

0,1 (опционально 0,05; 0,02)

0,1 (опционально 0,01; 0,02)

Разрешение по оси Z1 (шероховатость), мкм

-

0,001

Диапазон перемещений колонны по высоте (Z), мм

от 0 до 450 (опционально до 500; 550; 600)

Диапазон измерений параметра шероховатости Ra, мкм

-

от 0,01 до 12,50

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм*****

-

± (0,005 + 0,03-Ra), где Ra - измеренное значение параметра Ra, мкм

Параметры профиля

-

Ra, Rq, Rz(Ry) Rz(DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Rdp, Psm, Pdc, Pmr, Pz, Pmr, wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr) wmr (c), wdq (опционально Ramax, Ramin, Rasd, Rpmax, Rpmin, Rpsd, Rvmax, Rvmin, Rvsd, Rzmax, Rzmin, Rzsd, Rcmax, Rcmin, Rcsd, Rqmax, Rqmin, Rqsd, Rskmax, Rskmin, Rsksd, Rkumax, Rkumin, Rkusd, ДД, Rsmmax, Rsm-min, Rsmsd, Rs, RДa, RДamax, RДamin, RДasd, RДq, RДqmax, RДqmin, RДqsd, RXa, RXamax, Rlamin, RXasd, Rlq, Rlqmax, Rlqmin, RXqsd, R6c, Rpc, Rmr, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wcmax, Wcmin, Wcsd, Wzmax, Wzmin, Wzsd, Wpmax, Wpmin, Wpsd, Wvmax, Wvmin, Wvsd, Wqmax, Wqmin, Wqsd, Wsmmax, Wsmmin, Wsmsd, Wsk-max, Wskmin, Wsksd, Wkumax, Wkumin, Wkusd, WДq, WДqmax, WДqmin, WДqsd, W6c, Rpq, Rvq, Rmq, PДq, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Nr, Cpm, Sr, Sar, Nw, Sw, Saw)

Фильтры

-

Гаусс (опционально 2CR75; PC75)

Наименование характеристики

Значение

Norgau NCM-Contour

Norgau NCM-ContourS

Norgau NCM-ContourSD

Norgau NCM-ContourSG

Отсечка шага 1с, мм

-

0,025; 0,08; 0,25; 0,8; 2,5; 8

Длина оценки, мм

-

1c^n, где n - от 1 до 7

Диапазон измерений линейных размеров по оси Z1 при проведении измерений двухсторонним щупом, мм******

-

от 0 до 30 (опционально до 10; 20)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1 при проведении измерений двухсторонним щупом, мкм******

-

± (6 + H/200), где H - измеренное значение по оси Z1, мм

Диапазон измерений линейных размеров по оси Х при проведении измерений двухсторонним щупом, мкм*******

-

от 0 до 100 (опционально до 150; 200; 250; 300)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Х при проведении измерений двухсторонним щупом, мкм*******

-

± (0,8 + 0,02-L), где L - измеренное значение по оси Х, мм

* односторонний щуп: угол 12°, радиус 25 мкм;

* * отсечка шага 2,5 мм, скорость не более 0,3 мм/с;

* ** в диапазоне измерений радиусов от 5 до 15 мм;

* *** в диапазоне измерений углов от 0° до 360°;

* **** щуп: угол 60°, радиус 2 мкм;

* ***** двухсторонний щуп со скосом: угол 12°, радиус 25 мкм, высота щупа 30 мм;

* ****** для измерений, проводимых только одной из сторон двухстороннего щупа со скосом: угол 12°, радиус 25 мкм, высота щупа 30 мм.

Наименование характеристики

Значение

Norgau NCM-Surf50

Norgau NCM-Surf10

Диапазон перемещений по оси X, мм

от 0 до 50

от 0 до 100

Разрешение по оси Х, мкм

0,1 (опционально 0,05)

Разрешение по оси Z1 (контур), мкм

0,1 (опционально 0,01; 0,002)

Разрешение по оси Z1 (шероховатость), мкм

0,001

Диапазон перемещений колонны по высоте (Z), мм

от 0 до 450

(опционально от 0 до 500, от 0 до 550, от 0 до 600)

Допускаемое отклонение от прямолинейности перемещения по оси Х, мкм, не более*

0,3 (на 50 мм)

0,3 (на 100 мм)

Диапазон измерений параметра шероховатости Ra, мкм

от 0,01 до 12,50

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм**

± (0,005 + 0,03-Ra), где Ra- измеренное значение параметра Ra, мкм

Наименование

Значение

характеристики

Norgau NCM-Surf50

Norgau NCM-Surf10

Параметры профиля

Ra, Rq, Rz(Ry) Rz(DIN), R3z, Rz (jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO, Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Rdp, Psm, Pdc, Pmr, Pz, Pmr, wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr) wmr (c), wdq (опционально Ramax, Ramin, Rasd, Rpmax, Rpmin, Rpsd, Rvmax, Rvmin, Rvsd, Rzmax, Rzmin, Rzsd, Rcmax, Rcmin, Rcsd, Rqmax, Rqmin, Rqsd, Rskmax, Rskmin, Rsksd, Rkumax, Rkumin, Rkusd, ДД, Rsmmax, Rsmmin, Rsmsd, Rs, RДa, RДamax, RДamin, RДasd, RДq, RДqmax, RДqmin, RДqsd, R1a, Rlamax, Rlamin, Rlasd, Rlq, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wcmax, Wcmin, Wcsd, Wzmax, Wzmin, Wzsd, Wpmax, Wpmin, Wpsd, Wvmax, Wvmin, Wvsd, Wqmax, Wqmin, Wqsd, Wsmmax, Wsmmin, Wsmsd, Wskmax, Wskmin, Wsksd, Wkumax, Wkumin, Wkusd, WДq, WДqmax, WДqmin, WДqsd, W6c, Rpq, Rvq, Rmq, PДq, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Nr, Cpm, Sr, Sar, Nw, Sw, Saw)

Фильтры

Гаусс (опционально 2CR75, PC75)

Отсечка шага 1с, мм

0,025; 0,08; 0,25; 0,8; 2,5; 8

Длина оценки, мм

лги. где n

- от 1 до 7

* отсечка шага 2,5 мм, скорость не более 0,3 мм/с;

* * щуп: угол 60°, радиус 2 мкм.

Модификация

Наименование и значение характеристики

Диапазон перемещений по оси Z, мм

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

Norgau NCM-Contour

от 0 до 450 (до 500, 550, 600)

916

725

1740

300

Norgau NCM-ContourS

от 0 до 450 (до 500, 550, 600)

1200

725

2020

360

Norgau NCM-ContourSD

от 0 до 450 (до 500, 550, 600)

1200

725

2020

360

Norgau NCM ContourSG

от 0 до 450 (до 500, 550, 600)

1200

725

2020

360

Norgau NCM-Surf50

от 0 до 450 (до 500, 550, 600)

916

725

1740

300

Norgau NCM-Surf10

от 0 до 450 (до 500, 550, 600)

916

725

1740

300

Наименование характеристики

Значение

Условия эксплуатации:

- рабочая область значений температур, °C

- относительная влажность воздуха (без конденсата), %, не более

от + 18 до + 22

80

Параметры электрического питания:

- номинальное напряжение переменного тока, В

- номинальная частота переменного тока, Г ц

- максимальная потребляемая мощность, Вт, не более

от 198 до 242

50

800

Допускаемое изменение температуры в течение 1 ч, °С, не более

2

Наименование

Обозначение

Комплектность

Приборы для измерений параметров контура и шероховатости поверхности Norgau NCM

Norgau NCM-Contour/ Norgau NCM-ContourS/ Norgau NCM-ContourSD Norgau NCM-ContourSG/

Norgau NCM-Surf50/ Norgau NCM-Surf10

1 шт.

Набор измерительных щупов односторонних для измерения параметров контура*

-

1 шт.

Набор измерительных щупов двухсторонних для измерения параметров контура**

-

1 шт.

Набор измерительных щупов для измерения параметров шероховатости***

-

1 шт.

Мера шероховатости****

-

3 шт.

Паспорт

НКИ.001ПС/

НКИ.002ПС/

НКИ.003ПС/

НКИ.004ПС/

НКИ.005ПС/

НКИ.006ПС

1 шт.

Руководство по эксплуатации

26.51.66-006-49360276-2024РЭ

1 шт.

* для модификаций Norgau NCM-Contour, Norgau NCM-ContourS, Norgau NCM-ContourSD, Norgau NCM-ContourSG

* * для модификаций Norgau NCM-ContourSD, Norgau NCM-ContourSG

* **   для   модификаций  Norgau  NCM-ContourS,   Norgau  NCM-ContourSD,

Norgau NCM- ContourSG, Norgau NCM-Surf50, Norgau NCM-Surf10

* ***   для  модификаций  Norgau  NCM-ContourS,  Norgau  NCM-ContourSD,

Norgau NCM-Con-tourSG, Norgau NCM-Surf50, Norgau NCM-Surf10
