Весы лабораторные СВЛ/1

Назначение

Весы лабораторные СВЛ/1 (далее - весы), предназначены для измерений массы.

Описание

Принцип действия весов основан на электромагнитной компенсации массы взвешиваемого груза, создаваемой системой автоматического уравновешивания. Электрический сигнал изменяется пропорционально изменению массы и преобразуется в цифровой код. Результаты выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу (ГП), грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.

Взвешивающий модуль оснащается ветрозащитной стеклянной витриной. Весы имеют последовательный защищенный интерфейс передачи данных RS-232 либо USB.

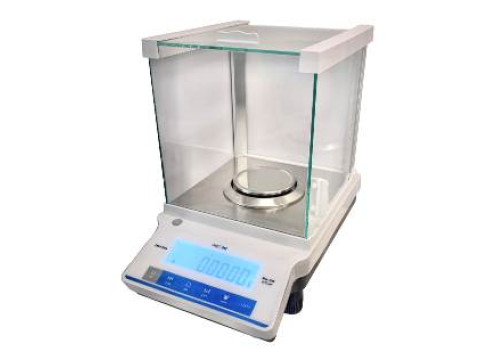

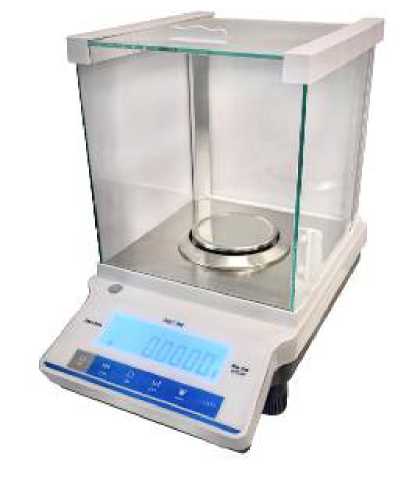

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство установки на нуль и уравновешивания тары (4.6.9);

- устройство выборки массы тары (Т.2.7.4);

- вспомогательное показывающее устройство (Т.2.5);

- взвешивание в различных единицах измерения массы (2.1);

- запоминающее устройство (4.4.6);

- полуавтоматическое устройство юстировки чувствительности (4.2.5);

Весы оснащены устройством автоматической калибровки внутренней гирей (за исключением модификации СВЛ/1-20203).

Весы выпускаются в десяти модификациях, отличающихся метрологическими характеристиками. Обозначение модификаций весов имеет вид СВЛ/1-[1][2] где:

СВЛ/1 - обозначение типа весов;

[1] — условное обозначение максимальной нагрузки (Мах) в г.:

60 - 60; 120 - 120; 220 - 220; 320 - 320; 520 - 520; 620 - 620; 1020 - 1020;

1520 - 1520; 2020 - 2020;

[2] — условное обозначение действительной цены деления d в г.:

3 - 0,001; 4 - 0,0001;

Маркировочная табличка весов выполнена в виде наклейки, крепится на боковой части корпуса весов и содержит следующие основные данные:

- наименование изготовителя;

- обозначение типа;

- класс точности;

- значение максимальной нагрузки Max;

- значение минимальной нагрузки Min;

- поверочный интервал e;

- действительное значение цены деления d;

- диапазон рабочих температур, оС;

- знак утверждения типа.

- серийный номер (наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр).

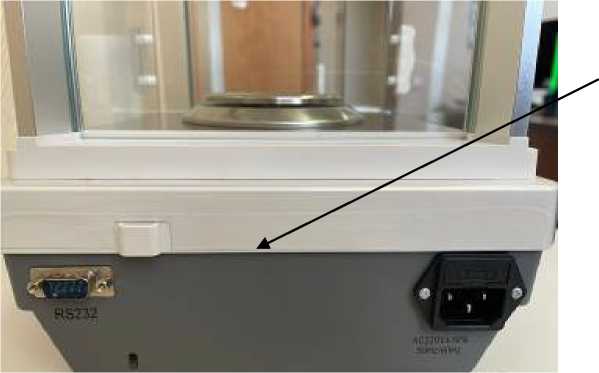

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Место пломбировки корпуса в виде наклейки

в месте соединения половинок корпуса

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

Нанесение знака поверки на весы не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, расположенной на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через какой-либо интерфейс. Защитная пломба ограничивает доступ к переключателю регулировки, а также к предохранительному винту, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические - характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.2 «Порядок работы» документа СВ-014-000-00 РЭ «Весы лабораторные

СВЛ/1. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

ТУ 4274-014-54260022-2024 «Весы лабораторные СВЛ/1. Технические условия».
