Расходомеры кориолисовые AFLOWT CM
| Номер в ГРСИ РФ: | 95711-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Расходомеры кориолисовые AFLOWT CM (далее - расходомеры) предназначены для измерений массового расхода, массы, объёмного расхода и объёма жидкости и газа, их плотности и температуры.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95711-25 | ||||||||||||
| Действует | по 19.06.2030 | ||||||||||||
| Наименование | Расходомеры кориолисовые | ||||||||||||
| Модель | AFLOWT CM | ||||||||||||
| Приказы |
№1228 от
19.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 14b5e0b4-5f47-5385-e3b8-0ca2b52d4f0c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-268-208-2025 Государственная система обеспечения единства измерений. Расходомеры кориолисовые AFLOWT CM. Методика поверки
(с 19.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении расхода жидкости
1 год
при измерении плотности жидкости
4 года
при измерении расхода газа
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95711-25: Описание типа
2025-95711-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95711-25: Методика поверки
2025-mp95711-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95711-25: Описание типа
2025-95711-25-1.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95711-25: Методика поверки
2025-mp95711-25-1.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95711-25: Описание типа
2025-95711-25-2.pdf
|
Скачать | 1.4 MБ | |
|
95711-25: Методика поверки
РТ-МП-268-208-2025
2025-mp95711-25-2.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Расходомеры кориолисовые AFLOWT CM (далее - расходомеры) предназначены для измерений массового расхода, массы, объёмного расхода и объёма жидкости и газа, их плотности и температуры.
Описание
Принцип работы расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе при прохождении через неё измеряемой среды. Значение силы Кориолиса зависит от массы среды и скорости её движения. Массовый расход среды прямо пропорционален разнице во времени между сигналами входного и выходного детекторов. Плотность среды прямо пропорциональна периоду колебаний измерительных трубок. Измерение температуры осуществляется с помощью термосопротивления. Объёмный расход и объём определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой корпус, во внутренней части которого расположены две изогнутые измерительные трубки, задающая катушка и детекторы, представляющие собой сборку из катушки индуктивности и постоянного магнита.
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
- индикацию результатов измерений и параметров в различных единицах;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
К данному типу относятся расходомеры модели CM470.
Расходомеры изготавливаются в следующих исполнениях: компактное, раздельное фланцевое, резьбовое, Tri-clamp.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.
Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.
Общий вид расходомеров кориолисовых AFLOWT CM представлен на рисунках 1 - 2.
Цвет корпуса первичного преобразователя окрашивается по заказу.

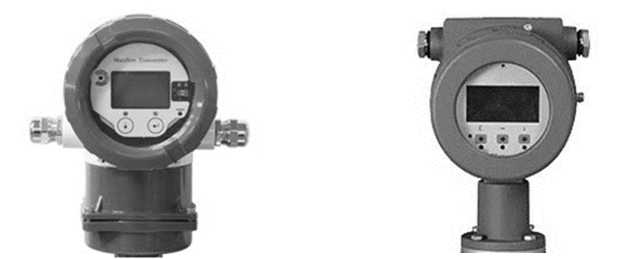

Рисунок 1 - Внешний вид электронного преобразователя расходомера кориолисового AFLOWT CM
DN3 - DN300
DN1,5 - DN200
DN6 - DN100
DN15

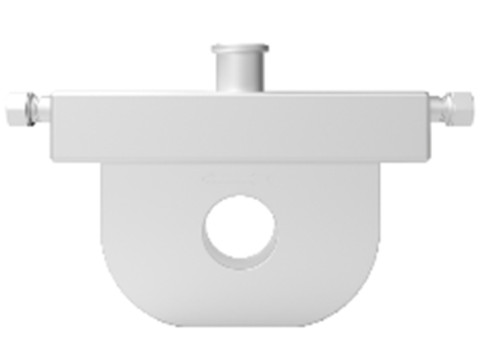

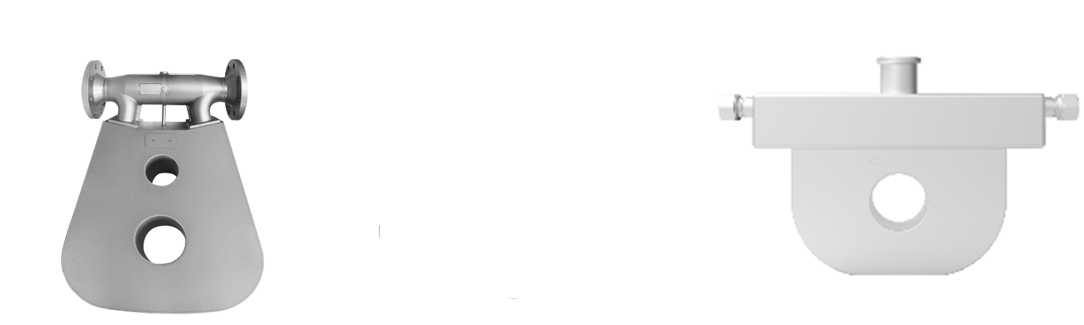

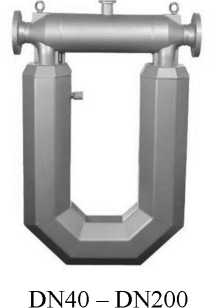

Рисунок 2 - Внешний вид первичного преобразователя расходомера кориолисового AFLOWT CM
DN50 - DN80
Знак утверждения типа и заводской номер (на полимерной наклейке) в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе первичного преобразователя и электронного блока.
Знак поверки на СИ не наносится.
Расположение маркировочной таблички показано на рисунке 3.
Рисунок 3 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
RS485 |
HART |
(4 - 20 ) mA | |
|
Идентификационное наименование ПО |
Mass Meter | ||
|
Номер версии (идентификационный номер) ПО |
2.хх |
3.хх |
4.хх |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
CM470 | |
|
Номинальный диаметр, DN |
от 1,5 до 300 |
|
Диапазон измерений массового и объёмного расходов жидкости, т/ч (м3/ч) |
от 0 до 2500 (от 0 до 25002)) |
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 650 до 2000 |
|
Диапазон измерений температуры измеряемой среды, °С |
от -200 до +300 |
|
Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости1), % |
±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,5 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости1), % |
±0,15; ±0,2; ±0,25; ±0,3; ±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений плотности1), кг/м3 |
±1; ±2 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(1 + 0,005-|11), где t - измеренное значение температуры, °С |
|
1) В зависимости от заказа. Конкретные значения указываются в паспорте. 2) Верхний предел измерений объёмного расхода указан для жидкости с условной плотностью 1000 кг/м3. Для других сред расход зависит от их плотности. | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
CM470 | |
|
Измеряемая среда |
жидкость, газы (газовый конденсат), широкие фракции лёгких углеводородов, сжиженные углеводородные газы и другие жидкости |
|
Диапазон температуры измеряемой среды, °С |
от -200 до +300 |
|
Давление измеряемой среды избыточное, МПа |
от 0 до 35 |
|
Параметры питания: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В |
от 85 до 265 50 ± 1 от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Наименование параметра |
Значение параметра |
|
CM470 | |
|
Выводы и интерфейсы: 1) |
- импульсный; - аналоговый выход с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU; - дискретный |
|
Параметры выходных сигналов: - частотно-импульсный, Г ц - аналоговый токовый, мА |
от 0 до 10000 от 4 до 20 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) 1) |
IP65 / IP67 |
|
Маркировка взрывозащиты |
1Ex db [1а Ga] IIC T6 Gb X |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +55 |
|
Относительная влажность окружающей среды, %, не более |
95 |
|
1) В зависимости от заказа. Конкретные значения указываются в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера на полимерной наклейке.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер кориолисовый |
AFLOWT CM |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации* |
ШКСД.407281.002 РЭ |
1 экз. |
|
Примечание - Допускается поставлять 1 экз. на партию в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 3 руководства по эксплуатации ШКСД.407281.002 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ШКСД.407281.002 ТУ «Расходомеры кориолисовые AFLOWT CM. Технические условия».
