Влагомеры В7
| Номер в ГРСИ РФ: | 95723-25 |
|---|---|
| Категория: | Влагомеры |
| Производитель / заявитель: | ООО "Восток-7", г.Москва |
Влагомеры В7 (далее - влагомеры) предназначены для измерений влажности (массового отношения влаги) древесины: сосны, березы, ели.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95723-25 | ||||||||||||
| Действует | по 20.06.2030 | ||||||||||||
| Наименование | Влагомеры | ||||||||||||
| Модель | В7 | ||||||||||||
| Модификации |
В7-ВЛ60 В7-ВЛ05 |
||||||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 18bb3251-449a-3143-2a8a-23562d530240 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Восток-7», РОССИЯ, 129085, Москва, пр-д Ольминского, д. 3А, оф. 929
Поверка
| Методика поверки / информация о поверке |
МП 116-241(243)-2023 Государственная система обеспечения единства измерений. Влагомеры В7. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (83%) |
| Неуспешных поверок (СИ непригодно) | 1 (17 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95723-25: Описание типа
2025-95723-25.pdf
Файл устарел
|
Скачать | 180.5 КБ | |
|
95723-25: Методика поверки
2025-mp95723-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95723-25: Описание типа
2025-95723-25-1.pdf
Файл устарел
|
Скачать | 180.5 КБ | |
|
95723-25: Методика поверки
2025-mp95723-25-1.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95723-25: Описание типа
2025-95723-25-2.pdf
Файл устарел
|
Скачать | 180.5 КБ | |
|
95723-25: Методика поверки
2025-mp95723-25-2.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95723-25: Описание типа
2025-95723-25-3.pdf
|
Скачать | 180.5 КБ | |
|
95723-25: Методика поверки
МП 116-241(243)-2023
2025-mp95723-25-3.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Влагомеры В7 (далее - влагомеры) предназначены для измерений влажности (массового отношения влаги) древесины: сосны, березы, ели.
Описание
Принцип действия влагомеров основан на кондуктометрическом (резистивном) методе измерений влажности. При взаимодействии с измеряемым материалом измерительный преобразователь вырабатывает сигнал, который регистрируется электронным блоком и преобразуется в значения влажности. Результаты измерений влажности (массовое отношение влаги) отображаются в процентах на экране влагомера.
Влагомер состоит из электронного блока и игольчатого датчика, скомпонованных в едином корпусе. В верхней торцевой поверхности корпуса размещены иглы датчика.
На лицевой панели электронного блока расположены: экран и клавиатура, состоящая из 3 кнопок. Элементы питания размещены под крышкой батарейного отсека на задней панели влагомера. Влагомеры представляют собой портативные приборы, обеспечивающие измерение, обработку, регистрацию, хранение данных.
Влагомеры представлены в двух модификациях: В7-ВЛ60, В7-ВЛ05, которые отличаются внешним видом и метрологическими характеристиками.
Общий вид влагомеров В7 с указанием места нанесения знака утверждения типа представлен на рисунке 1. Общий вид задней панели влагомеров с указанием места нанесения заводского номера представлен на рисунке 2.

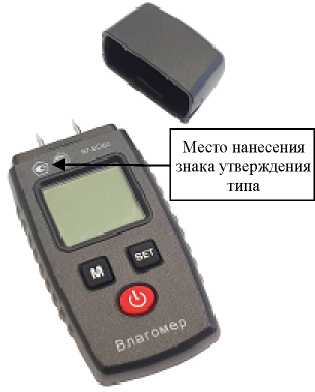

а) Модификация В7-ВЛ60
Место нанесения знака утверждения типа
б) Модификация В7-ВЛ05
Рисунок 1 - Общий вид влагомеров В7
Место нанесения заводского номера
а) Модификация В7-ВЛ60 б) Модификация В7-ВЛ05

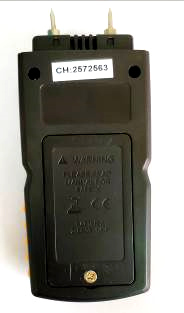

Рисунок 2 - Общий вид задней панели влагомеров В7
Пломбирование влагомеров не предусмотрено.
Нанесение знака поверки на влагомер не предусмотрено.
Заводской номер в цифровом формате указывается на наклейке, которая нанесена на задней панели влагомера для модификации В7-ВЛ05 или внутри батарейного отсека для модификации В7-ВЛ60.
Программное обеспечение
Влагомеры имеют встроенное метрологически значимое программное обеспечение, которое обеспечивает следующие функции: вывод информации на экран влагомера, обработку результатов измерений. Конструкция влагомеров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита встроенного ПО от преднамеренных или непреднамеренных изменений реализована изготовителем на этапе производства.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО указаны на наклейке, размещенной в батарейном отсеке влагомера.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmwire |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового отношения влаги, %: для модификации В7-ВЛ60 |
от 8,0 до 20,0 |
|
для модификации В7-ВЛ05 |
от 10,0 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений массового отношения влаги, %: для модификации В7-ВЛ60 в поддиапазоне от 8,0 до 12,0 % включ. |
±3,0 |
|
в поддиапазоне св. 12,0 до 20,0 % |
±4,0 |
|
для модификации В7-ВЛ05 в поддиапазоне от 10,0 до 12,0 % включ. |
±3,0 |
|
в поддиапазоне св. 12,0 до 30,0 % |
±4,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация: | ||
|
В7-ВЛ60 |
В7-ВЛ05 | |
|
Габаритные размеры, мм, не более: - высота |
95 |
136 |
|
- ширина |
45 |
55 |
|
- длина |
25 |
30 |
|
Масса, г, не более |
65 |
120 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +30 | |
|
- относительная влажность, %, не более |
80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель влагомера в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Влагомер |
В7 |
1 шт. |
|
Защитная крышка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации влагомеров В7.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»;
ТУ 26.51.66-001-7717734230-2023 Влагомеры В7. Технические условия.
