Измерители сопротивления изоляции АКИП-8610
| Номер в ГРСИ РФ: | 95725-25 |
|---|---|
| Производитель / заявитель: | RISHABH INSTRUMENTS PVT LTD., Индия |
Измерители сопротивления изоляции АКИП-8610 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки, электрической емкости, а также напряжения постоянного и переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95725-25 | |||||||||||||||||||||
| Действует | по 20.06.2030 | |||||||||||||||||||||
| Наименование | Измерители сопротивления изоляции | |||||||||||||||||||||
| Модель | АКИП-8610 | |||||||||||||||||||||
| Модификации |
АКИП-8610/1 |
|||||||||||||||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4e92622d-6631-e0fc-f797-a733a71ee771 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
RISHABH INSTRUMENTS PVT LTD., ИНДИЯ, NASHIK, MIDC, SATPUR, F-31, India
Поверка
| Методика поверки / информация о поверке |
МП-ПР-12-2025 Государственная система обеспечения единства измерений. Измерители сопротивления изоляции АКИП-8610. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95725-25: Описание типа
2025-95725-25.pdf
Файл устарел
|
Скачать | 531.1 КБ | |
|
95725-25: Методика поверки
2025-mp95725-25.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
95725-25: Описание типа
2025-95725-25-1.pdf
Файл устарел
|
Скачать | 531.1 КБ | |
|
95725-25: Методика поверки
2025-mp95725-25-1.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
95725-25: Описание типа
2025-95725-25-2.pdf
Файл устарел
|
Скачать | 531.1 КБ | |
|
95725-25: Методика поверки
2025-mp95725-25-2.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
95725-25: Описание типа
2025-95725-25-3.pdf
|
Скачать | 531.1 КБ | |
|
95725-25: Методика поверки
МП-ПР-12-2025
2025-mp95725-25-3.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Измерители сопротивления изоляции АКИП-8610 (далее - измерители) предназначены для измерения электрического сопротивления изоляции, тока утечки, электрической емкости, а также напряжения постоянного и переменного тока.
Описание
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Конструктивно измерители изготавливаются в виде переносного прибора с батарейным питанием, размещенного в транспортировочном кейсе. На верхней панели расположены сенсорный ЖК-дисплей, гнезда для подключения измерительных проводов и разъем интерфейса USB. Выбора режимов измерения и специальных функций при тестировании осуществляется с помощью ЖК-дисплея.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.
Измерители выпускаются в двух модификациях АКИП-8610/1, АКИП-8610/2, которые отличаются между собой диапазонами испытательного напряжения и диапазонами измерений сопротивления изоляции.
Серийный номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на внутренней стороне верхней крышки.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей от несанкционированного доступа не предусмотрено.
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса измерителей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

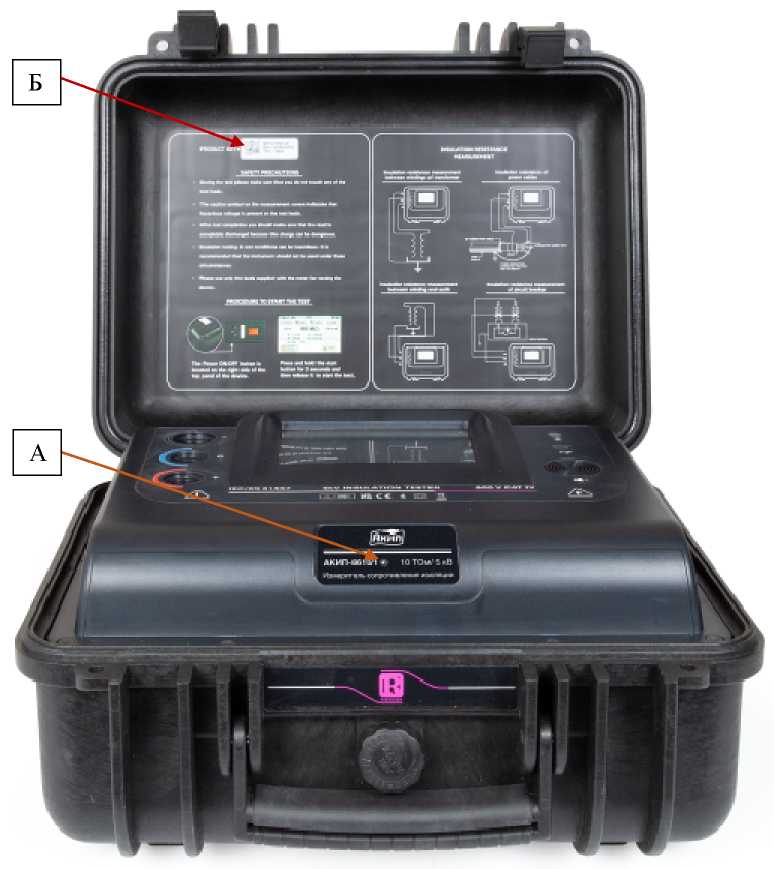

Рисунок 1 - Общий вид измерителей, места нанесения знака утверждения типа (А) и серийного номера (Б)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальные значения испытательного напряжения, В - модификация АКИП-8610/1 - модификация АКИП-8610/2 |
100, 250, 500, 1000, 2500, 5000 250, 500, 1000, 2500, 5000, 10000 |
|
Диапазон измерений напряжения постоянного и переменного тока, В |
от 20 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного и переменного тока, В |
±(0,03-иизм+10 е.м.р.) |
Продолжение таблицы 1
|
1 |
2 | ||
|
Пределы допускаемой абсолютной погрешности измерений сопр отивления электрической изоляции, ГОм (модификация АКИП-8610/1) |
Значение испытательного напряжения, кВ |
Предел измерений сопротивления электрической изоляции |
±(0,05<Иизм+1 е.м.р) |
|
0,1 250 500 1000 2500 5000 |
2 ГОм 50 ГОм 100 ГОм 200 ГОм 500 ГОм 1 ТОм | ||
|
0,1 250 500 1000 2500 5000 |
10 ГОм 500 ГОм 1 ТОм 2 ТОм 5 ТОм 10 ТОм |
±(0,2-Кизм+1 е.м.р) | |
|
Пределы допускаемой абсолютной погрешности измерений сопр отивления электрической изоляции, ГОм (модификация АКИП-8610/2) |
Значение испытательного напряжения, кВ |
Предел измерений сопротивления электрической изоляции |
±(0,05-Кизм+10 е.м.р) |
|
250 500 1000 2500 5000 10000 |
50 ГОм 100 ГОм 200 ГОм 500 ГОм 1 ТОм 2 ТОм | ||
|
250 500 1000 2500 5000 10000 |
500 ГОм 1 ТОм 2 ТОм 5 ТОм 10 ТОм 20 ТОм |
±(0,2<Иизм+10 е.м.р) | |
|
Пределы допускаемой абсолютной погрешности установки испытательного напряжения, В |
+(0,07/Луст+10) | ||
|
Диапазон измерений тока утечки, мкА |
от 0,00001 до 6000 | ||
|
Пределы допускаемой абсолютной погрешности измерений ток утечки, нА |
±(0,05-!ИЗм+0,2) | ||
|
Диапазон измерений электрической емкости, мкФ |
0,001 до 50 | ||
|
Пределы допускаемой абсолютной погрешности измерений электрической емкости, мкФ |
±(0,01-0^+0,005) | ||
Примечания:
Uu3M - измеренное значение напряжения постоянного тока, В;
UycT - значение выбранного испытательного напряжения, В;
Ru3M - измеренное значение сопротивления электрической изоляции, Ом;
1изм — измеренное значение токов утечки, А;
Сизм - измеренное значение токов утечки, мкФ;
е.м.р. - единица младшего разряда.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания, В: - от сети переменного тока (частота от 50 до 60 Гц) - от аккумулятора Li-Ion (7800 мА^ч) |
230±15 % 7,4 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
360x310x195 |
|
Масса, кг, не более |
5 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от -20 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
АКИП-86101) |
1 шт. |
|
Набор из тестовых кабелей клещами |
- |
1 компл. |
|
USB кабель |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Транспортировочная сумка |
- |
1 шт. |
|
1) - Модификация по заказу | ||
Сведения о методах измерений
приведены в п. «ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ РАЗЛИЧНОГО
ОБОРУДОВАНИЯ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Измерители сопротивления изоляции АКИП-8610».
