Комплекты калибровочных мер Э9-209
| Номер в ГРСИ РФ: | 95726-25 |
|---|---|
| Производитель / заявитель: | ООО «Микроволновые технологии», г. Смоленск |
Комплекты калибровочных мер Э9-209 (далее - Э9-209) предназначены для измерений комплексных коэффициентов передачи и отражения СВЧ узлов и устройств с волноводными соединителями, для воспроизведения и хранения единиц комплексных коэффициентов передачи и отражения в волноводных трактах и применяются при калибровке (градуировке) анализаторов цепей векторных.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95726-25 | ||||||||||||||||||||||||||||||
| Действует | по 20.06.2030 | ||||||||||||||||||||||||||||||
| Наименование | Комплекты калибровочных мер | ||||||||||||||||||||||||||||||
| Модель | Э9-209 | ||||||||||||||||||||||||||||||
| Модификации |
Э9-209/35 Э9-209/23 Э9-209/16 Э9-209/11 Э9-209/7.2 Э9-209/5.2 Э9-209/3.6 Э9-209/2.4 Э9-209/1.6 |
||||||||||||||||||||||||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4c4cd7c3-7fe5-852d-9cde-719642c27330 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Микроволновые технологии», РОССИЯ, 214031, Смоленская обл., Г.О. Город Смоленск, г. Смоленск, ул. Рыленкова, д. 9А, помещ. 8
Поверка
| Методика поверки / информация о поверке |
МП 113-24-002 Государственная система обеспечения единства измерений. Комплекты калибровочных мер Э9-209. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95726-25: Описание типа
2025-95726-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95726-25: Методика поверки
2025-mp95726-25.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
95726-25: Описание типа
2025-95726-25-1.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95726-25: Методика поверки
2025-mp95726-25-1.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
95726-25: Описание типа
2025-95726-25-2.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95726-25: Методика поверки
2025-mp95726-25-2.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
95726-25: Описание типа
2025-95726-25-3.pdf
|
Скачать | 1.2 MБ | |
|
95726-25: Методика поверки
МП 113-24-002
2025-mp95726-25-3.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Комплекты калибровочных мер Э9-209 (далее - Э9-209) предназначены для измерений комплексных коэффициентов передачи и отражения СВЧ узлов и устройств с волноводными соединителями, для воспроизведения и хранения единиц комплексных коэффициентов передачи и отражения в волноводных трактах и применяются при калибровке (градуировке) анализаторов цепей векторных.
Возможно использование Э9-209 в качестве рабочего эталона (разряды для рабочих эталонов в государственной поверочной схеме не указаны) единиц комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в соответствии с Государственной поверочной схемой для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.
Описание
Э9-209 выпускаются в модификациях Э9-209/35, Э9-209/23, Э9-209/16, Э9-209/11, Э9-209/7.2, Э9-209/5.2, Э9-209/3.6, Э9-209/2.4, Э9-209/1.6, отличающихся диапазоном рабочих частот и предназначенных для работы в соответствующих сечениях волноводных трактов 35,0x15,0; 23,0x10,0; 16,0x8,0; 11,0x5,5; 7,2х3,4; 5,2х2,б; 3,6х1,8; 2,4х1,2; 1,6х0,8 мм.
Принцип действия Э9-209 основан на формировании мерами из его состава коэффициентов отражения и передачи, необходимых для калибровки векторных анализаторов цепей. Меры выполнены в виде плоского короткозамыкателя и отрезков полого прямоугольного волновода с прецизионными размерами.
Э9-209 состоят из мер линий волновода длинами Х/4, Х/8, 3Х/8 (далее - меры), плоского короткозамыкателя, уложённых в футляр. Каждая мера имеет стандартный фланец для подключения к тракту.
Знак поверки может наноситься на верхнюю панель футляра.
Общий вид Э9-209 представлен на рисунках 1 - 4. Места для нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Маркировка с обозначением наименования, типа, модификации, серийного номера, состоящего из 8 цифр и идентифицирующего каждый экземпляр комплектов и мер, представлены на рисунках 1-4. Тип меры, серийный номер нанесены на каждую меру методом гравировки.
Место нанесения фирменного логотипа, модификации, серийного номера
Место нанесения знака утверждения типа и поверки
а)
б)

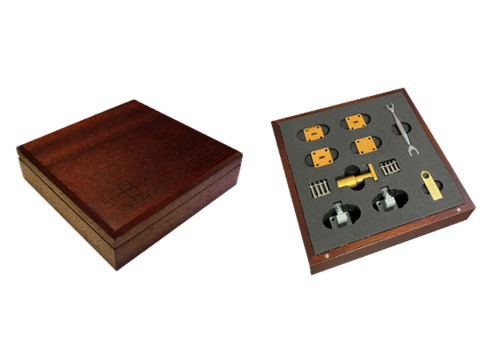

Рисунок 1 - Общий вид Э9-209 в а) закрытом и б) открытом футляре (полная комплектация)

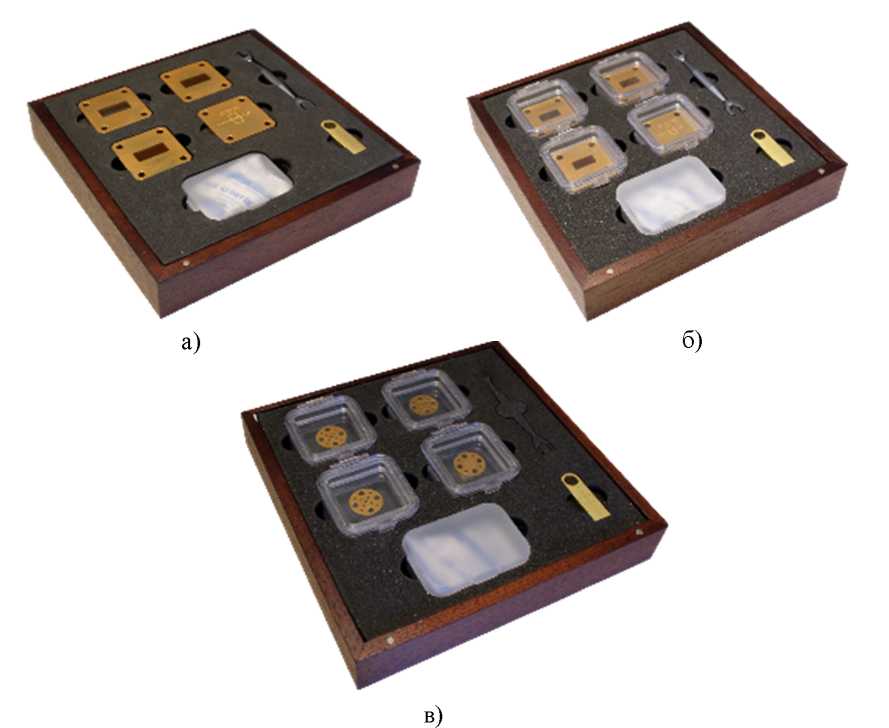

Рисунок 2 - Общий вид а) Э9-209/35, Э9-209/23; б) Э9-209/16, Э9-209/11, Э9-209/7.2; в) Э9-209/5.2, Э9-209/3.6, Э9-209/2.4, Э9-209/1.6

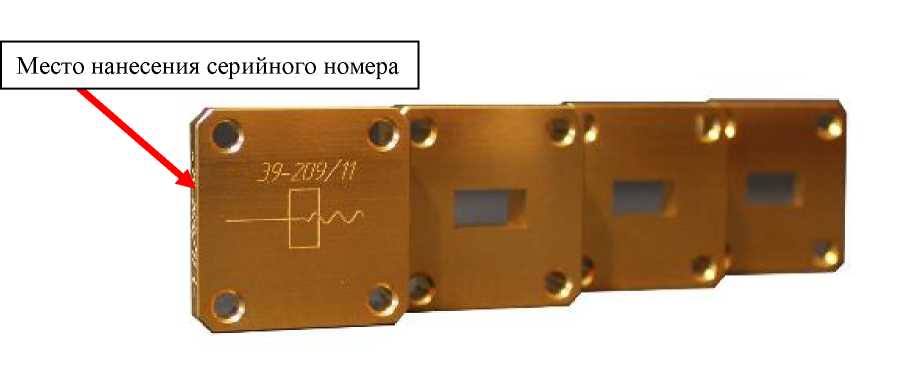

Рисунок 3 - Общий вид мер из комплекта калибровочных мер модификации Э9-209/11
Место нанесения серийного номера

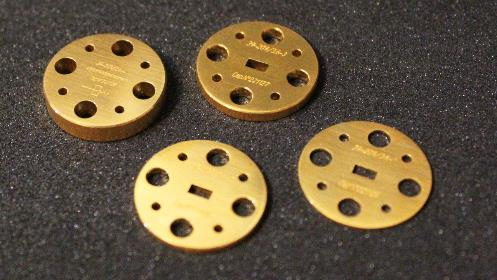

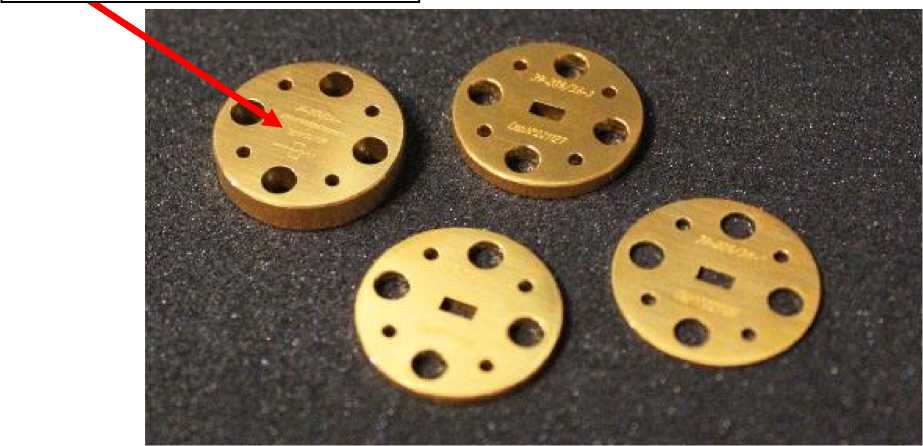

Рисунок 4 - Общий вид мер из комплекта калибровочных мер Э9-209/3.6
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Сечения волноводных трактов | |
|
Э9-209/35 |
35,0x15,0 |
|
Э9-209/23 |
23,0x10,0 |
|
Э9-209/16 |
16,0x8,0 |
|
Э9-209/11 |
11,0x5,5 |
|
Э9-209/7.2 |
7,2x3,4 |
|
Э9-209/5.2 |
5,2x2,6 |
|
Э9-209/3.6 |
3,6x1,8 |
|
Э9-209/2.4 |
2,4x1,2 |
|
Э9-209/1.6 |
1,6x0,8 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
Диапазон рабочих частот, ГГ ц Э9-209/35 Э9-209/23 Э9-209/16 Э9-209/11 Э9-209/7.2 Э9-209/5.2 Э9-209/3.6 Э9-209/2.4 Э9-209/1.6 |
от 5,64 до 8,15 от 8,15 до 12,05 от 12,05 до 17,44 от 17,44 до 25,95 от 25,95 до 37,50 от 37,50 до 53,57 от 53,57 до 78,33 от 78,33 до 118,1 от 118,1 до 178,4 | ||
|
Номинальные длины мер для сечений, мм 35,0x15,0 23,0x10,0 16,0x8,0 11,0x5,5 7,2x3,4 5,2x2,6 3,6x1,8 2,4x1,2 1,6x0,8 |
Х/8 7,065 5,020 3,385 2,290 1,615 1,090 0,755 0,510 2,360 |
Х/4 14,130 10,040 6,775 4,590 3,225 2,185 1,510 1,025 0,680 |
3Х/8 21,195 15,060 10,160 6,880 4,845 3,275 2,265 1,535 1,690 |
|
Пределы допускаемого отклонения действительного значения длины меры от номинального значения, мм |
±0,03 | ||
|
Модуль коэффициента отражения короткозамыкателя, не менее |
0,97 | ||
|
Характеристики, передаваемые анализаторам цепей векторным: - доверительные границы абсолютной погрешности J|5ii| измерений (P=0,95) модуля коэффициента отражения |&| в диапазоне значений от 0 до 1, для сечений, отн. ед.: - 35,0x15,0, 23,0x10,0, - 16,0x8,0, 11,0x5,5, 7,2x3,4, - 5,2x2,6, 3,6x1,8, - 2,4x1,2, 1,6x0,8 - доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента отражения в диапазоне значений модуля |Sii| от 0,03 до 1, градус - доверительные границы составляющей абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013, для сечений, дБ: - 35,0x15,0, 23,0x10,0, 16,0x8,0, 11,0x5,5, - 7,2x3,4, 5,2x2,6, 3,6x1,8, 2,4x1,2, 1,6x0,8 |
±(0,006*[1+|Sii |]+2-о(| Sii|)*) ±(0,007-[1+| Sii|]+2-o(| Sii |)) ±(0,008-[1+| Sii|]+2-o(| Sii |)) ±(0,011-[1+| Sii|]+2-o(| Sii |)) ±[1,0+(180/%)-arcsin(A| Sii |/| Sii |)] ±0,05 ±0,10 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
- доверительные границы абсолютной погрешности ДSil измерений (P=0,95) модуля коэффициента передачи |Sji| согласованных четырехполюсников в диапазоне нормируемых значений погрешности из-за нелинейности L приемников векторных анализаторов цепей, дБ - доверительные границы допускаемой абсолютной погрешности измерений (P=0,95) фазы коэффициента передачи |Sji|, градус |
±(T+L+2-o(| Sy]**') ±[0,5+(180/%)-arcsin(A| Sjl8,6)] |
|
о(|Su |)* - среднее квадратическое отклонение случайной погрешности измерений |Sii|. о(|Sij|)** - среднее квадратическое отклонение случайной погрешности измерений |Sij|. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип поддерживаемой калибровки |
TRL, multilineTRL |
|
Габаритные размеры, мм, не более: | |
|
- длина |
220 |
|
- ширина |
220 |
|
- высота |
60 |
|
Масса, кг, не более |
2,0 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на футляр методом гравировки и титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
Мера Х/8 (опционально) |
Э9-209/ХХ-1 |
1 |
|
Мера Х/4 |
Э9-209/ХХ-2 |
1 |
|
Мера 3Х/8 (опционально) |
Э9-209/ХХ-3 |
1 |
|
Короткозамыкатель плоский (КЗ) |
Э9-209/ХХ-4 |
1 |
|
Нагрузка фиксированная согласованная (опционально) |
НФС |
1* |
|
Коаксиально-волноводный переход (опционально) |
_ |
2* |
|
Волноводно-волноводный переход (опционально) |
_ |
2* |
|
Ключ (опционально) |
_ |
1* |
|
Ключ динамометрический (опционально) |
_ |
1* |
|
Винты (опционально) |
_ |
4* |
|
Футляр |
1 | |
|
Транспортировочный кейс(опционально) |
_ |
1* |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
USB накопитель с описанием комплекта |
_ |
1 |
|
Формуляр |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
* - количество определяется комплектом поставки | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» документа РЭ «Комплекты калибровочных мер Э9-209. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ.МВТ.757839.023 Комплекты калибровочных мер Э9-209. Технические условия.
