Датчики частоты вращения
| Номер в ГРСИ РФ: | 95727-25 |
|---|---|
| Производитель / заявитель: | ООО «Тета Технология», г. Москва |
Датчики частоты вращения (далее - датчики) предназначены для измерений частоты вращения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95727-25 | ||||||||||||
| Действует | по 20.06.2030 | ||||||||||||
| Наименование | Датчики частоты вращения | ||||||||||||
| Модификации |
ДСМХ-001 ДСМХ-002 ДСМ |
||||||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5b2e63dc-034f-a81f-45db-a6583c1a0615 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Тета Технология», РОССИЯ, 111020, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Сторожевая, д. 4, стр. 1, ком. 8/1 (эт. 2)
Поверка
| Методика поверки / информация о поверке |
РТ-МП-375-204-2025 Государственная система обеспечения единства измеренй. Датчики частоты вращения. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95727-25: Описание типа
2025-95727-25.pdf
Файл устарел
|
Скачать | 681.9 КБ | |
|
95727-25: Методика поверки
2025-mp95727-25.pdf
Файл устарел
|
Скачать | 769 КБ | |
|
95727-25: Описание типа
2025-95727-25-1.pdf
Файл устарел
|
Скачать | 681.9 КБ | |
|
95727-25: Методика поверки
2025-mp95727-25-1.pdf
Файл устарел
|
Скачать | 769 КБ | |
|
95727-25: Описание типа
2025-95727-25-2.pdf
Файл устарел
|
Скачать | 681.9 КБ | |
|
95727-25: Методика поверки
2025-mp95727-25-2.pdf
Файл устарел
|
Скачать | 769 КБ | |
|
95727-25: Описание типа
2025-95727-25-3.pdf
|
Скачать | 681.9 КБ | |
|
95727-25: Методика поверки
РТ-МП-375-204-2025
2025-mp95727-25-3.pdf
|
Скачать | 769 КБ |
Описание типа
Назначение
Датчики частоты вращения (далее - датчики) предназначены для измерений частоты вращения.
Описание
Принцип действия датчиков частоты вращения основан на появлении на выходе электрического сигнала при вращении зубчатого ферромагнитного колеса, закрепленного на валу агрегата. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта.
Датчики частоты вращения выпускаются в модификациях ДСМХ-001, ДСМХ-002 и ДСМ, которые отличаются конструктивным исполнением и требованием к питанию. Датчики частоты вращения ДСМ относятся к генераторному типу преобразователей и не требуют внешнего питания. Датчики частоты вращения ДСМХ-001 и ДСМХ-002 относятся к активным, требующим питание. Датчики частоты вращения ДСМХ-001 и ДСМХ-002 отличаются количеством каналов, ДСМХ-001 - двухканальные, а ДСМХ-002 - одноканальные.
Датчики частоты вращения выполнены в виде неразборного металлического цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса расположены кабели (или разъем) для подключения.
Общий вид датчиков частоты вращения ДСМХ-001 представлен на рисунке 1. Общий вид датчиков частоты вращения ДСМХ-002 представлен на рисунке 2. Общий вид датчиков частоты вращения ДСМ представлен на рисунке 3. Датчики частоты вращения не подлежат пломбированию.
Заводские номера датчиков в цифровом формате наносятся на корпус методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

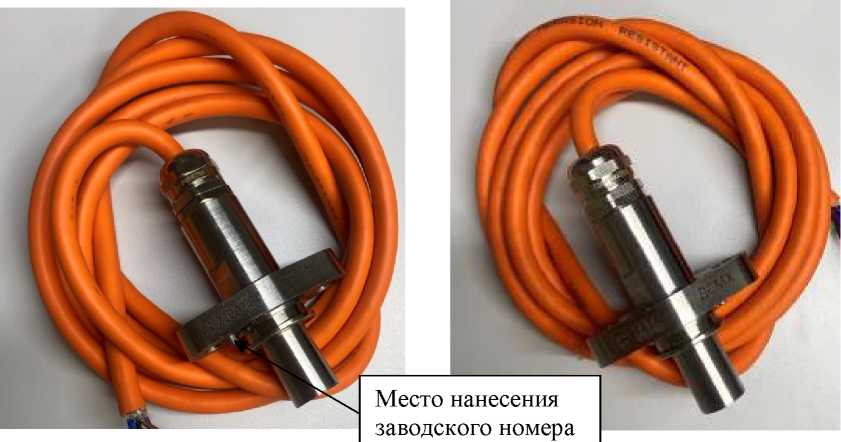

Рисунок 1 - Общий вид датчиков частоты вращения ДСМХ-001

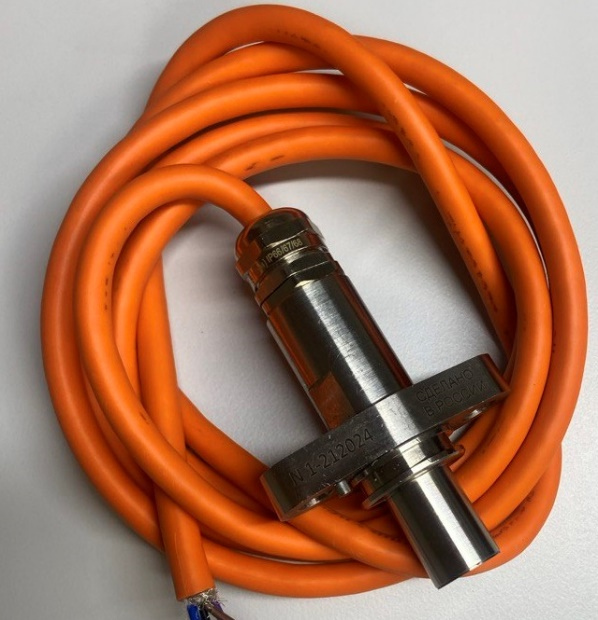

Рисунок 2 - Общий вид датчиков частоты вращения ДСМХ-002

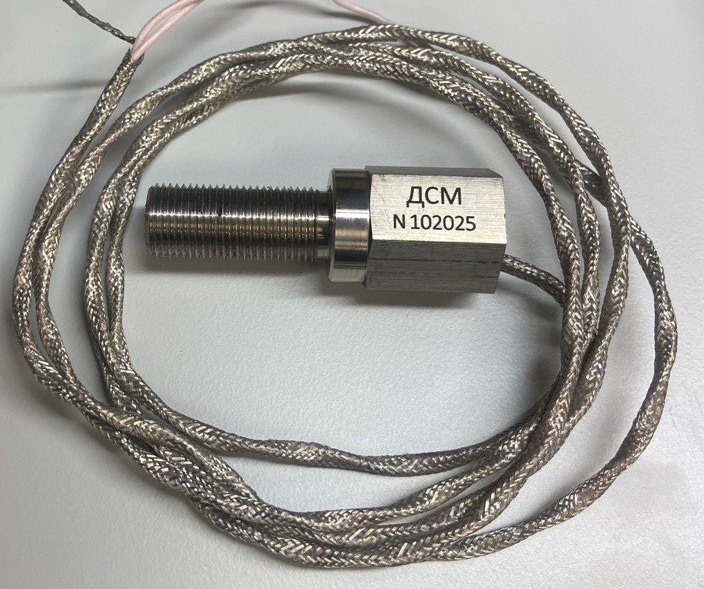

Рисунок 3 - Общий вид датчиков частоты вращения ДСМ
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, об/мин - ДСМ - ДСМХ-001 и ДСМХ-002 |
от 30 до 240 000 от 5 до 240 000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в нормальных условиях измерений, об/мин |
±(0,5+N-0,001) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин |
±(1+N-0,001) |
|
Примечание: N - заданное значение частоты вращения | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Диапазон рабочих температур, °С: - ДСМ - ДСМХ-001, ДСМХ-002 |
от -55 до +220 от -40 до +120 |
|
Напряжение питания от источника постоянного тока модификаций ДСМХ-001 и ДСМХ-002, В |
от 5 до 30 |
|
Г абаритные размеры, мм, не более - ДСМ (диаметрхдлина) - ДСМХ-001 (длинахширинахвысота) - ДСМХ-002 (диаметрхдлина) |
032x204 90x60x29 032x204 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик частоты вращения |
1 шт. | |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Акт выходного контроля» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ТУ 29.32.30-001-50461150-2024 «Датчики частоты вращения серии ДСМ и ДСМХ. Технические условия».
