Содары PMT200
| Номер в ГРСИ РФ: | 95728-25 |
|---|---|
| Производитель / заявитель: | ООО НПФ Раймет, Московская обл., г. Долгопрудный |
Содары РМТ200 (далее - содары) предназначены для автоматических дистанционных измерений скорости и направления воздушного потока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95728-25 | |||||||||
| Действует | по 20.06.2030 | |||||||||
| Наименование | Содары | |||||||||
| Модель | PMT200 | |||||||||
| Модификации |
PMT200-24 PMT200-64 |
|||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 28ade7ee-4815-01c7-ca7a-ed0d91ab4c7c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПФ Раймет, РОССИЯ, 141720, Московская обл., г. Долгопрудный, Лихачевское ш., д. 1, к. 4, НП-12
Поверка
| Методика поверки / информация о поверке |
МП 254-0241-2024 Государственная система обеспечения единства измерений. Содары РМТ200. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95728-25: Описание типа
2025-95728-25.pdf
Файл устарел
|
Скачать | 454.4 КБ | |
|
95728-25: Методика поверки
2025-mp95728-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95728-25: Описание типа
2025-95728-25-1.pdf
Файл устарел
|
Скачать | 454.4 КБ | |
|
95728-25: Методика поверки
2025-mp95728-25-1.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95728-25: Описание типа
2025-95728-25-2.pdf
Файл устарел
|
Скачать | 454.4 КБ | |
|
95728-25: Методика поверки
2025-mp95728-25-2.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95728-25: Описание типа
2025-95728-25-3.pdf
|
Скачать | 454.4 КБ | |
|
95728-25: Методика поверки
МП 254-0241-2024
2025-mp95728-25-3.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Содары РМТ200 (далее - содары) предназначены для автоматических дистанционных измерений скорости и направления воздушного потока.
Описание
К настоящему типу средств измерений относятся содары РМТ200 следующих модификаций: РМТ200.24, РМТ200.64, которые отличаются друг от друга конструкцией антенного модуля и метрологическими характеристиками.
Принцип действия содаров основан на эффекте Доплера и подобен принципу действия радаров с тем отличием, что вместо радиоволн используются звуковые волны. Содары испускают звуковые импульсы заданной частоты в атмосферу и измеряют параметры отраженного сигнала. По полученным значениям параметров отраженного сигнала производится вычисление скорости и направления воздушного потока.
Конструктивно содары построены по модульному принципу. Содары состоят из антенного модуля, интерфейсного модуля, модуля электропитания и персонального компьютера (ПК).
Антенный модуль выполнен в виде плоской акустической фазированной антенной решетки (далее - АФАР) с блоком усилителей и электроники, которая применяется как для излучения, так и для приема звукового импульса. АФАР может быть представлена в виде пяти различных логических антенн. В процессе измерений каждая логическая антенна излучает короткие звуковые импульсы в заданном направлении. Сигнал, отраженный от плотностных и температурных неоднородностей в атмосфере, регистрируется при помощи АФАР. Измеряется частота отраженных звуковых импульсов, а также время, через которое импульсы регистрируются. Направления излучения звуковых импульсов обусловлены направлением логических антенн. Одна антенна излучает строго вертикально, тогда как четыре другие могут излучать звуковые импульсы в направлении от 10 до 30 градусов относительно вертикали. По алгоритмам изготовителя по измеренным содаром значениям отраженного сигнала производятся вычисления скорости и направления воздушного потока.
Интерфейсный модуль состоит из микропроцессора со встроенным программным обеспечением, платы управления антенным модулем и вспомогательного коммуникационного оборудования. Программное обеспечение «СОДАР-Контрол», обеспечивающее управление работой содаров, устанавливается на ПК. Интерфейсный модуль и ПК смонтированы в едином корпусе, обеспечивающем защиту от неблагоприятных условий окружающей среды.
Модуль электропитания состоит из источника тока и вспомогательного оборудования.
Нанесение знака поверки на содары РМТ200 не предусмотрено.

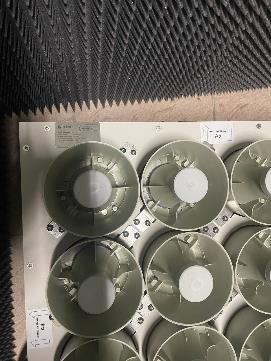

Заводской номер в виде цифро-буквенного обозначения, состоящего из латинских букв и арабских цифр, наносится методом цифровой печати на корпус содара в виде наклейки. Место нанесения заводского номера на корпус содаров представлено на рисунке 2.

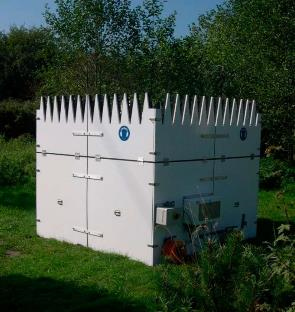

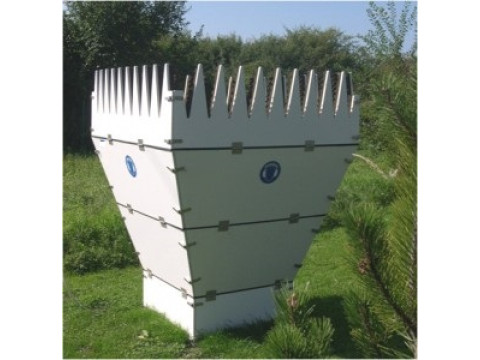

Общий вид содаров представлен на рисунке 1. Пломбирование содаров не предусмотрено.
Слева - модификация РМТ200.24, справа - модификация РМТ200.64
Рисунок 1 - Общий вид содаров РМТ200

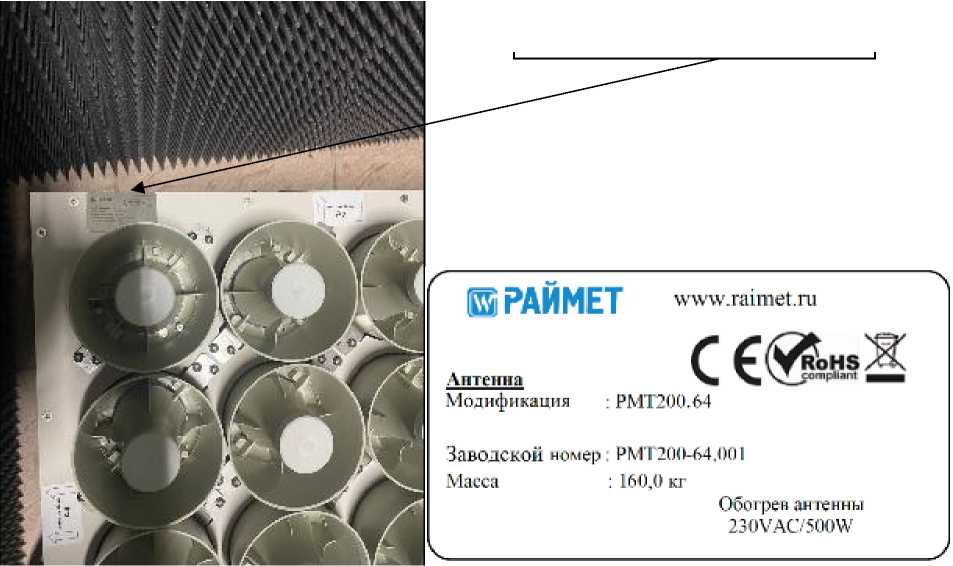

Место нанесения заводского номера
Л f !^?OHSZ*X \ * corn pliant
Лигнита
Модификация : РМТ20(к64
РАИМЕТ www.raiinetni
Заводской номер PMT200-64.INJI
Масса : 160,0 кг
Обо грен ,тн 1енны 230VAC/500W
Рисунок 2 - Место нанесения заводского номера на корпус содаров
Программное обеспечение
Программное обеспечение (далее - ПО) содаров состоит из ПО, встроенного в интерфейсный блок, и автономного ПО «СОДАР-Контрол», которое может быть установлено на ПК. Встроенное ПО обеспечивает сбор данных, вычисление скорости и направления воздушного потока, организацию связи с компьютером. ПО «СОДАР-Контрол» обеспечивает отображение и хранение результатов измерений, а также управление работой содаров.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
- |
СОДАР-Контрол |
|
Номер версии (идентификационный номер ПО)* |
1.1 |
3.4.х.х |
|
* Версия автономного ПО «СОДАР-Контрол» имеет числовые значения для «х.х» от 0 до 9. Метрологически значимая часть автономного ПО остается неизменной и в версии ПО обозначается «3.4.» | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РМТ200.24 |
РМТ200.64 | |
|
Диапазон измерений горизонтальной скорости воздушного потока, м/с |
от 0,2 до 50,0 |
от 0,2 до 50,0 |
|
Пределы допускаемой погрешности горизонтальной скорости воздушного потока: - абсолютной, м/с, в диапазоне от 0,2 до 5,0 м/с включ.; - относительной, %, в диапазоне св. 5,0 м/с до 50,0 м/с |
±0,2 ±5,0 |
±0,2 ±2,0 |
|
Диапазон измерений вертикальной скорости воздушного потока, м/с |
от -10,0 до +10,0 |
от -10,0 до +10,0 |
|
Пределы допускаемой абсолютной погрешности вертикальной скорости воздушного потока, м/с |
±0,2 |
±0,2 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности направления воздушного потока |
±5° |
±5° |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение | |
|
РМТ200.24 |
РМТ200.64 | |
|
Диапазон рабочих частот, Гц |
от 1500 до 2600 |
от 1500 до 2600 |
|
Количество элементов фазированной решетки, пьезоэлектрические преобразователи |
24 |
64 |
|
Время усреднения, с |
от 10 до 3600 | |
|
Высота измерения, м |
от 5 до 500 |
от 5 до 1500 |
|
Электрическое питание от сети переменного тока: - напряжение, В - частота, Г ц |
от 195,5 до 253,0 50,0±2,5 | |
|
Потребляемая мощность, ВА, не более |
1000 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||
|
РМТ200.24 |
РМТ200.64 | |||
|
Габаритные размеры, мм, не более: - антенный модуль содара модификации РМТ200.24 - антенный модуль содара модификации РМТ200.64 - интерфейсный модуль - модуль электропитания - ПК |
Длина |
Ширина |
Высота | |
|
800 1100 450 450 500 |
800 1100 250 250 200 |
400 400 250 200 600 | ||
|
Масса, кг, не более - антенный модуль содара модификации РМТ200.24 - антенный модуль содара модификации РМТ200.64 - интерфейсный модуль и ПК - модуль электропитания |
50 160 15 12 | |||
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность воздуха при температуре +25°С, %, не более |
от -60 до +40 100 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
РМТ200.24 |
РМТ200.64 | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч, не менее |
20000 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации ПФСМ.001.416136.001РЭ типографским методом.
Комплектность
Таблица 5 - Комплектность содаров РМТ200
|
Наименование |
Обозначение |
Количество |
|
Содар |
РМТ200, мод. РМТ200.24/ мод. РМТ200.64 |
1 шт. |
|
Руководство по эксплуатации |
ПФСМ.001.416136.001РЭ |
1 экз. |
|
Руководство по эксплуатации на программное обеспечение СОДАР-Контрол |
ПФСМ.001.416136.002РЭ |
1 экз. |
|
Формуляр |
ПФСМ.001.416136.001ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Описание операций» руководства по эксплуатации ПФСМ.001.416136.001РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
ПФСМ.001.416136.001ТУ «Содар РМТ200. Технические условия».
