Миллиомметры переносные Проф-КиП Ф
| Номер в ГРСИ РФ: | 95729-25 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Миллиомметры переносные ПрофКиП Ф (далее по тексту - миллиомметры) предназначены для измерений электрического сопротивления постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95729-25 | |||||||||||||||
| Действует | по 20.06.2030 | |||||||||||||||
| Наименование | Миллиомметры переносные | |||||||||||||||
| Модель | Проф-КиП Ф | |||||||||||||||
| Модификации |
ПрофКиП Ф410 ПрофКиП Ф4104 ПрофКиП Ф4144 ПрофКиП Ф6000 ПрофКиП Ф4105 ПрофКиП Ф4124 ПрофКиП Ф4144/1 |
|||||||||||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 317dd080-a235-d6c7-56d8-08063a4b6d87 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ПрофКиП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-799-551-2024 Государственная система обеспечения единства измерений. Миллиомметры переносные ПрофКиП Ф. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95729-25: Описание типа
2025-95729-25.pdf
Файл устарел
|
Скачать | 424.7 КБ | |
|
95729-25: Методика поверки
2025-mp95729-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95729-25: Описание типа
2025-95729-25-1.pdf
Файл устарел
|
Скачать | 424.7 КБ | |
|
95729-25: Методика поверки
2025-mp95729-25-1.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95729-25: Описание типа
2025-95729-25-2.pdf
Файл устарел
|
Скачать | 424.7 КБ | |
|
95729-25: Методика поверки
2025-mp95729-25-2.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95729-25: Описание типа
2025-95729-25-3.pdf
|
Скачать | 424.7 КБ | |
|
95729-25: Методика поверки
РТ-МП-799-551-2024
2025-mp95729-25-3.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Миллиомметры переносные ПрофКиП Ф (далее по тексту - миллиомметры) предназначены для измерений электрического сопротивления постоянного тока.
Описание
Миллиомметры предназначены для использования в цеховых, лабораторных и полевых условиях, при наладке и ремонте электротехнического оборудования, узлов автоматики, намоточных узлов и контактов электрооборудования, а также при тестировании и ремонте промышленных электросетей.
Миллиомметры выполнены в пластиковых корпусах. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания.
Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления.
Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП Ф410, ПрофКиП Ф4104, ПрофКиП Ф4105, ПрофКиП Ф4124, ПрофКиП Ф4144, ПрофКиП Ф4144/1, ПрофКиП Ф6000.
Миллиомметры различаются между собой:
- пределами и погрешностями измерений;
- размерами дисплея, его цифрового индикатора;
- габаритными размерами и массой корпуса.
- наличием/отсутствием поворотного переключателя и клавиш управления.
Для предотвращения несанкционированного доступа к внутренним частям миллиомметра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса миллиомметра.
Установленная на корпус наклейка не препятствует считыванию показаний с дисплея миллиомметра, а так же закрывать поворотный переключатель, органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель миллиомметров.
Общий вид миллиомметров представлен на рисунках 1-7. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 8.

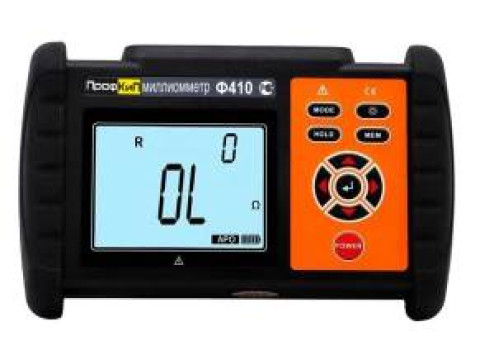

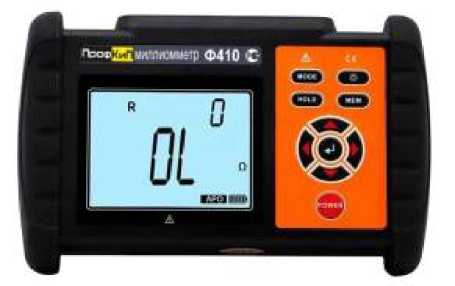

Рисунок 1 - Общий вид миллиомметров переносных ПрофКиП Ф410

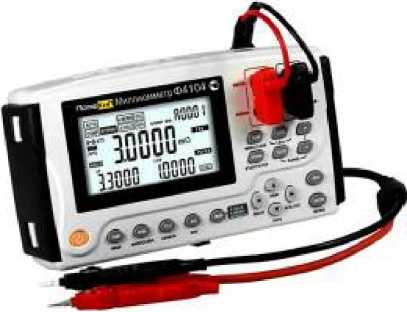

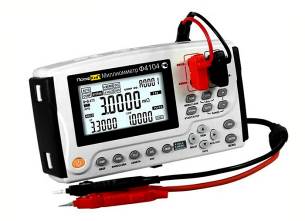

Рисунок 2 - Общий вид миллиомметров переносных ПрофКиП Ф4104

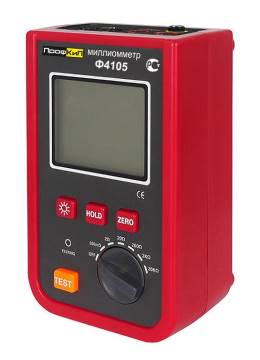

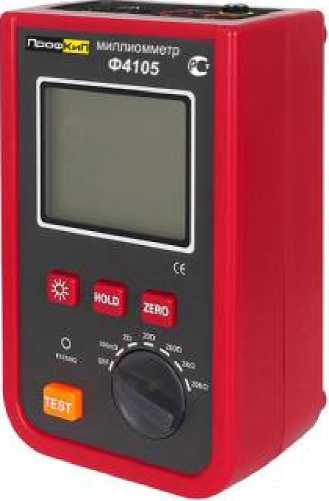

Рисунок 3 - Общий вид миллиомметров переносных ПрофКиП Ф4105

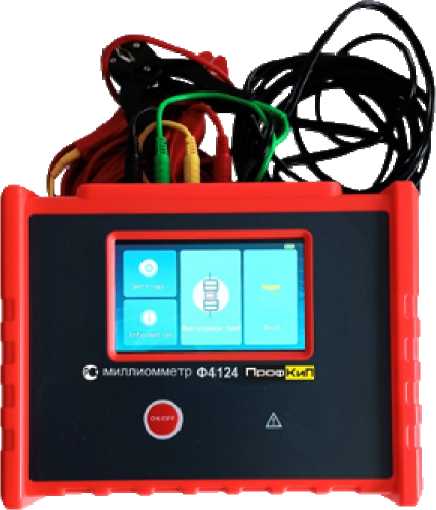

Рисунок 4 - Общий вид миллиомметров переносных ПрофКиП Ф4124

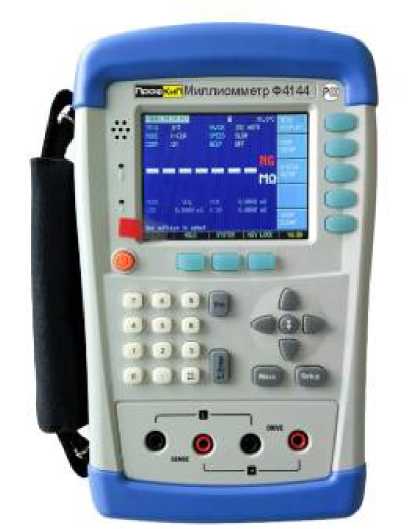

Рисунок 5 - Общий вид миллиомметров переносных ПрофКиП Ф4144

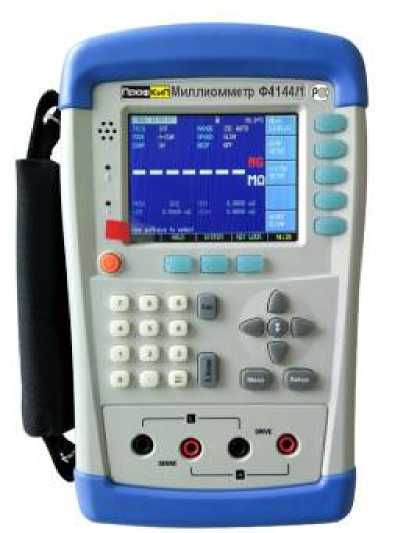

Рисунок 6 - Общий вид миллиомметров переносных ПрофКиП Ф4144/1
над
ппп иии
Пост ¥нпл««и'з Ф6000 'С

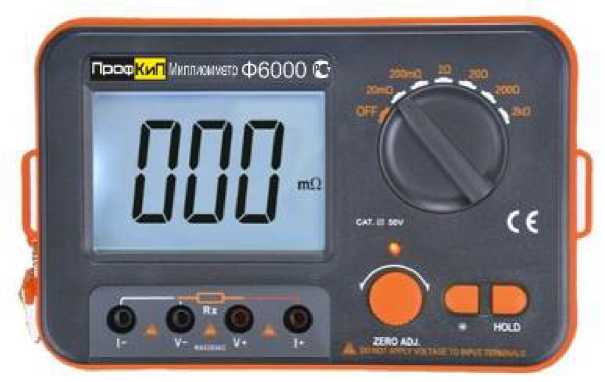

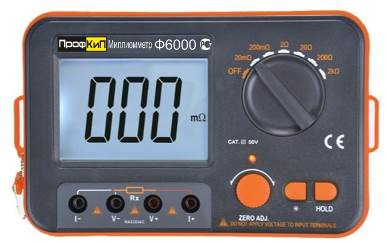

Рисунок 7 - Общий вид миллиомметров переносных ПрофКиП Ф6000
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера

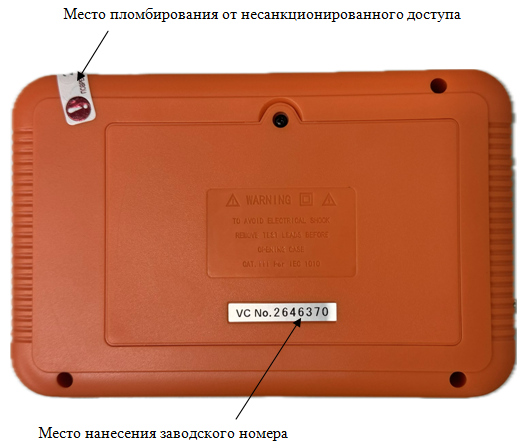

Рисунок 8 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
_ |
|
Цифровой идентификатор ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Модификация |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мОм, Ом, кОм, МОм |
|
1 |
2 |
3 |
4 |
|
ПрофКиП Ф410 |
100 мОм |
0,01 мОм |
± (1Д10-2 Rизм + 10r) |
|
1000 мОм |
0,1 мОм |
± (0,240-2 Rизм + 5г) | |
|
10 Ом |
0,001 Ом | ||
|
100 Ом |
0,01 Ом | ||
|
1000 Ом |
0,1 Ом | ||
|
10 кОм |
0,001 кОм | ||
|
30 кОм |
0,01 кОм | ||
|
ПрофКиП Ф4104 |
3 мОм |
0,0001 мОм |
± (1Д10-2 Rизм + 5r) |
|
30 мОм |
0,001 мОм | ||
|
300 мОм |
0,01 Ом | ||
|
3 Ом |
0,0001 Ом |
± (0,Ь10-2 Rизм + 5r) | |
|
30 Ом |
0,001 Ом |
± (0,05-10-2 Rизм + 3r) | |
|
300 Ом |
0,01 Ом | ||
|
3 кОм |
0,0001 кОм | ||
|
30 кОм |
0,001 кОм | ||
|
300 кОм |
0,01 кОм | ||
|
3 МОм |
0,0001 МОм |
± (0,Ь10-2 Rизм + 10r) | |
|
ПрофКиП Ф4105 |
200 мОм |
0,1 мОм |
± (0,240-2 Rизм + 20r) |
|
2 Ом |
0,001 Ом |
± (0,240-2 Rизм + 15r) | |
|
20 Ом |
0,01 Ом |
± (0,Ь10-2 Rизм + 12г) | |
|
200 Ом |
0,1 Ом | ||
|
2 кОм |
0,001 кОм | ||
|
20 кОм |
0,01 кОм | ||
|
ПрофКиП Ф4124 |
100 мОм |
0,01 мОм |
± (1Д10-2 Rизм + 10г) |
|
1000 мОм |
0,1 Ом | ||
|
10 Ом |
0,001 Ом |
± (0,240-2 Rизм + 5г) | |
|
100 Ом |
0,01 Ом | ||
|
1000 Ом |
0,1 Ом | ||
|
10 кОм |
0,001 кОм | ||
|
50 кОм |
0,01 кОм |
± (0,540-2 Rизм + 10г) | |
|
ПрофКиП Ф4144 |
20 мОм |
0,01 мОм |
± (1Д10-2 Rизм + 5г) |
|
200 мОм |
0,01 мОм | ||
|
2 Ом |
0,0001 Ом |
± (0,240-2 Rизм + 3 г) | |
|
20 Ом |
0,001 Ом |
± (0,Ь10-2 Rизм + 2г) | |
|
200 Ом |
0,01 Ом | ||
|
2000 Ом |
0,1 Ом | ||
|
20 кОм |
0,001 кОм | ||
|
200 кОм |
0,01 кОм | ||
|
2 МОм |
0,0001 МОм |
± (0,240-2 Rизм + 3 г) | |
|
20 МОм |
0,01 МОм |
± (1Д10-2 Rизм + 5г) |
Продолжение таблицы 2_________________________________________________________
|
1 |
2 |
3 |
4 |
|
ПрофКиП Ф4144/1 |
20 мОм |
0,01 мОм |
± (1Д10-2 Rизм + 5r) |
|
200 мОм |
0,01 мОм | ||
|
2 Ом |
0,0001 Ом |
± (0,240-2 Rизм + 3r) | |
|
20 Ом |
0,001 Ом |
± (0,Ь10-2 Rизм + 2r) | |
|
200 Ом |
0,01 Ом | ||
|
2000 Ом |
0,1 Ом | ||
|
20 кОм |
0,001 кОм | ||
|
200 кОм |
0,01 кОм | ||
|
ПрофКиП Ф6000 |
20 мОм |
0,01 мОм |
± (1,540-2 Rизм + 3r) |
|
200 мОм |
0,1 мОм | ||
|
2 Ом |
0,001 Ом |
± (0,2-10-2 Rизм + 5r) | |
|
20 Ом |
0,01 Ом | ||
|
200 Ом |
0,1 Ом | ||
|
2 кОм |
0,001 кОм |
Примечания
Ru3M - измеренное значение сопротивления постоянного тока, Ом (мОм, кОм, МОм)
r - разрешение на текущем пределе измерений, Ом (мОм, кОм, МОм)
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм - ПрофКиП Ф410 |
187х119х50 |
|
- ПрофКиП Ф4104 |
208x120x52 |
|
- ПрофКиП Ф4105 |
159x100x66 |
|
- ПрофКиП Ф4124 |
240x188x85 |
|
- ПрофКиП Ф4144, ПрофКиП Ф4144/1 |
211x130x38 |
|
- ПрофКиП Ф6000 |
175x116x63 |
|
Масса, кг, не более - ПрофКиП Ф410 |
0,50 |
|
- ПрофКиП Ф4104 |
0,82 |
|
- ПрофКиП Ф4105 |
0,46 |
|
- ПрофКиП Ф4124 |
1,10 |
|
- ПрофКиП Ф4144, ПрофКиП Ф4144/1 |
0,66 |
|
- ПрофКиП Ф6000 |
0,58 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Стандартный комплект поставки мегаомметров представлен в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Миллиомметр переносной |
Модификация ПрофКиП Ф410, или ПрофКиП Ф4104, или ПрофКиП Ф4105, или ПрофКиП Ф4124, или ПрофКиП Ф4144, или ПрофКиП Ф4144/1, или ПрофКиП Ф6000 |
1 |
|
Руководство по эксплуатации |
422137-004-68134858-2024 РЭ для ПрофКиП Ф410, 422135-006-68134858-2024 РЭ для ПрофКиП Ф4104, 422137-001-68134858-2024 РЭ для ПрофКиП Ф4105, 422137-005-68134858-2024 РЭ для ПрофКиП Ф4124, 422137-007-68134858-2024 РЭ для ПрофКиП Ф4144 и ПрофКиП Ф4144/1, 422138-002-68134858-2024 РЭ для ПрофКиП Ф6000 |
1 |
|
Измерительные провода |
_ |
1 |
|
Упаковка |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документов «422137-004-68134858-2024 РЭ. Миллиомметр переносной ПрофКиП Ф410. Руководство по эксплуатации», «422135-006-68134858-2024 РЭ. Миллиомметр переносной ПрофКиП Ф4104. Руководство по эксплуатации», «422137-001-68134858-2024 РЭ. Миллиомметр переносной ПрофКиП Ф4105. Руководство по эксплуатации», «422137-005-68134858-2024. Миллиомметр переносной ПрофКиП Ф4124. Руководство по эксплуатации», «422137-007-68134858-2024 РЭ. Миллиомметры переносные ПрофКиП Ф4144 и ПрофКиП Ф4144/1. Руководство по эксплуатации», «422138-002-68134858-2024 РЭ. Миллиомметр переносной для ПрофКиП Ф6000. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Технические условия ТУ ПРШН42213.25.51-43113-68134858-2024 «Миллиомметры переносные ПрофКиП Ф. Технические условия».
