Блескомеры 3nh

Назначение

Блескомеры 3nh (далее по тексту - блескомеры) предназначены для измерений блеска поверхности лакокрасочных и эмалированных покрытий, керамики, пленок, твердых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.

Описание

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит калибровочная пластина, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности.

Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отраженного светового потока.

К данному типу блескомеров относятся следующие модификации: NHG60, NHG60M NHG268, которые отличаются друг от друга метрологическими и техническими характеристиками, геометрией освещения/наблюдения, размерами и формой измеряемого участка. Блескомеры модификаций NHG60, NHG60M предназначены для измерений блеска при углах освещения/наблюдения 60°/60° направленного светового потока, блескомеры модификации NHG268 предназначены для измерений блеска при углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85° направленного светового потока.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на блескомер, а также на калибровочную пластину, методом печатной литографии или типографским способом на самоклеящуюся табличку, расположенную в месте, указанном на рисунке 2.

Общий вид блескомеров приведен на рисунке 1.

Пломбирование блескомеров не предусмотрено.

Рисунок 1 - Общий вид блескомеров 3nh модификаций NHG60, NHG60M, NHG268

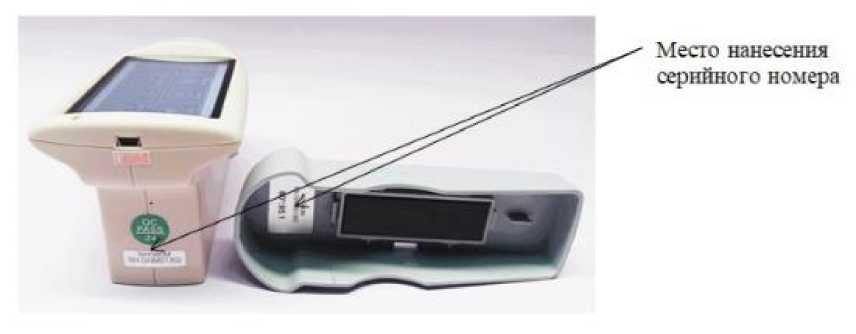

Рисунок 2 - Место нанесения серийного номера на блескомеры 3nh модификаций NHG60, NHG60M, NHG268 и калибровочную пластину

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления процедурой измерений, сбором и обработкой данных и сохранением результатов измерений.

ПО блескомеров функционально разделено на встроенное и внешнее.

Метрологические характеристики блескомеров нормированы с учетом влияния встроенного ПО. Конструктивно блескомеры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Встроенное ПО является метрологически значимым. Возможность влияния на встроенное ПО с помощью внешнего ПО отсутствует. Встроенное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования блескомеров.

Внешнее ПО является метрологически незначимым. Внешнее ПО выполняет функции сбора данных и сохранения результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО блескомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на верхнюю часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Стандарт предприятия «Блескомеры 3nh».
