Трансмиттеры скорости вращения JNJVS2900/57
| Номер в ГРСИ РФ: | 95740-25 |
|---|---|
| Производитель / заявитель: | "Shanghai Goldfund Measurement and Control System Co., Ltd.", Китай |
Трансмиттеры скорости вращения JNJVS2900/57 (далее - трансмиттеры) предназначены для измерений сигнала от датчиков частоты вращения и преобразования его в пропорциональный электрический сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95740-25 | |||||||||
| Действует | по 26.06.2030 | |||||||||
| Наименование | Трансмиттеры скорости вращения | |||||||||
| Модель | JNJVS2900/57 | |||||||||
| Приказы |
№1242 от
26.06.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e07d51b8-0b6c-88e9-7f48-c94f1e4e1846 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai GoldFund Measurement and Control System Co., Ltd, КИТАЙ, Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП 204/3-57-2024 Государственная система обеспечения единства измерений. Трансмиттеры скорости вращения JNJVS2900/57. Методика поверки
(с 26.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95740-25: Описание типа
2025-95740-25.pdf
Файл устарел
|
Скачать | 349.7 КБ | |
|
95740-25: Методика поверки
2025-mp95740-25.pdf
Файл устарел
|
Скачать | 859.9 КБ | |
|
95740-25: Описание типа
2025-95740-25-1.pdf
|
Скачать | 349.7 КБ | |
|
95740-25: Методика поверки
МП 204/3-57-2024
2025-mp95740-25-1.pdf
|
Скачать | 859.9 КБ |
Описание типа
Назначение
Трансмиттеры скорости вращения JNJVS2900/57 (далее - трансмиттеры) предназначены для измерений сигнала от датчиков частоты вращения и преобразования его в пропорциональный электрический сигнал.
Описание
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающей от датчиков частоты вращения, в унифицированный сигнал постоянного тока 4-20 мА.
Конструктивно трансмиттеры представляют собой генератор гармонических колебаний с функцией преобразования входного сигнала.
Трансмиттеры скорости вращения JNJVS2900/57 могут работать с датчиками вихретоковыми JNJVS5300 (г/р № 91893-24). Трансмиттеры скорости вращения могут работать с другими датчиками частоты вращения, прошедшими процедуру утверждения типа и зарегистрированными в Федеральном информационном фонде средств измерений.
Конструкция трансмиттеров предусматривает возможность передачи данных по HART протоколу.
Для позиционирования датчика, в трансмиттере предусмотрен выходной сигнал напряжения постоянного тока с диапазоном от -2 В до -18 В.

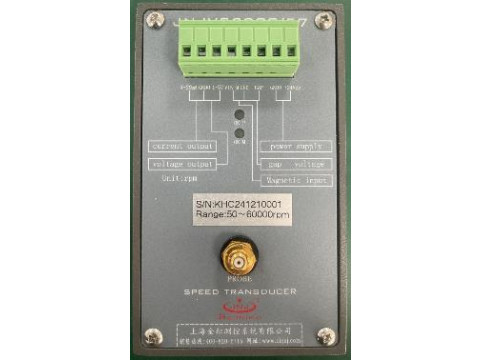

Общий вид трансмиттеров скорости вращения JNJVS2900/57 представлен на рисунке 1. Пломбирование трансмиттеров не предусмотрено.
Заводские (серийные) номера трансмиттеров в цифро-буквенном формате наносятся на корпус методом наклейки.
JNJVSR GOLD FUND*
Speed Tiansmitter
Трансмиттер скорости вращения
PN Модель: JNJVS2900/57
SN№ u.'it: KHC241210001
Валре/И'ЗМСрс‘Н1к!\5О-б(КХЮгри1
Mumbei of tcetli/Ko^irieciBO л'бов 1 tooth groove, 1 зуб канавка
Signal опфиТ'Вь1ход\сигЕала: 4-20mA
Installation location ritjge/Днапазон расположения: -2V -18 V
Power supply/Электричество:DC24V MFG Дата выпуска 11Д 2/2024
ShsngHs GoldFuntKMMSurement and Control System Co. .Ltd.
■I INA Building
.Seng ang District,Shanghai Ch na
Место нанесения
заводского номера
Рисунок 1 - Общий вид трансмиттеров скорости вращения JNJVS2900/57
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики |
|
1 |
2 |
|
Диапазоны измерений частоты вращения, об/мин1) |
от 1 до 1000 от 1 до 1500 от 1 до 2000 от 2 до 3000 от 3 до 3600 от 3 до 4000 от 3 до 5000 от 5 до 6000 от 5 до 8000 от 5 до 10000 от 10 до 15000 от 10 до 20000 от 20 до 30000 от 30 до 40000 от 40 до 50000 от 50 до 60000 |
|
Диапазон значений выходного постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока, % |
±0,1 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока при изменении температуры окружающей среды, %/°С |
±0,05 |
|
1) Диапазон измерений указан на корпусе трансмиттера | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С |
от -55 до +80 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
131х80х78 |
|
Масса, кг, не более |
0,66 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансмиттер скорости вращения |
JNJVS2900/57 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены паспорте на трансмиттеры скорости вращения JNJVS2900/57.
Нормативные документы
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия на трансмиттеры скорости вращения.
