Экспресс-анализаторы на углерод АН-7529М

Назначение

Эксиресс-анализаторы на углерод АН-7529М (далее - анализаторы) предназначены для экспрессного определения массовой доли углерода в сталях, сплавах и других материалах методом автоматического кулонометрического титрования но величине pH. Анализаторы используются в химических лабораториях предприятий металлургической промышленности и других отраслей хозяйства, а также в лабораториях научно-исследовательских учреждений.

Описание

В анализаторах применен метод автоматического кулонометрического титрования по величине pH. Навеска образца стали, помещенная в фарфоровую лодочку, сжигается в трубчатой печи в потоке очищенного от примесей кислорода. Углекислый газ, образовавшийся при сгораний содержащегося в образце стали углерода уносится потоком кислорода в электролитическую ячейку датчика и поглощается в ней раствором, вызывая его окисление. Окисление раствора приводит к изменению ЭДС электродной системы и соответствующему изменению выходного напряжения pl 1-метра, которое затем преобразователем преобразуется в импульсы напряжения с длительностью, пропорциональной значению этою напряжения. Импульсы напряжения преобразуются в импульсы тока, протекающего по участку цени- анод, вспомогательный раствор, токопроницаемая целлофановая перегородка, поглотительный раствор, катод. Импульсы тока вызывают восстановление ионов водорода на катоде, нейтрализуя кислоту, образующуюся при поглощении углекислого газа. Количество электричества, потребовавшееся для нейтрализации, фиксируется пересчетным и индикаторным устройством, отградуированным в процентах массовой доли углерода.

Анализаторы выполнены в виде измерительного блока, датчика, газового тракта и устройства сжигания.

Ио условиям эксплуатации относятся к приборам группы 2 ГОСТ 22261-94. Фотография общего вида средств измерений представлена В приложении I, Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обяза 1 сльные метрологические требования;

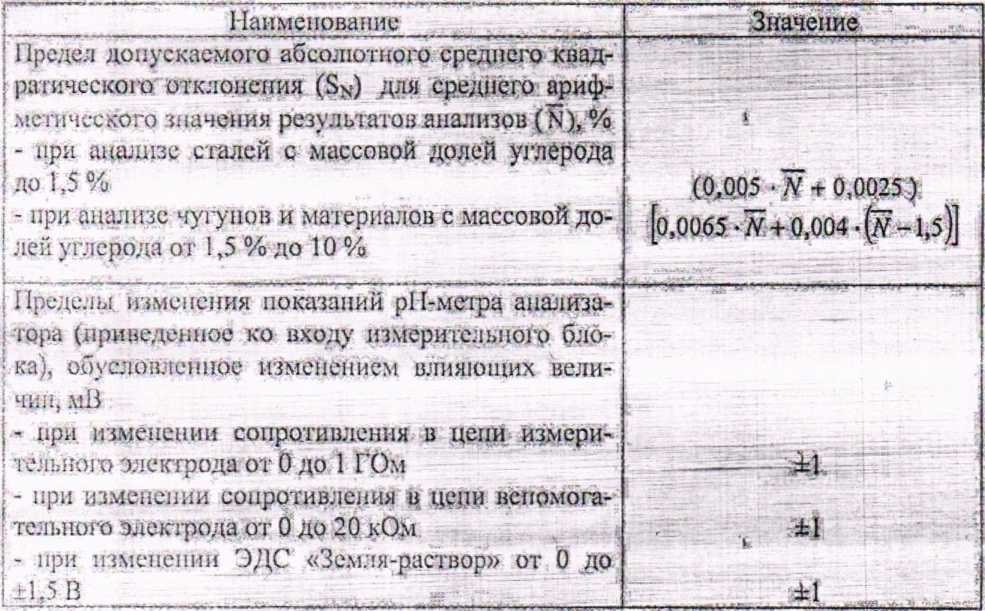

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным .метрологическим требованиям

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.

Таблица 2

Значение

Наименование

от 0,030. до 9,999

±50

от 10 °C до 35 °C, %

1 10 °C в ди

Лист 2 из 8

Дианазо i j из мере 1гий массовой доли углерода, % Пределы перестройки напряжения конечной точки титрования от среднего значения (Uq), указанного .«ЭД мВ, пс менее

Пределы изменения величины генераторного тока i от изменения

: - напряжения пи тающей сеги на плюс 23 В и минус 34,5 В от номинального значения (230 В), % - температуры окружающего воздуха па каждые

/ К А

РА"Ю№

Зерно:

±5

±5

Лист 3 из 8

□ерно:

Продолжение таблицы 2

Комплектность

Комплект поставки анализаторов приведен в таблице 3.

Таолипа3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносят на лицевую панель измерительного блока, блока газоподготовки и па чип льный лист руководства по эксплуатации.

Поверка:                                                        .

Поверка экспресс-анализаторов па углерод АН-7529М осуществляется по МП ГМ 057-99 «Экснресс-анализаторы па углерод АН-7529, АН-7560, АН-7529М, АН-7560М. Методика поверки» (в редакции извещения об изменении № 2).

Технические нормативные правовые акты и технические документы, устанавливающие;

требования к типу средств измерений:

- 'ГУ 25-05.2140-79 Экснресс-анализаторы на углерод АН-7529М, АН-7560М Технические условия.

- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

- технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ГР ТС 004/2011).

- технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011).

Методику поверки: —

- МП ГМ 057-99 «Экснресс-анализаторы на углерод АН-7529, АН-7560, Al I-7529M, AI 1-7560М. Методика поверки» (в редакции извещения об изменении №2).

1 (еречень средств поверки:

- имитатор электродной системы типа И-02,1<и=0; 500; 1000 МОм, относительная погрешность ±25 % для Rn * 500 и 1000 МОм, Rb=0; 10; 20 кОм, относительная

- весы лабораторные аналитические, верхний предел взвешивания 2 г, предел основной абсолютной погрешности Д= ±0Л2 м.г;

- секундомер СОС пр, класс точности 2;

- амперметр постоянного тока типа Э59, с верхним пределом измерения 5А, класс точности 0,5;

- Государственные стандартные образцы стали (далее - ГСО) с массовой долей углерода в пределах от 0,8 до 1,1 %.

Примечание - Допускается применять Другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Идентификация программного обеспечения

Идентификационные данные программного обеспечения (далер - ПО) анализаторов представлены в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерении требованиям технических нормативных правовых актов и/или технической документации производителя: экспрссс-анализаторы на углерод ЛН-7529М соответствуют требованиям ГУ 25-05.2140-79, ГОСТ 22261-94, 'IT ТС 004/2011, ТР ТС 020/2011.

I [роизводитель средств измерений Открытое акционерное общество «Ратон»

Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного, экземпляра средств измерений Республиканское унитарное предприятие                   ,

«Гомельский центр с тандартизации, метрологии и сертификации»

Адрес: ул. Лепешинского, 1,246015, г. Гомель, Республика Беларусь тел./факс +375 232 26 33 00, приемная +375 232 2633 01.

Электронный адрес: i~nail@gomelcsins.bv 1[рнложениш 1. Фотография общего вида средств измерений, на 1 листе.

2л Схема (рисунок) с указанием муста для нанесения знака поверки средств измерений на 1 листе.

3 амести j eji ь ди ре ктора

На чал ьш п< нс iт ытател ь кого центра

Начальник отдела метрологии -начальник сектора ФХИ

М.Ю .Ильичев

Приложение 1            3 -

(обязательное)

Фотографии общего вида средств измерений

уадййшо цшавмя

мтельный блок

Рисунок 1 - Общий вид экспресс-апализатора на углерод ЛН-7529М

____                                    1          _____

pepHoQ

Зерно:

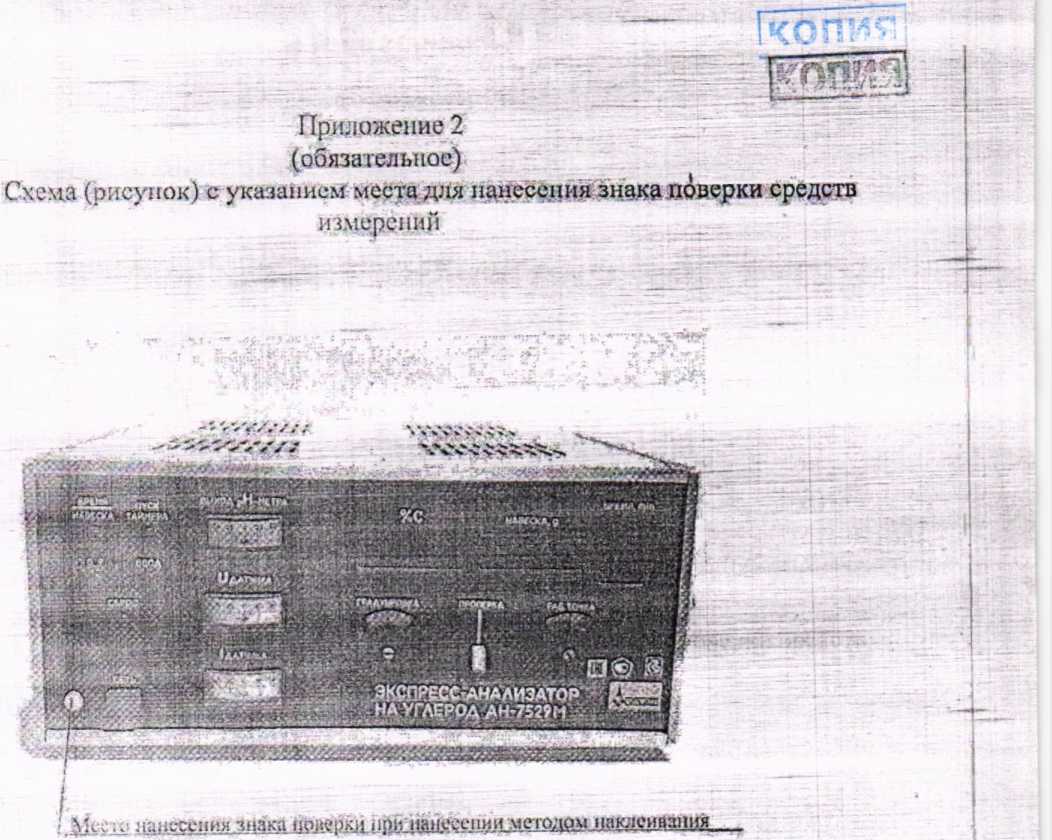

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака лбверки средств измерений

Рисунок 2 - Место нанесения знака поверки на экспресс-анализатор на углерод АН-7529М
