Трансформаторы тока LZZBJ9-10C1G3A
| Номер в ГРСИ РФ: | 95754-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока LZZBJ9-10C1G3A (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95754-25 | ||||||||||||
| Действует | по 27.06.2030 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | LZZBJ9-10C1G3A | ||||||||||||
| Приказы |
№1298 от
27.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 76b33b7b-1931-7b00-e4b7-75e7997a02f9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 27.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95754-25: Описание типа
2025-95754-25.pdf
Файл устарел
|
Скачать | 939.7 КБ | |
|
95754-25: Методика поверки
2025-mp95754-25.pdf
|
Скачать | 69 КБ | |
|
95754-25: Описание типа
2025-95754-25-1.pdf
|
Скачать | 939.7 КБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-10C1G3A (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с одной вторичной обмоткой, который залит эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичная обмотка выведена в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

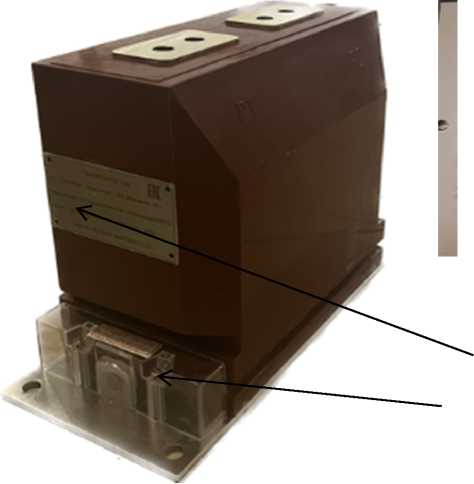

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирования
Трансформатор тока
Класс точности: 5Р20
Тип: LZZBJ9-10C1G3A
10 VA
Номинальное напряжение: 10 kV
Заводской номер: ‘24080653010002
Номинальный коэффициент трансформации: 20/1А
Номинальная нагрузка:
Уровень J2/2B/75W изоляции:
Номинальная 5qhz частота:
Dalian NoJXnstrument Transformer Со., Ltd.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и табличка технических данных
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
20 |
|
Номинальный вторичный ток Ыом, А |
1 |
|
Наибольший рабочий первичный ток, А |
20 |
|
Номинальная частота, Г ц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В\А |
10 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015, ГОСТ 7746-2015 |
5P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
330x149x228 |
|
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % |
от -60 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LZZBJ9-10C1G3A |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 паспорта.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
