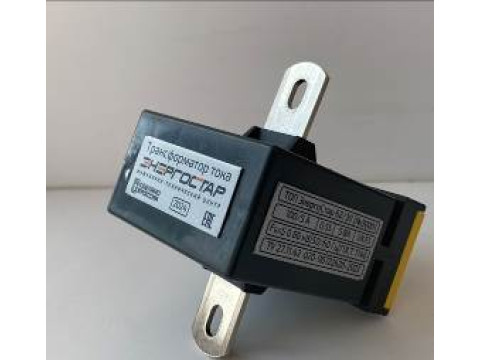

Трансформаторы тока измерительные
| Номер в ГРСИ РФ: | 95776-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «ЭНЕРГОСТАР», Ленинградская обл., гп. Виллозское |
|
95776-25: Описание типа
2025-95776-25-1.pdf
|
Скачать | 363.4 КБ |
Трансформаторы тока измерительные (далее по тексту - трансформаторы) предназначены для преобразования силы переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95776-25 | ||||||||||||||||||
| Действует | по 02.07.2030 | ||||||||||||||||||
| Наименование | Трансформаторы тока измерительные | ||||||||||||||||||
| Модификации |
ТОП ЭнергоСтар ТШП ЭнергоСтар |
||||||||||||||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cac7baa0-c749-0bfe-184c-47ca1683dca9 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «ЭНЕРГОСТАР», РОССИЯ, 188508, Ленинградская обл., Ломоносовский р-н, гп. Виллозское, тер. Южная, часть производственной зоны Горелово, ул. Понссе, д. 24
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95776-25: Описание типа
2025-95776-25.pdf
Файл устарел
|
Скачать | 363.4 КБ | |
|
95776-25: Описание типа
2025-95776-25-1.pdf
|
Скачать | 363.4 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные (далее по тексту - трансформаторы) предназначены для преобразования силы переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичной обмоткой трансформатора является токоведущая шина или кабель, устанавливаемые в окне магнитопровода трансформатора. Конструктивно трансформаторы представляют собой кольцевой магнитопровод со вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. Цвет корпуса трансформаторов может различаться.
Трансформаторы выпускаются в модификациях ТОП ЭнергоСтар и ТШП ЭнергоСтар:
- по числу ступеней трансформации: одноступенчатые;
- по числу коэффициентов трансформации: с одним коэффициентом трансформации.
Модификации трансформаторов могут различаться номинальным первичным током, классом точности, номинальным вторичным током, габаритными размерами и массой, а так же:
- по принципу конструкции: опорные, шинные;
- по числу вторичных обмоток: с одной вторичной обмоткой, с несколькими вторичными обмотками;
- по назначению вторичных обмоток: для учета, для измерения и защиты.
Пример условного обозначения трансформатора:
ТОП ЭнергоСтар 62/ 30 100/ 5 0,5 10 № 430
заводской номер трансформатора; ---- номинальная нагрузка, В А; _______________ класс точности;
номинальный ток вторичной обмотки, А; номинальный ток первичной обмотки, А; ------------------ размер шины, мм; ---------ширина трансформатора, мм; --------модификация трансформатора.
Заводской номер в цифровом формате наносится типографским способом или лазерной гравировкой на маркировочную табличку, размещаемую на корпусе трансформаторов.
Нанесение знака поверки на трансформаторы не предусмотрено.
Предусмотрено пломбирование корпуса трансформаторов от несанкционированного доступа разрывной голографической пломбой.

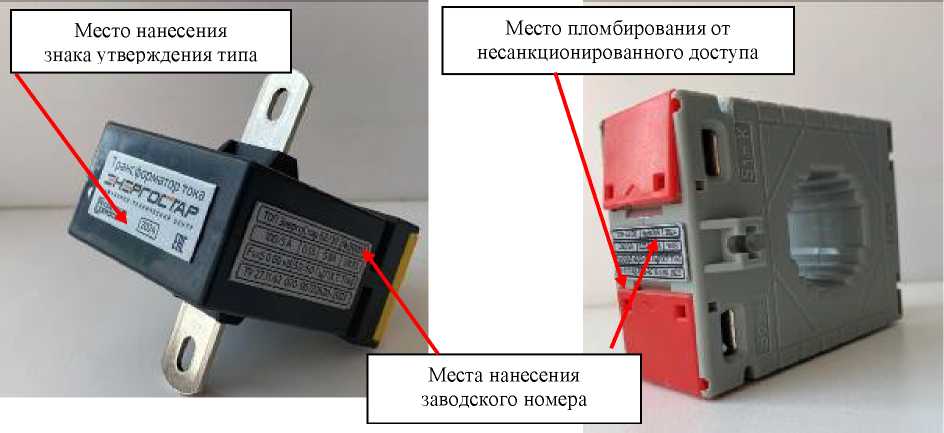

Общий вид трансформаторов с указанием мест нанесения заводского номера, знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uhom, кВ |
0,66 |
|
Наибольшее рабочее напряжение Uh.p., кВ |
0,72 |
|
Номинальный первичный ток Iihom, А |
1; 2,5; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80 и соответствующие им десяти-и стократные значения; 1200; 1600 |
|
Номинальный вторичный ток Ъном, А |
1; 5 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 - для измерений, для учета, для измерений и защиты - для защиты |
0,5; 0,5S; 1; 3; 5; 10 5Р;10Р |
|
Номинальная вторичная нагрузка S2hom, В'А: - для cos ф2 = 0,8 - для cos Ф2 = 1,0 |
3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 0,5; 1; 2; 2,5; 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений KБном |
5; 10 |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
5; 10 |
|
Номинальная частота напряжения сети, Г ц |
от 50 до 60 |
'аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Класс изоляции при +120 °С |
Е |
|
Испытательное напряжение частоты 50 Гц воздействия на изоляцию вторичной обмотки в течение 1 мин, кВ |
3 |
|
Масса, кг, не более |
2,2 |
|
Габаритные размеры, мм, не более | |
|
- длина |
205 |
|
- ширина |
145 |
|
- высота |
191 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +45 |
'аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
250000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации трансформаторов типографским способом, а также на маркировочную табличку трансформаторов методом лазерной гравировки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока измерительный |
ТОП ЭнергоСтар или ТШП ЭнергоСтар |
1 шт. |
|
Крепежные принадлежности |
- |
1 комплект |
|
Крепление для DIN-рейки |
- |
1 шт.1 |
|
Руководство по эксплуатации |
КЛУЕ.671231.01 РЭ |
1 экз.2 |
|
Паспорт |
- |
1 экз. |
|
Сертификат соответствия |
- |
1 экз.2 |
|
Примечания: 1 Поставляется по запросу; 2 Поставляется один экземпляр на всю поставку. | ||
Сведения о методах измерений
приведены в разделе «Устройство и принцип действия» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ТУ 27.11.42 -020 - 96722620 - 2023 «Трансформаторы тока измерительные ТОП и ТШП ЭнергоСтар. Технические условия».
