Системы измерительные «ЭКВИНТ АЛЬФА ПЛЮС»
| Номер в ГРСИ РФ: | 95785-25 |
|---|---|
| Производитель / заявитель: | ООО «Эквинт», г. Нижний Новгород |
Системы измерительные «ЭКВИНТ АЛЬФА ПЛЮС» (далее - системы) предназначены для измерений массы, объема, температуры жидких продуктов (пищевые продукты, водноспиртовые растворы, ликероводочные и спиртосодержащие жидкости, коньячные спирты, коньяки, пиво, слабоалкогольные напитки, вина и виноматериалы и др.), объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95785-25 | |||||||||
| Действует | по 02.07.2030 | |||||||||
| Наименование | Системы измерительные | |||||||||
| Модель | «ЭКВИНТ АЛЬФА ПЛЮС» | |||||||||
| Модификации |
А Б |
|||||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 72efef0f-8f65-29cb-e5aa-9e7dd03f48a0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Эквинт», РОССИЯ, 603011, Нижегородская обл., г. Нижний Новгород, ул. Фабричная, д. 2В
Поверка
| Методика поверки / информация о поверке |
РТ-МП-101-208-2025 Государственная система обеспечения единства измерений. Системы измерительные «ЭКВИНТ АЛЬФА ПЛЮС». Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95785-25: Описание типа
2025-95785-25.pdf
Файл устарел
|
Скачать | 522 КБ | |
|
95785-25: Методика поверки
2025-mp95785-25.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95785-25: Описание типа
2025-95785-25-1.pdf
|
Скачать | 522 КБ | |
|
95785-25: Методика поверки
РТ-МП-101-208-2025
2025-mp95785-25-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Системы измерительные «ЭКВИНТ АЛЬФА ПЛЮС» (далее - системы) предназначены для измерений массы, объема, температуры жидких продуктов (пищевые продукты, водноспиртовые растворы, ликероводочные и спиртосодержащие жидкости, коньячные спирты, коньяки, пиво, слабоалкогольные напитки, вина и виноматериалы и др.), объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе.
Описание
Принцип действия систем основан на измерении массы и/или объема, температуры и плотности жидких продуктов с использованием массового или электромагнитного расходомеров с последующей обработкой и передачей результатов измерений на устройство отображения или в канал передачи данных для архивации.
Системы состоят из:
- одного или нескольких расходомеров массовых Promass 300, 500 (регистрационный № 68358-17), расходомеров электромагнитных Promag 300, 500 (регистрационный № 67922-17), расходомеров электромагнитных ВЗЛЕТ ТЭР (регистрационный № 39735-14), расходомеров электромагнитных SMARTFLOW (регистрационный № 86116-22) - по одному на каждый измерительный канал;
- одного или нескольких термопреобразователей сопротивления платиновых серии TM (регистрационный № 55540-13), термометров сопротивления ДТС
(регистрационный № 28354-10) (далее датчик температуры);
- перекачивающего насоса (при необходимости);
— модуля измерительного (устройство сбора и передачи данных);
- АРМ оператора.
Дополнительно, для исключения влияния газовой составляющей, может устанавливаться воздухоотделитель.
В зависимости от применения системы могут иметь следующие исполнения:
А - для измерений объема водноспиртовых растворов, пива, вина и виноматериалов, объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе;
Б - для измерений массы и/или объема и температуры жидких пищевых не спиртосодержащих продуктов.
В системах исполнения А объем водноспиртовых растворов вычисляется по измеренным массомерами значениям массы и плотности и температуры. Для измерений объема вина, виноматериалов и пива применяются электромагнитные расходомеры, а для измерений температуры - отдельный датчик температуры.
В системах Б масса рабочей среды измеряется массомерами, температура - при помощи встроенного в прибор отдельного датчика температуры. Для измерений объема применяются электромагнитные расходомеры, а для измерений температуры - отдельный датчик температуры.
Для систем А на основании первичной измерительной информации в модуле измерительном проводится расчет, архивация и местная индикация суммарного объема измеряемой среды суммарного объема безводного спирта, приведенного к 20 °С, и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости). Модуль измерительный имеет встроенную опцию Ethernet для передачи данных в информационную систему в стандартизованном формате. Опционально модуль предполагает подключение штучного счетчика бутылок (цифровой протокол Modbus). Объем измеряемой среды определяется соотношением значений измеренной массы среды, прошедшей через расходомер, плотности и температуры при применении расходомеров кориолисового типа и прямым измерением объема при применении электромагнитных расходомеров. Расчет концентрации (крепости) спирта в процентах по объему и объем безводного спирта выполняется путем программного пересчета измеренной расходомером плотности и температуры (для расходомеров кориолисового типа) водноспиртового раствора в единицы концентрации (крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79.
Для систем Б выбор типа расходомера определяется свойствами измеряемой жидкости и необходимостью контроля ее плотности и температуры. Данные с расходомеров передаются в модуль измерительный по цифровым протоколам Modbus, Profibus, Profinet, Ethernet или аналоговым сигналам.
Для систем Б к модулю измерительному возможно подключение дополнительных устройств контроля технологических параметров (температуры, давления, проводимости, рН и др.).
Система обеспечивает индикацию следующих параметров:
- текущего времени и текущей даты, времени наработки системы с момента первого включения системы по каждой точке измерений;
- суммарной массы или объема измеряемой среды;
- суммарного объема измеряемой среды, приведенного к 20 °С;
- суммарного объема безводного спирта, приведенного к 20 °С, содержащегося в измеряемой среде (для систем А);
- объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость) (для систем А);
- температуры измеряемой среды;
- плотности измеряемой среды (при применении расходомера кориолисового типа);
- текущего массового или объемного расхода;
- плотности и температуры измеряемой среды;
- режимов работы системы;
- сообщений об ошибках;
- вывод на экран ПЭВМ информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем измерительным).
Система обеспечивает выполнение следующих функций:
- сохранение ранее измеренных значений массы и объема и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);
- показателей за период измерений (суммарно объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры) (для систем А);
- создание архива в системе и возможность вывода из архива на дисплей информации о суммарных массах и объемах, крепости и температуре, неисправностях и ошибках по отношению к текущей дате;
- хранение данных не менее 5 лет;
- контроль режимов работы АСИиУ (для систем А);
- защиту от несанкционированных действий оператора.
Пломбирование системы не требуется, в связи с тем, что настройка параметров, влияющих на метрологические характеристики, и калибровка системы возможны только через интерфейс рабочего места оператора на модуле измерительном с ограниченным правом доступа. Пломбирование приборов, входящих в систему, производится изготовителем данных приборов.
Маркировка системы измерительной осуществляется металлическим шильдом со знаком утверждения типа и серийным номером системы. Образец маркировки системы приведен на рисунке 1.
Знак утверждения типа наносится в левом нижнем углу шильда, закрепляемого справа внизу на внешней стороне дверцы модуля измерительного (рисунок 2), заводской номер, состоящий из 6 цифр, наносится в правом нижнем углу шильда.
Общая схема системы приведена на рисунке 3.
Система измерительная
"ЭКВИНТ АЛЬФА ПЛЮС"
ЭКВИНТ
Зиподекой номер
005124
Общество с ограниченной ответственностью
Россия. 603011. г. Нижний Новгород. ул.Фасричнаа. д.2В. Тел (531) 2 1" 4-1 4S ’
E-mail ■ infcigeqiiint ru Слйг www squint га

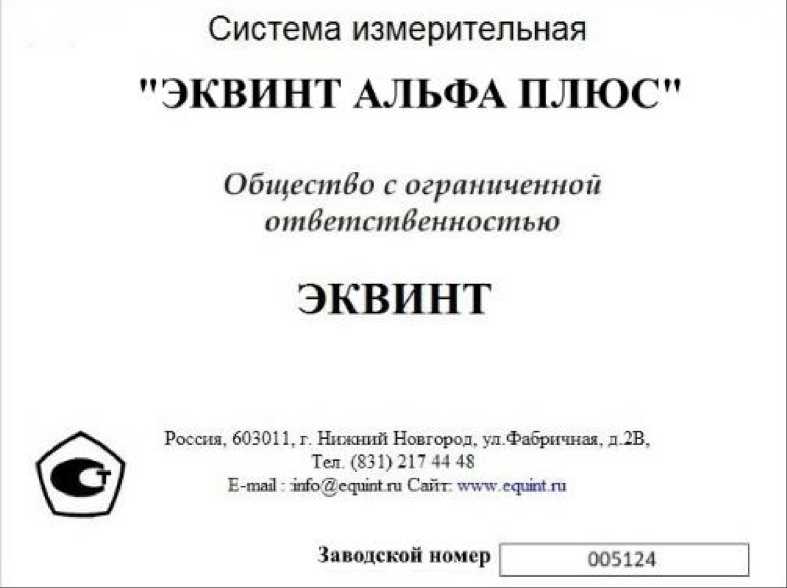

Рисунок 1 - Маркировка системы измерительной «ЭКВИНТ АЛЬФА ПЛЮС»

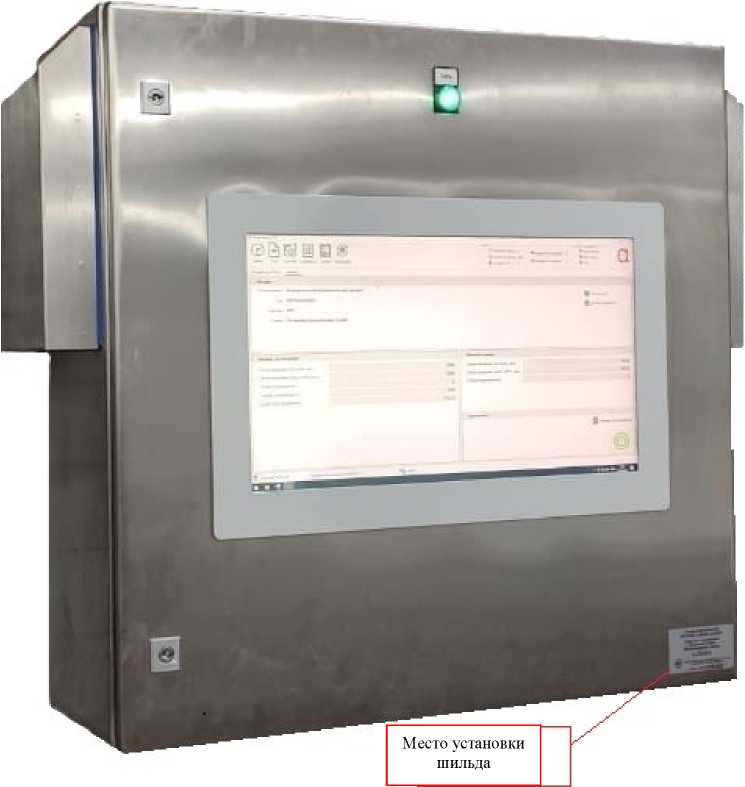

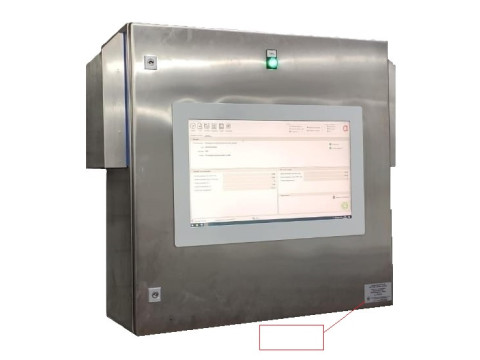

Рисунок 2 - Маркировка системы измерительной «ЭКВИНТ АЛЬФА ПЛЮС»
Модуль измерительный
ModBus Profibus Ethernet Profinet WiFi

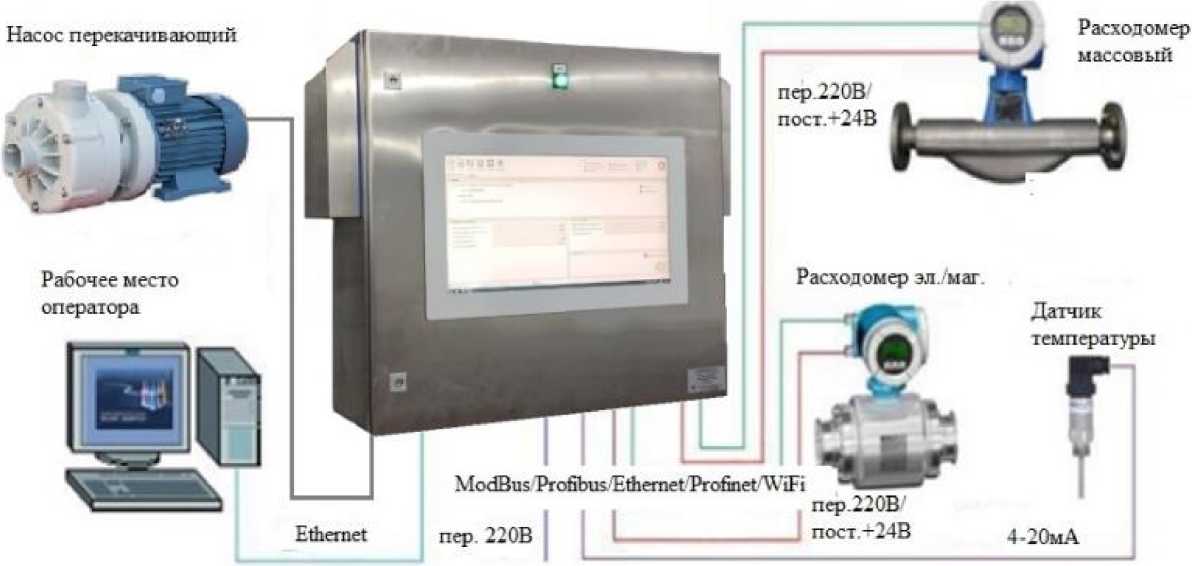

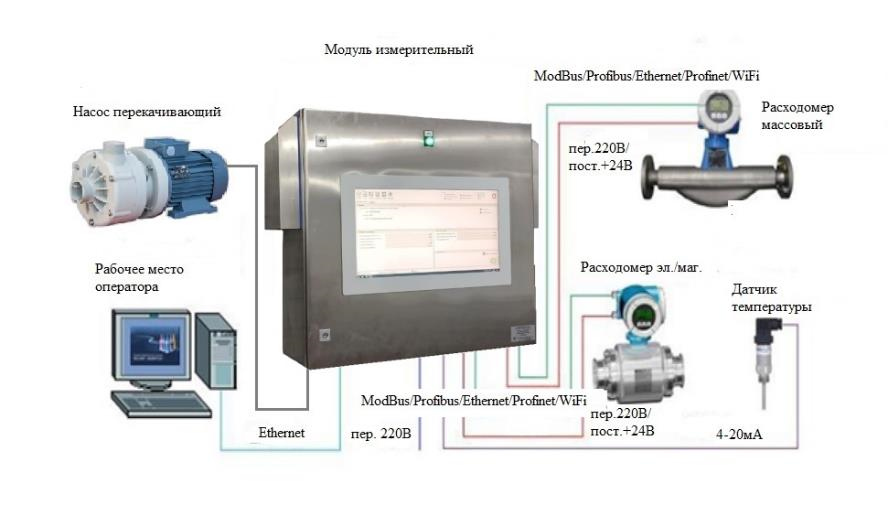

Рисунок 3 - Общая схема системы измерительной «ЭКВИНТ АЛЬФА ПЛЮС».
Программное обеспечение
Система имеет встроенное программное обеспечение (далее - ПО), устанавливаемое при выпуске из производства.
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) входит в состав программного обеспечения. Доступ к цифровому идентификатору (контрольной сумме) ПО невозможен (проводится самодиагностика без отображения контрольной суммы).
Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО), исключающих возможность несанкционированных модификаций, загрузки, считывания памяти из CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Alfa Stream.jar |
|
Номер версии (идентификационный номер) ПО |
7.x.x |
|
Цифровой идентификатор ПО |
Не идентифицируется |
|
*Х.Х - метрологически незначимая часть, где Х = 0 - 100 | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение систем |
А |
Б |
|
Диапазон измерений расхода в зависимости от диаметра условного прохода расходомеров, входящих в состав системы, м3/ч |
от 0,07 до 340 |
от 0,07 до 340 |
|
Пределы допускаемой относительной погрешности измерений объема водноспиртового раствора, % |
±0,4 |
- |
|
Пределы допускаемой относительной погрешности измерений, %: - массы - объема - после имитационной поверки расходомеров электромагнитных Promag и SMARTFLOW |
- |
±0,2 ±0,5 ±1 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации (крепости), % |
±0,2 |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Исполнение систем |
А Б |
|
Пределы допускаемой относительной погрешности вычислений объема безводного спирта, приведенного к 20 °С, %, в диапазоне концентраций (крепости): менее 9 % |
±4,0 |
|
от 9 до 20 % |
±3,0 - |
|
от 20 до 38 % |
±1,5 |
|
от 38 до 75 % |
±0,8 |
|
св. 75 % |
±0,6 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Максимальное рабочее давление, МПа |
4,0 |
4,0 |
|
Диапазон температур измеряемой среды, °С |
от -20 до +40 |
от -20 до +100 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С: а) расходомер б) модуль измерительный - относительная влажность воздуха, % - атмосферное давление, кПа |
от -20 до +50 от +5 до +40 от 10 до 80 от 86 до 106,7 |
от -20 до +50 от +5 до +40 от 10 до 80 от 86 до 106,7 |
|
Напряжение питания от сети переменного тока частотой (50+1) Гц, В |
220 (+22/-33) | |
|
Количество каналов измерений |
до 8 | |
|
Максимальное удаление расходомера(ов) от шкафа автоматики, м |
1200 | |
|
Максимальное удаление ПК от шкафа автоматики, м |
5000 | |
|
Габаритные размеры МИ, мм, не менее: - высота - ширина - глубина |
800 800 300 | |
|
Масса МИ, кг, не более |
20 | |
|
Наработка на отказ (с учетом технического обслуживания), ч, не менее |
25000 | |
Таблица 4 - Показатели надежности
|
Наработка на отказ (с учетом технического обслуживания), ч, не менее |
25000 |
|
Хранение данных, лет, не менее |
5 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и на шильд модуля измерительного типографским способом.
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Система измерительная в составе: - модуль измерительный - Расходомер - термометр сопротивления - ПО АРМ - Счетчик бутылок - Перекачивающий насос |
«ЭКВИНТ АЛЬФА ПЛЮС» | ||
|
1 шт. | |||
|
Promag, Promass, SMARFLOW или ВЗЛЕТ ТЭР |
от 1 до 8 шт. |
В соответствии с заказом | |
|
Pt100 |
от 1 до 8 шт. |
В соответствии с заказом | |
|
1 шт. |
Дистрибутив | ||
|
от 1 до 8 шт. |
В соответствии с заказом | ||
|
от 1 до 8 шт. |
В соответствии с заказом | ||
|
Комплект документации: | |||
|
- паспорт |
БЕСТ.407301.001 ПС |
1 экз. | |
|
- руководство по эксплуатации |
БЕСТ.407301.001 РЭ |
1 экз. | |
|
- эксплуатационная документация на функциональные устройства, входящие в комплект системы |
1 компл. |
Согласно комплекту поставки каждого изделия |
Сведения о методах измерений
изложены в руководстве по эксплуатации системы БЕСТ.407301.001 РЭ в разделе 2.
Нормативные документы
Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
БЕСТ.407301.001 ТУ. Система измерительная «ЭКВИНТ АЛЬФА ПЛЮС». Технические условия.
