Антенны измерительные рупорные широкополосные П6-323
| Номер в ГРСИ РФ: | 95786-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ЗАО "СКАРД-Электроникс", г.Курск |
Антенны измерительные рупорные широкополосные П6-323 (далее - антенны П6-323) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений ППЭ, а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной ППЭ в соответствии с ГОСТ Р 53112-2008, CISPR 16-1-4-2023, CISPR 25.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95786-25 | ||||||
| Действует | по 02.07.2030 | ||||||
| Наименование | Антенны измерительные рупорные широкополосные | ||||||
| Модель | П6-323 | ||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | aa4aa1a9-d09e-0c13-23c3-128cf480eaa7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «СКАРД-Электроникс», РОССИЯ, 305021, г. Курск, ул. К. Маркса, д. 70Б
Поверка
| Методика поверки / информация о поверке |
РТ-МП-452-441-2025 Государственная система обеспечения единства измерений. Антенны измерительные рупорные широкополосные П6-323. Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95786-25: Описание типа
2025-95786-25.pdf
Файл устарел
|
Скачать | 668.7 КБ | |
|
95786-25: Методика поверки
2025-mp95786-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95786-25: Описание типа
2025-95786-25-1.pdf
|
Скачать | 668.7 КБ | |
|
95786-25: Методика поверки
РТ-МП-452-441-2025
2025-mp95786-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Антенны измерительные рупорные широкополосные П6-323 (далее - антенны П6-323) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) - для измерений ППЭ, а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной ППЭ в соответствии с ГОСТ Р 53112-2008, CISPR 16-1-4-2023, dSPR 25.
Описание
Принцип действия антенн П6-323 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенн П6-323, подключаемого к измерительному приёмному устройству.
Конструктивно антенны представляют собой рупор на базе Н-образного волновода, в центр которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Боковые стенки рупора в Н-плоскости выполнены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой пластинчатой структуры, длина пластин которой и расстояние между ними изменяются от первой пластины, расположенной в раскрыве рупора, по закону геометрической прогрессии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA - розетка.
Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа с использованием кронштейна для крепления антенны АК-02 производства АО «СКАРД-Электроникс».

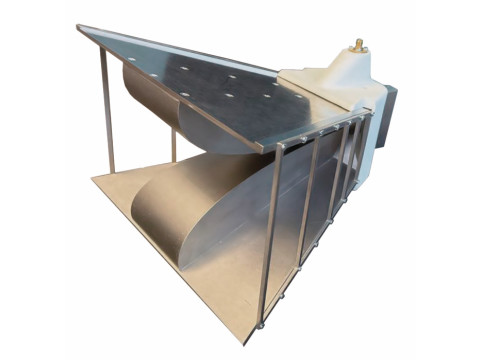

Общий вид антенн П6-323 приведён на рисунке 1.
Места нанесения знака утверждения типа представлены на рисунке 2.
Места нанесения заводских номеров в виде последовательности арабских цифр, расположенных на этикетках/шильдиках, изготовленных методом струйной печати на полиэсторовой плёнке, представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Элементы антенн П6-323, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер защиты не требуется.

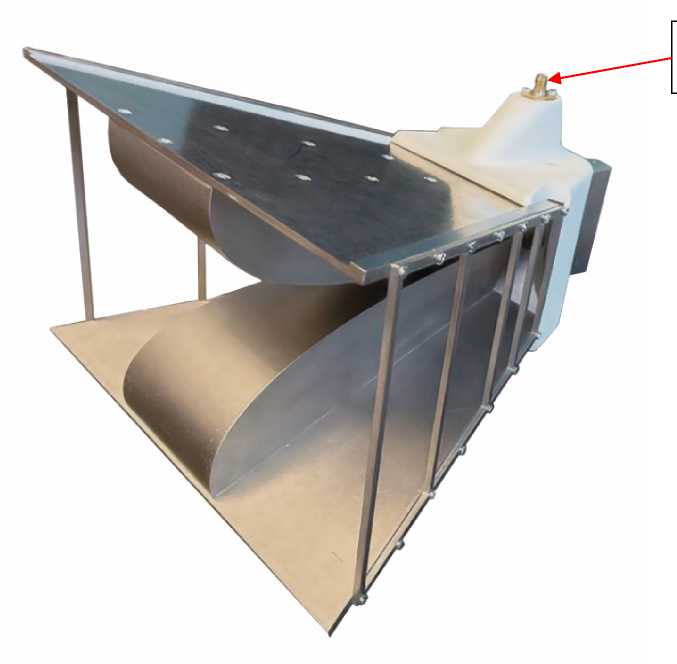

Коаксиальный СВЧ выход
Рисунок 1 - Общий вид антенны П6-323

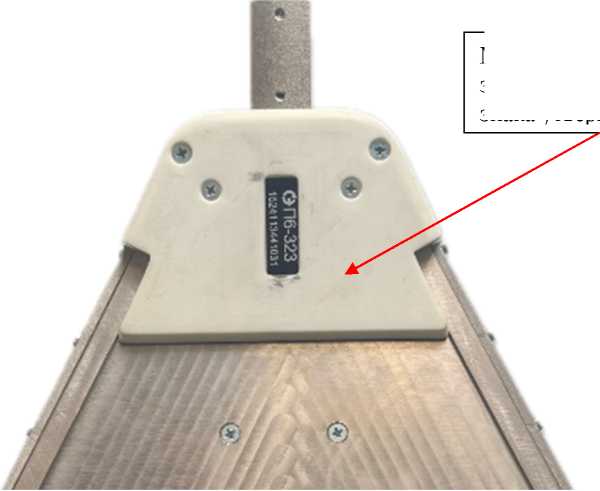

Место нанесения заводского номера и знака утверждения типа

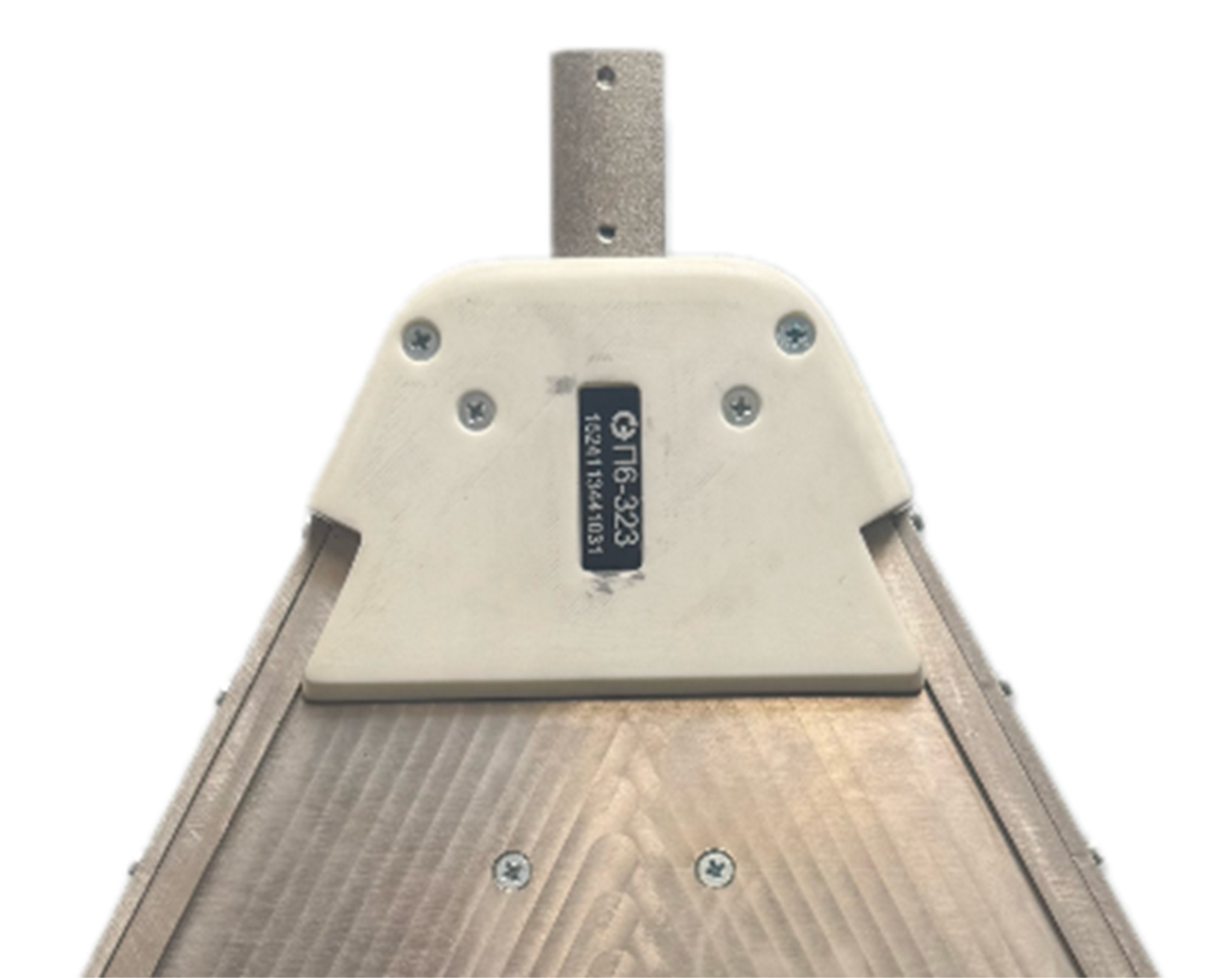

Рисунок 2 -Антенна П6-323
Вид со стороны коаксиального разъёма типа SMA - розетка с местами нанесения заводского номера и знака утверждения типа
Пломбирование антенн П6-323 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 0,5 до 18,0 |
|
КСВН входа антенны, не более: в диапазоне частот от 0,5 до 0,7 ГГц включ. в диапазоне частот св. 0,7 ГГц до 18,0 ГГц |
3,0 2,5 |
|
Значение коэффициента усиления антенны , дБ |
от 1 до 16 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления антенны, дБ |
±2,0 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса антенны, кг, не более |
2,0 |
|
Габаритные размеры (ширинахглубинахвысота) мм, не более |
264х250х165 |
|
Рабочие условия применения температура окружающей среды, °С относительная влажность при температуре плюс 35 °С, %, не более |
от -40 до +50 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом и на шильдик на корпусе антенны П6-323 в виде этикетки, выполненной типографским способом, в месте, указанном на рисунке 2.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорная широкополосная П6-323 |
КНПР.464653.098 |
1 шт. |
|
Формуляр |
КНПР. 464653.098ФО |
1 экз. |
|
Руководство по эксплуатации * |
КНПР. 464653.098РЭ |
1 экз. |
|
Кронштейн для крепления антенны АК-02* |
КНПР. 301532.021 |
1 шт. |
|
Короб транспортировочный |
- |
1 шт. |
|
* - Поставляются по согласованию с Заказчиком | ||
Сведения о методах измерений
приведены в пункте 5.4 «Проведение измерений» в руководстве по эксплуатации КНПР.464653.098РЭ.
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464653.098ТУ «Антенна измерительная рупорная широкополосная П6-323.
Технические условия.
