Описание типа
Назначение
Рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М (далее по тексту - РЭСМ-ВС-М) предназначены для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения для волоконно-оптических систем связи и передачи информации (ВОСП) для поверки и калибровки измерителей оптической мощности, источников оптического излучения, аттенюаторов, оптических тестеров; измерений оптической мощности и ослабления в оптических волокнах (ОВ) и оптических компонентах, генерации постоянного оптического излучения на фиксированных длинах волн.
Описание
К данному типу относятся рабочие эталоны средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М с заводскими номерами: зав. № 69, зав. № 70.
Принцип действия РЭСМ-ВС-М основан на генерировании стабилизированного оптического излучения с помощью лазерных диодов на фиксированных длинах волн и измерении оптической мощности высокоточным измерителем оптической мощности.
В состав РЭСМ-ВС-М входит:
- измеритель оптической мощности (ИОМ) с комплектом измерительных преобразователей;
- комплект источников оптического излучения;
- аттенюатор волоконно-оптический;
- преобразователи фотоэлектрические измерительные (ПР-3К и ПР-3И);
- спектральная установка.
Измеритель оптической мощности (ИОМ) с комплектом измерительных преобразователей предназначен для измерений оптической мощности источников с волоконнооптическим выходом. Принцип действия основан на преобразовании фотодиодами оптического сигнала в электрический с последующим усилением, преобразованием в цифровую форму, обработкой и отображением измеренного значения оптической мощности на индикаторе и экране ПК.
Комплект источников оптического излучения предназначен для формирования постоянных уровней оптической мощности с различными длинами волн.
Аттенюатор волоконно-оптический служит для ослабления уровня мощности оптического излучения при сличении с рабочим средством измерений.
Преобразователи фотоэлектрические измерительные ПР-3К и ПР-3И предназначены (совместно с осциллографом) для контроля формы оптического сигнала при поверке источников импульсного оптического излучения. Между собой преобразователи отличаются рабочим спектральным диапазоном.
В состав спектральной установки входит монохроматор МДР-206, осветитель с галогенной лампой МОЛГ и насадка с волоконным входом. В качестве опорного приёмника с известной спектральной характеристикой используется измеритель оптической мощности - опорный приёмник (ИОМ-ОП) аналогичный по конструкции ИОМ.
Блоки, входящие в состав РЭСМ-ВС-М, выполнены в пластиковых, либо металлических корпусах для настольной установки.
Управление работой РЭСМ-ВС-М осуществляется с помощью персонального компьютера.

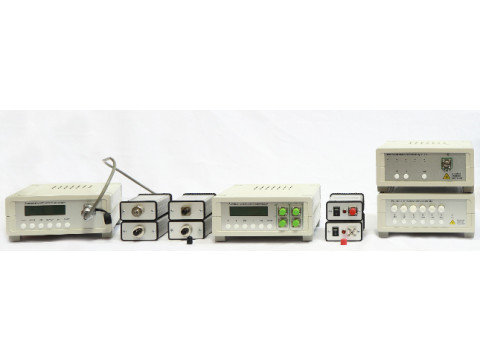

Внешний вид блоков, входящих в состав РЭСМ-ВС-М, представлен на рисунках 1 - 2.
Заводской номер в виде цифрового обозначения, представляющего собой последовательность арабских цифр, располагается на задних панелях блоков РЭСМ-ВС-М (ИОМ, источников излучения, аттенюатора волоконно-оптического), нанесен методом металлографики, обеспечивающим возможность прочтения и сохранность в процессе эксплуатации.
Для защиты от несанкционированного доступа к элементам схемы корпуса ИОМ, источников излучения, аттенюатора волоконно-оптического и монохроматора пломбируются методом наклеивания пломбирующей наклейки на угловую крышку, закрывающую доступ к одному из винтов крепления крышки корпуса соответствующего блока.
Нанесение знака поверки на РЭСМ-ВС-М не предусмотрено.

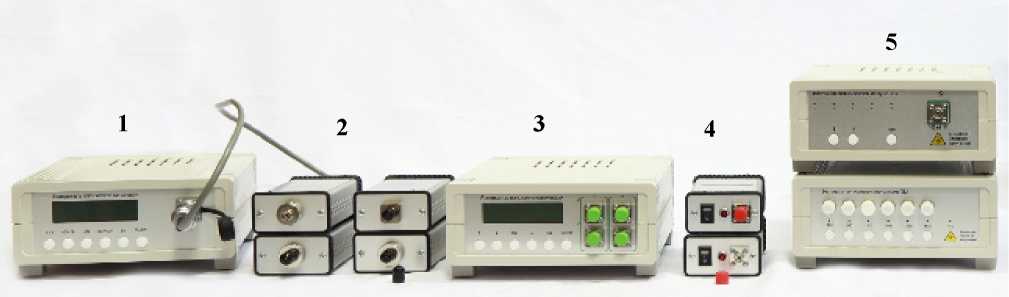

1 - ИОМ, 2 - измерительные преобразователи, 3 - аттенюатор волоконно-оптический, 4 - преобразователи фотоэлектрические измерительные,
5 - комплект источников оптического излучения
Рисунок 1 - Внешний вид ИОМ с измерительными преобразователями, аттенюатора волоконно-оптического, преобразователей фотоэлектрических измерительных, комплекта источников оптического излучения
Места нанесения маркировки

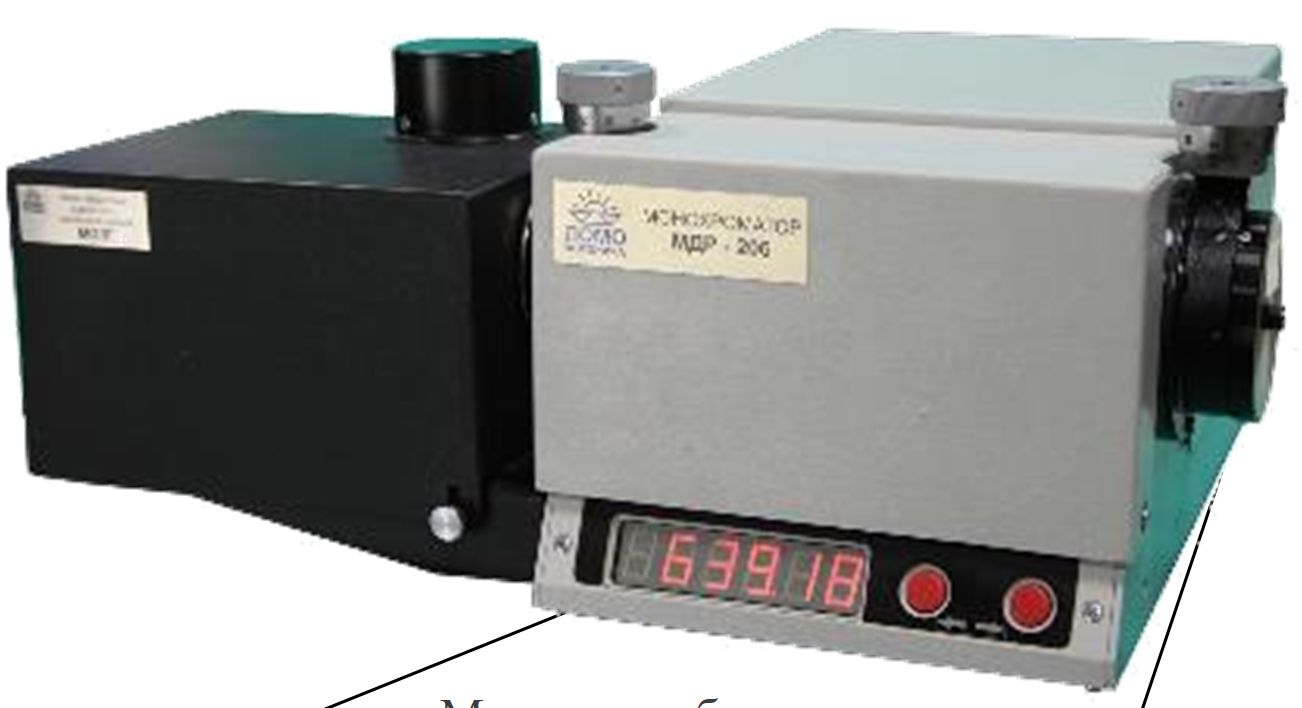

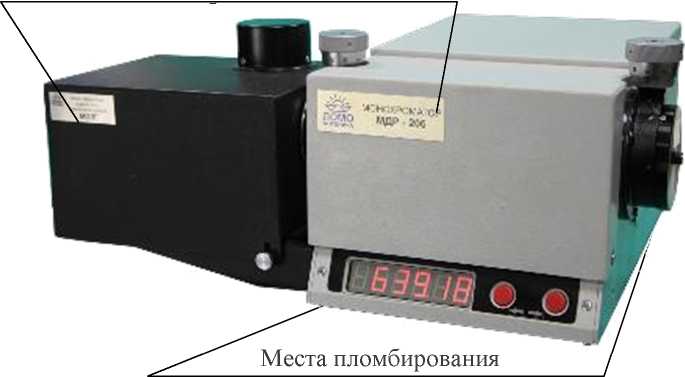

Рисунок 2 - Внешний вид, места пломбирования и маркировки комплекта монохроматора
Место пломбирования

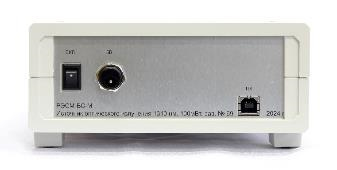

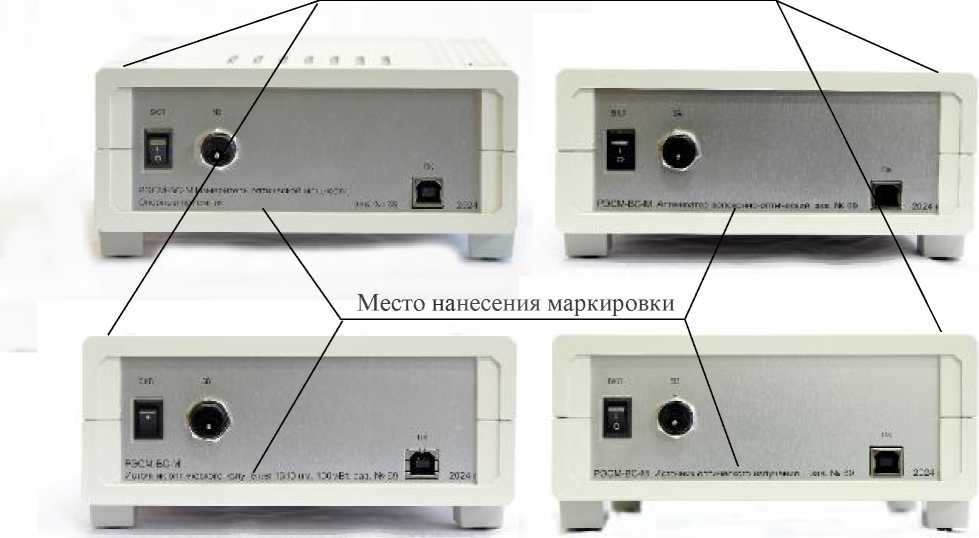

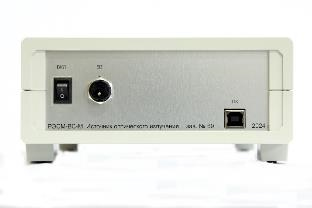

Рисунок 3 - Места маркировки и установки пломб ИОМ, оптического аттенюатора и источников излучения
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой РЭСМ-ВС-М. ПО разделено на две части. Метрологически значимая часть ПО прошита в энергонезависимой памяти ИОМ, ИОМ-ОП монохроматора РЭСМ-ВС-М. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Программа рабочего эталона РЭСМ-В | |
|
Идентификационное наименование ПО |
RESM_O |
|
Номер версии (идентификационный номер) ПО |
1.2.5.2 и выше |
|
Программа спектральной установки | |
|
Идентификационное наименование ПО |
MONO_2007 |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики РЭСМ-ВС-М
|
Наименование характеристики |
Значение | |
|
РЭСМ-ВС-М зав. № 69 |
РЭСМ-ВС-М зав. № 70 | |
|
Диапазон измерений средней мощности оптического излучения, Вт |
от 1 •IO-10 до 1 | |
|
Рабочий спектральный диапазон, нм |
от 500 до 1660 | |
|
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки1), % |
±2 | |
|
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне, % |
±5 | |
|
Пределы допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения2), % |
±1 | |
|
Длины волн источников излучения, нм |
850±10 980±10 1300±10 1310±5 1310±103) 1490±5 1550±5 1625±5 |
850±10 1310±5 1310±103) 1490±5 1550±5 1625±5 1650±5 |
|
Мощность оптического излучения на выходе источников излучения, мВт, не менее: - источники стандартной мощности - источник повышенной мощности |
2,5 80 | |
|
Нестабильность мощности излучения источников за 15 минут, %, не более: - источники стандартной мощности - источник повышенной мощности |
0,3 1,0 | |
|
Время нарастания переходной характеристики преобразователя фотоэлектрического измерительного, нс, не более |
1 | |
|
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника в рабочем диапазоне длин волн, % |
±5 | |
|
Наименование характеристики |
Значение |
|
РЭСМ-ВС-М РЭСМ-ВС-М зав. № 69 зав. № 70 | |
|
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн, нм |
±1 |
|
1) Длины волн градуировки соответствуют длинам волн источников излучения РЭСМ-ВС-М; 2) В диапазоне измерений средней мощности оптического излучения от 1Э0’10 до 1Э0’2 Вт или от 1Э0’7 до 1 Вт; 3) Источник повышенной мощности. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется: от сети переменного тока - напряжение, В - частота, Г ц |
230±23 50±0,5 |
|
Габаритные размеры, мм, не более: - ИОМ - ИОМ-ОП - измерительный преобразователь - источник оптического излучения стандартной мощности - источник оптического излучения повышенной мощности - аттенюатор волоконно-оптический - преобразователь фотоэлектрический измерительный - монохроматор - осветитель монохроматора |
210x160x75 210x160x75 140x60x35 210x160x75 210x160x75 210x160x75 140x60x35 320x240x170 200x160x160 |
|
Масса РЭСМ-ВС-М, кг, не более |
20,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 95 до 105 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М зав.№ 69 в составе: | ||
|
Измеритель оптической мощности |
ИОМ зав. № 69 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Комплект измерительных преобразователей |
- ИОМ 10 500-1000 зав. № 69 ИОМ 10 1000-1600 зав. № 69 ИОМ 1000 500-1000 зав. № 69 ИОМ 1000 1000-1600 зав. № 69 |
- 1 шт. 1 шт. 1 шт. 1 шт. |
|
Источник оптического излучения одномодовый |
зав. № 69 |
1 шт. |
|
Источник оптического излучения многомодовый |
зав. № 69 |
1 шт. |
|
Источник оптического излучения повышенной мощности |
зав. № 69 |
1 шт. |
|
Аттенюатор волоконно-оптический |
зав. № 69 |
1 шт. |
|
Преобразователь фотоэлектрический измерительный |
ПР-3К зав. № 69 |
1 шт. |
|
Преобразователь фотоэлектрический измерительный |
ПР-3И зав. № 69 |
1 шт. |
|
Спектральная установка в составе: - монохроматор - осветитель монохроматора - измеритель оптической мощности - опорный приёмник - измерительный преобразователь - измерительный преобразователь |
МДР-206 зав. № АТ0004 МОЛГ зав. № АТ0004 ИОМ-ОП зав. № 69 ИОМ-ОП 10 500-1000 зав. № 69 ИОМ-ОП 10 10001600 зав. № 69 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Комплект волоконно-оптических кабелей и разветвителей |
- |
1 шт. |
|
Комплект коаксиальных кабелей, тройников и нагрузок |
- |
1 шт. |
|
Комплект блоков питания и сетевых кабелей |
- |
1 шт. |
|
Кабель интерфейсный USB-A - USB-B |
- |
2 шт. |
|
Персональный компьютер - ноутбук |
- |
1 шт. |
|
Накопитель с программным обеспечением, руководством по эксплуатации |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М зав. №70 в составе: | ||
|
Измеритель оптической мощности |
ИОМ зав. № 70 |
1 шт. |
|
Комплект измерительных преобразователей |
- ИОМ 10 500-1000 зав. № 70 ИОМ 10 1000-1600 зав. № 70 ИОМ 1000 500-1000 зав. № 70 ИОМ 1000 1000-1600 зав. № 70 |
- 1 шт. 1 шт. 1 шт. 1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Источник оптического излучения одномодовый |
зав. № 70 |
1 шт. |
|
Источник оптического излучения повышенной мощности |
зав. № 70 |
1 шт. |
|
Аттенюатор волоконно-оптический |
зав. № 70 |
1 шт. |
|
Преобразователь фотоэлектрический измерительный |
ПР-3К зав. № 70 |
1 шт. |
|
Преобразователь фотоэлектрический измерительный |
ПР-3И зав. № 70 |
1 шт. |
|
Спектральная установка в составе: - монохроматор - осветитель монохроматора - измеритель оптической мощности - опорный приёмник - измерительный преобразователь - измерительный преобразователь |
МДР-206 зав. № АТ0002 МОЛГ зав. № АТ0002 ИОМ-ОП зав. № 70 ИОМ-ОП 10 500-1000 зав. № 70 ИОМ-ОП 10 10001600 зав. № 70 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Комплект волоконно-оптических кабелей и разветвителей |
- |
1 шт. |
|
Комплект коаксиальных кабелей, тройников и нагрузок |
- |
1 шт. |
|
Комплект блоков питания и сетевых кабелей |
- |
1 шт. |
|
Кабель интерфейсный USB-A - USB-B |
- |
2 шт. |
|
Персональный компьютер - ноутбук |
- |
1 шт. |
|
Накопитель с программным обеспечением, руководством по эксплуатации |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Эксплуатационные документы: | ||
|
Руководство по эксплуатации |
КВФШ.201119.076РЭ |
1 экз. |
|
Паспорт |
КВФШ.201119.076ПС зав. №69 |
1 экз. |
|
Паспорт |
КВФШ.201119.076ПС зав. №70 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе КВФШ.201119.076РЭ «Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС-М. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
