Хроматографы газовые промышленные SFGC-3000А
| Номер в ГРСИ РФ: | 95791-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Хроматографы газовые промышленные SFGC-ЗОООА (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95791-25 | ||||||
| Действует | по 02.07.2030 | ||||||
| Наименование | Хроматографы газовые промышленные | ||||||
| Модель | SFGC-3000А | ||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | efdd0629-b05d-b9db-3f86-4016994dfa99 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-853-2025 Государственная система обеспечения единства измерений. Хроматографы газовые промышленные SFGC-3000А. Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95791-25: Описание типа
2025-95791-25.pdf
|
Скачать | 746.9 КБ | |
|
95791-25: Методика поверки
МП-853-2025
2025-mp95791-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Хроматографы газовые промышленные SFGC-3000A (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.
Описание
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, конструктивно представляющие собой единый корпус, внутри которого смонтированы блок пробоотбора, термостат колонок, система защиты от внутреннего давления и детекторы.
В зависимости от решаемой аналитической задачи хроматограф может быть укомплектован детекторами из следующего перечня:
- Детектор по теплопроводности (ДТП);
- Микродетектор по теплопроводности (мДТП);
- Пламенно-ионизационный детектор (ПИД), может выпускаться в комплектации со встроенным каталитическим преобразователем метана;
- Пламенно-фотометрический детектор (ПФД);
- Плазменно-эмиссионный детектор (ПЭД).
Управление хроматографом, сбор и обработка измерительных данных, осуществляется с персонального компьютера с помощью программного обеспечения NovaVIEW.
Хроматографы выпускаются во взрывозащищенном исполнении.
Общий вид хроматографов представлен на рисунке 1.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую к боковой стенке хроматографа. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

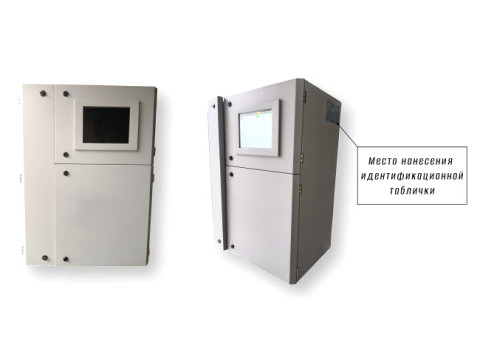

Рисунок 1 - Общий вид хроматографов газовых промышленных SFGC-3000A с указанием места нанесения идентификационной таблички
Модель: SFGC-3000A
Зав. №
Goocoi 1X0001 L П L ILaI
ЕАЭС KG417/039.CN.02.03385
промышленные
Место нанесения заводского номера
ин. Скорость Продувочного Потока:
Мин. Продолжительность Очистки:
Мин. Избыточное Давление:
Макс. Избыточное Давление:
Мин. Давление на контроллере продувки:
Макс. Давление на контроллере продувки:
Макс. Скорость утечки:
Макс. Давление в системе удержания горючего газа:
Макс. Давление в системе удержания горючего газа.
160
29
18
1L/min I min mbar mbar
240V AC
mbar
Ватты
500W
60 N/A
bar bar L/min mbar mbar
Температура, окружающей среды
Минимум:
Максимум.
-20 C
+40 C
1 Ex pxb IIB + H? T3 Gb X
-------------------В этом герметичном корпусе находится аккумулятор, который остается подключенным после . . р отключения внешнего источника питания Если корпус остается незащищенным в течение
ПРЕДУПРЕЖДЕНИЕ ---
Рисунок 2 - Идентификационная табличка хроматографов газовых промышленных SFGC-3000A с указанием места нанесения заводского номера
Программное обеспечение
Хроматографы эксплуатируются с программным обеспечением NovaVIEW (далее - ПО), которое позволяет выполнять следующие функции: управление хроматографом, передача данных, получение хроматограмм, обработка и хранение результатов измерений, построение градуировочных графиков, проведение диагностических проверок хроматографа и отдельных его блоков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
NovaVIEW |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.1.9 |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики хроматографов нормированы с учетом влияния ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения), не более: - ДТП, мДТП, г/см3 (пропан) - ПИД, г/с (метан) - ПФД, г/с (по сере в сероводороде) - ПФД, г/с (по фосфору в метилпаратионе) - ПЭД, г/с (метан) |
2-10-4 240’6 2-10-3 240’4 5-10-8 |
|
Предел допускаемого относительного среднеквадратичного отклонения (СКО) выходных сигналов (по площади пика), % |
2 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 24 ч непрерывной работы, % |
±3 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Г ц |
от 110 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
1000 750 550 |
|
Масса, кг, не более |
300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
Наименование характеристики |
Значение |
|
- относительная влажность, %, не более - атмосферное давление, кПа |
95 от 80 до 120 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP68 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex pxb IIB+H2 T3 Gb X |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный SFGC-3OOOA1) |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
SFGC3000А-001.РЭ.ПС |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 2.2 «Устройство и принцип работы хроматографов» документа SFGC3000А-001.РЭ.ПС «Хроматографы газовые промышленные SFGC-3OOOA. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Хроматографы газовые промышленные SFGC-3OOOA. Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
