Теплосчетчики ФЛЕКСУС ПЛЮС
| Номер в ГРСИ РФ: | 95801-25 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | АО "ТЕККНОУ", г.С.-Петербург |
Теплосчетчики ФЛЕКСУС ПЛЮС (далее - теплосчетчики) предназначены для измерений тепловой энергии, тепловой мощности, объемного расхода (объема) теплоносителя, температуры и разницы температур теплоносителя в трубопроводах, текущего времени и избыточного давления в трубопроводах закрытых систем теплопотребления, водоснабжения и водоотведения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95801-25 | ||||||
| Действует | по 03.07.2030 | ||||||
| Наименование | Теплосчетчики | ||||||
| Модель | ФЛЕКСУС ПЛЮС | ||||||
| Модификации |
ФЛЕКСУС ПЛЮС-1-7-4-12-12-1,6 |
||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1a255d87-e92e-a86c-4a11-257d015dd115 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Теккноу», РОССИЯ, 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-173-24 Государственная система обеспечения единства измерений. Теплосчетчики ФЛЕКСУС ПЛЮС. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95801-25: Описание типа
2025-95801-25.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95801-25: Методика поверки
МП-НИЦЭ-173-24
2025-mp95801-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
95801-25: Описание типа
2025-95801-25-1.pdf
|
Скачать | 2.7 MБ | |
|
95801-25: Методика поверки
МП-НИЦЭ-173-24
2025-mp95801-25-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Теплосчетчики ФЛЕКСУС ПЛЮС (далее - теплосчетчики) предназначены для измерений тепловой энергии, тепловой мощности, объемного расхода (объема) теплоносителя, температуры и разницы температур теплоносителя в трубопроводах, текущего времени и избыточного давления в трубопроводах закрытых систем теплопотребления, водоснабжения и водоотведения.
Описание
Принцип действия теплосчетчиков основан на обработке тепловычислителем измерительных сигналов, поступающих от первичных измерительных преобразователей (расхода, давления, температуры), вычислении, архивации и отображении на цифровом индикаторе тепловычислителя результатов измерений:
- суммарного с нарастающим итогом значения количества тепловой энергии, ГДж;
- текущего значения тепловой мощности, ГДж/ч (в зависимости от используемого тепловычислителя);
- суммарных с нарастающим итогом значений объема теплоносителя, м3;
- текущего значения объемного расхода теплоносителя, м3/ч;
- текущего значения температуры теплоносителя, °С;
- текущего значения разности температур теплоносителя, в подающем и обратном трубопроводах, °С;
- текущего значения избыточного давления, МПа;
- текущего значения времени, чч.мм.сс.
В теплосчетчиках реализована передача собранной и архивной информации по интерфейсам связи.
Конструктивно теплосчетчики состоят из составных измерительных каналов, включающих в себя: тепловычислитель, первичные измерительные преобразователи расхода (ультразвуковой расходомер), давления, температуры.
Теплосчетчики выпускаются в исполнениях, отличающихся типом системы, типом используемых первичных измерительных преобразователей расхода, типом используемого тепловычислителя, количеством и конструктивными особенностями используемых первичных измерительных преобразователей расхода, конструктивными особенностями используемых первичных измерительных преобразователей температуры, верхней границей диапазона измерений избыточного давления, типом используемого первичного измерительного преобразователя давления.
Перечень средств измерений, входящих в составные измерительные каналы теплосчетчиков, представлен в таблице 1.
Таблица 1 - Перечень средств измерений, входящих в составные измерительные каналы теплосчетчиков________________________________________________________________________
_________________________________Т епловычислители_________________________________ Приборы вторичные теплоэнергоконтроллеры ИМ2300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 14527-17), исполнения: ИМ2300Н1, ИМ2300ЩМ1, :HM2300DIN, ИМ2300 DIN-ВМ (исполнение HM2300DIN с выносным измерительным модулем ИМ2300ВМ), ИМ2300ИРР.______________
Преобразователи расчетно-измерительные ТЭКОН-19 (рег. № 61953-15)._____________________
Тепловычислители СПТ962 (рег. № 64150-16)._____________________________________________
Тепловычислители СПТ961 (рег. № 35477-12)._____________________________________________
Тепловычислители СПТ940 (рег. № 72098-18)._____________________________________________
Вычислители количества теплоты ВКТ-7 (рег. № 77851-20)._________________________________
___________________Первичные измерительные преобразователи расхода___________________ Расходомеры ультразвуковые ФЛЕКСУС (рег. № 74169-19), серии: 4ХХ, 5ХХ, 6ХХ и 7ХХ (с рабочими диапазонами скоростей потока от -10 до -0,04 м3/с и от +0,04 до +10 м3/с).____________
Первичные измерительные преобразователи температуры 1) _______________________(далее - термопреобразователи сопротивления)_______________________ Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (рег. № 46155-10), модификации (исполнения): ТПТ-1 (ТПТ-1-1, ТПТ-1-2, ТПТ-1-3, ТПТ-1-4, ТПТ-1-5), ТПТ-17 (ТПТ-17-1), ТПТ-19 (ТПТ-19-1, ТПТ-19-2, ТПТ-19-3)._______________________
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (рег. № 46156-10).____________________________
Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 (рег. № 39144-08), модификация (исполнения): ТПТ-15 (ТПТ-15-1, ТПТ-15-2, ТПТ-15-3).________________________________________________________________________________
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (рег. № 39145-08), модификации: КТПТР-05, КТПТР-05/1._____________
Термопреобразователи сопротивления платиновые ТСП-Н (рег. № 38959-17).__________________
Комплекты термопреобразователей сопротивления КТСП-Н (рег. № 38878-17).________________
__________________Первичные измерительные преобразователи давления__________________ Преобразователи давления измерительные Viatran (рег. № 74921-19), модификации: 345, 347, 423, 548, 570._________________________________________________________________________________________
Преобразователи давления измерительные СДВ (рег. № 28313-11), модификация СДВ-И-M(1,60)-M20x1,5._________________________________________________________________________
Примечание - 1) Допускается использование теплосчетчиков совместно
с термопреобразователями сопротивления не хуже класса А по ГОСТ 6651-2009.
Структура условного обозначения исполнений теплосчетчиков приведена в таблице 2.
Таблица 2 - Структура условного обозначения исполнений теплосчетчиков
|
Структура условного обозначения теплосчетчиков |
Варианты и расшифровка индексов |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип теплосчетчиков |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип системы: 1 - стационарная; 2 - портативная, с автономным питанием. |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип используемых первичных измерительных преобразователей расхода: 4 - расходомеры ультразвуковые ФЛЕКСУС серии 4ХХ; 5 - расходомеры ультразвуковые ФЛЕКСУС серии 5ХХ; 6 - расходомеры ультразвуковые ФЛЕКСУС серии 6ХХ; 7 - расходомеры ультразвуковые ФЛЕКСУС серии 7ХХ. |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип используемого тепловычислителя: 1 - прибор вторичный теплоэнергоконтроллер ИМ2300; 2 - преобразователь расчетно-измерительный ТЭКОН-19; 3 - тепловычислитель СПТ962; 4 - тепловычислитель СПТ961; 5 - тепловычислитель СПТ940; 6 - вычислитель количества теплоты ВКТ-7. |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Количество и конструктивные особенности используемых первичных измерительных преобразователей расхода: Х4 - количество используемых первичных измерительных преобразователей расхода; Х5 - принимает значение 1 (одноканальный расходомер), 2 (двухканальный расходомер), 4 (четырехканальный расходомер). |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Конструктивные особенности используемых первичных измерительных преобразователей температуры: Хб - принимает значения: 1 (врезные термопреобразователи сопротивления), 2 (термопреобразователи сопротивления, устанавливаемые в колодец); Х7 - количество используемых первичных преобразователей температуры. |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Верхняя граница диапазона измерений избыточного давления используемого первичного измерительного преобразователя давления. |
|
Примечание - В случае использования первичных преобразователей расхода, температуры, давления различных исполнений/модификаций индексы могут дублироваться. | |
Серийный номер наносится на маркировочную табличку на корпус тепловычислителя из состава теплосчетчика любым технологическим способом в виде цифрового кода.

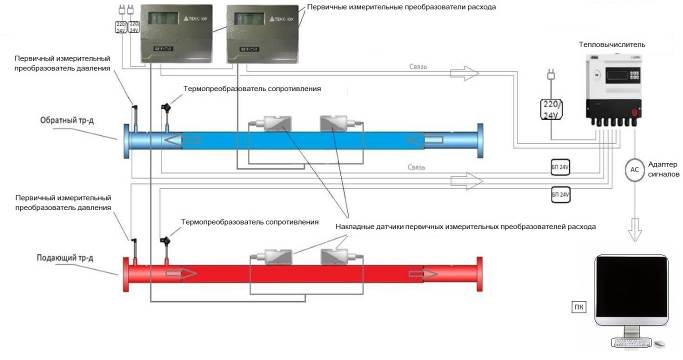

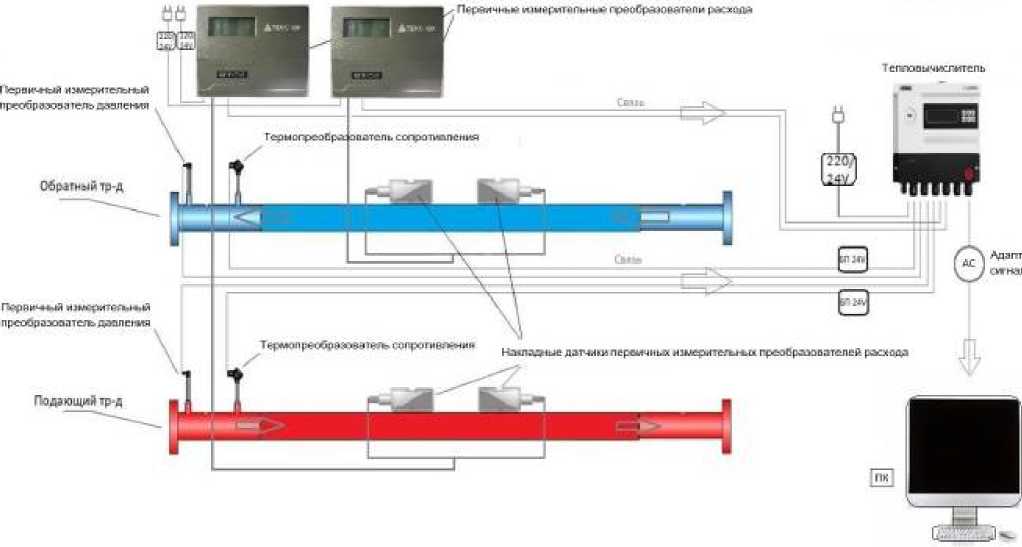

Обобщенная блок-схема структуры компонентов теплосчетчиков представлена на рисунке 1.
Рисунок 1 - Обобщенная блок-схема структуры компонентов теплосчетчиков
Максимально возможное число трубопроводов, которое может охватить один теплосчетчик - 16. В таблице 3 представлены типы выходных сигналов, поступающих от первичных измерительных преобразователей расхода, температуры, давления на входы используемого тепловычислителя.
Таблица 3 - Типы связующих сигналов
|
Первичные измерительные преобразователи |
Тип сигнала |
|
Первичные измерительные преобразователи расхода |
Сила постоянного тока (мА), электрические импульсы (имп.), частота электрических импульсов (Гц), цифровые данные |
|
Первичные измерительные преобразователи температуры |
Сопротивление постоянному току (Ом) |
|
Первичные измерительные преобразователи давления |
Сила постоянного тока (мА) |

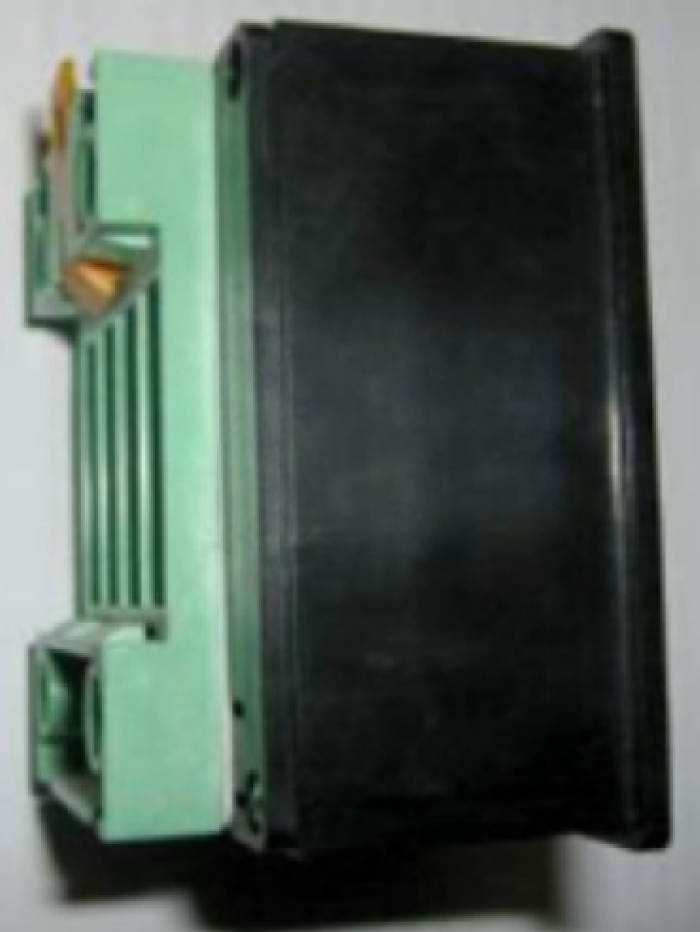

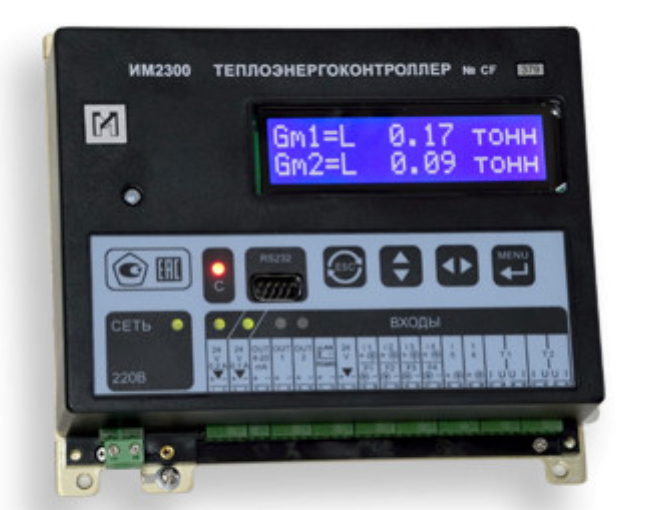

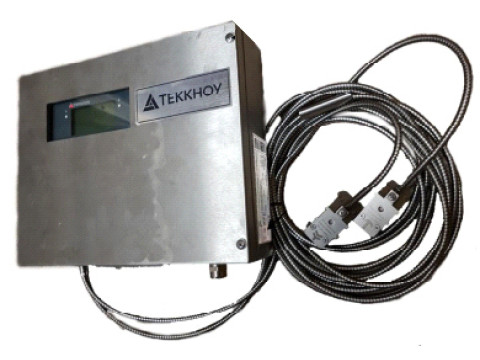

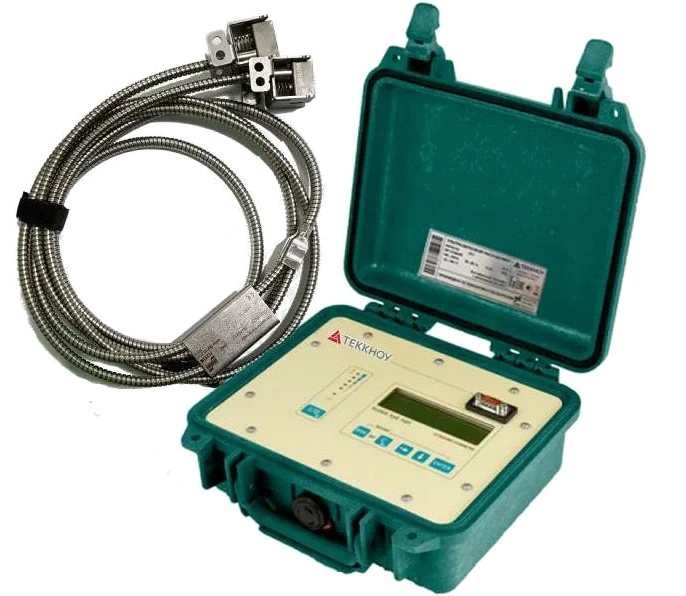

Общий вид используемых тепловычислителей c указанием места нанесения маркировочной таблички теплосчетчика представлен на рисунке 2.
Место нанесения маркировочной таблички теплосчетчика
ИМ2300Н1
ИМ2300ЩМ1
ИМ2300DIN
Место нанесения маркировочной таблички теплосчетчика
ИМ2300ИРР
Выносной измерительный модуль ИМ2300ВМ

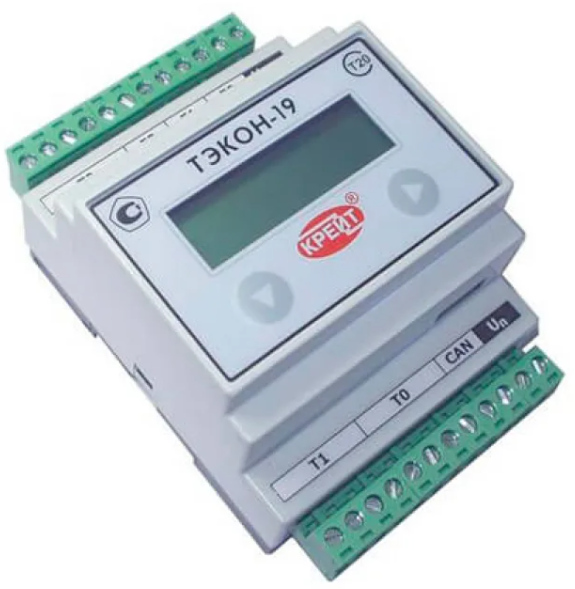

ТЭКОН-19
Место нанесения маркировочной таблички теплосчетчика

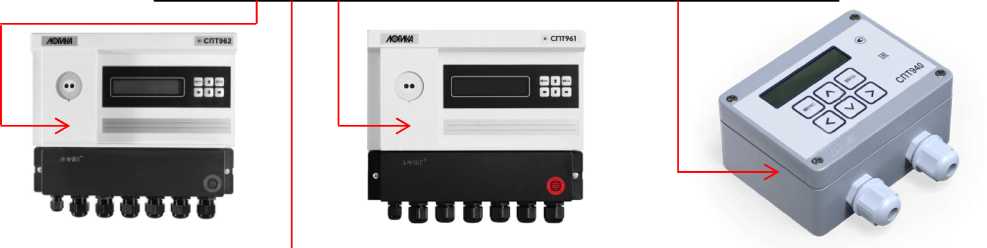

СПТ962

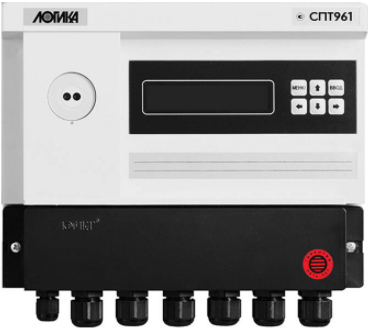

СПТ961

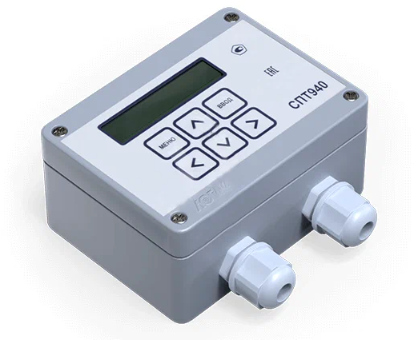

СПТ940

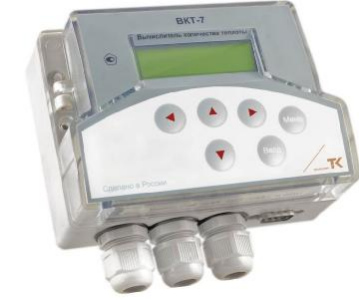

ВКТ-7
Рисунок 2 - Общий вид используемых тепловычислителей c указанием места нанесения маркировочной таблички теплосчетчика

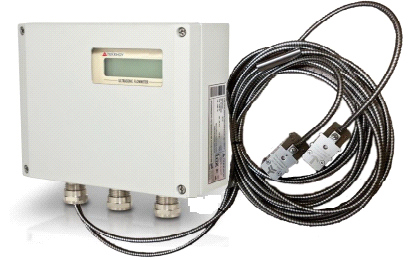

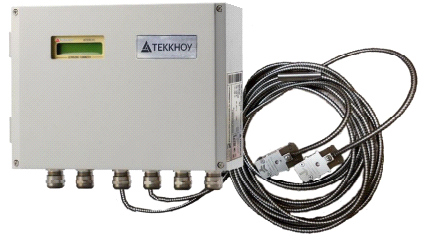

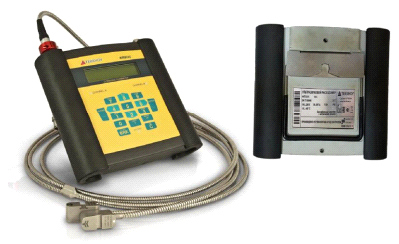

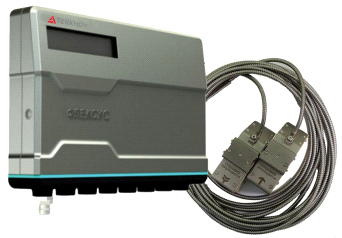

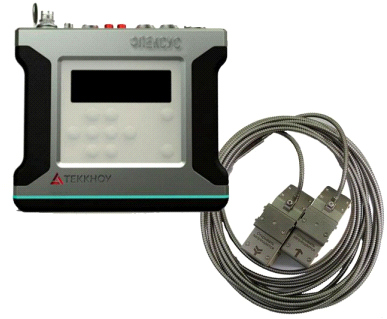

Общий вид используемых первичных измерительных преобразователей расхода представлен на рисунке 3.
Серия 4ХХ
Серия 5ХХ
Серия 6ХХ
Серия 7ХХ
Рисунок 3 - Общий вид используемых первичных измерительных преобразователей расхода

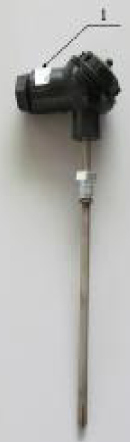

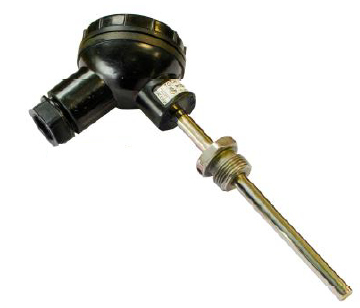

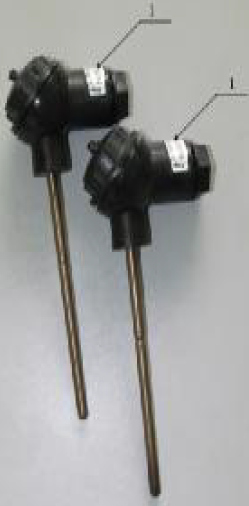

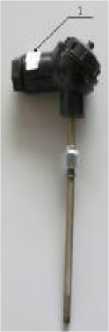

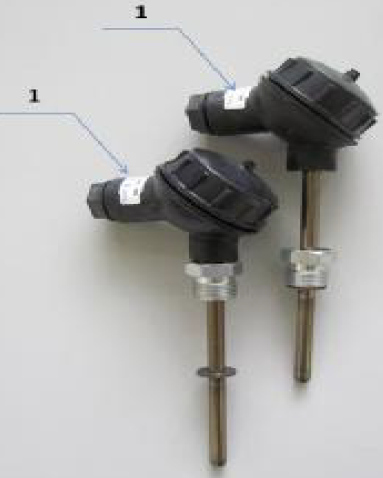

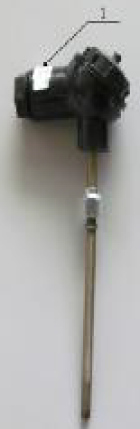

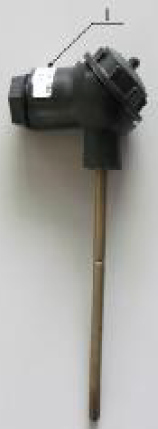

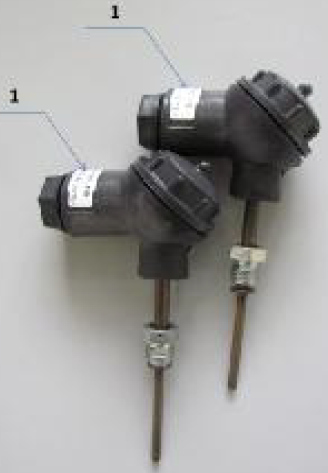

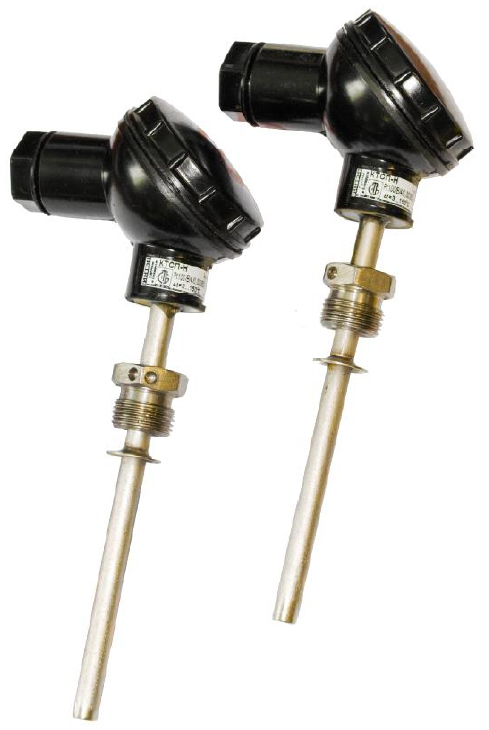

Общий вид используемых первичных измерительных преобразователей температуры и давления представлен на рисунке 4.
Первичные измерительные преобразователи температуры
ТПТ-1-1
ТПТ-1-2
ТПТ-1-3
ТПТ-1-4
ТПТ-1-5
ТПТ-17-1
ТПТ-17-2
ТПТ-19-1
ТПТ-19-2
ТПТ-19-3
КТПРТР-01 (ТПТ-1)
КТПТР-03
КТПТР-06
КТПТР-07
КТПТР-08
ТПТ-15-1
ТПТ-15-2
ТПТ-15-3
КТПТР-05
КТПТР-05/1
ТСП-Н
КТСП-Н

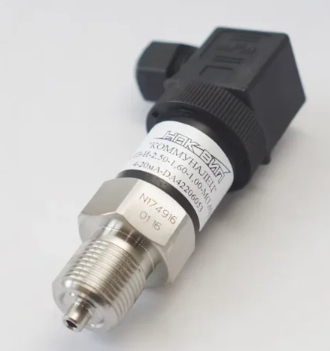

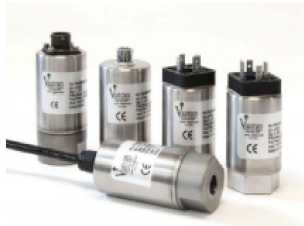

Первичные измерительные преобразователи давления
Viatran модификация 347
Viatran модификация 548
Viatran
СДВ-И-М(1,60)-М20х1,5
Viatran модификация 345
Viatran модификация 570
Рисунок 4 - Общий вид используемых первичных измерительных преобразователей температуры и давления

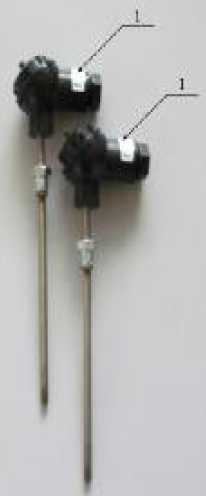

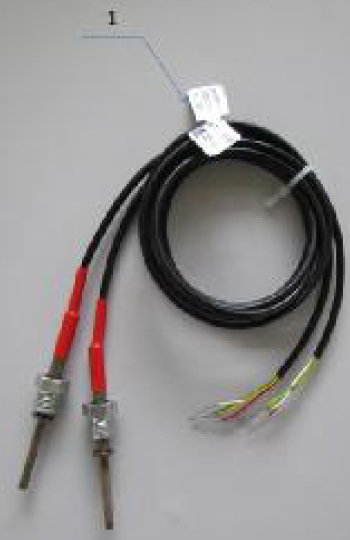

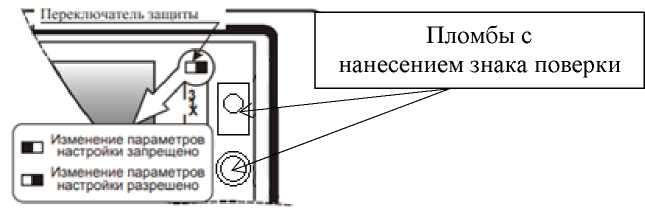

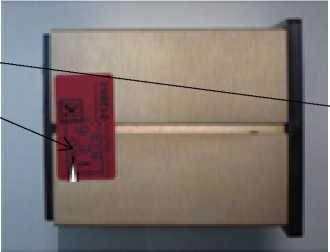

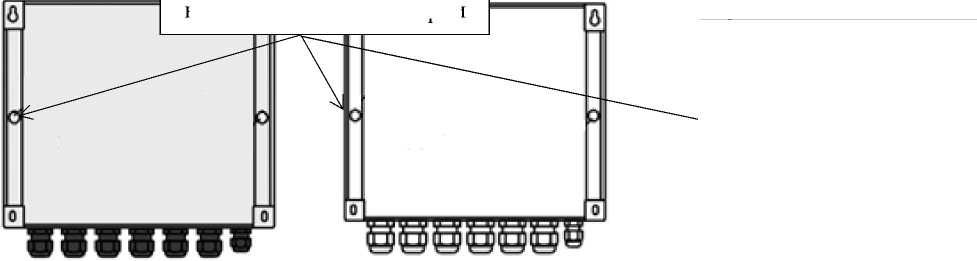

Схемы пломбировки от несанкционированного доступа с указанием мест ограничения доступа к местам настройки (регулировки) и мест нанесения знака поверки приведены на рисунке 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки. Места нанесения знака утверждения типа и серийного номера приведены на рисунке 6.
Пломбы с
При использовании тепловычислителя ИМ2300 DIN-ВМ
При использовании тепловычислителя ИМ2300ИРР
Пломбы с нанесением знака поверки
При использовании тепловычислителя ИМ2300Н1
При использовании тепловычислителя ИМ2300ЩМ1
При использовании тепловычислителя ИМ2300DIN
При использовании тепловычислителя ТЭКОН-19
Пломбы с нанесением знака поверки
При использовании тепловычислителя СПТ962
При использовании тепловычислителя СПТ961
При использовании тепловычислителя СПТ940
При использовании тепловычислителя ВКТ-7
Пломбы с
нанесением знака
поверки

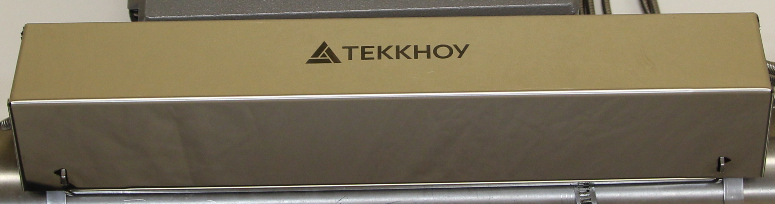

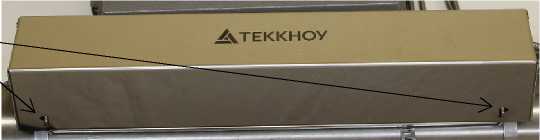

Схема пломбирования первичных измерительных преобразователей расхода
Рисунок 5 - Схемы пломбировки от несанкционированного доступа с указанием мест ограничения доступа к местам настройки (регулировки) и мест нанесения знака поверки
Место нанесения серийного номера
Маркировочная табличка
ТЕПЛОСЧЕТЧИК
ФЛЕКСУС ПЛЮС
Мод.: ФЛЕКСУС ПЛЮС-1-7-3-21-12-1
SN 00000001
~ 100...230 В, 15 Вт
-40...+60 °C
Все кабельные вводы с метрической резьбой
2022 г.
Место нанесения знака утверждения типа
^Efl[
Рисунок 6 - Места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программным обеспечением (далее - ПО) теплосчетчиков является программное обеспечение тепловычислителя утвержденного типа, входящего в его состав.
Данные о ПО средств измерений, входящих в состав теплосчетчика, отражены в соответствующих сведениях об утвержденном типе, размещенных в Федеральном информационном фонде по обеспечению единства измерений.
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхняя граница диаметра условного прохода трубопровода Думах, мм |
12000 |
|
Нижняя граница диаметра условного прохода трубопровода Д\\п\. мм |
6 |
|
Верхняя граница рабочего диапазона скоростей потока теплоносителя Vmax, м/с |
±10 |
|
Нижняя граница рабочего диапазона скоростей потока теплоносителя Vmin, м/с |
от ±0,05 до ±0,40 1) |
|
Верхний предел диапазона измерений объемного расхода G в, м3/ч |
2.83Jb\iA\2A'\iA.v 10-3 |
|
Нижний предел диапазона измерений объемного расхода G н, м3/ч |
2.83A!b\n\2A'\iiv 10-3 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя G, %, для теплосчетчиков: - 1 класса по ГОСТ Р 51649-2014 - 2 класса по ГОСТ Р 51649-2014 |
±(1+0,01- G в/G н), но не более, чем ±3,5 ±(2+0,02^ G в/G н), но не более, чем ±5,0 |
|
Верхний предел измерений температуры теплоносителя tв, °С, не менее |
+90 2) |
|
Нижний предел измерений температуры теплоносителя tн °С, не менее |
+1 |
|
Наименьший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Дtн 3), °С, не менее |
3 |
|
Наибольший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Дtв3), °С, не менее |
tв—5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
±(0,4+0,005-|t|) |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя Дt в подающем и обратном трубопроводах ЛД(, % |
±(0,5+3^Д tн/Д t) |
|
Пределы допускаемой относительной погрешности вычислителя тепловой энергии, % |
±(0,5+Д tн/Д t) |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии (тепловой мощности 4)), %, для теплосчетчиков: - 1 класса по ГОСТ Р 51649-2014 - 2 класса по ГОСТ Р 51649-2014 |
±(2+4^Д tн/Д t+0,01- Gв/ G), но не более, чем ±6,5 ±(з+4^Д tн/Д t+0,02^ Gв/ G), но не более, чем ±7,5 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,6 5) |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % |
±1 |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
У станавливаются в описании типа на применяемый тепловычислитель |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Примечания: 1) В зависимости от измеряемой разности температур теплоносителя в подающем и обратном трубопроводах при соблюдении требований к пределам допускаемой относительной погрешности измерений тепловой энергии (тепловой мощности). 2) Данная характеристика может принимать любое значение, входящее в диапазон измерений температур применяемых термопреобразователей сопротивления и тепловычеслителя, но не менее +90 °С. Конкретное значение указывается в паспорте на теплосчетчик. 3) Диапазон измерений зависит от комплекта поставки, характеризуется метрологическими и техническими характеристиками средств измерений, входящих в состав теплосчетчика. Конкретное значение указывается в паспорте на теплосчетчик. 4) При наличии данной характеристики в применяемом тепловычислителе. 5) Верхняя граница диапазона измерений избыточного давления может принимать значение больше чем 1,6 МПа, но пределы допускаемой абсолютной погрешности измерений избыточного давления не должны превышать указанных значений в данной таблице (при переводе приведенной погрешности в абсолютную). | |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
У станавливаются в описаниях типа на применяемые средства измерений |
|
Условия эксплуатации |
У станавливаются в описаниях типа на применяемые средства измерений |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
110000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку теплосчетчика любым технологическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
ФЛЕКСУС ПЛЮС |
1 шт. |
|
Руководство по эксплуатации 1) |
26.51.66 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание - 1) количество экземпляров оговаривается при заказе теплосчетчиков (допускается поставка руководства по эксплуатации на флеш-накопителе). | ||
Сведения о методах измерений
приведены в пункте 1.4 «Устройство и работа» руководства по эксплуатации 26.51.66 РЭ
«Теплосчетчики ФЛЕКСУС ПЛЮС. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 6.19.1 и 6.19.2);
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ГОСТ Р 56942-2016 «Автоматизированные измерительные системы контроля и учета тепловой энергии. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.66-001-44345622-2020 «Теплосчетчики ФЛЕКСУС ПЛЮС. Технические условия»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Постановление Правительства Российской Федерации от 18 ноября 2013 г. № 1034 «Правила коммерческого учета тепловой энергии, теплоносителя».
Другие Теплосчетчики
