Колонки заправочные СПГ JXJY-80-I (далее - Колонки) предназначены для автоматизированных измерений массы газа природного сжиженного при его отпуске потребителю.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95802-25 | |||||||||||||||||||||
| Действует | по 03.07.2030 | |||||||||||||||||||||
| Наименование | Колонки заправочные | |||||||||||||||||||||
| Модель | СПГ JXJY-80-I | |||||||||||||||||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 054a430b-07d3-a4ba-ff0e-5ab7d9d614f4 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd, КИТАЙ, 670, Gangtong North 3 Road, North Area, Chengdu Modern Industrial Port, Pidu district, Chengdu city, Sichuan Province, Китайская Народная Республика
Поверка
| Методика поверки / информация о поверке |
МП 1719-14-2024 Государственная система обеспечения единства измерений. Колонки заправочные СПГ JXJY-80-I. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95802-25: Описание типа
2025-95802-25.pdf
Файл устарел
|
Скачать | 147.4 КБ | |
|
95802-25: Методика поверки
МП 1719-14-2024
2025-mp95802-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95802-25: Описание типа
2025-95802-25-1.pdf
|
Скачать | 147.4 КБ | |
|
95802-25: Методика поверки
МП 1719-14-2024
2025-mp95802-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Колонки заправочные СПГ JXJY-80-I (далее - Колонки) предназначены для автоматизированных измерений массы газа природного сжиженного при его отпуске потребителю.
Описание
Принцип действия Колонок основан на вычислении массы сжиженного природного газа (далее - СПГ), отпущенного потребителю, на основании результатов прямых измерений массы жидкой фазы СПГ и возвращенной из заправляемой емкости массы отпарного газа. Отпарной газ образуется в результате испарения жидкого СПГ.
Масса СПГ, отпущенная потребителю, равна разнице массы жидкой фазы СПГ и массы отпарного газа, вытесненного из заправляемой емкости. Вычисление массы СПГ, отпущенной потребителю, осуществляет электронный блок, который состоит из контроллера и табло для отображения информации.
Колонки изготавливаются в закрытом корпусе для эксплуатации на улице и монтажа к горизонтальному основанию.
В состав Колонки входит система измерения массы криогенных сред Micro Motion, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №79215-20, обратных клапан, клапана аварийной остановки, запорные клапана, манометр (индикатор), датчика давления (индикатор), электронная система управления, два жидкокристаллических дисплея клиента, мини-принтер, блок клавиатуры с дисплеем, шланг СПГ с заправочным пистолетом, шланг отвода паров с пистолетом возврата, технологические трубы и корпус.
Общий вид Колонок представлен на рисунке 1.
Заводской номер Колонок, состоящий из латинских букв и арабских цифр, нанесен методом лазерной гравировки на маркировочные таблички, закрепленные на боковой стороне корпуса.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунке 2.
.11J111HI
Место нанесения заводского номера и знака утверждения типа

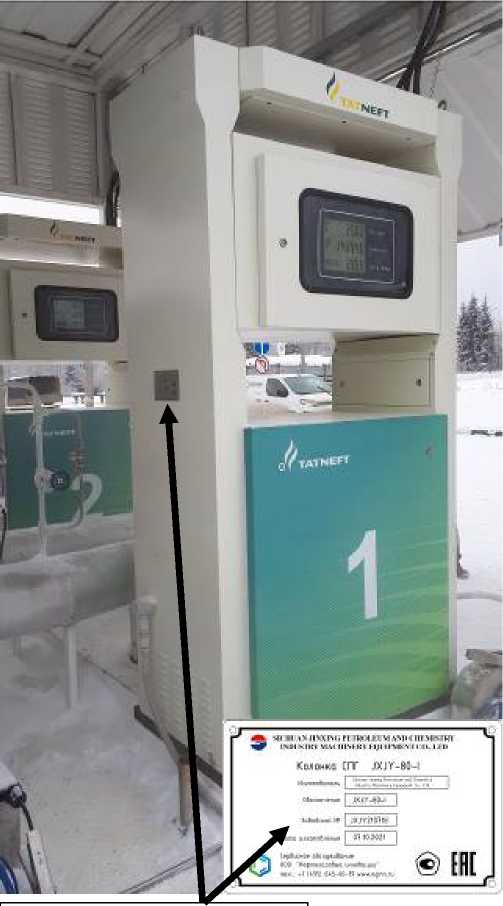

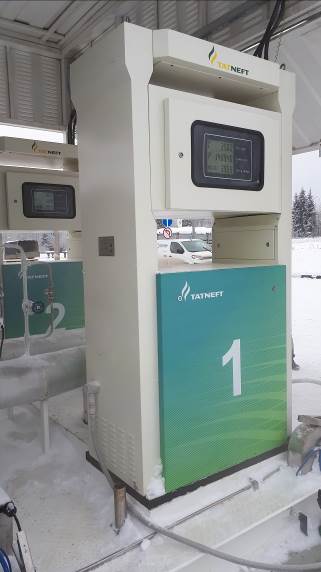

Рисунок 1 - Общий вид Колонок

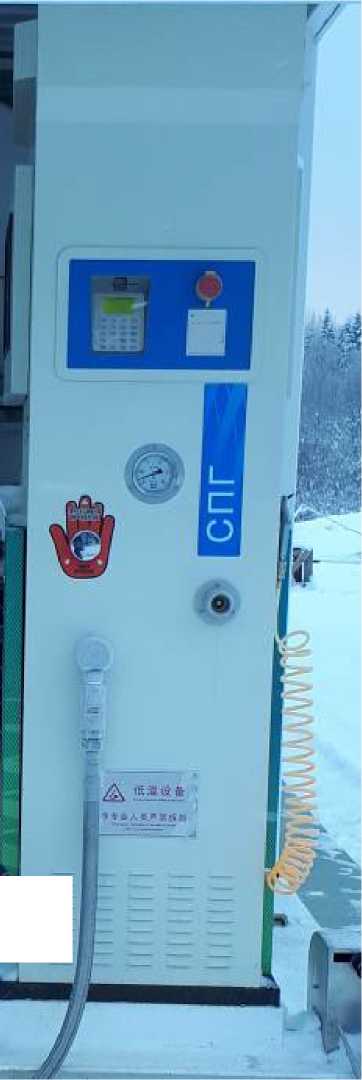

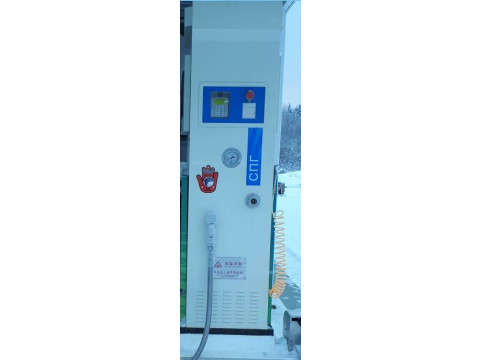

Рисунок 2 - Место нанесения знака поверки

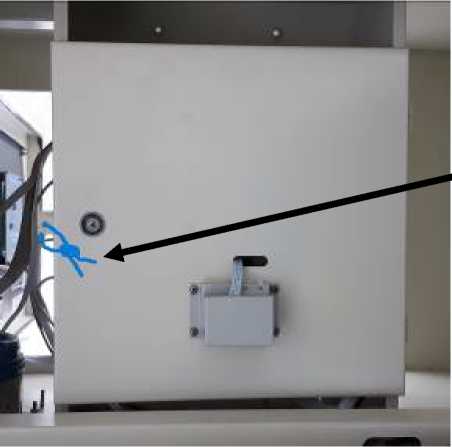

Место нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) Колонок является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается защитным кожухом.
Конструкция Колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно Колонки имеют механическую защиту электронного блока и отсутствуют программно-аппаратные интерфейсы связи.
ПО Колонок не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки контроллера электронного блока.
Идентификационные данные ПО Колонок приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R LNG |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.8 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Конструкция Колонок исключает возможность несанкционированного влияния на ПО Колонки и измерительную информацию.
Метрологические характеристики Колонок нормированы с учетом влияния ПО.
Уровень защиты ПО и измерительной информации Колонки соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Т аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная масса (доза) отпуска СПГ, кг |
50 |
|
Пределы допускаемой относительной погрешности измерении массы, % |
±2,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Г аз горючий природный сжиженный |
|
Диапазон массового расхода, кг/мин |
от 3,0 до 80,0 |
|
Рабочее давление СПГ при заправке, МПа |
не более 1,6 |
|
Диапазон температур рабочей среды, °С |
от - 196 до -100 |
|
Количество раздаточных рукавов, шт. |
1 |
|
Количество рукавов отвода отпарного газа, шт. |
1 |
|
Длина раздаточного рукава, м, не более |
4 |
|
Длина рукава отвода отпарного газа, м, не более |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1160 660 2200 |
|
Масса, кг, не более |
300 |
|
Диапазон показаний указателя разового учета: - дозы отпущенного СПГ, кг - суммарной дозы отпущенного СПГ, кг - настройки цены за единицу, руб/кг |
от 0 до 9999,99 от 0 до 99999999,99 от 0,01 до 9999,99 |
|
Условия эксплуатации: - температура наружного воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 от 30 до 95 от 86 до 110 |
|
Маркировка взрывозащиты |
Ex II Gb IIB T4 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки или методом металлографики.
Комплектность
Т аблица 5 - Комплектность средства измерений
|
Наименование |
Количество |
|
Колонка заправочная СПГ JXJY-80-I |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.3 «Эксплуатация колонки» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация изготовителя.
Другие Колонки топливораздаточные
