Датчики расхода газа ДРГ.М2
| Номер в ГРСИ РФ: | 95805-25 |
|---|---|
| Категория: | Датчики расхода |
| Производитель / заявитель: | АО ИПФ "Сибнефтеавтоматика", г.Тюмень |
Датчики расхода газа ДРГ.М2 (далее - датчики расхода) предназначены для измерений объемного расхода и объема природного газа по ГОСТ 5542-2022, попутного нефтяного газа, водяного пара, кислорода, а также других газов при рабочих условиях.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95805-25 | ||||||||||||
| Действует | по 03.07.2030 | ||||||||||||
| Наименование | Датчики расхода газа | ||||||||||||
| Модель | ДРГ.М2 | ||||||||||||
| Модификации |
ДРГ.М2-М-160 ДРГ.М2-З-200 ДРГ.М2-ЗЛ-100 |
||||||||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c9de6caa-b7ab-fea5-7c22-8641f1405870 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «ИПФ «СибНА», РОССИЯ, 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8
Поверка
| Методика поверки / информация о поверке |
МП 208-085-2023 Государственная система обеспечения единства измерений. Датчики расхода газа ДРГ.М2. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95805-25: Описание типа
2025-95805-25.pdf
Файл устарел
|
Скачать | 814.2 КБ | |
|
95805-25: Методика поверки
МП 208-085-2023
2025-mp95805-25.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
95805-25: Описание типа
2025-95805-25-1.pdf
|
Скачать | 814.2 КБ | |
|
95805-25: Методика поверки
МП 208-085-2023
2025-mp95805-25-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Датчики расхода газа ДРГ.М2 (далее - датчики расхода) предназначены для измерений объемного расхода и объема природного газа по ГОСТ 5542-2022, попутного нефтяного газа, водяного пара, кислорода, а также других газов при рабочих условиях.
Описание
Принцип действия датчиков расхода основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. Набегающий поток газа вызывает образование местных завихрений в потоке газа за телом обтекания, что приводит к соответствующим колебаниям давления измеряемой среды. Чувствительный элемент воспринимает эти колебания, преобразовывает их в электрический сигнал, который поступает в электронный преобразователь, смонтированный на корпусе первичного преобразователя расхода. Электронный преобразователь производит преобразование электрических сигналов, обработку и формирует выходные сигналы.
В состав датчиков расхода входят:
- преобразователь расхода (далее - преобразователь ПР);
- электронный преобразователь (далее - преобразователь ЭП).
Преобразователь ПР представляет собой корпус для монтажа в трубопровод, в котором установлены тело обтекания и чувствительный элемент (элементы).
Преобразователь ЭП формирует выходные сигналы следующих типов: частотный, импульсный, аналоговый (от 4 до 20 мА), цифровые по HART-протоколу и (или) по интерфейсу RS485 по протоколу Modbus RTU. Преобразователь ЭП может иметь показывающее устройство в виде ЖК-дисплея.
Датчики расхода имеют следующие модификации, которые отличаются конструкцией и типом присоединения к трубопроводу:
- ДРГ.М2-М - межфланцевый тип присоединения к измерительному трубопроводу;
- ДРГ.М2-З - зондовый тип присоединения к измерительному трубопроводу;
- ДРГ.М2-ЗЛ - зондовый лубрикаторный тип присоединения к измерительному трубопроводу.
Датчики расхода могут иметь следующие исполнения:
- отличающиеся типом измеряемой среды: Г - для измерения расхода газа или пара и К - для измерения расхода кислорода;
- по классу точности: А, Б или В, которые отличаются пределами основной относительной погрешности измерений;
- отличающиеся параметрами измеряемой и окружающей среды.
В зависимости от диапазона измерений расхода газа и (или) номинального диаметра присоединяемого трубопровода датчики расхода выпускаются типоразмеров: 100, 150, 160/80, 160, 200, 300, 400, 500, 600, 700, 800, 1000, 1600, 2500, 5000, 10000, 200-400, 200-1000.
Датчики расхода могут иметь вид взрывозащиты «nA», для применения в качестве общепромышленного, «d» - «взрывонепроницаемая оболочка», «ia» - «искробезопасная цепь».
Датчики расхода сохраняют метрологические и технические характеристики после превышения максимального объемного расхода газа в рабочих условиях до 1,25 Qmax включительно и возвращения измерений объемного расхода газа в рабочих условиях в диапазон измерений Qmin< Q < Qmax.
Нанесение знака поверки и защита от несанкционированного доступа в датчиках расхода предусмотрена в пломбировочной чашке корпуса преобразователя ЭП.
Общий вид датчиков расхода представлен на рисунках 1-3.

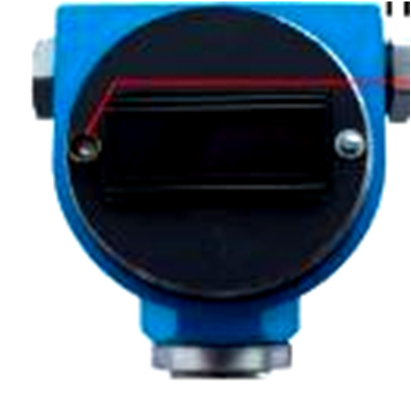

Место нанесения знака поверки
Рисунок 1 - Общий вид датчиков расхода ДРГ.М2-М с указанием мест нанесения знака поверки
Место нанесения знака поверки

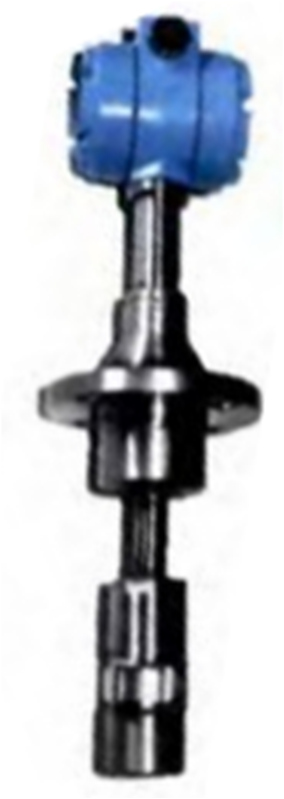

Рисунок 2 - Общий вид датчиков расхода ДРГ.М2-З с указанием мест нанесения знака поверки
Место нанесения знака поверки
Рисунок 3 - Общий вид датчиков расхода ДРГ.М2-ЗЛ с указанием мест нанесения знака поверки
Заводской номер датчиков расхода в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен методом аппликации или гравировки на маркировочную табличку, расположенную на корпусе преобразователя ПР.
Общий вид маркировочной таблички датчиков расхода с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 4.
• Россия. АО "ИПФ "СибНА" ДАТЧИК РАСХОДА ГАЗА
£ргм2-хх-хх-х-х-х-х.х-хх-хх-хх-х-х-х-хх
ТУ26.51.52-059-12530677-2023 №
2ExnAIICT6...T3GcX
ООО "БОС' № ЕАЭС RU C-RU.AM02 B.01006/24 -40*C*Tas+50‘C -AO’CiTo+WS'C -24 В 18т
ЧЕХ
Место нанесения знака утверждения типа
PN. МПа -
DN. мм-
Место нанесения заводского номера
202 г. кв.
Рисунок 4 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) выполнено на базе микроконтроллера и является встроенным. Метрологические характеристики нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование |
VFD | ||
|
Номер версии (идентификационный номер) |
7 |
8 |
9 |
|
Цифровой идентификатор |
0х2Е39 |
0х2С44 |
0x68DA |
Конструкция датчика расхода исключает возможность несанкционированного влияния на ПО датчика расхода.
Уровень защиты метрологически значимой части программного обеспечения датчиков расхода газа ДРГ.М2 от преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Класс точности |
Пределы допускаемой основной относительной погрешности измерений |
|
А |
±0,71) / ±0,92) % 0,1Qmax (0,05 Qmax)3) < Q < 0,9Qmax ±1,01) / ±1,22) % Qmin < Q < 0,1Qmax (0,05 Qmax)3) и 0,9Qmax < Q < Qmax |
|
Б |
±1,01) / ±1,22) % 0,1Qmax (0,05 Qmax)3) < Q < 0,9Qmax ±1,51) / ±1,72) % Qmin < Q < 0,1Qmax (0,05 Qmax)3) и 0,9Qmax < Q < Qmax |
|
В |
±1,51) / ±1,72) % 0,1Qmax < Q < 0,9Qmax ±2,01) / ±2,22) % 0,05Qmax < Q < 0,1Qmax и 0,9Qmax < Q < Qmax ±5,01) / ±5,22) % Qmin < Q < 0,05Qmax |
|
1) При проливном методе проведения поверки 2) При имитационном методе проведения поверки 3) Граница диапазона расхода, указанная в скобках, соответствует избыточному давлению измеряемой среды более 0,05 МПа. Примечания: 1 Датчики расхода модификации ДРГ.М2-М могут быть только с классом точности А и Б; 2 Датчики расхода модификаций ДРГ.М2-З и ДРГ.М2-ЗЛ могут быть только с классом точности В. | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемой среды от нормальных условий на каждые 10 °С, % |
±0,065 |
|
Диапазон температуры измеряемой среды, соответствующий нормальным условиям, °С |
от -40 до +50 |
|
Пределы допускаемой приведенной погрешности датчиков расхода по токовому выходу (от диапазона изменения выходного сигнала): - для датчиков расхода ДРГ.М2-М, % - для датчиков расхода ДРГ.М2-З, ДРГ.М2-ЗЛ, % |
±1,5 ±2,5 |
аблица 4 - Метрологические характеристики датчиков расхода ДРГ.М2-М
|
Модификация и исполнение (типоразмер) датчика расхода |
Номинальный диаметр присоединяемого трубопровода DN |
Избыточное давление измеряемой среды, МПа |
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч | |
|
Qrnin |
Qmax | |||
|
ДРГ.М2-М-160/80 |
50(801)) |
0 < Р < 0,05 0,05 < Р < Ртах |
2 1 |
80 |
|
ДРГ.М2-М-160 |
50(801)) |
0 < Р < 0,05 0,05 < Р < Ртах |
8 4 |
160 |
|
ДРГ.М2-М-400 |
80(502)) |
0 < Р < 0,05 0,05 < Р < Ртах |
20 10 |
400 |
|
ДРГ.М2-М-800 |
80 |
0 < Р < 0,05 0,05 < Р < Ртах |
40 20 |
800 |
|
ДРГ.М2-М-1600 |
80 |
0 < Р < 0,05 0,05 < Р < Ртах |
80 40 |
1600 |
|
ДРГ.М2-М-2500 |
100 |
0 < Р < 0,05 0,05 < Р < Ртах |
125 62,5 |
2500 |
|
ДРГ.М2-М-5000 |
150 |
0 < Р < 0,05 0,05 < Р < Ртах |
250 125 |
5000 |
|
ДРГ.М2-М-10000 |
200 |
0 < Р < 0,05 0,05 < Р < Ртах |
500 250 |
10000 |
1) В комплекте с комплектом монтажных частей на DN80.
2) В комплекте с комплектом монтажных частей на DN50.
Примечания:
Максимальное значение избыточного давления Ртах выбирают из ряда: 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа в соответствии с заказом и исполнением комплекта монтажных частей.
аблица 5 - Метрологические характеристики датчиков расхода ДРГ.М2-З и ДРГ.М2-ЗЛ
|
Модификация и типоразмер датчика расхода |
Номинальный диаметр трубопровода DN |
Давление измеряемой среды, МПа, не более |
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч | ||
|
Qrnin, м3/ч |
0,05Qmax |
Qmax | |||
|
ДРГ.М2-З-100 |
100 |
4 |
62,5 |
125 |
2500 |
|
ДРГ.М2-З-150 |
150 |
4 |
125 |
250 |
5000 |
|
ДРГ.М2-З-200 |
200 |
4 |
250 |
500 |
10000 |
|
ДРГ.М2-З-300 |
300 |
4 |
562,5 |
1125 |
22500 |
|
ДРГ.М2-З-400 |
400 |
4 |
1000 |
2000 |
40000 |
|
ДРГ.М2-З-500 |
500 |
4 |
1562,5 |
3125 |
62500 |
|
ДРГ.М2-З-600 |
600 |
4 |
2250 |
4500 |
90000 |
|
ДРГ.М2-З-700 |
700 |
4 |
3062,5 |
6125 |
122500 |
|
ДРГ.М2-З-800 |
800 |
4 |
4000 |
8000 |
160000 |
|
ДРГ.М2-З-1000 |
1000 |
4 |
6250 |
12500 |
250000 |
|
ДРГ.М2-ЗЛ-100 |
100 |
4 |
62,5 |
125 |
2500 |
|
ДРГ.М2-ЗЛ-150 |
150 |
4 |
125 |
250 |
5000 |
|
ДРГ.М2-ЗЛ-200-400 |
200-400 |
4 |
250-1000 |
500-2000 |
10000-40000 |
|
ДРГ.М2-ЗЛ-200 -1000 |
200-1000 |
4 |
250-6250 |
500-12500 |
10000-250000 |
'аблица 6 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходные сигналы |
частотный, токовый 4-20мА, RS 485 с протоколом обмена Моdbas RTU и (или) НАКТ- |
|
протокол | |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP57 или IP68 |
|
Группа устойчивости к механическим воздействиям по ГОСТ Р 52931-2008. |
N2 |
|
Температура измеряемой среды1, °С |
от -40 до +400 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +501) |
|
- относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
|
Напряжение питания датчика расхода от источника постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность датчика расхода, Вт, не более |
2,0 |
|
Габаритные размеры, Ширина^ГлубинахВысота, мм, не более ДРГ.М2-М-160/80 |
130x115x319 |
|
ДРГ.М2-М-160 |
130x115x362 |
|
ДРГ.М2-М-400 |
130x115x372 |
|
ДРГ.М2-М-800 |
130x115x382 |
|
ДРГ.М2-М-1600 |
102x125x407 |
|
ДРГ.М2-М-2500 |
102x135x427 |
|
ДРГ.М2-М-5000 |
120x200x472 |
|
ДРГ.М2-М-10000 |
120x250x526 |
|
ДРГ.М2-З |
125x120x834 |
|
ДРГ.М2-ЗЛ |
227x182x1154 |
|
Масса, кг, не более ДРГ.М2-М-160/80, ДРГ.М2-М-160, ДРГ.М2-М-800 |
5,5 |
|
ДРГ.М2-М-400 |
5,0 |
|
ДРГ.М2-М-1600 |
6,0 |
|
ДРГ.М2-М-2500 |
7,0 |
|
ДРГ.М2-М-5000 |
8,5 |
|
ДРГ.М2-М-10000 |
12,5 |
|
ДРГ.М2-З-100 |
5,5 |
|
ДРГ.М2-З-150, -200, -300 |
6,0 |
|
ДРГ.М2-З-400, -500, -600, -700, -800, -1000 |
6,5 |
|
ДРГ.М2-ЗЛ-100, -150, -200, -400 |
12,0 |
|
ДРГ.М2-ЗЛ-200-1000 |
14,0 |
|
1) Конкретные значения указываются в эксплуатационной |
документации изготовителя. |
'аблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
75 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на руководство по эксплуатации и паспорт датчика расхода типографским способом и на маркировочную табличку, закрепленную на датчике расхода газа ДРГ.М2 методом аппликации или гравировки.
Комплектность
аблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик расхода |
ДРГ.М2 |
1 шт. |
|
Паспорт |
424.01.00.000-01 ПС |
1 экз. |
|
Руководство по эксплуатации |
424.01.00.000-01 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.52-059-12530677-2023 «Датчики расхода газа ДРГ.М2. Технические условия».
