Приборы измерительные Каскад 125
| Номер в ГРСИ РФ: | 95817-25 |
|---|---|
| Производитель / заявитель: | ОАО "Пермский научно-исследовательский технологический институт" (ПНИТИ), г.Пермь |
Приборы измерительные Каскад 125 (далее по тексту - приборы) предназначены для измерений отклонений внутреннего диаметра специальных труб от номинального значения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95817-25 | |||||||||
| Наименование | Приборы измерительные | |||||||||
| Модель | Каскад 125 | |||||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | eeb03b60-f78b-8a63-84f1-ac851f7794fb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ПНИТИ», РОССИЯ, 614064, Пермский край, г. Пермь, ул. Героев Хасана, д. 41, к. 1, помещ. А261
Поверка
| Методика поверки / информация о поверке |
МП 4303/0425-2024 Государственная система обеспечения единства измерений Приборы измерительные Каскад 125 Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95817-25: Описание типа
2025-95817-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95817-25: Методика поверки
2025-mp95817-25.pdf
Файл устарел
|
Скачать | 991 КБ | |
|
95817-25: Описание типа
2025-95817-25-1.pdf
|
Скачать | 1.7 MБ | |
|
95817-25: Методика поверки
МП 4303/0425-2024
2025-mp95817-25-1.pdf
|
Скачать | 991 КБ |
Описание типа
Назначение
Приборы измерительные Каскад 125 (далее по тексту - приборы) предназначены для измерений отклонений внутреннего диаметра специальных труб от номинального значения.
Описание
Конструктивно приборы состоят из блока измерительного, блока согласования, персонального компьютера (ноутбука) и соединительных кабелей.
Блок измерительный представляет собой цилиндрический корпус с жесткими центрирующими роликами, расположенными по торцам и пояску, диаметр по которым соответствует минимальному внутреннему диаметру контролируемой специальной трубы.
Блок измерительный состоит из механизма перемещения, механизма измерительного, блока обработки сигналов датчиков и преобразования их в цифровую форму.
Блок согласования предназначен для подключения к персональному компьютеру (ноутбуку) с целью управления процессом измерений, отображения и хранения результатов измерений с помощью программного обеспечения.
Принцип действия основан на преобразовании сигнала индуктивного датчика в цифровое значение, пропорциональное отклонению внутреннего диаметра специальных труб от установленного номинального значения.
Заводской номер методом печати или гравировки в цифровом формате наносится на маркировочные этикетки, размещаемые на блоке измерительном и блоке согласования.
К приборам данного типа относятся приборы измерительные Каскад 125 с заводскими номерами: 128; 129.
Нанесение знака поверки на приборы не предусмотрено.
Предусмотрено пломбирование от несанкционированного доступа в виде пломб из термопластика на корпусах блока измерительного и блока согласования, разрушающиеся при вскрытии корпуса.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

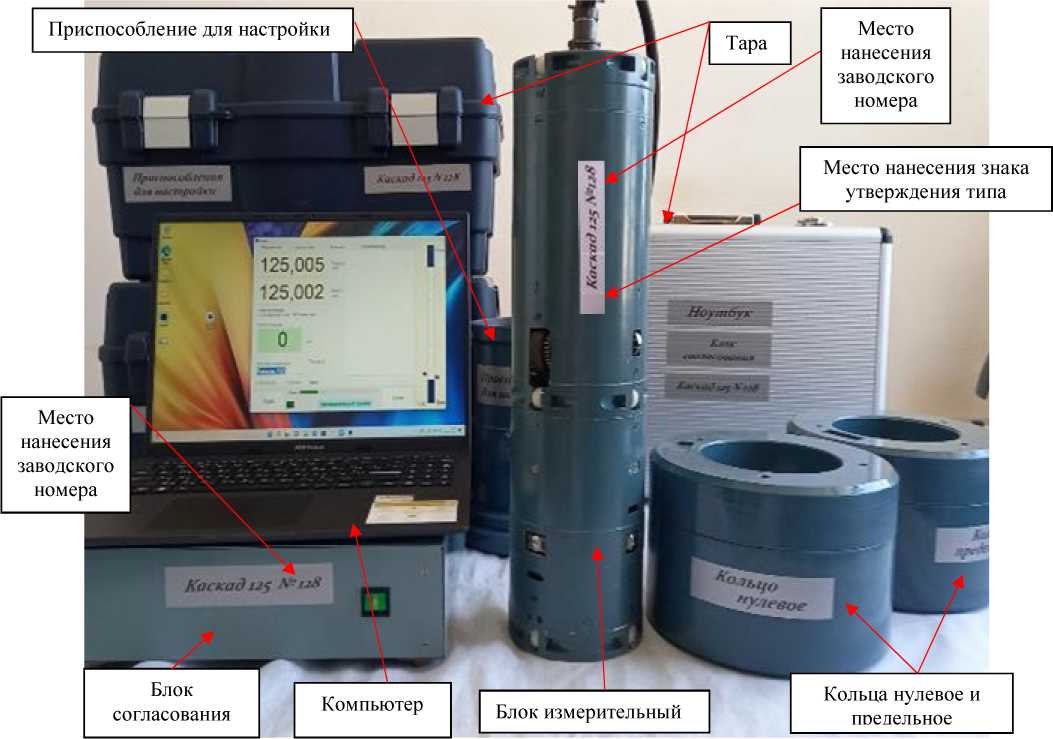

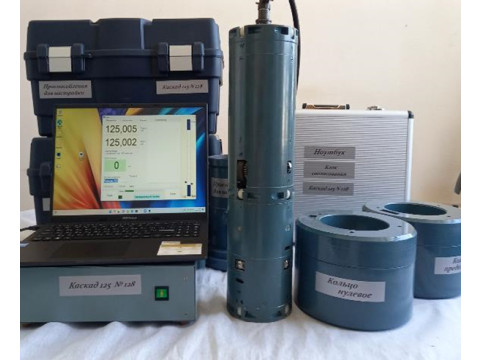

Рисунок 1 - Общий вид приборов

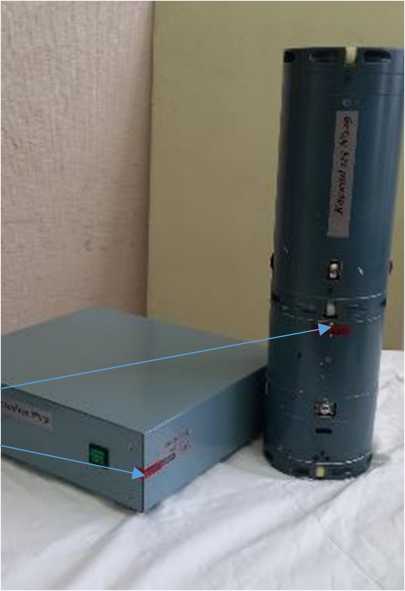

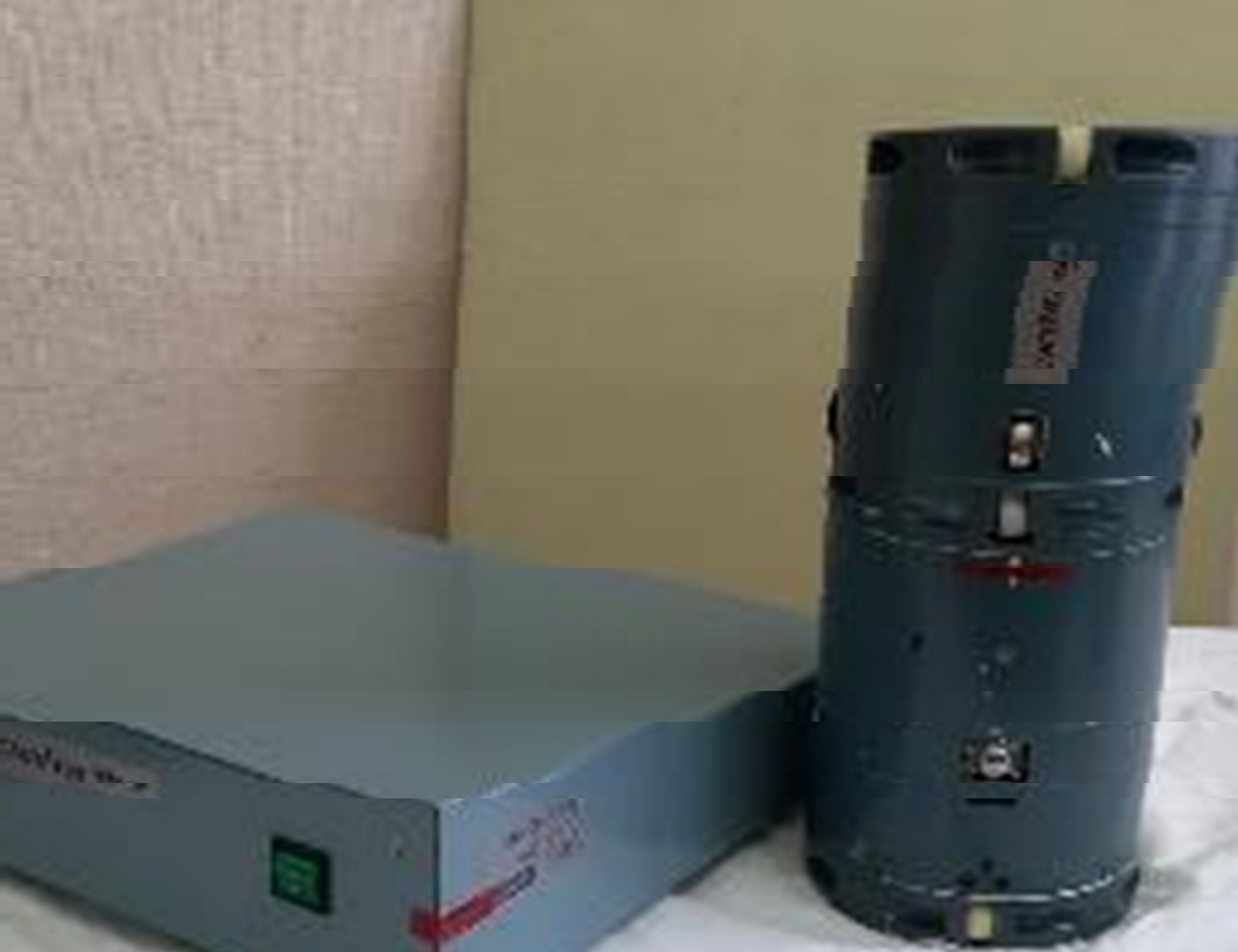

Установка пломб от несанкционированного доступа
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО, установленное в прибор, является метрологически значимым и обеспечивает обмен информацией с внешними системами.
Доступ к встроенному ПО отсутствует, защита от несанционированного доступа к настройкам и данным измерений обеспечивается сервисным внешним ПО, находящимся у изготовителя.
Внешнее ПО устанавливается на персональном компьютере, является метрологически значимым и предназначено для считывания результатов измерений.
Уровень защиты встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификацоионные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
10 |
|
Цифровой идентификатор |
66F64 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
Каскад |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.12.3.7 |
Технические характеристики
Метрологические и основные технические характеристики модулей представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонения внутреннего диаметра трубы от номинального, мм |
от -0,3 до +1,0 |
|
Номинальный диаметр трубы D, мм |
125 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения внутреннего диаметра трубы от номинального (при шероховатости поверхности канала измеряемой трубы не хуже Ra 0,63 мкм), мм, не более |
±0,015 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина измеряемых труб, мм, не более |
7000 |
|
Дискретность измерения параметров в сечении при осевом перемещении прибора, мм |
10; 20; 100; 200 |
|
Габаритные размеры блока измерительного, мм, не более - диаметр - длина |
125 440 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока согласования, мм, не более - длина |
340 |
|
- ширина |
320 |
|
- высота |
95 |
|
Цена младшего разряда значения диаметра, мм |
0,001 |
|
Напряжение питания, В |
от 218 до 242 |
|
Частота питания, Гц |
50 |
|
Масса блока измерительного, кг |
5,5 |
|
Масса блока согласования, кг |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
4000 |
Знак утверждения типа
наносится на корпус блока измерительного и блока согласования методом наклеивания и на титульный лист формуляра типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
ПИ-396.125.100 |
1 шт. |
|
Кабель приборный |
ПИ-401.03.000 |
1 шт. |
|
Ноутбук |
- |
1 шт. |
|
Блок согласования |
ПИ-401.02.000 |
1 шт. |
|
Кабель USB |
ПИ-396.00.420 |
1 шт. |
|
Кольцо установочное нулевое в корпусе |
ПИ-396.125.140 |
1 шт. |
|
Кольцо предельное в корпусе |
ПИ-306.125.150 |
1 шт. |
|
Приспособление для настройки |
ПИ-396.125.180 |
1 шт. |
|
Головка микрометрическая МГ-25 ГОСТ 6507-90 |
МГ-25 ГОСТ 6507-90 |
2 шт. |
|
CD-диск или флеш-диск с программным обеспечением прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
ПИ-396.125.000 РЭ |
1 экз. |
|
Методика калибровки |
ПИ- 396.125.000МУ |
1 экз. |
|
Формуляр |
ПИ-396.125.000ФО |
1 экз. |
|
Паспорт на кольцо установочное нулевое |
ПИ-396.00.140ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа ПИ-396.125.000 РЭ.
Нормативные документы
Техническая документация на приборы измерительные Каскад 125.
