Полуприцепы-цистерны тип 853301
| Номер в ГРСИ РФ: | 95818-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ООО «ПК «ИнтерПрицеп», г. Ставрополь |
|
95818-25: Описание типа
2025-95818-25-1.pdf
|
Скачать | 142.4 КБ |
Полуприцепы-цистерны типа 853301 (далее - ППЦ или цистерны), являются транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95818-25 | ||||||
| Действует | по 07.07.2030 | ||||||
| Наименование | Полуприцепы-цистерны | ||||||
| Модель | тип 853301 | ||||||
| Модификации |
853301-ППЦ-32 853301-ППЦ-27 853301-ППЦ-28 853301-ППЦ-29 853301-ППЦ-30 853301-ППЦ-31 853301-ППЦ-33 853301-ППЦ-34 853301-ППЦ-36 853301-ППЦ-38 853301-ППЦ-40 853301-ППЦ-42 853301-ППЦ-45 |
||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 129860ff-64b2-67f9-ce17-79d287045b7e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПК «ИнтерПрицеп», РОССИЯ, 355035, Ставропольский край, г. Ставрополь, ул. Коломийцева, д. 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95818-25: Описание типа
2025-95818-25.pdf
Файл устарел
|
Скачать | 142.4 КБ | |
|
95818-25: Описание типа
2025-95818-25-1.pdf
|
Скачать | 142.4 КБ |
Описание типа
Назначение
Полуприцепы-цистерны типа 853301 (далее - ППЦ или цистерны), являются транспортной мерой полной вместимости, предназначенной для измерения объёма, транспортировки и временного хранения нефтепродуктов.
Описание
Полуприцепы-цистерны типа 853301 (далее ППЦ или цистерны), являются транспортной мерой полной вместимости, предназначенной для измерения объема, транспортировки и временного хранения нефтепродуктов.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
В зависимости от задач потребителя, ППЦ выпускаются в следующих модификациях: 853301-ППЦ-27; 853301-ППЦ-28; 853301-ППЦ-29; 853301-ППЦ-30; 853301-ППЦ-31;
853301-ППЦ-32; 853301-ППЦ-33; 853301-ППЦ-34; 853301-ППЦ-36; 853301-ППЦ-38;
853301-ППЦ-40; 853301-ППЦ-42; 853301-ППЦ-45 которые отличаются номинальной
вместимостью, габаритными размерами, массой, наличием или отсутствием термоизоляции и количеством осей. Количество модификаций - 13.
Заводской номер, состоящий из арабских цифр нанесен ударным методом на маркировочную табличку. Маркировочная табличка представлена на рисунке 1. Общий вид полуприцепов-цистерн типа 853301 приведен на рисунке 2. Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлена на рисунке 3.

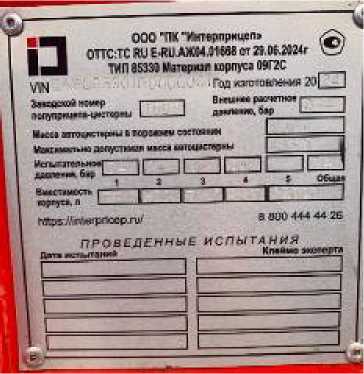

Рисунок 1 Фото маркировочной таблички полуприцепа-цистерны типа 8536301
Место установки маркировочной таблички с указанием заводского номера

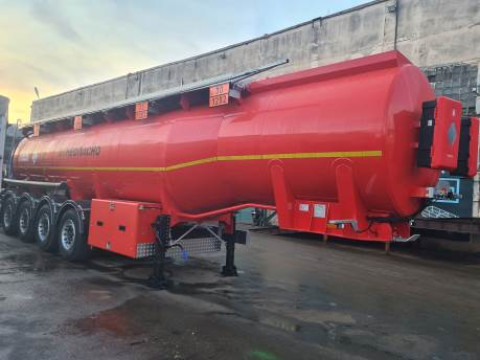

Рисунок 2 - Общий вид полуприцепа-цистерны типа 853301
Конструкцией ППЦ предусмотрено место нанесения знака поверки ударным способом на алюминиевой заклёпке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Заклепка для нанесении знака псвео<*1

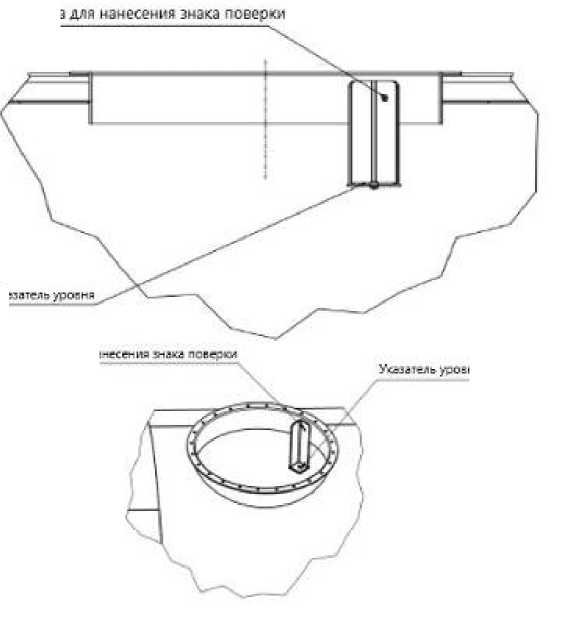

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки
На задней и боковых панелях ППЦ могут располагаться надписи «ОГНЕОПАСНО» и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз.
Технические характеристики
Основные метрологические и технические характеристики цистерн, включая показатели точности, представлены в таблицах 1 и 2.
Таблица1 - Метрологические характеристики
|
Модификация |
Номинальная вместимость, м |
Разность между номинальной и действительной вместимостью ТМ, не более, % |
Пределы допускаемой относительной погрешности ТМ, % |
|
853301-ППЦ-27 |
27 |
±1,5 |
±0,4 |
|
853301-ППЦ-28 |
28 | ||
|
853301-ППЦ-29 |
29 | ||
|
853301-ППЦ-30 |
30 | ||
|
853301-ППЦ-31 |
31 | ||
|
853301-ППЦ-32 |
32 | ||
|
853301-ППЦ-33 |
33 | ||
|
853301-ППЦ-34 |
34 | ||
|
853301-ППЦ-36 |
36 | ||
|
853301-ППЦ-38 |
38 | ||
|
853301-ППЦ-40 |
40 | ||
|
853301-ППЦ-42 |
42 | ||
|
853301-ППЦ-45 |
45 |
Таблица 2 -Технические характеристики
|
Модификация |
Габаритные размеры, мм, не более |
Масса в снаряжённом состоянии, кг, не более |
Температура окружающей среды, °С | ||
|
длина |
ширина |
высота | |||
|
853301-ППЦ-27 |
16000 |
2550 |
4000 |
8700 |
От -40 до +50 |
|
853301-ППЦ-28 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-29 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-30 |
16000 |
2550 |
4000 |
9000 | |
|
853301-ППЦ-31 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-32 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-33 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-34 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-36 |
16000 |
2550 |
4000 |
10000 | |
|
853301-ППЦ-38 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-40 |
16000 |
2550 |
4000 |
11000 | |
|
853301-ППЦ-42 |
16000 |
2550 |
4000 | ||
|
853301-ППЦ-45 |
16000 |
2550 |
4000 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом типографской печати и на маркировочную табличку, закреплённую на боковой стенке ППЦ, фотохимическим методом.
Комплектность
Таблица 4 - Комплектность средства измерений_____________________________________
|
Наименование |
Обозначение |
Кол-во |
|
Полуприцеп-цистерна тип 853301 |
853301-ППЦ-ХХ* |
1 шт. |
|
Руководство по эксплуатации |
РЭ 29.20.23-01757327979-2024 |
1 экз. |
|
Паспорт |
853301-2024 ПС |
1 экз. |
|
ХХ* - номинальная вместимость в м3 | ||
Сведения о методах измерений
приведены в ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки», П.8.3 Измерение вместимости ТМ объёмным методом с применением счётчиков жидкости.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 29.20.23-010-10267201-2024 Полуприцепы-цистерны тип 853301 с модификациями 853301-ППЦ-ХХ.
