Машины координатно-измерительные GLK
| Номер в ГРСИ РФ: | 95827-25 |
|---|---|
| Производитель / заявитель: | Beijing Coordinate Metrology Co., Ltd, КИТАЙ |
Машины координатно-измерительные GLK (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95827-25 | |||||||||
| Действует | по 07.07.2030 | |||||||||
| Наименование | Машины координатно-измерительные | |||||||||
| Модель | GLK | |||||||||
| Модификации |
VARIANT Extra 201513 VARIANT 070705 VARIANT Light 050404 VARIANT Light 060504 VARIANT 050505 VARIANT 070505 VARIANT 100705 VARIANT 120705 VARIANT NT 050505 VARIANT NT 070505 VARIANT NT 070705 VARIANT NT 070707 VARIANT NT 100707 VARIANT NT 120707 VARIANT NT 100705 VARIANT NT 120705 VARIANT Extra 201310 VARIANT Extra 251513 VARIANT Extra 301513 VARIANT Extra 332015 VARIANT Extra 402015 VARIANT Extra 502015 VARIANT Accurate 100707 VARIANT Accurate 120908 VARIANT Accurate 150908 VARIANT Accurate 200908 VARIANT Accurate 121008 VARIANT Accurate 151008 VARIANT Accurate 201008 VARIANT Accurate 151009 VARIANT Accurate 201009 VARIANT Accurate 151010 VARIANT Accurate 201010 VARIANT Accurate 151210 VARIANT Accurate 201210 VARIANT Accurate 251210 VARIANT Accurate 201510 VARIANT Accurate 251510 VARIANT Accurate 301510 VARIANT Accurate 201513 VARIANT Accurate 251513 VARIANT Accurate 301513 |
|||||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9bac84e4-b8b4-83f8-5888-bd95517433cd | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Beijing Coordi-nate Metrology Co., Ltd, КИТАЙ, 502-8, 5th Floor, Building 3, No. 11 Yingji Street, Beijing Economic and Technological Development Zone(DaXing)
Поверка
| Методика поверки / информация о поверке |
МП-737-2025 Государственная система обеспечения единства измерений. Машины координатно-измерительные GLK. Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95827-25: Описание типа
2025-95827-25.pdf
Файл устарел
|
Скачать | 315.8 КБ | |
|
95827-25: Методика поверки
2025-mp95827-25.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
95827-25: Описание типа
2025-95827-25-1.pdf
|
Скачать | 315.8 КБ | |
|
95827-25: Методика поверки
МП-737-2025
2025-mp95827-25-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Машины координатно-измерительные GLK (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Описание
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструктивно КИМ являются машинами портального типа, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками.
Измерения производятся в ручном и/или автоматическом режимах. Ручной режим управления КИМ осуществляется с помощью пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.
К средствам измерений данного типа относятся машины координатно-измерительные GLK модификаций VARIANT Light, VARIANT, VARIANT NT, VARIANT Accurate, VARIANT Extra, которые отличаются метрологическими характеристиками, конфигурациями контактных датчиков, внешним видом, массой и габаритными размерами.
КИМ модификации VARIANT Light изготавливаются в двух типоразмерах: 050404 и 060504 и могут быть оснащены измерительными головками TPC3, PH20, PH10M Plus, MH20i, и контактными датчиками TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ модификации VARIANT изготавливаются в пяти типоразмерах: 050505, 070505, 070705, 100705,120705 и могут быть оснащены измерительными головками PH20, PH10M Plus, MH20, SP80, и контактными датчиками SP25M, TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ модификации VARIANT NT изготавливаются в восьми типоразмерах: 050505, 070505, 070705, 070707, 100707, 120707, 100705, 120705 и могут быть оснащены измерительными головками PH20, PH10M Plus, MH20, SP80, и контактными датчиками SP25M, TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ модификации VARIANT Extra изготавливаются в семи типоразмерах: 201310, 201513, 251513, 301513, 332015, 402015, 502015 и могут быть оснащены измерительными головками PH10M Plus, PH10MQ, SP80, REVO, и контактными датчиками SP25M, TP20, TP200 с набором щупов разного диаметра, формы и длины.
КИМ модификации VARIANT Accurate изготавливаются в двадцати типоразмерах: 100707, 120908, 150908, 200908, 121008, 151008, 201008, 151009, 201009, 151010, 201010, 151210, 201210, 251210, 201510, 251510, 301510, 201513, 251513, 301513 и могут быть оснащены измерительными головками PH20, PH10M Plus, PH10MQ, SP80, REVO, и контактными датчиками SP25M, TP20, TP200 с набором щупов разного диаметра, формы и длины.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер КИМ в буквенно-числовом формате, состоящий из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе сбоку.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ представлен на рисунках 1 - 2.
Общий вид маркировочной наклейки представлен на рисунке 3.
Место указания заводского номера
а) б)

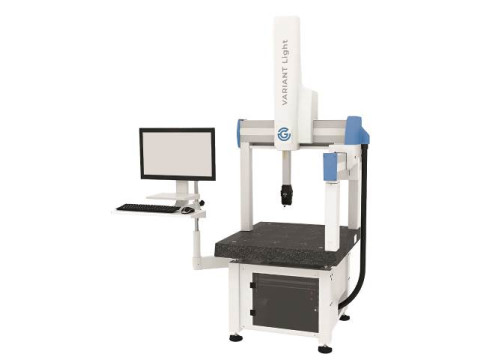

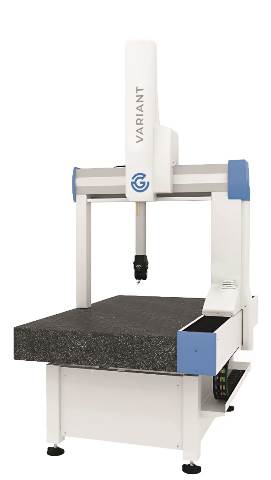

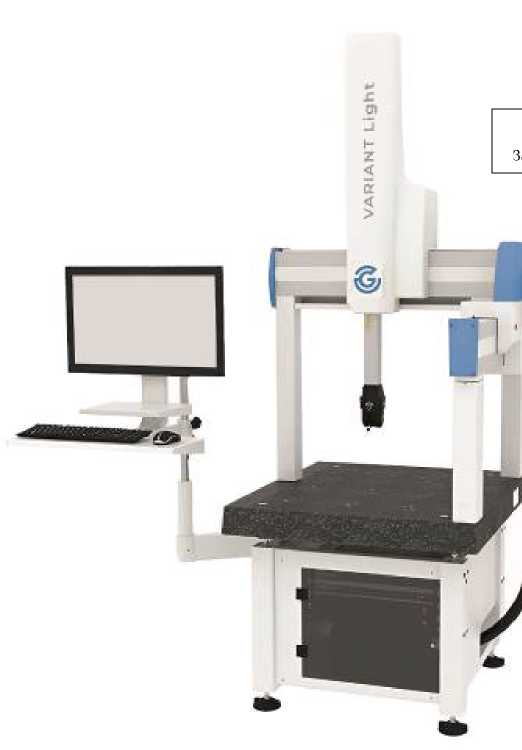

Рисунок 1 - Общий вид машин координатно-измерительных GLK: а) модификации VARIANT Light; б) модификации VARIANT
а)
Место указания заводского номера
в)
б)

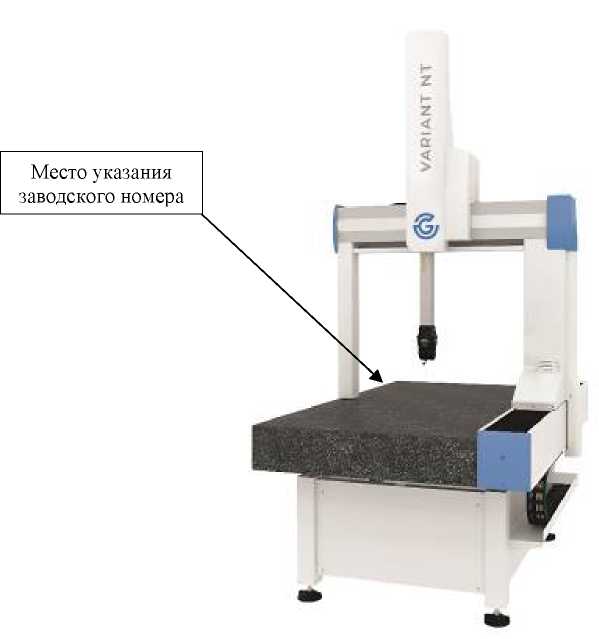

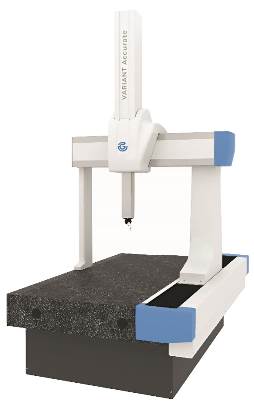

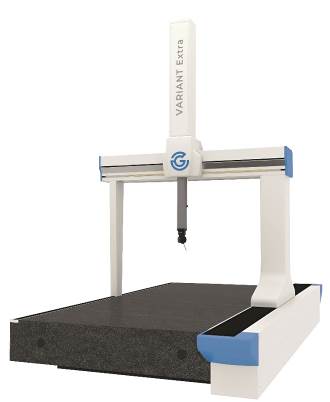

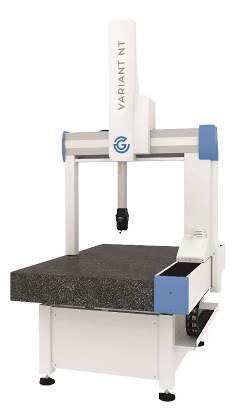

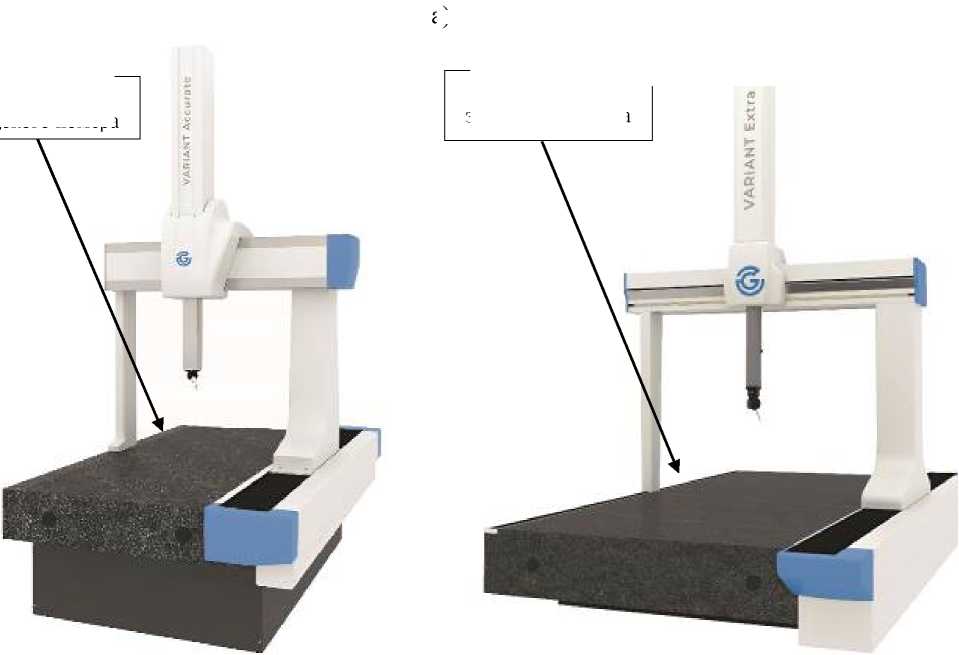

Рисунок 2 - Общий вид машин координатно-измерительных GLK:
а) модификации VARIANT NT; б) модификации VARIANT Accurate; в) модификации
VARIANT Extra
Место указания заводского номера
Место расположения заводского номера

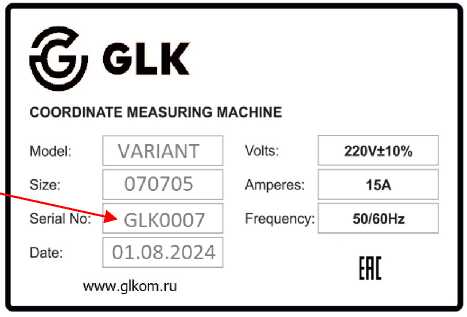

Рисунок 3 - Общий вид маркировочной наклейки
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) RationalDMIS, Metrolog X4, RUS-DMIS, PolyWorks, PC-DMIS, QUINDOS, CurveAnalyzer, устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
Значение |
RationalDMIS |
не ниже 2022.1 |
- |
|
Metrolog X4 |
не ниже 1.X |
- | |
|
RUS-DMIS |
не ниже 1.X |
- | |
|
PolyWorks |
не ниже 2022 IR8.1 |
- | |
|
PC-DMIS |
не ниже v.20xx |
- | |
|
QUINDOS |
не ниже v.7.xx |
- | |
|
CurveAnalyzer |
не ниже v.3.xx |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики КИМ модификации VARIANT Light
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||
|
Температура окружающей среды от +18 °C до +22 °C | ||||||
|
Конфигурация измерительных головок и контактных датчиков | ||||||
|
Ручная |
Автоматическая | |||||
|
TPC3/MH20i/TP20 |
MH20i/PH10M Plus/PH20/TP20 |
PHI ОМ P1US/TP200 | ||||
|
МРЕе |
МРЕр |
МРЕе |
МРЕр |
МРЕе |
МРЕр | |
|
050404 |
±(3,0+L/300) |
3,0 |
±(2,5+L/333) |
2,5 |
±(2,3+L/333) |
2,3 |
|
060504 |
±(3,0+L/300) |
3,2 |
±(2,7+L/333) |
2,7 |
±(2,5+L/333) |
2,5 |
Примечание: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений); МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика.
Таблица 3 - Метрологические характеристики КИМ модификации VARIANT
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||
|
Температура окружающей среды от +18 °C до +22 °C | |||||
|
Конфигурация измерительных головок и контактных датчиков | |||||
|
РН10М Plus/PH10MQ / РН20/ТР20 |
PHI0M Plus ZPH10MQ /SP25M/SP80 | ||||
|
PH10M Plus/PHIOMQ /ТР200 |
- | ||||
|
МРЕе |
МРЕр |
MPEe |
MPEp |
MPEthp/t | |
|
050505 |
±(2,2+L/300) |
2,2 |
±(2,0+L/300) |
2,0 |
4,0 |
|
070505 |
±(2,2+L/300) |
2,2 |
±(2,0+L/300) |
2,0 |
4,0 |
|
070705 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
100705 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
120705 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений); МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика; МРЕтнр/т- пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с. | |||||
Таблица 4 - Метрологические характеристики КИМ модификации VARIANT NT
|
Типоразмер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | ||||
|
Температура окружающей среды от +18 °C до +22 °C | |||||
|
Конфигурация измерительных головок и контактных датчиков | |||||
|
РН10М Plus/PH10MQ / РН20/ТР20 |
PH10M Plus /PH10MQ /SP25M/SP80 | ||||
|
PH10M Plus/PHIOMQ /ТР200 |
- | ||||
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEthp/t | |
|
050505 |
±(2,0+L/333) |
2,0 |
±(l,8+L/333) |
1,8 |
3,9 |
|
070505 |
±(2,0+L/333) |
2,0 |
±(l,8+L/333) |
1,8 |
3,9 |
|
070705 |
±(2,l+L/333) |
2Д |
±(l,9+L/333) |
1,9 |
4,0 |
|
070707 |
±(2,5+L/333) |
2,5 |
±(2,3+L/333) |
2,3 |
4,5 |
|
100705 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
120705 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
100707 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
120707 |
±(2,5+L/300) |
2,5 |
±(2,3+L/300) |
2,3 |
4,6 |
|
Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений); МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика; МРЕтнр/т- пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с. | |||||
Таблица 5 - Метрологические характеристики КИМ модификации VARIANT Accurate
|
Типо размер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Температура окружающей среды от +18 °C до +22 °C |
Температура окружающей среды от +16 °C до +26 °C** | |||||||||||
|
Конфигурация измерительных головок и контактных датчиков | ||||||||||||
|
РН10М Plus/ PH10MQ РН20/ТР20 |
PH10M Plus/PHI 0MQ /ТР200 |
PH10M Plus/PHI 0MQ /SP25/REVO/SP80 |
PHI ОМ Plus/ PH10MQ /РН20/ТР20 |
PH10M Plus/PHI ( /SP25M/REVO/S] |
)MQ P80 | |||||||
|
PH10MQ/TP200 |
- | |||||||||||
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp |
MPEthp/t |
MPEe |
MPEp |
MPEe |
MPEp |
MPEthp/t | |
|
100707 |
±(l,9+L/333 ) |
2,0 |
±(l,8+L/333) |
1,8 |
±(l,5+L/333 ) |
1,5 |
3,0 |
±(2,4+L/200) |
2,4 |
±(2,2+L/200) |
2,2 |
4,4 |
|
120908 |
±(l,9+L/333 ) |
2,0 |
±(l,8+L/333) |
1,9 |
±(l,5+L/333 ) |
1,5 |
3,0 |
±(2,4+L/200) |
2,4 |
±(2,2+L/200) |
2,2 |
4,4 |
|
150908 |
±(l,9+L/333 ) |
2,0 |
±(l,8+L/333) |
1,9 |
±(l,5+L/333 ) |
1,5 |
3,0 |
±(2,4+L/200) |
2,4 |
±(2,2+L/200) |
2,2 |
4,4 |
|
200908 |
±(l,9+L/333 ) |
2,0 |
±(l,8+L/333) |
1,9 |
±(l,5+L/333 ) |
1,5 |
3,0 |
±(2,4+L/200) |
2,4 |
±(2,2+L/200) |
2,2 |
4,4 |
|
121008 |
±(2,0+L/333 ) |
2,1 |
±(l,9+L/333) |
1,9 |
±(l,7+L/333 ) |
1,7 |
3,4 |
±(2,5+L/200) |
2,5 |
±(2,3+L/200) |
2,3 |
4,6 |
|
151008 |
±(2,0+L/333 ) |
2,1 |
±(l,9+L/333) |
1,9 |
±(l,7+L/333 ) |
1,7 |
3,4 |
±(2,5+L/200) |
2,5 |
±(2,3+L/200) |
2,3 |
4,6 |
|
201008 |
±(2,0+L/333 ) |
2,1 |
±(l,9+L/333) |
1,9 |
±(l,7+L/333 ) |
1,7 |
3,4 |
±(2,5+L/200) |
2,5 |
±(2,3+L/200) |
2,3 |
4,6 |
|
151009 |
±(2,2+L/333 ) |
2,2 |
±(2,0+L/333) |
2,0 |
±(l,9+L/333 ) |
1,9 |
4,0 |
±(3,0+L/200) |
3,0 |
±(2,8+L/200) |
2,8 |
5,6 |
|
201009 |
±(2,2+L/333 ) |
2,2 |
±(2,0+L/333) |
2,0 |
±(l,9+L/333 ) |
1,9 |
4,0 |
±(3,0+L/200) |
3,0 |
±(2,8+L/200) |
2,8 |
5,6 |
|
151010 |
±(2,5+L/333 ) |
2,5 |
±(2,4+L/333) |
2,4 |
±(2,4+L/333 ) |
2,4 |
4,8 |
±(3,0+L/200) |
3,0 |
±(2,8+L/200) |
2,8 |
5,6 |
|
201010 |
±(2,5+L/333 ) |
2,5 |
±(2,4+L/333) |
2,4 |
±(2,4+L/333 ) |
2,4 |
4,8 |
±(3,0+L/200) |
3,0 |
±(2,8+L/200) |
2,8 |
5,6 |
|
151210 |
±(2,7+L/333 ) |
2,7 |
±(2,5+L/333) |
2,5 |
±(2,4+L/333 ) |
2,4 |
4,8 |
±(3,5+L/200) |
3,5 |
±(3,3+L/200) |
3,3 |
6,6 |
|
201210 |
±(2,7+L/333 ) |
2,7 |
±(2,5+L/333) |
2,5 |
±(2,4+L/333 ) |
2,4 |
4,8 |
±(3,5+L/200) |
3,5 |
±(3,3+L/200) |
3,3 |
6,6 |
Продолжение таблицы 5
|
Типо размер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||
|
Температура окружающей среды от +18 °C до +22 °C |
Температура окружающей среды от +16 °C до +26 °C** | |||||||||||
|
Конфигурация измерительных головок и контактных датчиков | ||||||||||||
|
РН10М Plus/ PH10MQ РН20/ТР20 |
PH10M Plus/PHI 0MQ /ТР200 |
PH10M Plus/PHI 0MQ /SP25/REVO/SP80 |
PHI ОМ Plus/ PH10MQ /РН20/ТР20 |
PH10M Plus/PHI ( /SP25M/REVO/S] |
)MQ P80 | |||||||
|
PH10MQ/TP200 |
- | |||||||||||
|
МРЕе |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp |
MPEthp/t |
MPEe |
MPEp |
MPEe |
MPEp |
MPEthp/t | |
|
251210 |
±(2,7+L/333 ) |
2,7 |
±(2,5+L/333) |
2,5 |
±(2,4+L/333 ) |
2,4 |
4,8 |
±(3,5+L/200) |
3,5 |
±(3,3+L/200) |
3,3 |
6,6 |
|
201510 |
±(2,8+L/285 ) |
2,8 |
±(2,6+L/285) |
2,6 |
±(2,5+L/285 ) |
2,8 |
5,0 |
±(3,5+L/166) |
3,5 |
±(3,3+L/166) |
3,3 |
6,6 |
|
251510 |
±(2,8+L/285 ) |
2,8 |
±(2,6+L/285) |
2,6 |
±(2,5+L/285 ) |
2,8 |
5,0 |
±(3,5+L/166) |
3,5 |
±(3,3+L/166) |
3,3 |
6,6 |
|
301510 |
±(2,8+L/285 ) |
2,8 |
±(2,6+L/285) |
2,6 |
±(2,5+L/285 ) |
2,8 |
5,0 |
±(3,5+L/166) |
3,5 |
±(3,3+L/166) |
3,3 |
6,6 |
|
201513 |
±(3,5+L/285 ) |
3,5 |
±(3,0+L/285) |
3,0 |
±(3,0+L/285 ) |
3,5 |
6,0 |
±(4,0+L/166) |
4,0 |
±(3,7+L/166) |
3,7 |
7,4 |
|
251513 |
±(3,5+L/285 ) |
3,5 |
±(3,0+L/285) |
3,0 |
±(3,0+L/285 ) |
3,5 |
6,0 |
±(4,0+L/166) |
4,0 |
±(3,7+L/166) |
3,7 |
7,4 |
|
301513 |
±(3,5+L/285 ) |
3,5 |
±(3,0+L/285) |
3,0 |
±(3,0+L/285 ) |
3,5 |
6,0 |
±(4,0+L/166) |
4,0 |
±(3,7+L/166) |
3,7 |
7,4 |
Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений);
МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика;
МРЕтнр/т - пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 90 с;
** - при наличии системы активной температурной компенсации.
Таблица 6 - Метрологические характеристики КИМ VARIANT Extra
|
Типо размер |
Пределы допускаемой абсолютной погрешности*, мкм (L - измеряемая длина в мм) | |||||||||||||
|
Температура окружающей среды от +18 °C до +22 °C |
Температура окружающей среды от +16 °C до +26 °C** | |||||||||||||
|
■Сонфигурация измерительных головок и контактных датчиков | ||||||||||||||
|
РН10М Plus/ PH10MQ/TP20 |
PH10M Plus/ PH10MQ /ТР200 |
РН10М Plus/PH10MQ /SP25M/REVO/SP80 |
РН10М Р1 PH10MQ /1 |
us/ ГР20 |
PH10MP PH10MQ /1 |
lus/ ГР200 |
PH10M] /SP25M |
Plus/PHI 0MQ [/REVO/SP80 | ||||||
|
МРЕе |
MP Ep |
MPEe |
MPE p |
МРЕе |
MPE p |
МРЕтнр/ |
МРЕе |
MPE p |
MPEe |
MPEp |
MPEe |
MPEp |
МРЕтнр /т | |
|
201310 |
±(3,0+L/28 5) |
3,0 |
±(2,8+L/285 ) |
2,8 |
±(2,5+L/28 5) |
2,5 |
5,0 |
±(3,7+L/143 ) |
3,7 |
±(3,5+L/143 ) |
3,5 |
±(3,3+L/14 3) |
3,3 |
6,5 |
|
201513 |
±(3,5+L/28 5) |
3,5 |
±(3,3+L/285 ) |
3,5 |
±(3,2+L/28 5) |
3,2 |
6,5 |
±(5,0+L/143 ) |
5,0 |
±(4,5+L/143 ) |
4,5 |
±(4,0+L/14 3) |
4,0 |
8,0 |
|
251513 |
±(3,5+L/28 5) |
3,5 |
±(3,3+L/285 ) |
3,5 |
±(3,2+L/28 5) |
3,2 |
6,5 |
±(5,0+L/143 ) |
5,0 |
±(4,5+L/143 ) |
4,5 |
±(4,0+L/14 3) |
4,0 |
8,0 |
|
301513 |
±(3,5+L/28 5) |
3,5 |
±(3,3+L/285 ) |
3,5 |
±(3,2+L/28 5) |
3,2 |
6,5 |
±(5,0+L/133 ) |
5,0 |
±(4,5+L/133 ) |
4,5 |
±(4,0+L/13 3) |
4,0 |
8,5 |
|
332015 |
±(4,0+L/25 0) |
4,0 |
±(3,8+L/250 ) |
3,8 |
±(3,6+L/25 0) |
3,6 |
7,5 |
±(6,5+L/133 ) |
6,5 |
±(5,5+L/133 ) |
5,5 |
±(5,2+L/13 3) |
5,2 |
10,0 |
|
402015 |
±(4,0+L/25 0) |
4,0 |
±(3,8+L/250 ) |
3,8 |
±(3,6+L/25 0) |
3,6 |
7,5 |
±(6,5+L/133 ) |
6,5 |
±(5,5+L/133 ) |
5,5 |
±(5,2+L/13 3) |
5,2 |
10,0 |
|
502015 |
±(4,0+L/25 0) |
4,0 |
±(3,8+L/250 ) |
3,8 |
±(3,6+L/25 0) |
3,6 |
7,5 |
±(6,5+L/133 ) |
6,5 |
±(5,5+L/133 ) |
5,5 |
±(5,2+L/13 3) |
5,2 |
10,0 |
Примечания: * - МРЕе - пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений);
МРЕр - пределы допускаемой абсолютной погрешности измерительной головки/контактного датчика;
МРЕтнр/т - пределы допускаемой абсолютной погрешности сканирования измерительной головки/контактного датчика за время сканирования 120 с;
** - при наличии системы активной температурной компенсации.
Таблица 7 - Метрологические и технические характеристики КИМ модификации VARIANT
Light______________________________________________________________________________________
|
Типоразмер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Максимальная масса измеряемой детали, кг |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | |||
|
050404 |
от 0 до 500 |
от 0 до 400 |
от 0 до 400 |
929 |
888 |
2411 |
300 |
300 |
|
060504 |
от 0 до 600 |
от 0 до 500 |
от 0 до 400 |
1044 |
1018 |
2411 |
300 |
390 |
Таблица 8 - Метрологические и технические характеристики КИМ модификации VARIANT
|
Типоразм ер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Максимальн ая масса измеряемой детали, кг |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | |||
|
050505 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
1180 |
1015 |
2393 |
300 |
470 |
|
070505 |
от 0 до 700 |
от 0 до 500 |
от 0 до 500 |
1380 |
1015 |
2393 |
300 |
540 |
|
070705 |
от 0 до 700 |
от 0 до 700 |
от 0 до 500 |
1380 |
1160 |
2429 |
650 |
775 |
|
100705 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 500 |
1680 |
1160 |
2429 |
700 |
925 |
|
120705 |
от 0 до 1200 |
от 0 до 700 |
от 0 до 500 |
1880 |
1160 |
2429 |
700 |
990 |
Таблица 9 - Метрологические и технические характеристики КИМ модификации VARIANT NT
|
Типоразм ер |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Максималь ная масса измеряемой детали, кг |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | |||
|
050505 |
от 0 до 500 |
от 0 до 500 |
от 0 до 500 |
1180 |
1015 |
2393 |
300 |
470 |
|
070505 |
от 0 до 700 |
от 0 до 500 |
от 0 до 500 |
1380 |
1015 |
2393 |
300 |
540 |
|
070705 |
от 0 до 700 |
от 0 до 700 |
от 0 до 500 |
1380 |
1160 |
2429 |
650 |
775 |
|
100705 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 500 |
1680 |
1160 |
2429 |
700 |
925 |
|
120705 |
от 0 до 1200 |
от 0 до 700 |
от 0 до 500 |
1880 |
1160 |
2429 |
700 |
990 |
|
070707 |
от 0 до 700 |
от 0 до 700 |
от 0 до 700 |
1380 |
1160 |
2734 |
650 |
800 |
|
100707 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 700 |
1680 |
1160 |
2734 |
700 |
950 |
|
120707 |
от 0 до 1200 |
от 0 до 700 |
от 0 до 700 |
1880 |
1160 |
2734 |
700 |
1015 |
Таблица 10 - Метрологические и технические характеристики КИМ модификации VARIANT
Accurate
|
Типоразме р |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Максимальн ая масса измеряемой детали, кг |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | |||
|
100707 |
от 0 до 1000 |
от 0 до 700 |
от 0 до 700 |
2152 |
1324 |
2843 |
900 |
1380 |
|
120908 |
от 0 до 1200 |
от 0 до 900 |
от 0 до 800 |
2352 |
1524 |
3073 |
1300 |
2125 |
|
150908 |
от 0 до 1500 |
от 0 до 900 |
от 0 до 800 |
2652 |
1524 |
3073 |
1500 |
2400 |
|
200908 |
от 0 до 2000 |
от 0 до 900 |
от 0 до 800 |
3152 |
1524 |
3073 |
1800 |
2860 |
|
121008 |
от 0 до 1200 |
от 0 до 1000 |
от 0 до 800 |
2352 |
1624 |
3073 |
1400 |
2270 |
|
151008 |
от 0 до 1500 |
от 0 до 1000 |
от 0 до 800 |
2652 |
1624 |
3073 |
1600 |
2570 |
|
201008 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 800 |
3152 |
1624 |
3073 |
1900 |
3070 |
|
151009 |
от 0 до 1500 |
от 0 до 1000 |
от 0 до 900 |
2832 |
1737 |
3339 |
1500 |
2890 |
|
201009 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 900 |
3332 |
1737 |
3339 |
1600 |
3890 |
|
151010 |
от 0 до 1500 |
от 0 до 1000 |
от 0 до 1000 |
2832 |
1737 |
3539 |
1500 |
2890 |
|
201010 |
от 0 до 2000 |
от 0 до 1000 |
от 0 до 1000 |
3332 |
1737 |
3539 |
1600 |
3900 |
|
151210 |
от 0 до 1500 |
от 0 до 1200 |
от 0 до 1000 |
2832 |
1937 |
3539 |
1800 |
3730 |
|
201210 |
от 0 до 2000 |
от 0 до 1200 |
от 0 до 1000 |
3332 |
1937 |
3539 |
2300 |
5100 |
|
251210 |
от 0 до 2500 |
от 0 до 1200 |
от 0 до 1000 |
3832 |
2237 |
3539 |
2400 |
6210 |
|
201510 |
от 0 до 2000 |
от 0 до 1500 |
от 0 до 1000 |
3332 |
2237 |
3539 |
3600 |
6330 |
|
251510 |
от 0 до 2500 |
от 0 до 1500 |
от 0 до 1000 |
3832 |
2237 |
3539 |
4000 |
8080 |
|
301510 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 1000 |
4332 |
2237 |
3539 |
4000 |
9650 |
|
201513 |
от 0 до 2000 |
от 0 до 1500 |
от 0 до 1300 |
3332 |
2237 |
4139 |
3600 |
6650 |
|
251513 |
от 0 до 2500 |
от 0 до 1500 |
от 0 до 1300 |
3832 |
2237 |
4139 |
4000 |
8300 |
|
301513 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 1300 |
4332 |
2237 |
4139 |
4000 |
9850 |
Таблица 11 - Метрологические и технические характеристики КИМ GLK модификации
VARIANT Extra
|
Типоразме р |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Максимальн ая масса измеряемой детали, кг |
Масса, кг, не более | ||||
|
Ось X |
Ось Y |
Ось Z |
Длина |
Ширина |
Высота | |||
|
201310 |
от 0 до 2000 |
от 0 до 1300 |
от 0 до 1000 |
3630 |
2154 |
3560 |
4000 |
4200 |
|
201513 |
от 0 до 2000 |
от 0 до 1500 |
от 0 до 1300 |
3630 |
2354 |
4160 |
4500 |
4770 |
|
251513 |
от 0 до 2500 |
от 0 до 1500 |
от 0 до 1300 |
4630 |
2354 |
4160 |
5000 |
5550 |
|
301513 |
от 0 до 3000 |
от 0 до 1500 |
от 0 до 1300 |
4630 |
2354 |
4160 |
5000 |
7550 |
|
332015 |
от 0 до 3300 |
от 0 до 2000 |
от 0 до 1500 |
4930 |
2854 |
4470 |
5000 |
14550 |
|
402015 |
от 0 до 4000 |
от 0 до 2000 |
от 0 до 1500 |
5930 |
2898 |
4512 |
5000 |
20000 |
|
502015 |
от 0 до 5000 |
от 0 до 2000 |
от 0 до 1500 |
6930 |
2898 |
4512 |
5000 |
21000 |
Таблица 12 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +16 до +26 |
|
Допускаемое изменение температуры, °С, не более, в течение: 1 ч 24 ч |
1,5 2,0 |
|
Градиент температуры по объему, °С на метр, не более |
1,0 |
|
Относительная влажность воздуха, без конденсата, %, не более |
от 40 до 80 |
|
Напряжение питания переменного тока, В |
от 198 до 242 |
|
Частота переменного тока, Гц |
50/60 |
Таблица 13- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
GLK |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Джойстик управления |
- |
1 шт. |
|
Измерительная головка |
- |
1 шт. |
|
Контактный датчик |
- |
1 шт. |
|
Комплект щупов |
- |
1 шт. |
Продолжение таблицы 14
|
Наименование |
Обозначение |
Количество |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
1 шт. |
|
Система активной температурной компенсации* |
- |
1 компл. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
|
Примечание: * - поставляется по дополнительному заказу | ||
Сведения о методах измерений
приведены: в разделе 6 «Эксплуатация измерительной системы» документа «Машины координатно-измерительные GLK. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
«Машины координатно-измерительные GLK. Стандарт предприятия» Beijing Coordinate Metrology Co., Ltd.
Смотрите также
