Рефлектометры МИР 305
| Номер в ГРСИ РФ: | 95828-25 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | ZIBO WIT ELECTRIC CO., LTD, КИТАЙ |
Рефлектометры МИР 305 (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95828-25 | ||||||
| Действует | по 07.07.2030 | ||||||
| Наименование | Рефлектометры | ||||||
| Модель | МИР 305 | ||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 781907b5-b561-51a1-6761-75c76f4dea51 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ZIBO WIT ELEC-TRIC CO., LTD, КИТАЙ, Room 208, Building E, Hi Tech Pioneer Park, No. 135, Zhengtong Road, Development Zone, Zibo City, Shandong
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-007-25 Государственная система обеспечения единства измерений. Рефлектометры МИР 305. Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95828-25: Описание типа
2025-95828-25.pdf
|
Скачать | 181.5 КБ | |
|
95828-25: Методика поверки
МП-НИЦЭ-007-25
2025-mp95828-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Рефлектометры МИР 305 (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Описание
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на дисплее рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления (места повреждения).
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на сенсорном жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров или переданы на внешний персональный компьютер по интерфейсу связи USB или Bluetooth (опция).
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, сенсорный графический ЖК-дисплей, клавиатура, источник питания.
Конструктивно рефлектометры выполнены в ударопрочных корпусах из полипропилена в виде кейса с откидной крышкой и ручкой для переноски.
На лицевой панели расположены дисплей, функциональный кнопки управления, разъем для подключения измерительных кабелей, разъем для подключения зарядного устройства, разъем интерфейса связи USB, многофункциональная кнопка управления (энкодер), кнопка запуска измерений.

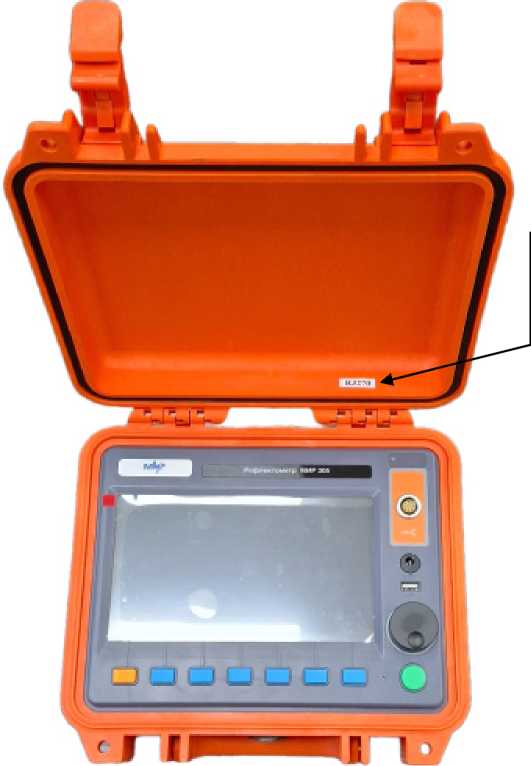

Общий вид рефлектометров МИР 305 представлен на рисунке 1.
Нанесение знака поверки на рефлектометры не предусмотрено. Пломбирование рефлектометров не предусмотрено.
Место нанесения заводских номеров - на крышке рефлектометров; способ нанесения -типографская печать на наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение места нанесения заводских номеров представлено на рисунке 1.
Место нанесения заводских номеров

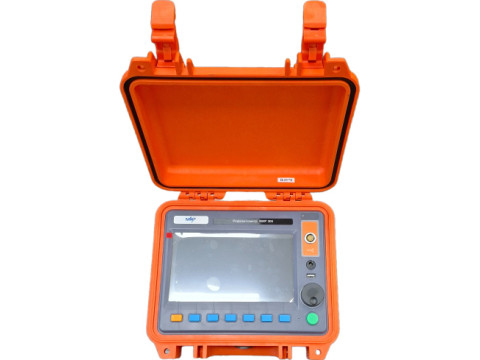

Рисунок 1 - Общий вид рефлектометров МИР 305
Программное обеспечение
Встроенное ПО (микропрограмма) рефлектометров реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики рефлектометров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
1.Х.Х |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений временной задержки импульса Т, мкс |
от 0,13 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс |
±(0,005^Т+0,02) |
|
Диапазон рассчитываемого расстояния, м 1) |
от 20 до 100-103 |
|
Примечание - 1) пределы 25; 50; 100; 200; 400; 800; 1500; 3000; 6000; 12000; 50000; 100000 м | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки скорости распространения импульса, м/мкс |
от 100 до 300 |
|
Объем памяти рефлектограмм, шт |
100 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
7,4 |
|
Габаритные размеры (длинахширинахвысота), мм |
274x218x81 |
|
Масса, кг, не более |
2,6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, %, не более |
от -10 до +40 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Нанесение знака утверждения типа на рефлектометры не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр |
МИР 305 |
1 шт. |
|
Комплект измерительных кабелей |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе 3 «Характеристики и работа с прибором».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
«Рефлектометры МИР 305. Стандарт предприятия».
