Камеры тепловизионные стационарные Pergam Spectr UС
| Номер в ГРСИ РФ: | 95831-25 |
|---|---|
| Производитель / заявитель: | Pergam Shanghai Trading Co., Ltd., КИТАЙ |
Камеры тепловизионные стационарные Pergam Spectr UC (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на мониторе персонального компьютера.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95831-25 | |||||||||||||||
| Действует | по 07.07.2030 | |||||||||||||||
| Наименование | Камеры тепловизионные стационарные | |||||||||||||||
| Модель | Pergam Spectr UС | |||||||||||||||
| Модификации |
Pergam Spectr 384 UC Pergam Spectr 640 UC Pergam Spectr 1280 UC |
|||||||||||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d45da00b-442f-a3c1-8cde-3aed186cd6dc | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Pergam Shanghai Trading Co., Ltd., КИТАЙ, Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-330-207-2025 Государственная система обеспечения единства измерений. Камеры тепловизионные стационарные Pergam Spectr UС. Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95831-25: Описание типа
2025-95831-25.pdf
Файл устарел
|
Скачать | 390.4 КБ | |
|
95831-25: Методика поверки
2025-mp95831-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95831-25: Описание типа
2025-95831-25-1.pdf
|
Скачать | 390.4 КБ | |
|
95831-25: Методика поверки
РТ-МП-330-207-2025
2025-mp95831-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Камеры тепловизионные стационарные Pergam Spectr UC (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на мониторе персонального компьютера.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные стационарные Pergam Spectr UC изготавливаются в следующих моделях: Pergam Spectr 384 UC, Pergam Spectr 640 UC, Pergam Spectr 1280 UC. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в прямоугольном корпусе из алюминия. На лицевой стороне тепловизоров расположен объектив. На задней стороне тепловизоров расположены расположены Ethernet-разъем и разъёмы для подключений. На нижней части тепловизоров расположены резьбовые отверстия для фиксации тепловизора, а также гнездо с отверстиями для установки на штатив.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством использования таких интерфейсов как Gigabit Ethernet и Camera Link на персональный компьютер.

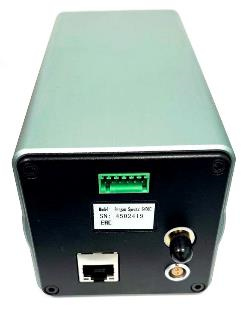

Фотографии общего вида камер тепловизионных стационарных Pergam Spectr UC приведены на рисунке 1.

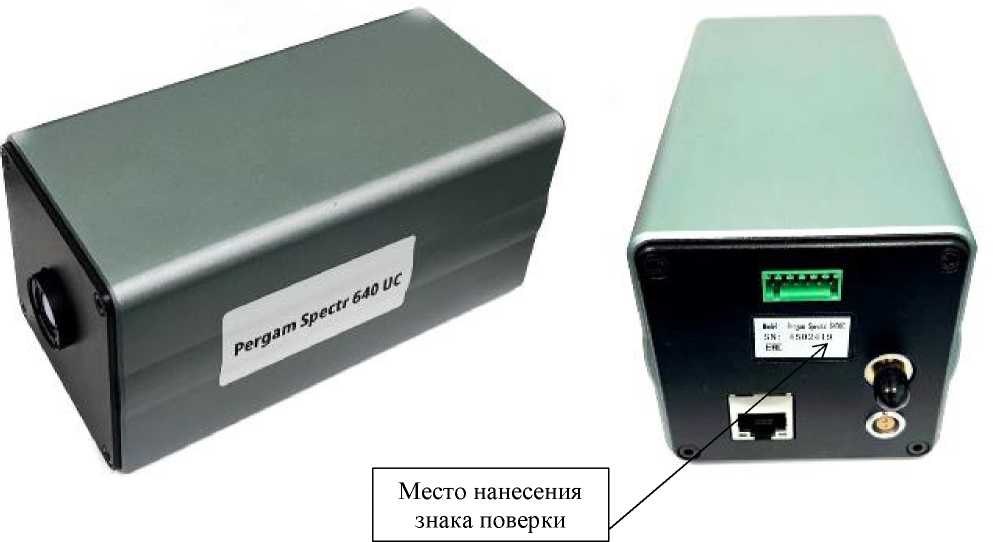

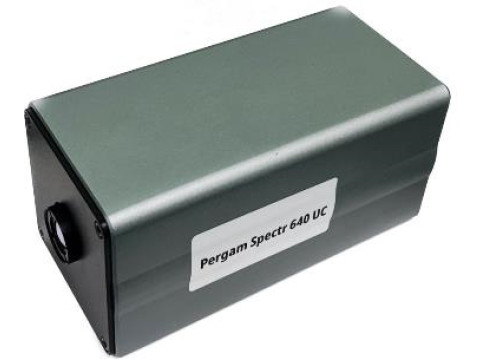

Рисунок 1 - Общий вид камер тепловизионных стационарных Pergam Spectr UC
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных стационарных Pergam Spectr UC в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров позволяет нанести знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных стационарных Pergam Spectr UC
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Research |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.2.11 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение Research устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и основные технические характеристики камер тепловизионных стационарных Pergam Spectr UC в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические и основные технические характеристики камер тепловизионных стационарных Pergam Spectr UC
|
Наименование характеристики |
Значение (в зависимости от модели) | |||
|
Pergam Spectr 384 UC |
Pergam Spectr 640 UC |
Pergam Spectr 1280 UC | ||
|
Диапазон измерений температуры (стандартный), °С |
от -20 до +550 от -20 до +800 |
от -20 до +550 (*) от -20 до +800 (**) |
от -20 до +400 | |
|
Диапазон измерений температуры (опциональный), °С |
от -20 до +1600 от -20 до +2000 |
от -20 до +1600 (**) от -20 до +2000 (**) |
- | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 | |||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 | |||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,05 | |||
|
У глы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
См. таблицу 3 | |||
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
См. таблицу 3 | |||
|
Спектральный диапазон, мкм |
от 7,7 до 13,0 | |||
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |||
|
Количество пикселей матрицы детектора, пикселихпиксели |
384x288 |
640x480 640x512 |
1280x1024 | |
|
Масса (со стандартным объективом), кг, не более |
0,8 | |||
|
Запись изображений или частота обновлений, Г ц |
50 |
50, 100 (640x480) 25, 30 (640x512) |
25 | |
|
Г абаритные размеры, мм (длина х ширина х высота), не более |
150x74x74 | |||
|
Напряжение питания, В |
12 | |||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +70 от 10 до 95 (без конденсации) | |||
|
Средняя наработка до отказа, ч, не менее |
10 000 | |||
|
Средний срок службы, лет, не менее |
5 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
Pergam Spectr Pergam Spectr 640 Pergam Spectr 384 UC UC 1280 UC | |
|
Примечания: () - только для модели с разрешением детектора 640*512; ( ) - только для модели с разрешением детектора 640*480. При использовании объектива 4,8 мм с углами поля зрения 114°х88° верхний предел диапазона измерений температуры - не более +650 °С. | |
Таблица 3 - Основные технические характеристики объективов
|
Наименование характеристики |
Значение (в зависимости от модели) | |||
|
Pergam Spectr 384 UC |
Pergam Spectr 640 UC |
Pergam Spectr 1280 UC | ||
|
640*480 |
640*512 | |||
|
У глы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: 4,1 мм |
- |
- |
89°х75° |
- |
|
4,8 мм |
68°х52° |
114°х88° |
- |
- |
|
7,5 мм |
- |
- |
- |
91,4°х78,6° |
|
8 мм |
41°х32° |
68,4°х54° |
- |
- |
|
9,1 мм |
- |
- |
48°х38° |
- |
|
9,6 мм |
35,4°х27,6° |
59,1°х46,1° |
- |
- |
|
13 мм |
27,2°х20,8° |
45,4°х34,8° |
33°х29° |
- |
|
19 мм |
19,2°х14,5° |
32°х24,2° |
22°х18° |
44°х35,8° |
|
25 мм |
14,7°х11° |
24,6°х18,5° |
17°х14° |
34,2°х27,6° |
|
35 мм |
10,6°х7,9° |
17,7°х13,3° |
12,5°х10° |
- |
|
50 мм |
7,4°х5,6° |
12,4°х9,3° |
- |
17,5°х14° |
|
55 мм |
- |
- |
8°х6,4° |
- |
|
100 мм |
- |
- |
- |
8,8°х7° |
|
Пространственное разрешение (в зависимости от типа объектива), мрад: 4,1 мм |
- |
- |
2,92 |
- |
|
4,8 мм |
3,54 |
3,54 |
- |
- |
|
7,5 мм |
- |
- |
1,31 |
- |
|
8 мм |
1,87 |
1,87 |
- |
- |
|
9,1 мм |
- |
- |
1,31 |
- |
|
9,6 мм |
1,67 |
1,67 |
- |
- |
|
13 мм |
1,24 |
1,24 |
0,92 |
- |
|
19 мм |
0,87 |
0,87 |
0,63 |
0,6 |
|
25 мм |
0,67 |
0,67 |
0,48 |
0,47 |
|
35 мм |
0,48 |
0,48 |
0,34 |
- |
|
50 мм |
0,34 |
0,34 |
- |
0,24 |
|
55 мм |
- |
- |
0,21 |
- |
|
100 мм |
- |
- |
- |
0,12 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная стационарная |
Pergam Spectr UC (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Источник электропитания |
- |
1 шт. |
|
Ethernet-кабель (3 м) |
- |
1 шт. |
|
Жесткий транспортировочный футляр |
- |
1 шт. |
|
USB-носитель с ПО |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Pergam Shanghai Trading Co., Ltd., Китай.
