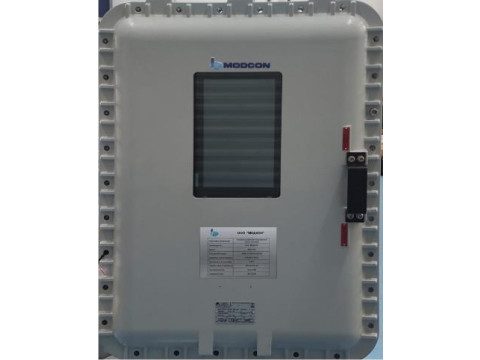

Анализаторы давления насыщенных паров поточные MOD-1056
| Номер в ГРСИ РФ: | 95833-25 |
|---|---|
| Производитель / заявитель: | ООО «МОДКОН», г. Омск |
Анализаторы давления насыщенных паров поточные MOD-1056 (далее - анализатор) предназначены для измерений давления насыщенных паров нефти и нефтепродуктов в отобранной пробе.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95833-25 | ||||||
| Действует | по 07.07.2030 | ||||||
| Наименование | Анализаторы давления насыщенных паров поточные | ||||||
| Модель | MOD-1056 | ||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 49cf423b-10f3-a897-d936-509ab1a23d6a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МОДКОН», РОССИЯ, 644040, г. Омск, пр-кт Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 231-0139-2025 Государственная система обеспечения единства измерений Анализаторы давления насыщенных паров поточные MOD-1056 Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95833-25: Описание типа
2025-95833-25.pdf
Файл устарел
|
Скачать | 364.1 КБ | |
|
95833-25: Методика поверки
2025-mp95833-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
95833-25: Описание типа
2025-95833-25-1.pdf
|
Скачать | 364.1 КБ | |
|
95833-25: Методика поверки
МП 231-0139-2025
2025-mp95833-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Анализаторы давления насыщенных паров поточные MOD-1056 (далее - анализатор) предназначены для измерений давления насыщенных паров нефти и нефтепродуктов в отобранной пробе.
Описание
Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшееся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре 37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.
Конструктивно анализатор выполнен в едином корпусе, состоящем из измерительного блока и блока управления. Измерительный блок состоит из измерительной ячейки с регулируемой температурой, датчика температуры и датчика давления, установленного на поршне. Впускное отверстие пробы на измерительной ячейке соединено с системой отбора проб (опциально) и имеет возможность подключения от 1 до 4 потоков. Линия слива расположена с левой стороны измерительной ячейки. Измерительный блок сообщается напрямую с блоком управления через кабель.
Управление анализатором осуществляется через сенсорный дисплей, расположенный на передней панели корпуса анализатора. Анализатор имеет возможность дистанционного управления, посредством цифровых и аналоговых сигналов, протоколов Modbus или VNC Ethernet.
Пломбировка корпуса анализатора не предусмотрена.
Серийный номер анализатора в виде буквенно-цифрового обозначения наносится на боковую панель корпуса анализатора методом печати.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и место нанесения серийного номера представлены на рисунке 1. Информационная табличка представлена на рисунке 2.

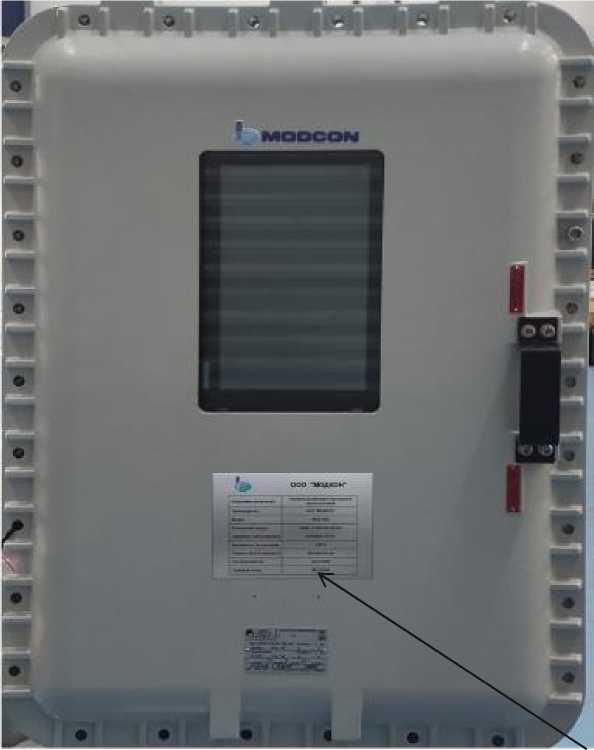

Рисунок 1 - Общий вид анализатора
Место нанесения серийного номера

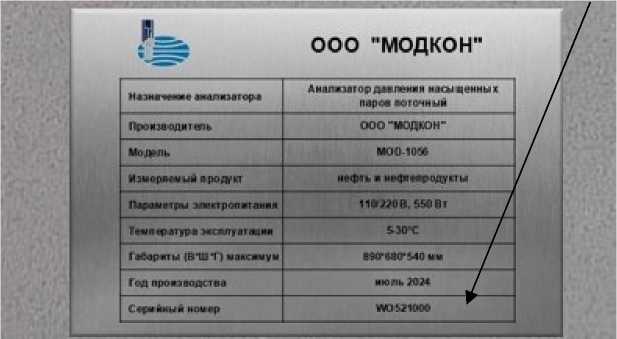

Рисунок 2 - Информационная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач управления работой анализаторов.
Идентификационные данные ПО анализатора представлены в Таблице 1.
Метрологически значимой частью является встроенное ПО анализатора.
ПО анализатора выполняют функции приема, обработки, отображения и хранения измерительной информации; передачи данных; управления работой анализатора; автоматической диагностики состояния анализатора и выдачи информации о возникновении аварийного сигнала на сенсорный дисплей анализатора.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик анализатора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
SWMOD1056 |
|
Номер версии (идентификационный номер) ПО |
7XXX1 |
|
1ХХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9 | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления насыщенных паров, кПа |
от 8 до 115 |
|
Пределы допускаемой относительной погрешности измерений давления насыщенных паров, % : - в поддиапазоне от 8 до 19 кПа включ. - в поддиапазоне св. 19 до 115 кПа |
±25 ±5 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний давления насыщенных паров, кПа |
от 0 до 1000 |
|
Цифровой интерфейс |
Modbus, VNC Ethernet, RS232/RS485 (опционально) |
|
Параметры питания от сети переменного тока: - напряжение питания переменного тока, В - частота переменного тока, Г ц |
110/220 55 ± 5 |
|
Потребляемая мощность, В^А, не более |
550 |
|
Габаритные размеры, мм, не более - ширина - высота - глубина |
680 890 540 |
|
Масса, кг, не более |
165 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +30 от 20 до 90 от 84 до 106,7 |
|
Маркировка взрывозащиты |
1 Ex db IIB+H2 T6 Gb (-20 °C<Tamb<+40 °C) |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
43824 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта анализатора.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Меню измерений» документа «Анализатор давления насыщенных паров поточный. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.53-002-66965064-2023 Анализатор давления насыщенных паров поточный
MOD-1056. Технические условия.
