Уровнемеры микроволновые бесконтактные ППС1
| Номер в ГРСИ РФ: | 95835-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО «Пепперс», г. Санкт-Петербург |
Уровнемеры микроволновые бесконтактные ППС1 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких и сыпучих продуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95835-25 | ||||||||||||
| Действует | по 09.07.2030 | ||||||||||||
| Наименование | Уровнемеры микроволновые бесконтактные | ||||||||||||
| Модель | ППС1 | ||||||||||||
| Модификации |
ППС-1 мини ППС1-Ж.ИРР31СМИ ППС1-С.ОЛФ32СМИП |
||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1cacfbcb-8f9e-7280-6848-0b818517d9b1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Пепперс», РОССИЯ, 197183, г. Санкт-Петербург, ул. Сабировская, д. 41
Поверка
| Методика поверки / информация о поверке |
МП-681-2025 Государственная система обеспечения единства измерений. Уровнемеры микроволновые бесконтактные ППС1. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95835-25: Описание типа
2025-95835-25.pdf
Файл устарел
|
Скачать | 781.7 КБ | |
|
95835-25: Методика поверки
2025-mp95835-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
95835-25: Описание типа
2025-95835-25-1.pdf
|
Скачать | 781.7 КБ | |
|
95835-25: Методика поверки
МП-681-2025
2025-mp95835-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Уровнемеры микроволновые бесконтактные ППС1 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких и сыпучих продуктов.
Описание
Принцип действия основан на излучении через антенну устройства непрерывного частотно-модулированного микроволнового сигнала (FMCW) с пилообразно меняющейся частотой. Сигнал отражается от поверхности измеряемой среды и принимается той же антенной. Разница между текущей частотой генерируемого и принимаемого сигналов определяется методом преобразования Фурье, пропорциональна расстоянию до поверхности среды и пересчитывается в значение уровня.
Уровнемеры изготавливаются в трех модификациях: ППС1-Ж, ППС1-С и ППС1-мини.
Уровнемеры ППС1-Ж, ППС1-С имеют модульную конструкция и состоят из антенной системы, интегрированной в узел присоединения, корпуса с расположенным в нем блоком электроники, крышки корпуса, блока индикации и настройки (опционально).
Уровнемер ППС1-мини исполнен в виде единого компактного корпуса, в котором размещена электроника, антенна и резьбовой узел присоединения.
Тип присоединения может быть резьбовым или фланцевым.
Антенная система уровнемера представляет собой герметизированную конструкцию, интегрированную в узел присоединения. Антенная система может быть выполнена из различных материалов и предназначена для работы на различных средах, в том числе агрессивных, в разных диапазонах температур и давлений измеряемой среды.
Корпус датчика может быть изготовлен из алюминия или нержавеющей стали.
В любой тип корпуса (за исключением модификации ППС1-мини) может быть опционально установлен модуль индикации и настройки.
Уровнемеры имеют двухпроводную схему подключения - питание и передача измеренного значения осуществляется по одному двухжильному кабелю.
Уровнемеры имеют аналоговый выход постоянного тока с диапазоном от 4 до 20 мА. Уровнемеры с аналоговым выходным сигналом могут передавать значение измеряемого уровня и по цифровому протоколу HART, используемому так же для дистанционной настройки.
Обозначения исполнения уровнемеров:
ППС1-мини или ППС1-Х. 1 2 3 4 5 6 7 8, где Х - Модификация уровнемера: Ж - Для применения в жидкостях; С - Для применения в сыпучих продуктах;
1 - Вид взрывозащиты: О - Отсутствует; И - Искробезопасная цепь; В -Взрывонепроницаемая оболочка; Р - Рудничное исполнение;
2 - Исполнение/Материал: П - Герметизированная антенна, интегрированная в резьбовое присоединение / PP, PTFE; Р - Герметизированная антенна, интегрированная в резьбовое присоединение / 316L, PTFE; Ф - Герметизированная антенна, интегрированная во фланцевое присоединение / 316L, PTFE; Л - Линзовая герм. антенна, интегрированная во фланцевое присоединение / 316L, PTFE;
3 - Тип присоединения / Материал: Р2 - Резьба G1ZA PN2 / PTFE; Р3 - Резьба G1ZA PN40 / 316L; Ф2 - Фланец DN80PN16 форма C, DIN2501 / 316L; Ф3 - Фланец DN100PN16 форма C, DIN2501 / 316L;
4 - Уплотнение / Температура процесса: 0 - FKM&PTFE / от -40 до +100 °С; 1 - FKM&PTFE / от -40 до + 150 °С; 2 - PTFE / от -40 до +250 °С; 3 - Кварцевое стекло / от -40 до +1200 °С;
5 - Материал корпуса / Климатическое исполнение: А - Алюминий / IP67; С - Нержавеющая сталь 316L / IP67;
6 - Резьбовое отверстие под кабельный ввод: М - М20*1,5; К - ZNPT;
7 - Модуль индикации и настройки: О - Отсутствует; И - Установлен;
8 - П - Продувочное присоединение (может отсутствовать в коде).

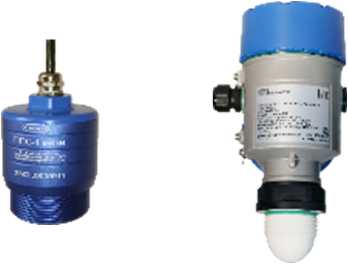

Общий вид уровнемеров представлен на рисунке 1.
Нанесение знака поверки на уровнемеры не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящего из арабских цифр и цифрового матричного кода (либо QR-кода), наносятся на информационную табличку (типовой шильдик) на корпусе уровнемера методом термотрансферной печати.
Пломбирование уровнемеров не предусмотрено.
Место нанесения серийного номера и знака утверждения типа представлено на рисунке 2.
а)
г)
в)
е)
б)
д)

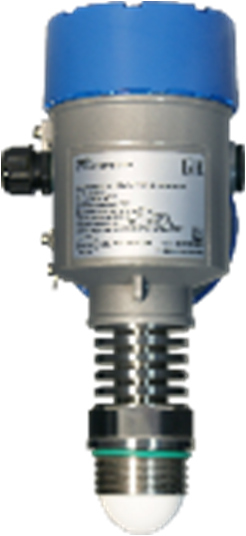

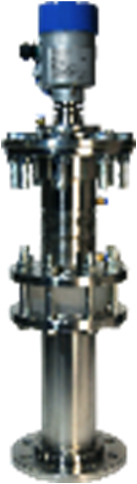

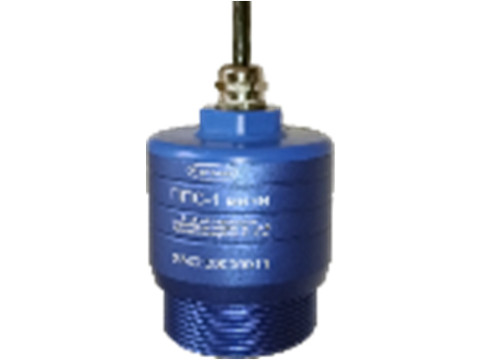

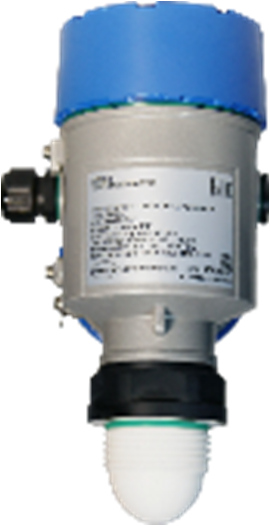

Рисунок 1 - Общий вид уровнемеров: а) модификации ППС1-мини с резьбовым присоединением G2; б) модификации ППС1-Ж с резибовым присоедиением G1ZA / PTFE; в) модификации ППС1-Ж с резьбовым присоединением G1ZA / 316L; г) модификации ППС1-С с температурой процесса от -40 до +1200 °С; д) модификации ППС1-С или ППС-Ж с герметизированной антенной, интегрированной во фланцевое присоединение; е) модификации ППС1-С с линзовой антенной, интегрированной в стальной фланец / 316L
Место нанесения
знака
утверждения типа
г?пс1?ж.иррз1сми
ОЕх ia ПС Тб...11 GiX, POEx ia I Ma X, 1Ех ia ПС I6...I1 Gb X, РВЕх db I Mb X
Электроника: 4...20 мА/HART, 2-проводная
-0 12...35 В —
Место нанесения
серийного номера
О4...20 mA/HART
Степень защиты: IP67
Диапазон измерения: до 30 м
Температура на присоединении: -40 ... +150°С
Давление процесса: -100 ... +2000 кПа
Контактирующие материалы: 316L, PTFE
Версия электроники: 2.9.4
С/№: 00000023
(Пепперс) СДЕЛАНО В РОССИИ
н________________ex-peppersrussia.com
Место
нанес2ННЯ.
ггрмныпго -
вджра j—
\______ >
Рисунок 2 - Изображение места нанесения серийного номера и знака утверждения типа
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО) для уровнемеров модификаций ППС1-Ж и ППС1-С и внешнее ПО для ППС1-мини. ПО не разделено на метрологически значимую часть и не значимую части.
Встроенное программное обеспечение уровнемеров предназначено для управления блоком приема-передачи, расчетов, обработки результатов измерений, формирования выходного сигнала и самодиагностики, а также для взаимодействия с пользователем (служебная часть) -поддержка интерфейсов коммуникации, индикации и настройки (установка рабочего диапазона измерения, конфигурирование для конкретного применения) и передача данных измерения.
Внешнее ПО «ППС-HART» устанавливается на персональный компьютер и предназначено для: конфигурирования основных установочных настроек под конкретное применение, аварийных токовых сигналов, диагностирования качества работы уровнемеров в конкретных условиях эксплуатации, работоспособности отдельных функциональных узлов уровнемеров.
Идентификационные данные встроенного ПО уровнемеров представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CW59 |
|
Номер версии (идентификационный номер) ПО |
3.X.Y |
|
Примечание: Введены следующие обозначения: X.Y - идентификационный номер текущей версии служебной части ПО, обозначается от 0 до 9. | |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ППС1- мини |
ППС1-Ж |
ППС1-С |
|
Диапазон измерений уровня жидкости и сыпучих материалов, м |
от 0,1 до 10 |
от 0,25 до 30 |
от 0,5 до 80 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости и сыпучих материалов по цифровому каналу, мм - при L < 0,5 м - при L < 1 м - при L > 0,5 м - при 1 м < L < 30 м |
±20 _ ± 2 _ |
±20 _ ±2 _ |
_ ±30 _ ±5 |
|
Пределы допускаемой основной относительной погрешности измерений уровня жидкости и сыпучих материалов по цифровому каналу, %, для модификаций с диапазоном измерений: - при L > 30 м |
_ |
_ |
±0,1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня жидкости и сыпучих материалов по вызванной изменением температуры окружающей среды от температуры (от +15 до +25) °С на каждые 10 °С по цифровому каналу, мм |
±3 | ||
|
Пределы допускаемой приведенной к полному диапазону измерений уровня жидкости и сыпучих материалов погрешности преобразований в аналоговый сигнал в виде силы постоянного тока от 4 до 20 мА, % - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (от +15 до +25) °С на каждые 10 °С, % |
±0,1 ±0,03 | ||
|
Примечания: Введены следующие обозначения: L -значение расстояния между поверхностью измеряемой среды и точкой начала отсчета уровнемера, м; Основная и дополнительная погрешности уровнемера суммируются алгебраически. | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ППС1- мини |
ППС1-Ж |
ППС1-С |
|
Давление измеряемой среды, МПа |
от -0,1 до 0,1 |
от -0,1 до 2 |
от -0,1 до 3 |
|
Температура измеряемой среды, °С |
от -40 до +80 |
от -40 до +250 |
от -40 до +1200 |
|
Масса, кг1) |
0,4 |
от 1,7 до 2,5 |
от 2,5 до 29 |
|
Степень защиты согласно ГОСТ 14254-2015 |
IP67 | ||
|
Выходной сигнал: - цифровой - аналоговый сигнал силы постоянного тока, мА |
HART от 4 до 20 | ||
|
Модификация |
ППС1- мини |
ППС1-Ж |
ППС1-С |
|
Маркировка взрывозащиты |
0Ех ia IIC T6...T1 Ga X, РОЕх ia I Ma X, 1Ex ia IIC T6...T1 Gb X, PBEx db I Mb X | ||
|
Напряжение питания постоянного тока, В |
от 12 до 35 | ||
|
Мощность электромагнитного излучения, мВт, не более |
7 | ||
|
Габаритные размеры корпуса (длинахширинахвысота), мм, не более |
94x70x70 |
158x158x97 |
158x158x97 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -60 до +80 80 от 84 до 106 | ||
|
1) В зависимости от типа присоединения и материала корпуса | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
130000 |
Знак утверждения типа
наносится на информационную табличку на корпусе уровнемеров модификаций ППС1-С и ППС1-Ж, и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроволновый бесконтактный1) |
ППС1 |
1 шт. |
|
Комплект монтажных принадлежностей |
_ |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Упаковка |
_ |
1 шт. |
|
1) Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 2 «Монтаж, подключение, индикация и настройка» Руководства по эксплуатации «Уровнемеры микроволновые бесконтактные ППС1. Модификации ППС1-Ж, ППС1-С и ППС1-мини. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-91972192-2024 «Уровнемеры микроволновые бесконтактные ППС1, ППС2 и ППС1 мини. Технические условия».
Другие Уровнемеры
