Анализаторы общего органического углерода TA

Назначение

Анализаторы общего органического углерода TA (далее - анализаторы) предназначены для непрерывных, автономных или автоматических измерений массовой концентрации общего органического углерода.

Описание

Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде, поступившей в аналитическую ячейку анализатора. В результате окисления образуется диоксид углерода (СО2), образующий угольную кислоту при реакции с водой. Кондуктометрические ячейки анализатора измеряют удельную электрическую проводимость воды до и после окисления её органических примесей. Электронный блок анализатора преобразует измерительные данные в единицы массовой концентрации общего органического углерода и массовой концентрации общего углерода.

Анализатор представляет собой стационарный прибор с сенсорным дисплеем на передней панели. На боковых панелях анализатора расположены входные и выходные штуцера для подключения системы забора анализируемой воды, вентиляционные отверстия, разъемы для подключения электрического питания, тумблер включения и выключения анализатора, USB разъемы.

Анализаторы выпускаются в 4 модификациях Ta-1.0, Ta-2.0, TA-3.0 и TA-1000, отличающихся конструкцией, метрологическими и техническими характеристиками. Анализаторы модификаций ТА-1.0, ТА-2.0 и ТА-1000 имеют настольное исполнение и ручной способ подачи пробы, также возможно подключение автоподатчиков проб Neuron BC. Анализаторы модификации ТА-2.0 имеют модуль для забора анализируемой воды из пробоотборника в системе водоподготовки для периодического контроля или в качестве подменного прибора. Анализатор модификации ТА-3.0 встраиваемого типа, подключается к пробоотборнику в системе водоподготовки и предназначен для непрерывных измерений. Анализаторы модификаций ТА-1.0 и ТА-2.0 выводят результаты анализа на экран, на USB-диск и на принтер. Анализаторы модификации ТА-1000 управляются с помощью ПК и выводят результаты на экран, а также сохраняют результаты в базу данных, защищенную от изменений. Анализаторы модификации ТА-3.0 выводят результаты измерений на экран, а также на токовый выход от 4 до 20 мА или RS-485 (опционально, по запросу заказчика).

Корпус анализаторов изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером расположена на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2. Общий вид титульной страницы паспорта представлен на рисунке 3.

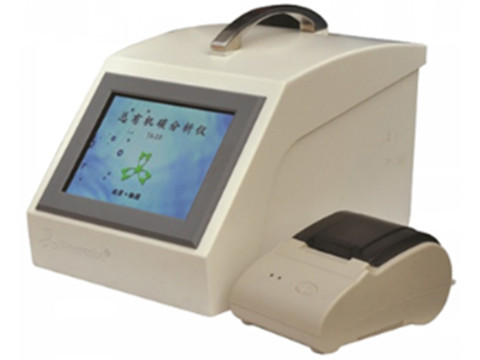

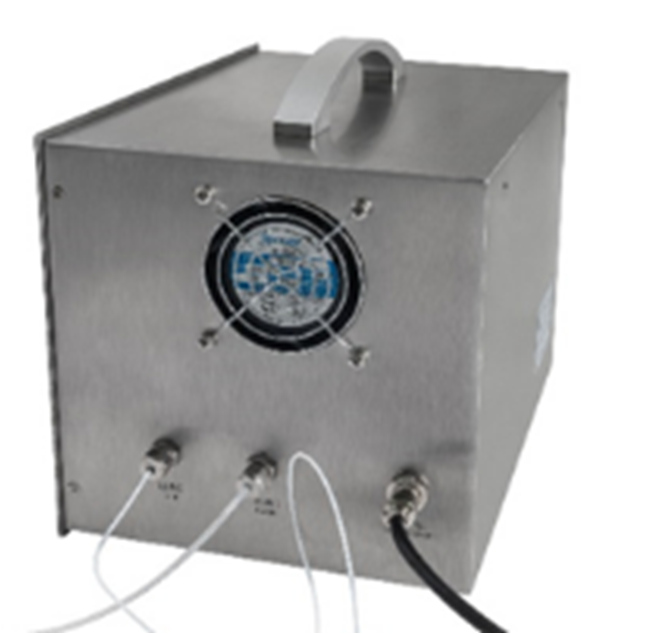

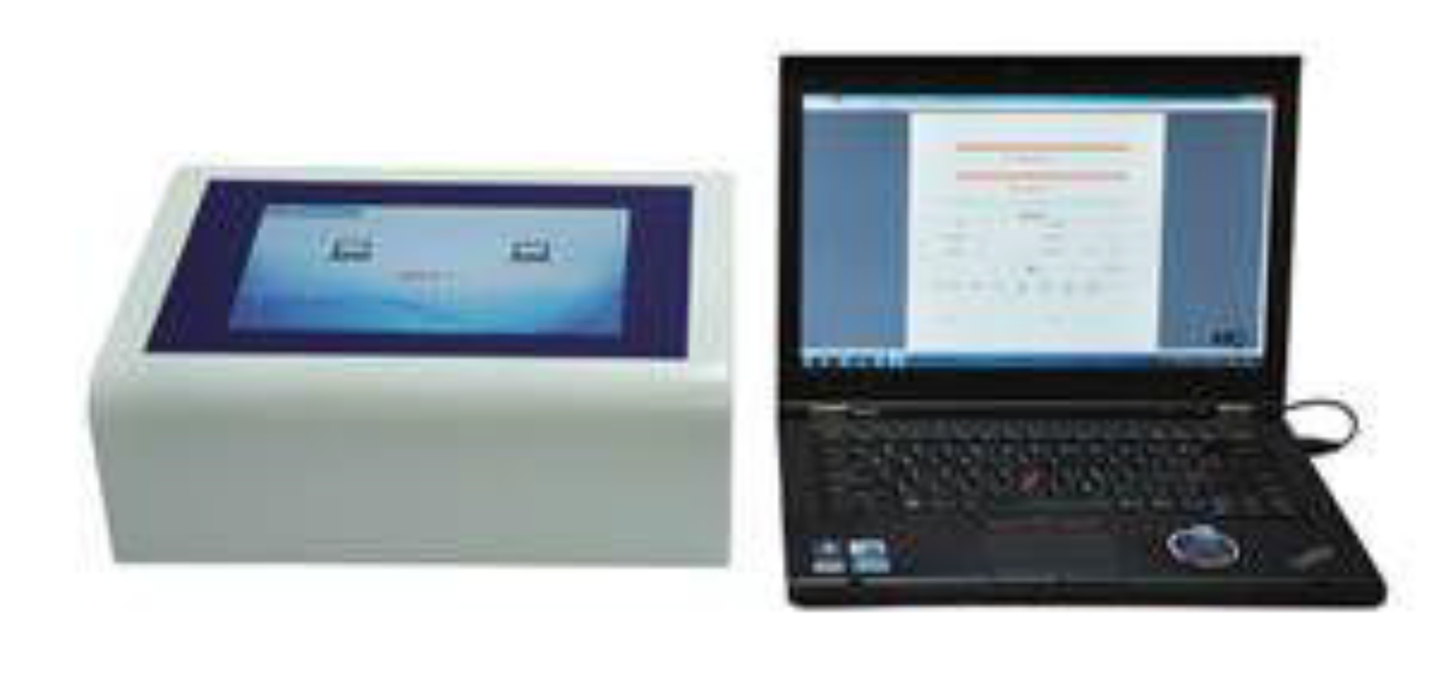

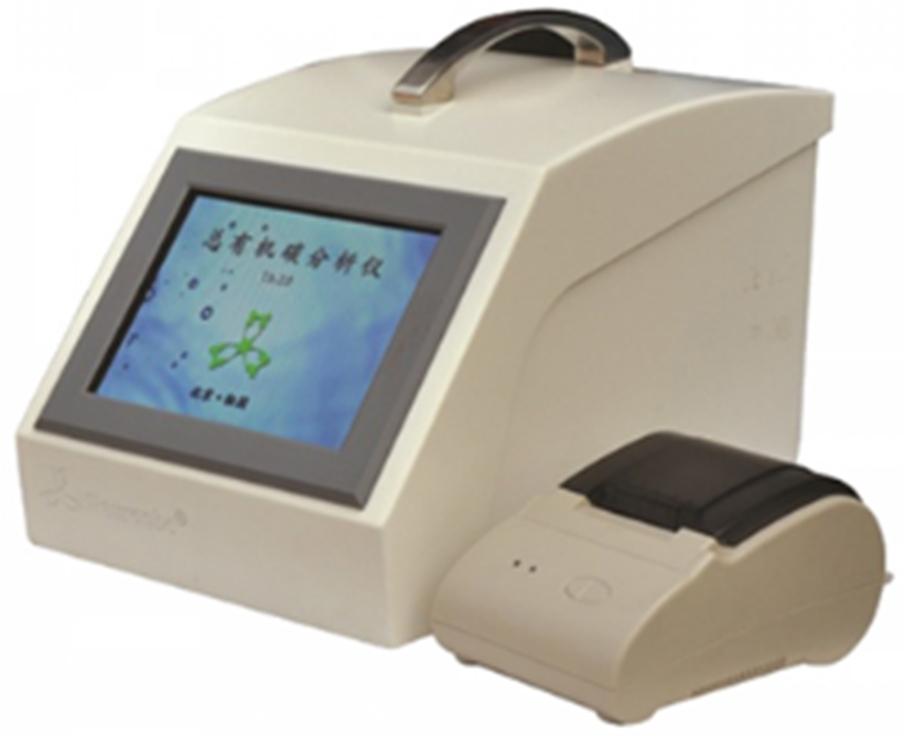

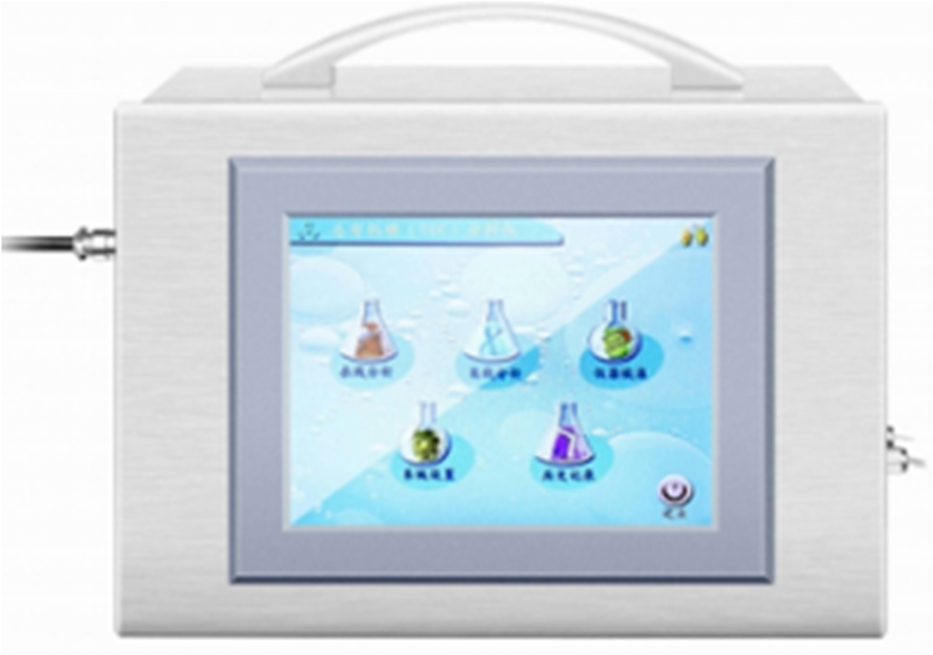

Рисунок 1 - Общий вид анализаторов общего органического углерода TA

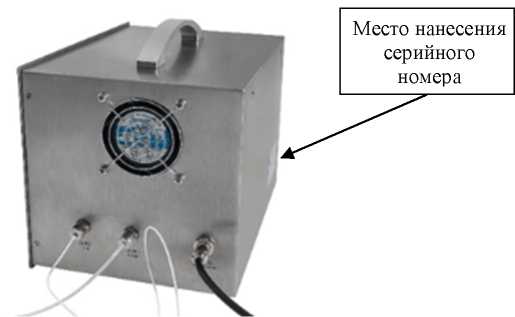

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода TA (на примере анализатора модификации ТА-3.0)

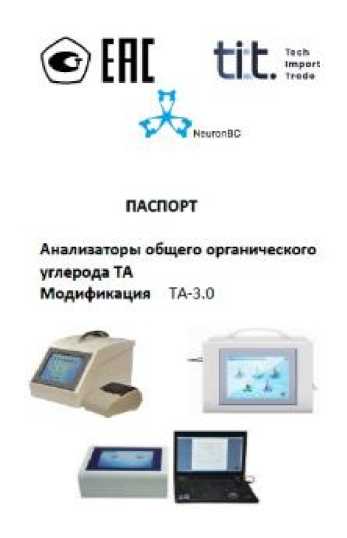

Рисунок 3 - Общий вид титульной страницы паспорта на анализаторы общего органического углерода TA

Программное обеспечение

Анализаторы модификаций ТА-1.0, ТА-2.0 и ТА-3.0 оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции сбора, передачи, хранения, обработки и визуализации измерительной информации. Анализаторы модификации ТА-1000 оснащены встроенным и автономным ПО. Автономное ПО предназначено для настройки анализатора, обработки, хранения и визуализации результатов анализа, диагностики состояния анализатора. Изготовителем не предусмотрена визуализация идентификационных данных ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и титульный лист паспорта методом компьютерной графики и на фронт-панель корпуса анализатора в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 2 «Подключение и работа с прибором» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Техническая документация «Beijing Neuronbc Laboratories Co., Ltd», Китай.
