Ключи моментные электронные MERTIS
| Номер в ГРСИ РФ: | 95840-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Shanghai Billy Instrument Co., Ltd, КИТАЙ |
Ключи моментные электронные MERTIS (далее - ключи) предназначены для измерений заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95840-25 | |||||||||||||||||||||||||||
| Действует | по 09.07.2030 | |||||||||||||||||||||||||||
| Наименование | Ключи моментные электронные | |||||||||||||||||||||||||||
| Модель | MERTIS | |||||||||||||||||||||||||||
| Модификации |
MERTIS BLJ90020 MERTIS BLJ24500 MERTIS LCD-4H9050 MER-TIS LCD-424500 MERTIS MKL10900100119 MERTIS MKW2720000119 MERTIS FML10900500119X MERTIS FMW2715000119X |
|||||||||||||||||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 97552b3a-bd14-f52f-224f-4c615b6b71fd | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Shanghai Billy Instrument Co., Ltd, КИТАЙ, Floor 4, Building 2, No. 8885, Puxing Road, Fengxian District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-663-2025 Государственная система обеспечения единства измерений. Ключи моментные электронные MERTIS. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95840-25: Описание типа
2025-95840-25.pdf
|
Скачать | 621.1 КБ | |
|
95840-25: Методика поверки
МП-663-2025
2025-mp95840-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Ключи моментные электронные MERTIS (далее - ключи) предназначены для измерений заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Описание
Принцип работы ключей моментных электронных MERTIS основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика момента, установленного в корпусе, при приложении крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в величину крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, электронного табло, присоединительного элемента (внешний квадрат), механизма трещотки и переключателя направления измерений крутящего момента силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи моментные электронные MERTIS включают в себя следующие исполнения: MERTIS BLJ, MERTIS LCD, MERTIS MKL, MERTIS MKW, MERTIS FML, MERTIS FMW и имеют различные модификации с цифровой и буквенной приставкой к основному обозначению модели. Выпускаемые модификации ключей отличаются метрологическими и техническими характеристиками.
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, информация о модификации и товарный знак производителя наносится методом гравировки в месте, указанном на рисунках 1-4.
Корпус средств измерений данного типа изготавливается из алюминиевого сплава и пластика, окрашиваемого в цвета по заказу заказчика.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунках 1-4.
Место нанесения заводского номера и товарного знака
Место нанесения заводского номера и товарного знака
Место нанесения заводского номера и товарного знака
Место нанесения заводского номера и товарного знака
Место нанесения заводского номера и товарного знака
нанесения заводского номера и товарного знака

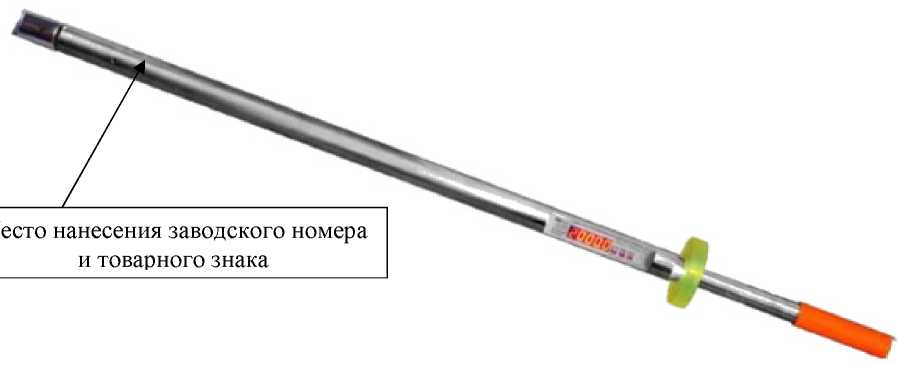

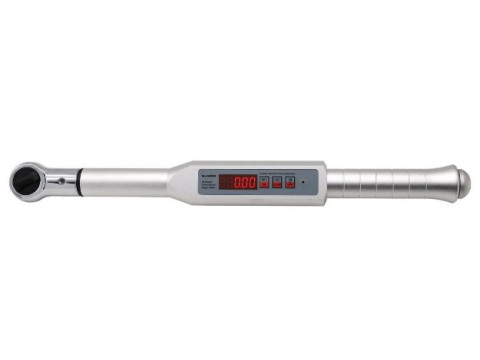

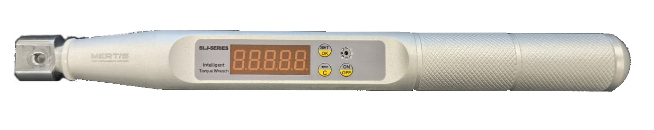

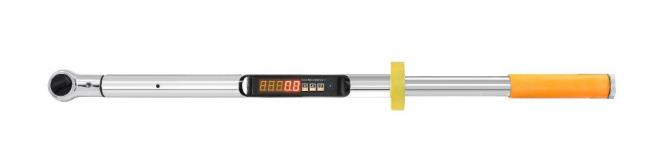

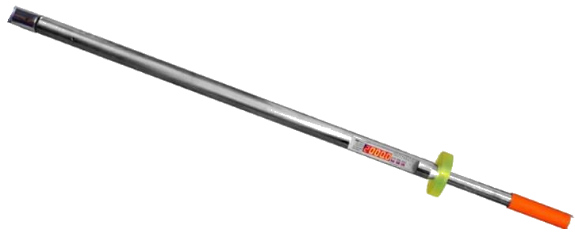

Рисунок 1 - Общий вид ключей моментных электронных MERTIS BLJ
Место нанесения заводского номера и товарного знака

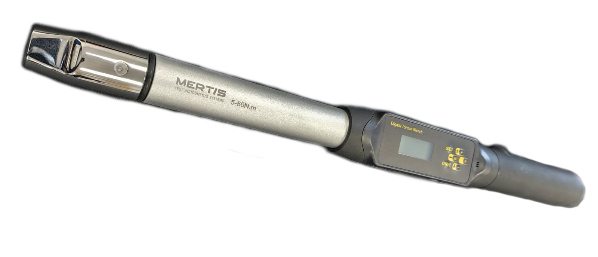

Рисунок 2 - Общий вид ключей моментных электронных MERTIS LCD
Место нанесения заводского номера и товарного знака

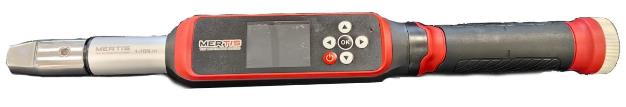

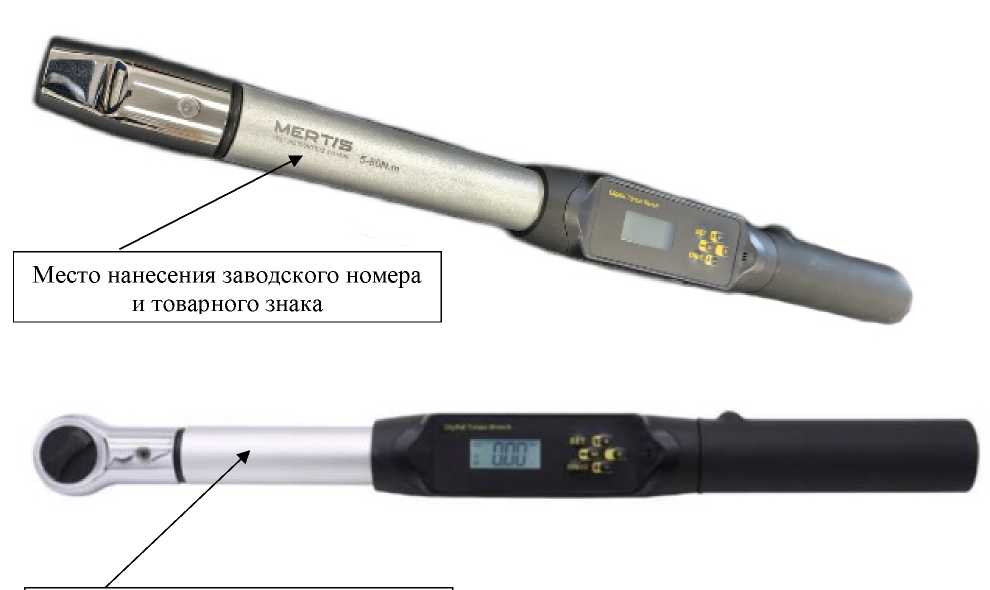

Рисунок 3 - Общий вид ключей моментных электронных MERTIS FML и MERTIS FMW
Место нанесения заводского номера и товарного знака

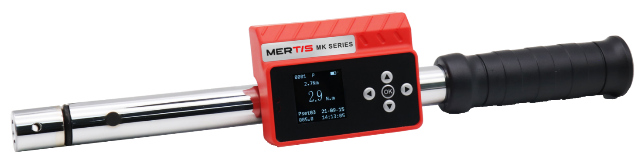

Рисунок 4 - Общий вид ключей моментных электронных MERTIS MKL и MERTIS MKW
Программное обеспечение
Для работы с ключами применяется программное обеспечение (далее - ПО), а также встроенное программное обеспечение (далее - ВПО) «merTEST-W», устанавливаемое на персональный компьютер и ключ.
ПО и ВПО служат для управления функциональными возможностями ключа, обеспечивает установку значений крутящего момента силы, обмен информацией с внешними системами. ПО защищено от несанкционированного доступа ключами электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-W |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1.6 |
Данное ПО применимо для работы ключей следующих модификаций: MERTIS MKL, MERTIS MKW, MERTIS FML, MERTIS FMW.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Дискретност ь отсчета, Н^м |
Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
MERTIS BLJ90005S |
от 0,05 до 0,50 |
0,01 |
±1/±1 |
|
MERTIS BLJ90002 |
от 0,2 до 2,0 |
0,01 | |
|
MERTIS BLJ90006 |
от 0,6 до 6,0 |
0,01 | |
|
MERTIS BLJ90010 |
от 1 до 10 |
0,01 | |
|
MERTIS BLJ90020 |
от 2 до 20 |
0,01 | |
|
MERTIS BLJ90050 |
от 5 до 50 |
0,01 | |
|
MERTIS BLJ90100 |
от 10 до 100 |
0,1 | |
|
MERTIS BLJ14200 |
от 20 до 200 |
0,1 | |
|
MERTIS BLJ14300 |
от 30 до 300 |
0,1 | |
|
MERTIS BLJ24500 |
от 50 до 500 |
0,1 | |
|
MERTIS BLJ24800 |
от 80 до 800 |
0,1 | |
|
MERTIS BLJ241000 |
от 100 до 1000 |
1 | |
|
MERTIS BLJ241200 |
от 120 до 1200 |
1 | |
|
MERTIS BLJ271500 |
от 150 до 1500 |
1 | |
|
MERTIS BLJ272000 |
от 200 до 2000 |
1 | |
|
MERTIS BLJ273000 |
от 300 до 3000 |
1 | |
|
MERTIS BLJ1005S |
от 0,05 до 0,50 |
0,01 |
±1/±1 |
|
MERTIS BLJ1002 |
от 0,2 до 2,0 |
0,01 | |
|
MERTIS BLJ1006 |
от 0,6 до 6,0 |
0,01 | |
|
MERTIS BLJ1010 |
от 1 до 10 |
0,01 | |
|
MERTIS BLJ2010 |
от 1 до 10 |
0,01 | |
|
MERTIS BLJ2020 |
от 2 до 20 |
0,01 | |
|
MERTIS BLJ2050 |
от 5 до 50 |
0,01 | |
|
MERTIS BLJ3050 |
от 5 до 50 |
0,01 | |
|
MERTIS BLJ3100 |
от 10 до 100 |
0,1 | |
|
MERTIS BLJ3135 |
от 13,5 до 135,0 |
0,1 | |
|
MERTIS BLJ3200 |
от 20 до 200 |
0,1 | |
|
MERTIS BLJ3300 |
от 30 до 300 |
0,1 | |
|
MERTIS BLJ4500 |
от 50 до 500 |
0,1 | |
|
MERTIS BLJ4800 |
от 80 до 800 |
0,1 | |
|
MERTIS BLJ41000 |
от 100 до 1000 |
1 | |
|
MERTIS BLJ41200 |
от 120 до 1200 |
1 | |
|
MERTIS BLJ51500 |
от 150 до 1500 |
1 | |
|
MERTIS BLJ52000 |
от 200 до 2000 |
1 | |
|
MERTIS BLJ53000 |
от 300 до 3000 |
1 | |
|
MERTIS LCD-4H9010 |
от 1 до 10 |
0,01 |
±1/±1 |
|
MERTIS LCD-4H9020 |
от 2 до 20 |
0,01 | |
|
MERTIS LCD-4H9030 |
от 3 до 30 |
0,01 | |
|
MERTIS LCD-4H9050 |
от 5 до 50 |
0,01 | |
|
MERTIS LCD-4H9100 |
от 10 до 100 |
0,1 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Дискретност ь отсчета, Н^м |
Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
MERTIS LCD-414200 |
от 20 до 200 |
0,1 |
±1/±1 |
|
MERTIS LCD-414300 |
от 30 до 300 |
0,1 | |
|
MERTIS LCD-414400 |
от 40 до 400 |
0,1 | |
|
MERTIS LCD-424500 |
от 50 до 500 |
0,1 | |
|
MERTIS LCD-41010 |
от 1 до 10 |
0,01 |
±1/±1 |
|
MERTIS LCD-42010 |
от 1 до 10 |
0,01 | |
|
MERTIS LCD-42020 |
от 2 до 20 |
0,01 | |
|
MERTIS LCD-42030 |
от 3 до 30 |
0,01 | |
|
MERTIS LCD-42050 |
от 5 до 50 |
0,01 | |
|
MERTIS LCD-43050 |
от 5 до 50 |
0,01 | |
|
MERTIS LCD-42100 |
от 10 до 100 |
0,1 | |
|
MERTIS LCD-43100 |
от 10 до 100 |
0,1 | |
|
MERTIS LCD-43135 |
от 13,5 до 135,0 |
0,1 | |
|
MERTIS LCD-43200 |
от 20 до 200 |
0,1 | |
|
MERTIS LCD-43300 |
от 30 до 300 |
0,1 | |
|
MERTIS LCD-44400 |
от 40 до 400 |
0,1 | |
|
MERTIS LCD-44500 |
от 50 до 500 |
0,1 | |
|
MERTIS MKL10900100119 |
от 2 до 10 |
0,1 |
±3/±3 |
|
MERTIS MKL10900300119 |
от 10 до 30 |
0,1 | |
|
MERTIS MKL10900600119 |
от 20 до 60 |
0,1 | |
|
MERTIS MKL10901250119 |
от 50 до 125 |
0,1 | |
|
MERTIS MKL11402000119 |
от 80 до 200 |
0,1 | |
|
MERTIS MKL11403300119 |
от 120 до 330 |
0,1 | |
|
MERTIS MKL12405000119 |
от 200 до 500 |
0,1 | |
|
MERTIS MKL12408000119 |
от 300 до 800 |
0,1 | |
|
MERTIS MKL 12410000119 |
от 400 до 1000 |
1 | |
|
MERTIS MKL12715000119 |
от 600 до 1500 |
1 | |
|
MERTIS MKL12720000119 |
от 800 до 2000 |
1 | |
|
MERTIS MKL80900100119 |
от 2 до 10 |
0,1 |
±3/±3 |
|
MERTIS MKL80900300119 |
от 10 до 30 |
0,1 | |
|
MERTIS MKL80900600119 |
от 20 до 60 |
0,1 | |
|
MERTIS MKL80901250119 |
от 50 до 125 |
0,1 | |
|
MERTIS MKL81402000119 |
от 80 до 200 |
0,1 | |
|
MERTIS MKL81403 300119 |
от 120 до 330 |
0,1 | |
|
MERTIS MKL82405000119 |
от 200 до 500 |
0,1 | |
|
MERTIS MKL82408000119 |
от 300 до 800 |
0,1 | |
|
MERTIS MKL82410000119 |
от 400 до 1000 |
1 | |
|
MERTIS MKL82715000119 |
от 600 до 1500 |
1 | |
|
MERTIS MKL82720000119 |
от 800 до 2000 |
1 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Дискретност ь отсчета, Н^м |
Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
MERTIS MKW0900100119 |
от 2 до 10 |
0,1 |
±3/±3 |
|
MERTIS MKW0900300119 |
от 10 до 30 |
0,1 | |
|
MERTIS MKW0900600119 |
от 20 до 60 |
0,1 | |
|
MERTIS MKW0901250119 |
от 50 до 125 |
0,1 | |
|
MERTIS MKW1402000119 |
от 80 до 200 |
0,1 | |
|
MERTIS MKW1403 300119 |
от 120 до 330 |
0,1 | |
|
MERTIS MKW2405000119 |
от 200 до 500 |
0,1 | |
|
MERTIS MKW2408000119 |
от 300 до 800 |
0,1 | |
|
MERTIS MKW2410000119 |
от 400 до 1000 |
1 | |
|
MERTIS MKW2715000119 |
от 600 до 1500 |
1 | |
|
MERTIS MKW2720000119 |
от 800 до 2000 |
1 | |
|
MERTIS FML10900100119X |
от 1 до 10 |
0,01 |
±1/±1 |
|
MERTIS FML10900500119X |
от 5 до 50 |
0,01 | |
|
MERTIS FML 10901000119X |
от 10 до 100 |
0,1 | |
|
MERTIS FML11402000119X |
от 20 до 200 |
0,1 | |
|
MERTIS FML 11403000119X |
от 30 до 300 |
0,1 | |
|
MERTIS FML12405000119X |
от 50 до 500 |
0,1 | |
|
MERTIS FML12408000119X |
от 80 до 800 |
0,1 | |
|
MERTIS FML12410000119X |
от 100 до 1000 |
1 | |
|
MERTIS FML12715000119X |
от 150 до 1500 |
1 | |
|
MERTIS FML12720000119X |
от 200 до 2000 |
1 | |
|
MERTIS FML80900100119X |
от 1 до 10 |
0,01 |
±1/±1 |
|
MERTIS FML80900500119X |
от 5 до 50 |
0,01 | |
|
MERTIS FML80901000119X |
от 10 до 100 |
0,1 | |
|
MERTIS FML81402000119X |
от 20 до 200 |
0,1 | |
|
MERTIS FML81403000119X |
от 30 до 300 |
0,1 | |
|
MERTIS FML82405000119X |
от 50 до 500 |
0,1 | |
|
MERTIS FML82408000119X |
от 80 до 800 |
0,1 | |
|
MERTIS FML82410000119X |
от 100 до 1000 |
1 | |
|
MERTIS FML82715000119X |
от 150 до 1500 |
1 | |
|
MERTIS FML82720000119X |
от 200 до 2000 |
1 | |
|
MERTIS FMW0900100119X |
от 1 до 10 |
0,01 |
±1/±1 |
|
MERTIS FMW0900500119X |
от 5 до 50 |
0,01 | |
|
MERTIS FMW0901000119X |
от 10 до 100 |
0,1 | |
|
MERTIS FMW1402000119X |
от 20 до 200 |
0,1 | |
|
MERTIS FMW1403000119X |
от 30 до 300 |
0,1 | |
|
MERTIS FMW2405000119X |
от 50 до 500 |
0,1 | |
|
MERTIS FMW2408000119X |
от 80 до 800 |
0,1 | |
|
MERTIS FMW2410000119X |
от 100 до 1000 |
1 | |
|
MERTIS FMW2715000119X |
от 150 до 1500 |
1 | |
|
MERTIS FMW2720000119X |
от 200 до 2000 |
1 |
Таблица 3 - Технические характеристики
|
Модификация |
Размер пр исоединительного квадрата или внутреннего прямоугольника, мм (дюйм) |
Длина, мм, не более |
Масса, кг, не более |
|
MERTIS BLJ90005S |
9x121) |
330 |
0,4 |
|
MERTIS BLJ90002 |
9x121) |
330 |
0.4 |
|
MERTIS BLJ90006 |
9x121) |
330 |
0,4 |
|
MERTIS BLJ90010 |
9x121) |
380 |
0,6 |
|
MERTIS BLJ90020 |
9x121) |
465 |
0,9 |
|
MERTIS BLJ90050 |
9x121) |
465 |
0,9 |
|
MERTIS BLJ90100 |
9x121) |
465 |
0,9 |
|
MERTIS BLJ14200 |
14x181) |
525 |
1,2 |
|
MERTIS BLJ14300 |
14x181) |
575 |
1,3 |
|
MERTIS BLJ24500 |
24x321) |
900 |
5,0 |
|
MERTIS BLJ24800 |
24x321) |
1240 |
6,25 |
|
MERTIS BLJ241000 |
24x321) |
1240 |
6,25 |
|
MERTIS BLJ241200 |
24x321) |
1330 |
9,85 |
|
MERTIS BLJ271500 |
27x361) |
1330 |
9,85 |
|
MERTIS BLJ272000 |
27x361) |
1335 |
10,3 |
|
MERTIS BLJ273000 |
27x361) |
1560 |
14,8 |
|
MERTIS BLJ1005S |
6,35 (1/4) |
360 |
0,5 |
|
MERTIS BLJ1002 |
6,35 (1/4) |
360 |
0,5 |
|
MERTIS BLJ1006 |
6,35 (1/4) |
360 |
0,5 |
|
MERTIS BLJ1010 |
6,35 (1/4) |
400 |
0,6 |
|
MERTIS BLJ2010 |
9,52 (3/8) |
400 |
0,6 |
|
MERTIS BLJ2020 |
9,52 (3/8) |
480 |
1,0 |
|
MERTIS BLJ2050 |
9,52 (3/8) |
480 |
1,0 |
|
MERTIS BLJ3050 |
12,7 (1/2) |
480 |
1,0 |
|
MERTIS BLJ3100 |
12,7 (1/2) |
480 |
1,0 |
|
MERTIS BLJ3135 |
12,7 (1/2) |
530 |
1,05 |
|
MERTIS BLJ3200 |
12,7 (1/2) |
530 |
1,2 |
|
MERTIS BLJ3300 |
12,7 (1/2) |
580 |
1,3 |
|
MERTIS BLJ4500 |
19,05 (3/4) |
900 |
4,75 |
|
MERTIS BLJ4800 |
19,05 (3/4) |
1240 |
6,4 |
|
MERTIS BLJ41000 |
19,05 (3/4) |
1240 |
6,4 |
|
MERTIS BLJ41200 |
19,05 (3/4) |
1330 |
10,0 |
|
MERTIS BLJ51500 |
25,4 (1) |
1330 |
10,0 |
|
MERTIS BLJ52000 |
25,4 (1) |
1335 |
10,8 |
|
MERTIS BLJ53000 |
25,4 (1) |
1560 |
14,8 |
|
MERTIS LCD-4H9010 |
9x121) |
390 |
0,5 |
|
MERTIS LCD-4H9020 |
9x121) |
475 |
0,75 |
|
MERTIS LCD-4H9030 |
9x121) |
475 |
0,75 |
|
MERTIS LCD-4H9050 |
9x121) |
475 |
0,75 |
|
MERTIS LCD-4H9100 |
9x121) |
475 |
0,75 |
|
MERTIS LCD-414200 |
14x181) |
565 |
0,85 |
|
MERTIS LCD-414300 |
14x181) |
605 |
1,1 |
|
Модификация |
Размер пр исоединительного квадрата или внутреннего прямоугольника, мм (дюйм) |
Длина, мм, не более |
Масса, кг, не более |
|
MERTIS LCD-414400 |
14x181) |
685 |
1,35 |
|
MERTIS LCD-424500 |
24x321) |
890 |
2,8 |
|
MERTIS LCD-41010 |
6,35 (1/4) |
405 |
0,6 |
|
MERTIS LCD-42010 |
9,52 (3/8) |
405 |
0,6 |
|
MERTIS LCD-42020 |
9,52 (3/8) |
490 |
0,85 |
|
MERTIS LCD-42030 |
9,52 (3/8) |
490 |
0,85 |
|
MERTIS LCD-42050 |
9,52 (3/8) |
490 |
0,85 |
|
MERTIS LCD-43050 |
12,7 (1/2) |
490 |
0,85 |
|
MERTIS LCD-42100 |
9,52 (3/8) |
490 |
0,85 |
|
MERTIS LCD-43100 |
12,7 (1/2) |
490 |
0,85 |
|
MERTIS LCD-43135 |
12,7 (1/2) |
490 |
0,85 |
|
MERTIS LCD-43200 |
12,7 (1/2) |
580 |
0,9 |
|
MERTIS LCD-43300 |
12,7 (1/2) |
580 |
1,15 |
|
MERTIS LCD-44400 |
12,7 (1/2) |
625 |
1,4 |
|
MERTIS LCD-44500 |
19,05 (3/4) |
890 |
2,95 |
|
MERTIS MKL10900100119 |
9x121) |
350 |
0,85 |
|
MERTIS MKL10900300119 |
9x121) |
370 |
1,0 |
|
MERTIS MKL10900600119 |
9x121) |
430 |
1,1 |
|
MERTIS MKL10901250119 |
9x121) |
455 |
1,2 |
|
MERTIS MKL11402000119 |
14x181) |
500 |
1,3 |
|
MERTIS MKL11403300119 |
14x181) |
590 |
1,7 |
|
MERTIS MKL12405000119 |
24x321) |
800 |
5,0 |
|
MERTIS MKL12408000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKL 12410000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKL12715000119 |
27x361) |
1250 |
10,6 |
|
MERTIS MKL12720000119 |
27x361) |
1310 |
10,8 |
|
MERTIS MKL80900100119 |
9x121) |
350 |
0,85 |
|
MERTIS MKL80900300119 |
9x121) |
370 |
1,0 |
|
MERTIS MKL80900600119 |
9x121) |
430 |
1,1 |
|
MERTIS MKL80901250119 |
9x121) |
455 |
1,2 |
|
MERTIS MKL81402000119 |
14x181) |
500 |
1,3 |
|
MERTIS MKL81403 300119 |
14x181) |
590 |
1,7 |
|
MERTIS MKL82405000119 |
24x321) |
800 |
5,0 |
|
MERTIS MKL82408000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKL82410000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKL82715000119 |
27x361) |
1250 |
10,6 |
|
MERTIS MKL82720000119 |
27x361) |
1310 |
10,8 |
|
MERTIS MKW0900100119 |
9x121) |
350 |
0,85 |
|
MERTIS MKW0900300119 |
9x121) |
370 |
1,0 |
|
MERTIS MKW0900600119 |
9x121) |
430 |
1,1 |
|
MERTIS MKW0901250119 |
9x121) |
455 |
1,2 |
|
MERTIS MKW1402000119 |
14x181) |
500 |
1,3 |
|
Модификация |
Размер пр исоединительного квадрата или внутреннего прямоугольника, мм (дюйм) |
Длина, мм, не более |
Масса, кг, не более |
|
MERTIS MKW1403 300119 |
14x181) |
590 |
1,7 |
|
MERTIS MKW2405000119 |
24x321) |
800 |
5,0 |
|
MERTIS MKW2408000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKW2410000119 |
24x321) |
1000 |
5,8 |
|
MERTIS MKW2715000119 |
27x361) |
1250 |
10,6 |
|
MERTIS MKW2720000119 |
27x361) |
1310 |
10,8 |
|
MERTIS FML10900100119X |
9x121) |
485 |
0,8 |
|
MERTIS FML10900500119X |
9x121) |
515 |
0,85 |
|
MERTIS FML 10901000119X |
9x121) |
515 |
0,85 |
|
MERTIS FML11402000119X |
14x181) |
580 |
1,0 |
|
MERTIS FML 11403000119X |
14x181) |
710 |
1,3 |
|
MERTIS FML12405000119X |
24x321) |
930 |
3,4 |
|
MERTIS FML12408000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FML 12410000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FML12715000119X |
27x361) |
1460 |
6,5 |
|
MERTIS FML12720000119X |
27x361) |
1560 |
7,75 |
|
MERTIS FML80900100119X |
9x121) |
485 |
0,8 |
|
MERTIS FML80900500119X |
9x121) |
515 |
0,85 |
|
MERTIS FML80901000119X |
9x121) |
515 |
0,85 |
|
MERTIS FML81402000119X |
14x181) |
580 |
1,0 |
|
MERTIS FML81403000119X |
14x181) |
710 |
1,3 |
|
MERTIS FML82405000119X |
24x321) |
930 |
3,4 |
|
MERTIS FML82408000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FML82410000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FML82715000119X |
27x361) |
1460 |
6,5 |
|
MERTIS FML82720000119X |
27x361) |
1560 |
7,75 |
|
MERTIS FMW0900100119X |
9x121) |
485 |
0,8 |
|
MERTIS FMW0900500119X |
9x121) |
515 |
0,85 |
|
MERTIS FMW0901000119X |
9x121) |
515 |
0,85 |
|
MERTIS FMW1402000119X |
14x181) |
580 |
1,0 |
|
MERTIS FMW1403000119X |
14x181) |
710 |
1,3 |
|
MERTIS FMW2405000119X |
24x321) |
930 |
3,4 |
|
MERTIS FMW2408000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FMW2410000119X |
24x321) |
1220 |
4,4 |
|
MERTIS FMW2715000119X |
27x361) |
1460 |
6,5 |
|
MERTIS FMW2720000119X |
27x361) |
1560 |
7,75 |
|
1) - размер внутреннего прямоугольника | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
1 |
|
Наработка на отказ, циклов, не менее |
5 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный электронный MERTIS |
В зависимости от модификации |
1 шт. |
|
Аккумуляторная батарея* |
- |
1 шт. |
|
Зарядное устройство* |
- |
1 шт. |
|
Комплект сменных насадок (головок) |
- |
**шт. |
|
Кабель связи USB* |
1 шт. | |
|
Руководство по эксплуатации |
MERTIS WR - 01 РЭ |
1 экз. |
|
* Наличие в зависимости от комплекта поставки * * Количество в зависимости от комплекта поставки и модификации ключа | ||
Сведения о методах измерений
приведены в разделе 8 «Описание и работа» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2152 от 6 сентября 2024 г.;
Стандарт предприятия Shanghai Billy Instrument Co., Ltd. Ключи моментные электронные MERTIS.
Другие Ключи моментные
