Приборы для измерений межфазного натяжения Тензиометр-МОК
| Номер в ГРСИ РФ: | 95841-25 |
|---|---|
| Производитель / заявитель: | ООО «ИЦ ЭЛХРОМ», г. Москва |
Приборы для измерений межфазного натяжения Тензиометр-МОК (далее - тензиометры) предназначены для измерений межфазного натяжения изоляционных жидкостей на границе с водой методом объема капли.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95841-25 | ||||||||||||
| Действует | по 09.07.2030 | ||||||||||||
| Наименование | Приборы для измерений межфазного натяжения | ||||||||||||
| Модель | Тензиометр-МОК | ||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 11edbcf0-8a6d-2a39-f511-b0dee77096e1 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ИЦ ЭЛХРОМ», РОССИЯ, 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXА
Поверка
| Методика поверки / информация о поверке |
МП 66-251-2024 Государственная система обеспечения единства измерений. Приборы для измерений межфазного натяжения Тензиометр-МОК. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95841-25: Описание типа
2025-95841-25.pdf
|
Скачать | 540.1 КБ | |
|
95841-25: Методика поверки
МП 66-251-2024
2025-mp95841-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Приборы для измерений межфазного натяжения Тензиометр-МОК (далее - тензиометры) предназначены для измерений межфазного натяжения изоляционных жидкостей на границе с водой методом объема капли.
Описание
Принцип действия тензиометров основан на измерении объема капли, образуемой на торце капилляра, в момент ее отрыва при взаимодействии с органической фазой. Значение критического объема капли пропорционально межфазному натяжению.
Конструктивно тензиометры выполнены в виде настольных приборов, состоящих из термостатируемой камеры со встроенным измерителем температуры, прецизионного дозатора, пробоотборника ELCHROM-G, зажима для фиксации пробоотборника, капилляра, счетчика числа капель со встроенным измерителем температуры пробы, соединительных трубок и сенсорного экрана.
В пробоотборник ELCHROM-G помещают масло, через присоединительный конус пробоотборника погружают металлический капилляр. При достижении постоянной температуры происходит процесс подачи воды в пробу масла через капилляр с установленной скоростью. В масле начинает формироваться капля воды на конце капилляра, которая при достижении определенного объема отрывается от капилляра и падает на дно пробоотборника, проходя через оптический датчик счета капель. Количество капель задается в программном обеспечении тензиометров.
Тензиометры функционируют под управлением встроенного программного обеспечения. Для просмотра сохраненных результатов измерений и их обработки используется внешнее программное обеспечение (поставляется опционально).
Корпус тензиометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр тензиометров имеет заводской номер, расположенный на табличке на задней панели тензиометров. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

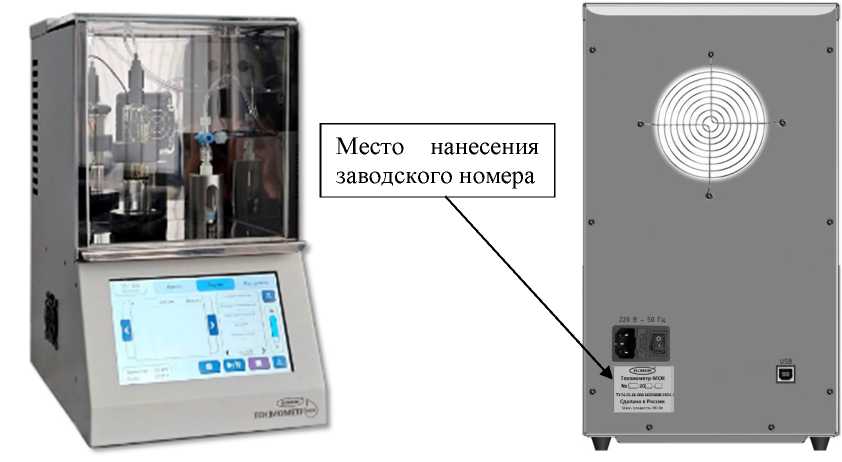

Общий вид тензиометров и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид и место нанесения заводского номера на приборы для измерений межфазного натяжения Тензиометр-МОК
Пломбирование тензиометров не предусмотрено. Конструкция тензиометров обеспечивает ограничение доступа к частям тензиометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Тензиометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять во внутренней памяти полученные результаты.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
V2.XX* |
|
Цифровой идентификатор ПО |
_ |
|
* Х является метрологически незначимой частью ПО и принимает значения от 0 до 99 | |
Тензиометры оснащены внешним ПО (опционально), позволяющим получать из внутренней памяти тензиометра сохранённые результаты измерений, сохранять их в локальной базе данных, дополнять информацией связанной с пробой изоляционной жидкости, автоматически формировать протокол с результатами измерений.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Т-МОК Elchrom |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
Цифровой идентификатор ПО |
_ |
|
* Х является метрологически незначимой частью ПО и принимает значения от 0 до 99 | |
Влияние программного обеспечения на метрологические характеристики тензиометров учтено при нормировании характеристик.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений межфазного натяжения, мН/м |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений межфазного натяжения, % |
±5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний межфазного натяжения, мН/м |
0,1 |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Г ц |
от 190 до 240 50 |
|
Потребляемая мощность, Вт, не более |
180 |
|
Г абаритные размеры, мм, не более высота ширина глубина |
370 210 290 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: температура воздуха, °С относительная влажность, %, не более |
от +10 до +30 60 (при температуре +20 °C) 40 (при температуре +30 °C) |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений межфазного натяжения |
Т ензиометр-МОК |
1 шт. |
|
Прибор для измерений межфазного натяжения Тензиометр-МОК. Руководство по эксплуатации |
РЭ |
1 экз. |
|
Прибор для измерений межфазного натяжения Тензиометр-МОК. Паспорт |
ПС |
1 экз. |
|
Встроенное программное обеспечение |
_ |
1 шт. |
|
Внешнее программное обеспечение |
_ |
1 шт.1) |
|
Методика поверки |
_ |
1 экз. |
|
1) в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 7 «Эксплуатация прибора» документа «Прибор для измерений межфазного натяжения Тензиометр-МОК. Руководство по эксплуатации».
Нормативные документы
26.51.66-006-66336888-2024 ТУ «Прибор для измерений межфазного натяжения Тензиометр-МОК. Технические условия»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
