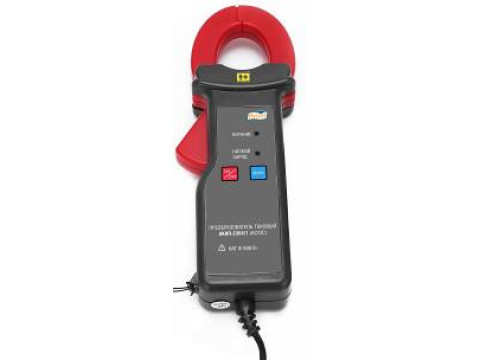

Преобразователи токовые АКИП-2304
| Номер в ГРСИ РФ: | 95843-25 |
|---|---|
| Производитель / заявитель: | Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай |
Преобразователи токовые АКИП-2304 (далее - преобразователи) предназначены для измерений силы переменного или постоянного тока путем преобразования его в напряжение переменного или постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95843-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 09.07.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи токовые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | АКИП-2304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
АКИП-2304/1 АКИП-2304/2 АКИП-2304/3 АКИП-2304/4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e46a7ff4-13e7-f9be-db4e-56f4e2691c13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shijiazhuang Suin Instru-ments CO., LTD., КИТАЙ, A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200
Поверка
| Методика поверки / информация о поверке |
МП-ПР-14-2025 Государственная система обеспечения единства измерений. Преобразователи токовые АКИП-2304. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95843-25: Описание типа
2025-95843-25.pdf
|
Скачать | 159.5 КБ | |
|
95843-25: Методика поверки
МП-ПР-14-2025
2025-mp95843-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи токовые АКИП-2304 (далее - преобразователи) предназначены для измерений силы переменного или постоянного тока путем преобразования его в напряжение переменного или постоянного тока.
Описание
Принцип действия преобразователей основан на преобразовании магнитного потока, создаваемого измеряемым током, в электрический сигнал. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току.
Преобразователи используются совместно с измерительными устройствами, осуществляющим измерение электрического сигнала на выходе клещей и его дальнейшую математическую обработку с учётом коэффициента преобразования. Все модификации имеют потенциальный выход.
Конструктивно преобразователи выполнены в пластиковых корпусах с проводником для подключения внешнего измерительного устройства с разъемами на конце. На лицевой панели модификации АКИП-2304/1 находятся кнопки включения и установки нулевого значения измеряемого тока, на всех других модификациях элементы управления и индикации отсутствуют.
Преобразователи выпускаются в 4 модификациях АКИП-2304/1, АКИП-2304/2, АКИП-2304/3, АКИП-2304/4, которые отличаются между собой значениями пределов измеряемого переменного тока и возможностью измерения постоянного тока (модификация АКИП-2304/1).
Серийный номер, идентифицирующий каждый экземпляр преобразователей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на корпусе.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.
Общий вид преобразователей и место нанесения заводского номера представлены на рисунке 1. Цветовая гамма корпуса преобразователей может отличаться от представленных на рисунке. Место нанесения знака утверждения представлено на рисунке 2.

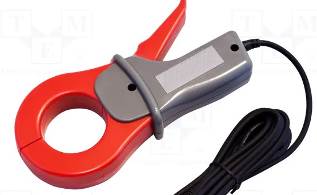

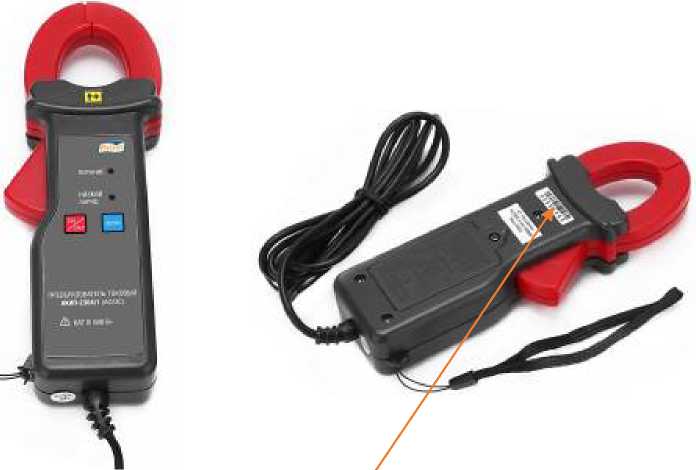

Модификация АКИП-2304/1
Модификация АКИП-2304/2 Модификации АКИП-2304/3 и АКИП-2304/3

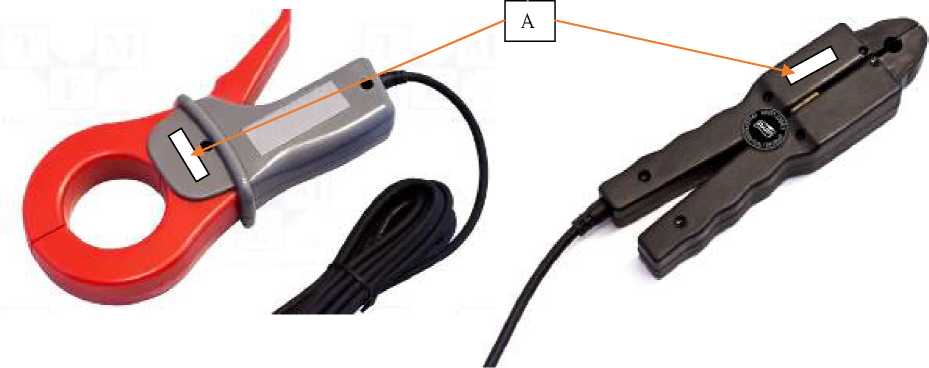

Рисунок 1. Общий вид преобразователей с местом нанесения серийного номера (А)
Преобразователь токовый
АКИП-2304/2
Вход: 1000 Д^Бй'ЕО Гн
Выход (АС): 1
ПРЕОБРАЗОВАТЕЛЬ ТОКОВЫЙ
АКИП-2304/1
Б
Рисунок 2. Место нанесения знака утверждения типа (Б)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
АКИП-2304/1 |
АКИП-2304/2 |
АКИП-2304/3 |
АКИП-2304/4 | |
|
Предел измерений постоянного тока, А |
1000 |
- |
- |
- |
|
Пределы абсолютной погрешности измерений постоянного тока, А |
±(0,03-I) |
- |
- |
- |
|
Предел измерений переменного тока, А |
1000 |
1000 |
200 |
100 |
|
Пределы абсолютной погрешности измерений переменного тока, А |
±(0,03-I) |
±(0,01-I) |
±(0,002-1) |
±(0,002-1) |
|
Диапазоны рабочих частот, Гц |
от 0 до 400 |
от 40 до 1000 |
от 40 до 400 |
от 40 до 5000 |
|
Коэффициент преобразования тока, мВ/А |
1 |
1 |
1 |
1 |
|
Примечание - I - измеренное значение силы тока, А. | ||||
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
АКИП-2304/1 |
АКИП-2304/2 |
АКИП-2304/3 |
АКИП-2304/4 | |
|
Масса, г, не более |
180 |
650 |
450 |
450 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
185х50х31 |
216x111x30 |
171x52x21 |
171x52x21 |
|
Напряжение питания постоянного тока (1 батарея «Крона»), В |
9 |
- |
- |
- |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от -15 до +45 85 | |||
Знак утверждения типа
наносится на панель преобразователей методом печати на шильде и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Преобразователь тока |
АКИП-2304 1) |
1 |
|
Батарея питания (тип «Крона») 2) |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) Модификация по заказу 2) Для модификации АКИП-2304/1 | ||
Сведения о методах измерений
приведены в разделе «Порядок эксплуатации» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140’16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Стандарт предприятия «Преобразователи токовые АКИП-2304».
Смотрите также
