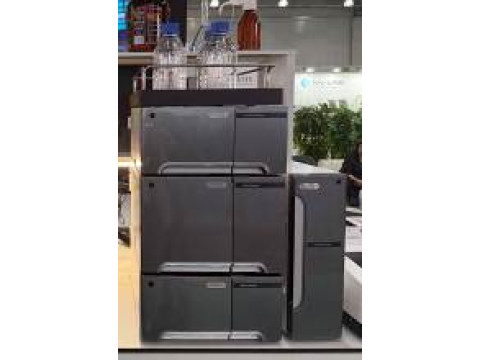

Хроматографы жидкостные ХРОМАТРОН
| Номер в ГРСИ РФ: | 95845-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО "Лабтех", г.Москва |
Хроматографы жидкостные ХРОМАТРОН (далее - хроматографы) предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95845-25 | |||||||||
| Действует | по 09.07.2030 | |||||||||
| Наименование | Хроматографы жидкостные | |||||||||
| Модель | ХРОМАТРОН | |||||||||
| Модификации |
ХРОМАТРОН-1511 ХРОМАТРОН-1521 |
|||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 315885da-e389-d4f3-2dc1-05bfb41ac97d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Лабтех», РОССИЯ, 143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-205-01-2025 Государственная система обеспечения единства измерений. Хроматографы жидкостные ХРОМАТРОН. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95845-25: Описание типа
2025-95845-25.pdf
|
Скачать | 441.8 КБ | |
|
95845-25: Методика поверки
РТ-МП-205-01-2025
2025-mp95845-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Хроматографы жидкостные ХРОМАТРОН (далее - хроматографы) предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах в потоке жидкой подвижной фазы с последующей регистрацией разделенных веществ детектором.
Хроматографы изготавливаются в двух моделях ХРОМАТРОН-1511 и ХРОМАТРОН-1521.
Конструктивно хроматографы состоят из детектора(ов), насоса(ов) высокого давления, системы ввода пробы, аналитических колонок, модуля управления, обработки и передачи данных.
Корпус хроматографа может изготавливаться в различной цветовой гамме.
В зависимости от конкретных аналитических задач хроматографы могут комплектоваться детекторами: спектрофотометрическим LC-1511UV/LC-1521UV, на диодной матрице LC-1511DAD/LC-1521DAD, рефрактометрическим RI-201H, флуориметрическим RF-20A.
В состав хроматографов могут входить изократические, бинарные и четырехканальные насосы.
Изократический насос LC-1511ISO/LC-1521ISO используется для комплектации хроматографов, работающих в изократическом режиме с внешним управлением, предназначен для подачи различных растворителей (подвижной фазы или компонентов подвижной фазы) в хроматографы под высоким давлением.
Бинарные LC-1511BIN/LC-1521BIN и четырехканальный LC-1511QUA/LC-1521QUA насосы применяют для комплектации хроматографов, работающих как в изократическом, так и в градиентном режиме. Насосы предназначены для подачи различных растворителей под высоким давлением.
Принцип работы четырехканальных насосов основан на подаче растворителя в смеситель, установленный в зоне низкого давления для создания градиента. Работа бинарных насосов основана на подаче растворителя в смеситель, установленный в зоне высокого давления для создания градиента. Соотношение смешиваемых растворителей (состав градиента) определяется отношением скоростей подачи растворителя каждой из головок насоса.
Четырехканальные и бинарные насосы оснащаются вакуумным дегазатором для удаления пузырьков воздуха, которые могут препятствовать созданию давления и стабильности потока, что позволяет оптимизировать поток (особенно при очень низкой скорости подачи).
В состав хроматографов могут входить ручной инжектор и/или автосамплер.
Ручной инжектор представляет собой шестиходовой кран для ручного ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство. Инжектор оборудован встроенным электрическим актуатором - устройством, позволяющим синхронизировать момент ввода образца со стартом сбора данных.
Автосамплеры LC-1511ALS/LC-1521ALS используют для ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство.
В состав хроматографа может входить автосамплер с термостатированием проб LC-1511ASCOL/LC1521ASCOL, оснащённый термостатирующим элементом, позволяющим поддерживать стабильную температуру в отделении для размещения проб.
Для нагрева, поддержания заданной температуры и принудительного охлаждения хроматографических колонок хроматографа используют термостатат LC-1511TCC/LC-1521TCC. Конструкция позволяет кратковременно открывать крышку термостата без существенного нарушения режима термостатирования. В термостате предусмотрен режим ускоренного охлаждения колонок за счёт принудительного обдува тела нагрева и колонок вентилятором, что позволяет значительно сократить время изменения рабочей температуры и ускорить охлаждение устройства.
Блок контроллера с цифро-аналоговым преобразователем предназначен для настройки и контроля работы хроматографической системы, а также для передачи цифрового и аналогового сигналов на внешние управляющие и регистрирующие устройства.
Общий вид хроматографов и детекторов приведен на рисунках 1 - 8.
Вид шильда с наименованием хроматографа, наименованием модуля и их серийными номерами приведен на рисунке 9.
Серийные номера в формате буквенно-цифровых обозначений, состоящих из арабских цифр и букв латинского алфавита, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся методом цифровой печати на информационные таблички (шильды), которые расположены на задней панели модулей.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.

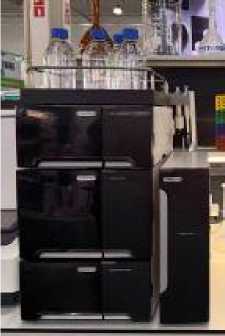

Рисунок 1 - Общий вид хроматографа жидкостного ХРОМАТРОН-1511
Рисунок 2 - Общий вид хроматографа жидкостного ХРОМАТРОН-1521

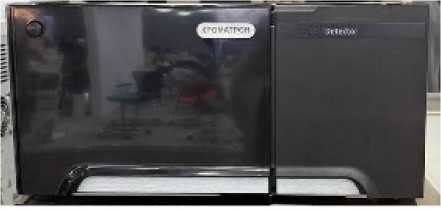

Рисунок 3 - Общий вид детектора спектрофотометрического LC-1511UV

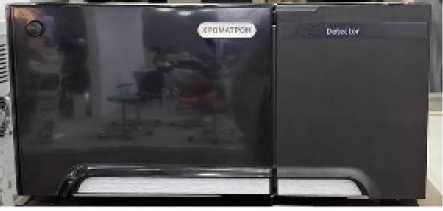

Рисунок 4 - Общий вид детектора спектрофотометрического LC-1521UV

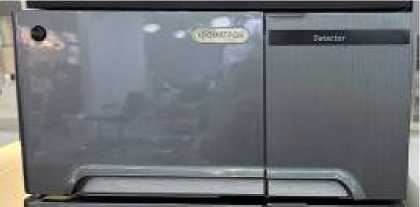

Рисунок 6 - Общий вид детектора на диодной матрице LC-1521DAD

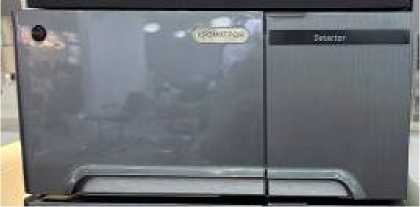

Рисунок 5 - Общий вид детектора на диодной матрице LC-1511DAD

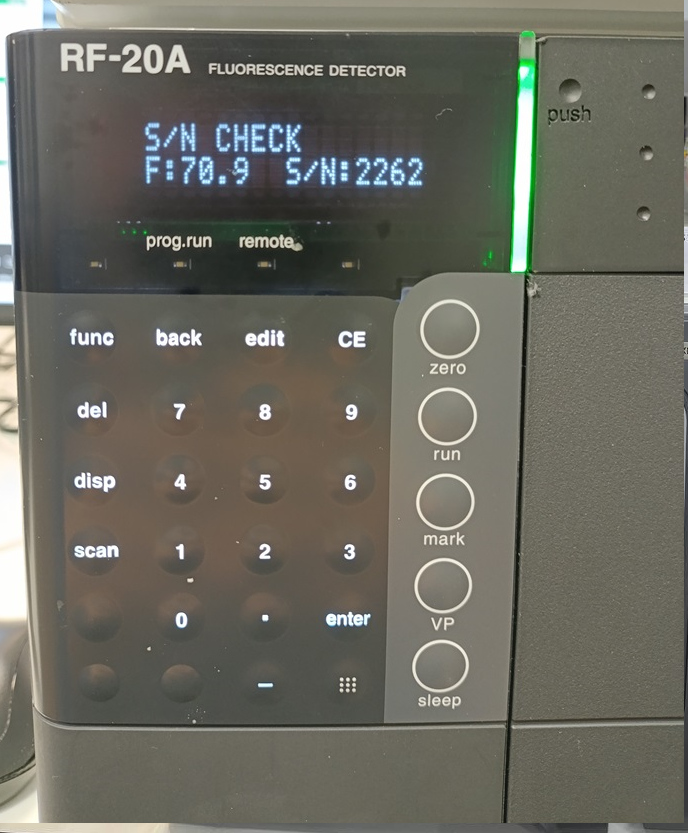

Рисунок 8 - Общий вид детектора флуориметрического RF-20A

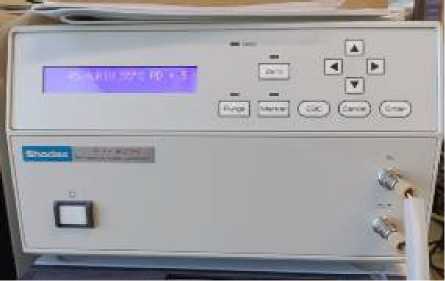

Рисунок 7 - Общий вид детектора рефрактометрического RI-201H
Место нанесения серийного номера и знака утверждения типа
хромдтотрдФ жидкостаъ<й
ХРОЫДТРСН-1511 Xх /
Серийный номер ХТ-Т51 1-00007
Ддтекюр на дыл/1н<1Н мп три 10
LC-15ilD*D
Серийным номер ХТ-15 11 00001
ХРОМАТОГРД<ОК ХРОМАТРОН-1 Серийный номеру
стныи
Пропононыклъ ДО “ЛабенМ"
Гор, кгыпусия 7024
НаСОС бинарный \ \
LC-1521BIH \ \
Серийным номер XT-1S21-0QOD
Производите rit АО ”ЛаЬт<охг Грд выпуска 2034

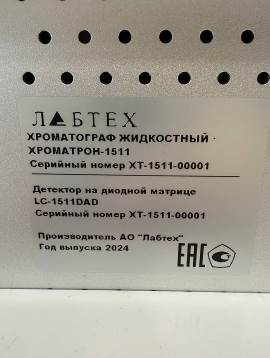

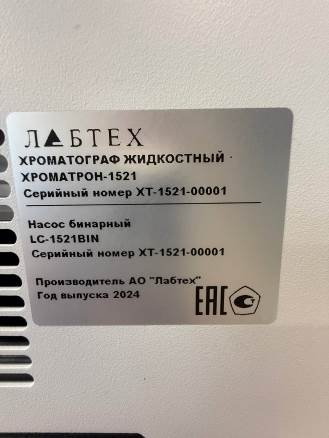

Рисунок 9 - Общий вид информационной таблички (шильдика) с указанием места нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ХРОМАТРОН Workstation |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.4.5.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с детектором на диодной матрице LC-1511DAD/LC-1521DAD
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллирован-ная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п., не более |
5-10-5 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п./ч, не более |
140’3 |
|
Предел детектирования по антрацену в ацетонитриле, г/см3, не более |
540’10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % - площади пика |
2 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 3 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 со спектрофотометрическим детектором LC-1511UV/LC-1521UV
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п., не более |
140’5 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п./ч, не более |
5-10-4 |
|
Предел детектирования по антрацену, г/см3, не более |
540’10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
2 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 4 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с флуориметрическим детектором RF-20A
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 200 до 650 |
|
Отношение сигнал/шум для Рамановского спектра дистиллированной воды, не менее |
1000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
3 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 5 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с рефрактометрическим детектором RI-201H
|
Наименование характеристики |
Значение |
|
Диапазон показателя преломления |
от 1,00 до 1,75 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллирван-ная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1,5 с), ед. рефр., не более |
540’8 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1,5 с), ед. рефр./ч, не более |
1-10-6 |
|
Предел детектирования по антрацену, г/см3, не более: |
140’6 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
4 |
|
- времени удерживания |
2 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность окружающей среды (без конденсации), % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации хроматографа. | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится методом цифровой печати на информационную табличку (шильду), которая расположена на задней панели модулей хроматографа, и на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный |
ХРОМАТРОН модель ХРОМАТРОН-1511 модель ХРОМАТРОН-1521 |
по заказу |
|
в составе: - детектор спектрофотометрический |
LC-1511UV/LC-1521UV |
по заказу |
|
- детектор на диодной матрице |
LC-1511DAD/LC-1521DAD |
по заказу |
|
- детектор флуориметрический |
RF-20A |
по заказу |
|
- детектор рефрактометрический |
RI-201H |
по заказу |
|
- насос изократичекий |
LC-1511ISO/LC-1521ISO |
по заказу |
|
- насос бинарный |
LC-1511BIN/LC-1521BIN |
по заказу |
|
- четырехканальный насос |
LC-1511QUA/LC-1521QUA |
по заказу |
|
- термостат колонок |
LC-1511TCC/LC-1521TCC |
по заказу |
|
- автосамплер |
LC-1511ALS/LC-1521ALS |
по заказу |
|
- автосамплер с термостатированием проб - ручной инжектор |
LC- 1511 ASCOL/LC1521ASCOL LC-1511MNJ |
по заказу по заказу |
|
Комплект ЗИП |
- |
1 шт. |
|
Программное обеспечение |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации. Детектор спектрофотометрический LC-1511UV/LC- 1521UV* |
- |
1 экз. |
|
Руководство по эксплуатации. Детектор на диодной матрице LC-1511DAD/LC-1521DAD* |
- |
1 экз. |
|
Руководство по эксплуатации. Флуориметрический детектор RF-20A* |
- |
1 экз. |
|
Руководство по эксплуатации. Рефрактометрический детектор RI-201H* |
- |
1 экз. |
|
Руководство по эксплуатации. Насос изократический LC-1511ISO/LC1521ISO* |
- |
1 экз. |
|
Руководство по эксплуатации. Насос бинарный LC-1511BIN/LC-1521BIN* |
- |
1 экз. |
|
Руководство по эксплуатации. Четырехканальный насос LC-1511QUA/LC-1521QUA* |
- |
1 экз. |
|
Руководство по эксплуатации. Термостат колонок LC-1511TCC/LC-1 521TCC* |
- |
1 экз. |
|
Руководство по эксплуатации. Автосамплер LC-1511ALS/LC1521ALS* |
- |
1 экз. |
|
Руководство по эксплуатации. Автосамплер LC-1511ASCOL/LC1521ASCOL* |
- |
1 экз. |
|
*Возможна поставка на электронном носителе. | ||
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-005-51534358-2024 «Хроматографы жидкостные ХРОМАТРОН. Технические условия».
