Измерители-регуляторы температуры цифровые BARTEC
| Номер в ГРСИ РФ: | 95850-25 |
|---|---|
| Производитель / заявитель: | BARTEC Ex-plosion Proof Appliances (Shanghai) Co., Ltd, КИТАЙ |
Измерители-регуляторы температуры цифровые BARTEC (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования температуры, и управления системами электрообогрева.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95850-25 | ||||||
| Действует | по 10.07.2030 | ||||||
| Наименование | Измерители-регуляторы температуры цифровые | ||||||
| Модель | BARTEC | ||||||
| Модификации |
17-8887-2636/4211 |
||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 68abbf03-b664-27bf-e481-5d97cd712fdc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
BARTEC Ex-plosion Proof Appliances (Shanghai) Co., Ltd, КИТАЙ, New Building 7, No. 188, Xinjun Ring Rd, Shanghai Caohejing Pujiang Hi-Tech Park (Pu Dong Area), Minhang District, 201114 Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-635-2024 Государственная система обеспечения единства измерений. Измерители-регуляторы температуры цифровые BARTEC. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95850-25: Описание типа
2025-95850-25.pdf
Файл устарел
|
Скачать | 381.2 КБ | |
|
95850-25: Методика поверки
МП-635-2024
2025-mp95850-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
95850-25: Описание типа
2025-95850-25-1.pdf
|
Скачать | 381.2 КБ | |
|
95850-25: Методика поверки
МП-635-2024
2025-mp95850-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Измерители-регуляторы температуры цифровые BARTEC (далее по тексту - измерители или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), в цифровые сигналы, а также для контроля и регулирования температуры, и управления системами электрообогрева.
Описание
Принцип работы измерителей основан на измерении и аналого-цифровом преобразовании входного сигнала, поступающего от ТС, с последующим отображением результатов измерений в температурном эквиваленте на встроенном дисплее и (или) передачей цифрового выходного сигнала посредством протокола обмена MODBUS RTU. На основании измеренных значений температуры измеритель формирует сигналы управления внешними исполнительными устройствами.
Измерители конструктивно выполнены в пластиковом герметичном прямоугольном корпусе, к которому может быть подсоединен штатный ТС, поставляемый в комплекте с регулятором, или аналогичный ТС утвержденного типа. На лицевой панели измерителя расположен 4-разрядный 8-сегментный цифровой индикатор, светодиодный индикатор, сигнализирующий о запуске нагрева обогревательного кабеля, сигнализатор неисправности и кнопки управления. Измерители могут быть оснащены линией связи на базе интерфейса RS-485 с протоколом обмена MODBUS RTU.

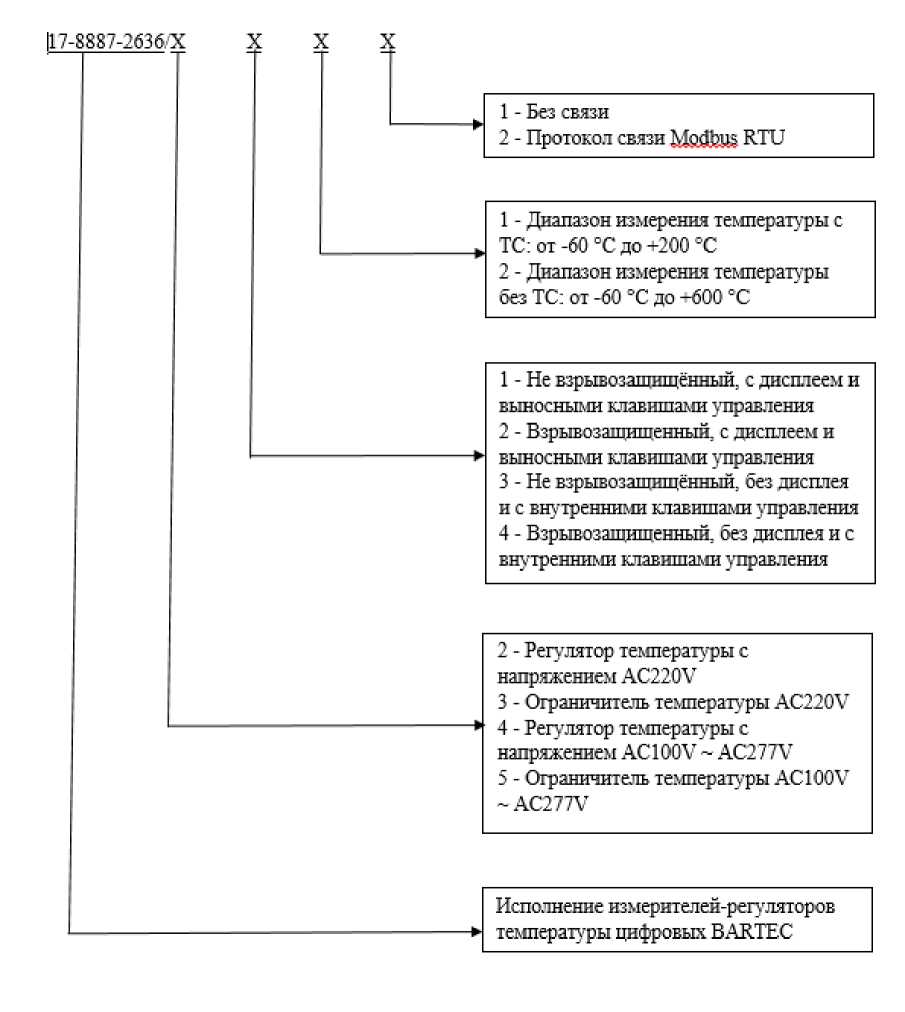

Измерители-регуляторы температуры цифровые BARTEC изготавливаются в исполнении 17-8887-2636/ХХХХ. Структурная схема представлена на рисунке 1.
На нижней боковой панели прибора располагается вводы/выводы для подключения ТС, кабелей питания, нагрузки, сигнального кабеля.
Внутри корпуса приборов размещены печатные платы с элементами электрической схемы, а также клеммы для подключения. Доступ к клеммам подключения осуществляется путем снятия крышки лицевой панели.

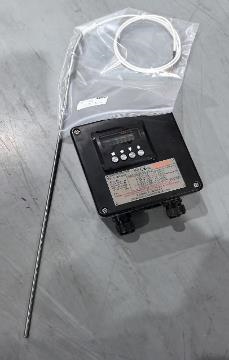

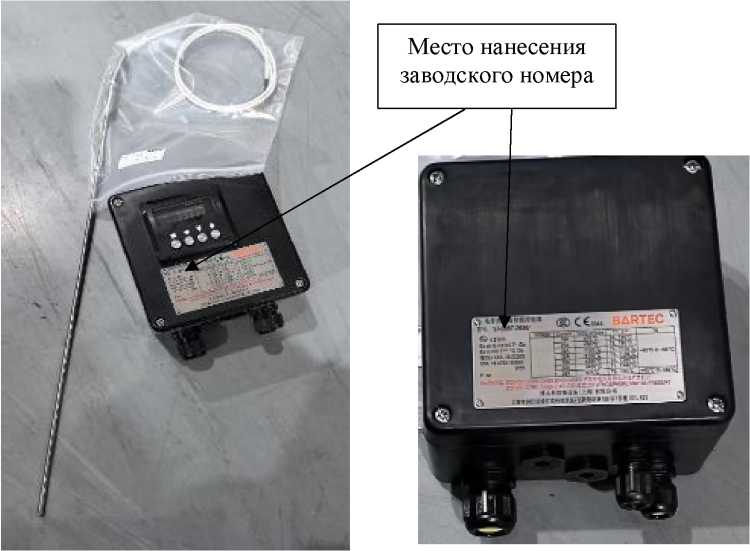

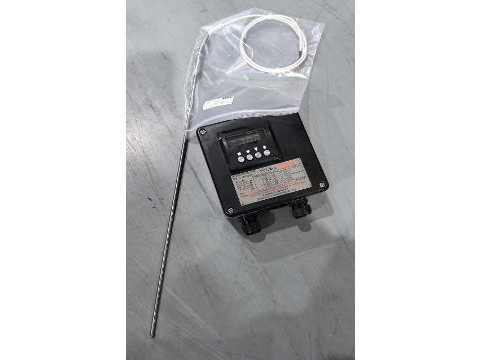

Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 2.
Рисунок 1 - Структурная схема
Пломбирование измерителей не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, прикрепленной на лицевую панель прибора. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Рисунок 2 - Внешний вид измерителей с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память измерителей на заводе-изготовителе во время производственного цикла. Конструкция приборов исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +600 |
|
Диапазон измерений температуры при использовании в комплекте с прибором штатного ТС, °С |
от -60 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3,0 |
|
Условное обозначение НСХ штатного ТС |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный ток, А |
32/25/18 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
160x160x102 |
|
Масса, кг, не более |
3.3 |
|
Маркировка взрывозащиты |
1Ex eb ib mb IIC Tx Gb X Ex tb IIIC Tx Db X |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -40 до +55 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор температуры цифровой в комплекте с ТС |
BARTEC |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Примечания - Исполнение по заказу | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия BARTEC Explosion Proof Appliances (Shanghai) Co., Ltd.
