Преобразователи линейных перемещений тросовые HX-P510
| Номер в ГРСИ РФ: | 95852-25 |
|---|---|
| Производитель / заявитель: | Unimeasure Inc., США |
Преобразователи линейных перемещений тросовые HX-P510 (далее - преобразователи) предназначены для измерения линейных перемещений.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95852-25 | |||||||||||||||||||||||||||
| Наименование | Преобразователи линейных перемещений тросовые | |||||||||||||||||||||||||||
| Модель | HX-P510 | |||||||||||||||||||||||||||
| Модификации |
HX-P510-350-S10-N0S-27N HX-P510-1600-S10-N0S-27N |
|||||||||||||||||||||||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cad0cd0f-5445-5e1f-941f-1f9f38246ed6 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Unimeasure Inc., СОЕДИНЕННЫЕ ШТАТЫ, 4175 SW Research Way Corvallis, OR, 97333-1067
Поверка
| Методика поверки / информация о поверке |
МП-435-2024 Государственная система обеспечения единства измерений. Преобразователи линейных перемещений тросовые HX-P510. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95852-25: Описание типа
2025-95852-25.pdf
Файл устарел
|
Скачать | 771.2 КБ | |
|
95852-25: Методика поверки
МП-435-2024
2025-mp95852-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
95852-25: Описание типа
2025-95852-25-1.pdf
|
Скачать | 771.2 КБ | |
|
95852-25: Методика поверки
МП-435-2024
2025-mp95852-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Преобразователи линейных перемещений тросовые HX-P510 (далее - преобразователи) предназначены для измерения линейных перемещений.
Описание
Принцип действия преобразователей основан на непосредственном измерении линейного перемещения измерительного троса, прикрепленного к объекту измерения, путем преобразования этого линейного перемещения в изменение электрического выходного сигнала.
Преобразователи состоят из измерительного троса из нержавеющей стали, который наматывается на тросовый барабан с помощью пружинного мотора. Пружинный мотор аксиально связан с многооборотным потенциометром или с энкодером.
Электрический сигнал поступает в устройство съема информации для дальнейшей ее обработки с помощью аналогового интерфейса. Электрическое соединение между преобразователем, источником питания и устройством съема информации выполняется с помощью кабеля.
Преобразователи изготавливаются с аналоговым выходным сигналом по напряжению, пропорциональным измеренному перемещению.
Преобразователи выпускаются в следующих модификациях: HX-P510-350-S10-N0S-27N и HX-P510-1600-S10-N0S-27N, отличающихся диапазоном измерений линейных перемещений. К данному описанию типа относятся преобразователи HX-P510-350-S10-N0S-27N, зав. № 51100697, HX-P510-350-S10-N0S-27N, зав.№ 51100698, HX-P510-350-S10-N0S-27N, зав.№ 51100699, HX-P510-350-S10-N0S-27N, зав.№ 51100700, HX-P510-1600-S10-N0S-27N, зав. № 51100701, HX-P510-1600-S10-N0S-27N, зав. № 51100702, HX-P510-1600-S10-N0S-27N, зав. № 51100703, HX-P510-1600-S10-N0S-27N, зав. № 51100704.
Заводской номер преобразователя, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на расположенную корпусе маркировочную наклейку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

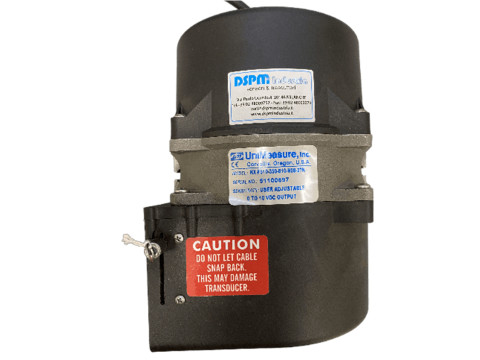

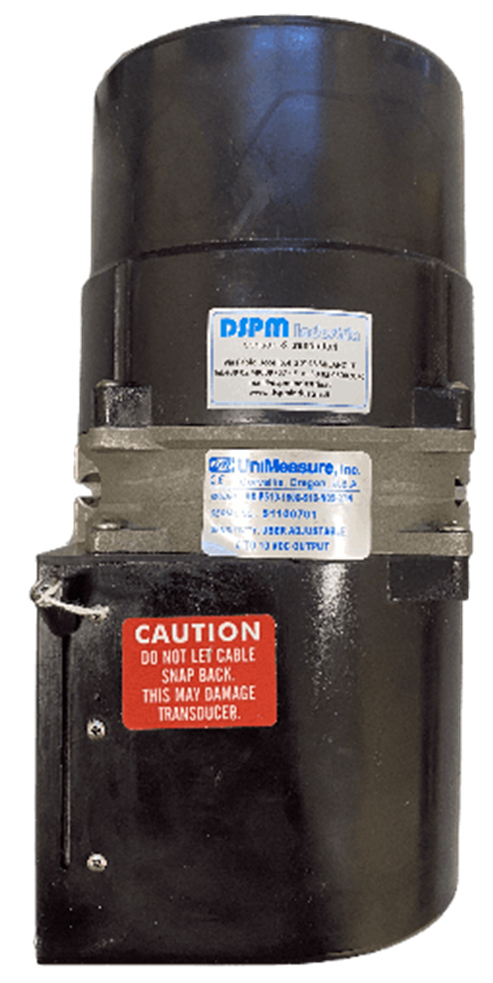

Общий вид приборов приведён на рисунке 1.
, PIPIT-xr>cri S. W
[22Un / эавиге.шс c£ Cor« ll I. O'tgoc-. 4AL ’j-ijii'Mifi’frMMio-xwrN WO JI 51100697
CAUTION
DO NOT LET CABLE SNAP BACK THIS MAY DAMAGE TRANSDUCER.
а)
Место нанесения заводского номера
б)
Рисунок 1 - Общий вид преобразователей линейных перемещений тросовых HX-P510 модификаций: а) HX-P510-350-S10-N0S-27N; б) HX-P510-1600-S10-N0S-27N
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
HX-P510- | |
|
350-S10-N0S-27N |
1600-S10-N0S-27N | |
|
Диапазон измерений линейных перемещений, м |
от 0 до 8,8 |
от 0 до 40,6 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % |
±0,15 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
HX-P510- | |
|
350-S10-N0S-27N |
1600-S10-N0S-27N | |
|
Диапазон выходного сигнала, В |
от 0 до 10 | |
|
Коэффициент преобразования *, мм/В |
rz ^изм. | |
|
Пв.п.и |
- п „ . '-'н.п.и. | |
|
Габаритные размеры (Диаметр х Длина), мм, не более |
97x196 |
142x280 |
|
Масса, кг, не более |
3,1 |
6,4 |
|
Напряжение питания от источника постоянного тока, В |
от 4,9 до 30 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 | |
* Фактическое значение приведено в паспорте средства измерений Dusm. - диапазон измерений преобразователя
Ue.n.u. - верхний предел диапазона выходного сигнала
Un.n.u. — нижний предел диапазона выходного сигнала
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Преобразователь линейных перемещений тросовый (модификация в соответствии с заказом) |
HX-P510 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
000.00.001.Р Э |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Преобразователи линейных перемещений тросовые HX-P510. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Unimeasure Inc., США.
