Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета
| Номер в ГРСИ РФ: | 95857-25 |
|---|---|
| Производитель / заявитель: | АО "Транснефть-Урал", г. Уфа |
Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95857-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета | ||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d9334dc6-30d0-88d4-a880-6d861472d15f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть -Урал», РОССИЯ, 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Поверка
| Методика поверки / информация о поверке |
МП-0071-ТАМ-2024 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95857-25: Описание типа
2025-95857-25.pdf
Файл устарел
|
Скачать | 385.9 КБ | |
|
95857-25: Методика поверки
МП-0071-ТАМ-2024
2025-mp95857-25.pdf
Файл устарел
|
Скачать | 5.2 MБ | |
|
95857-25: Описание типа
2025-95857-25-1.pdf
|
Скачать | 385.9 КБ | |
|
95857-25: Методика поверки
МП-0071-ТАМ-2024
2025-mp95857-25-1.pdf
|
Скачать | 5.2 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета (далее по тексту - СИКН РСУ) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти.
СИКН, заводской № 425/1, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока фильтров из состава системы измерений количества и показателей качества нефти № 425 ПСП «Салават» (далее по тексту - СИКН ОСУ), узла резервной схемы учета, состоящего из одной рабочей измерительной линии, блока измерений показателей качества нефти (далее по тексту - БИК) из состава СИКН ОСУ, системы сбора и обработки информации узла подключения поверочной установки из состава СИКН ОСУ.
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счётчики-расходомеры кориолисовые КТМ РуМАСС (далее - СРМ) |
83825-21 |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-06 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-10 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти;
- автоматическое вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории (ИЛ), массовой доли воды, определенной в ИЛ или определённой по результатам измерений объемной доли воды влагомером нефти поточным;
- автоматическое измерение объемной доли воды в БИК;
- измерение давления и температуры нефти автоматическое и с помощью показывающих СИ давления и температуры нефти соответственно;
- защиту информации от несанкционированного доступа.

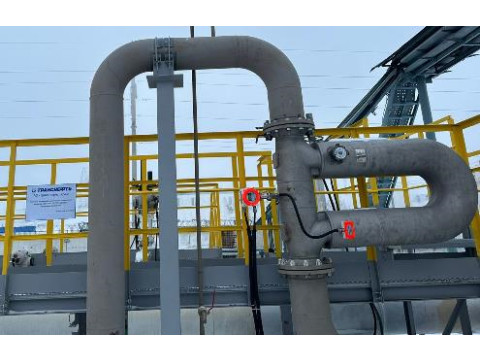

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.

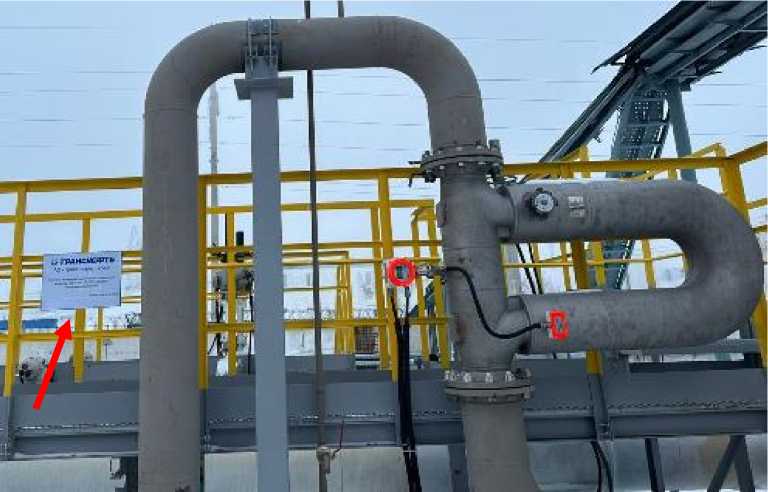

Рисунок 2 - Информационная табличка СИКН
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора. Дополнительно для СИКН РСУ в ИВК реализован программный модуль определения метрологических характеристик СРМ.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Таблица 3 - Идентификационные данные модуля определения метрологических характеристик
СРМ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MSIKN425.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
503BF18F |
|
Примечания: 1. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 2. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, т/ч |
от 115 до 650 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон избыточного давления нефти, МПа |
от 0,23 до 1,6 |
|
Режим работы СИКН |
непрерывный |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002, ТР ЕАЭС 045/2017 |
|
Физико-химические свойства измеряемой среды: - температура, °С - плотность нефти при температуре 15 °С, кг/м3 - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа |
от 0 до +30 от 853,7 до 898,4 от 14,6 до 70,0 0,5 100 0,05 Не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
380 ±38, трехфазное 220 ±22, однофазное 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С б) температура воздуха в помещениях, где установлено ИВК, °С в) относительная влажность в помещениях, где установлено ИВК, % г) атмосферное давление, кПа |
от -36,9 до +33,6 от +10 до +35 от 30 до 80 от 84 до 106,7 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 7 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефти № 425 ПСП «Салават». Резервная схема учета |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 425 ЛПДС «Салават» Туймазинского НУ АО «Транснефть-Урал», свидетельство об аттестации методики измерений № 453-RA.RU.312546-2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
