Полуприцеп-цистерна KAESSBOHRER STB 41/10-24
| Номер в ГРСИ РФ: | 95859-25 |
|---|---|
| Производитель / заявитель: | Фирма "KAESSBOHRER", Германия |
|
95859-25: Описание типа
2025-95859-25-1.pdf
|
Скачать | 340.9 КБ |
Полуприцеп-цистерна KAESSBOHRER STB 41/10-24 (далее - ПЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей, за исключением пищевых (далее - жидкости).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95859-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | KAESSBOHRER STB 41/10-24 | ||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | bc3f64f7-cf69-7d37-cad5-6befc113d79d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
KAESSBOHRER, ГЕРМАНИЯ, Kässbohrerstraße 11, 88471 Laupheim
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95859-25: Описание типа
2025-95859-25.pdf
Файл устарел
|
Скачать | 340.9 КБ | |
|
95859-25: Описание типа
2025-95859-25-1.pdf
|
Скачать | 340.9 КБ |
Описание типа
Назначение
Полуприцеп-цистерна KAESSBOHRER STB 41/10-24 (далее - ПЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей, за исключением пищевых (далее - жидкости).
Описание
Принцип действия ПЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
Конструктивно ПЦ выполнена в виде горизонтального резервуара, имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри ПЦ установлены волнорезы. Технологическое оборудование предназначено для выполнения операций налива-слива жидкости и включает в себя:
- горловину с указателем уровня, люком и дыхательным клапаном;
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади ПЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости ПЦ с зав. № WKK69600001011422 указывается на табличке, установленной на раме ПЦ. Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится ударным способом на маркировочную табличку ПЦ и в паспорте типографическим способом.
Общий вид ПЦ представлен на рисунке 1.

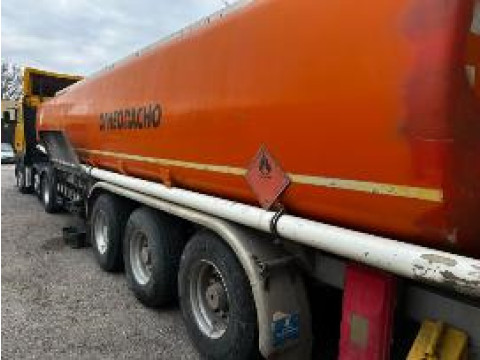

Рисунок 1 - Общий вид ПЦ
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Технические характеристики
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
37,8 |
|
Разность между номинальной и действительной вместимостью ПЦ, %, не более |
±1,5 |
|
Пределы допускаемой относительной погрешности ПЦ, % |
±0,40 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт |
6 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +45 |
Знак утверждения типа
наносится на титульный лист паспорта ПЦ типографским способом.
Комплектность
Т а б л и ц а 3 - Комплектность средства измерений
|
Наименование и условные обозначения |
Обозначение |
Количество, шт./экз. |
|
Полуприцеп-цистерна |
KAESSBOHRER STB 41/10-24 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Методика измерений» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
