Лента измерительная Л5Н3
| Номер в ГРСИ РФ: | 95861-25 |
|---|---|
| Производитель / заявитель: | ООО "Опика", г. Москва |
Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95861-25 | ||||||
| Наименование | Лента измерительная | ||||||
| Модель | Л5Н3 | ||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5164f900-1858-2c54-0e56-d7f2261d3bf8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Опика», РОССИЯ, 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150
Поверка
| Методика поверки / информация о поверке |
МП 323-2025 Государственная система обеспечения единства измерений. Лента измерительная Л5Н3. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95861-25: Описание типа
2025-95861-25.pdf
Файл устарел
|
Скачать | 362.9 КБ | |
|
95861-25: Методика поверки
МП 323-2025
2025-mp95861-25.pdf
Файл устарел
|
Скачать | 277.8 КБ | |
|
95861-25: Описание типа
2025-95861-25-1.pdf
|
Скачать | 362.9 КБ | |
|
95861-25: Методика поверки
МП 323-2025
2025-mp95861-25-1.pdf
|
Скачать | 277.8 КБ |
Описание типа
Назначение
Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Описание
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 17185.
Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.

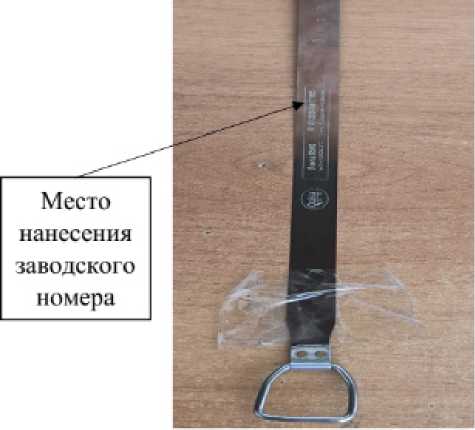

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

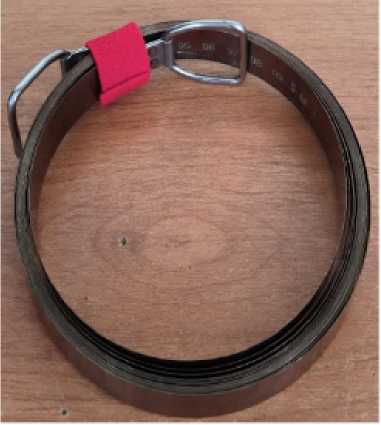

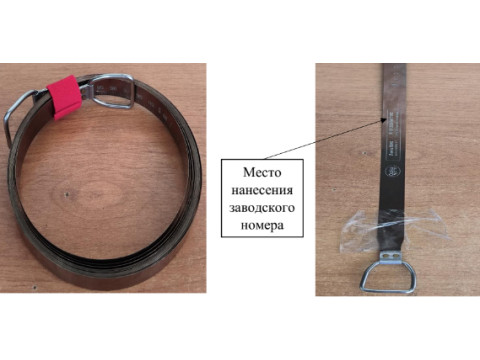

Общий вид ленты представлен на рисунке 1.
Рисунок 1 - Общий вид ленты
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Технические характеристики
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
5 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 5 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм: - миллиметрового; - сантиметрового; - дециметрового и метрового; - 5 м |
± 0,1 ± 0,2 ± 0,3 ± 0,5 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
Знак утверждения типа
наносят на титульный лист «Паспорта» типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Лента измерительная зав. № 17185 |
Л5Н3 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
