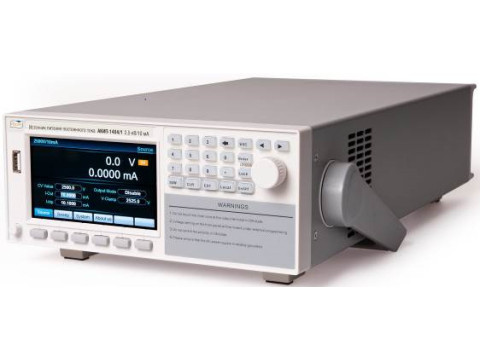

Источники питания постоянного тока АКИП-1404
| Номер в ГРСИ РФ: | 95862-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-1404 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95862-25 | |||||||||
| Действует | по 10.07.2030 | |||||||||
| Наименование | Источники питания постоянного тока | |||||||||
| Модель | АКИП-1404 | |||||||||
| Модификации |
АКИП-1404/1 АКИП-1404/3 |
|||||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 42a1dd48-ca31-a87b-58a4-313dee4c6dda | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Next Generation In-strumental T&C Tech. Co.,Ltd., КИТАЙ, No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-10-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока АКИП-1404. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95862-25: Описание типа
2025-95862-25.pdf
Файл устарел
|
Скачать | 228.5 КБ | |
|
95862-25: Методика поверки
МП-ПР-10-2025
2025-mp95862-25.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
95862-25: Описание типа
2025-95862-25-1.pdf
|
Скачать | 228.5 КБ | |
|
95862-25: Методика поверки
МП-ПР-10-2025
2025-mp95862-25-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1404 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
По принципу действия источники относятся к программируемым импульсным источникам питания. Режимы и функции источника позволяют регулировать и управлять стабилизированным напряжением и силой постоянного тока выходного канала локально и через интерфейсы внешнего управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники снабжены защитой от перегрузки по напряжению, по току и от перегрева.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На передней панели источников расположены дисплей вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатель. На задней панели расположены выходные разъемы, разъем для подключения напряжения питания, цифровые (RS-232, LAN) и аналоговый интерфейсы дистанционного управления, вентилятор принудительной системы охлаждения.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются между собой значениями номиналов выходных напряжения и тока.
Таблица 1 - Модификации источников________________________________________________
|
Модификация |
Выходное напряжение ивых, В |
Выходной ток 1вых, мА |
Дискретность выходных значений |
Выходная мощность Рмакс, Вт1) | |
|
напряжение, В |
ток, мкА | ||||
|
АКИП-1404/1 |
±2500 |
10 |
0,1 |
0,1 |
25 |
|
АКИП-1404/2 |
±5000 |
5 |
0,1 |
0,1 |
25 |
|
АКИП-1404/2 |
±10000 |
2 |
1 |
0,1 |
20 |
|
Примечание: 1) ивых, В/ 1вых, А/Рмакс, Вт - выходные значения напряжения, тока и максимальная мощности источников. | |||||
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

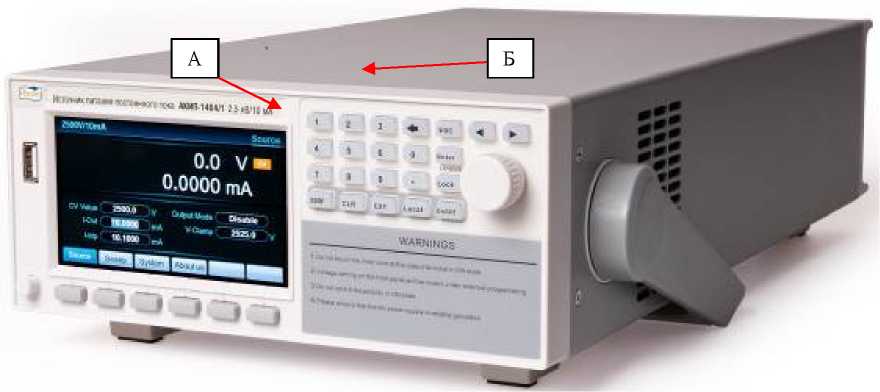

Рисунок 1. Общий вид источников с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)
В

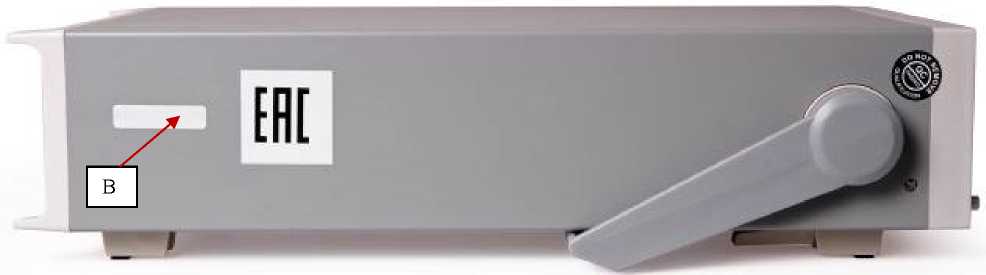

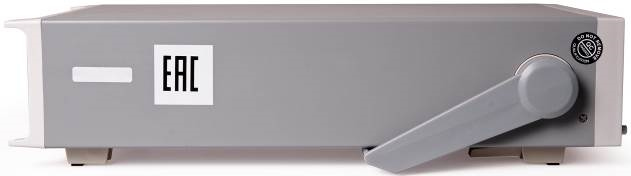

Рисунок 2. Вид боковой панели источников с местом нанесения серийного номера (В)

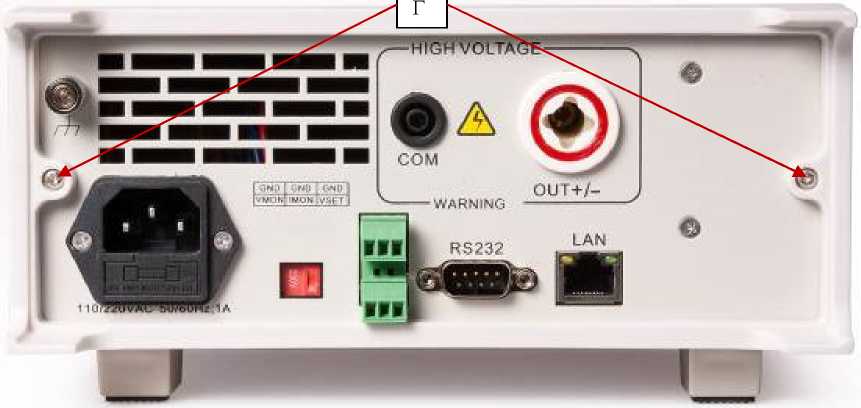

Рисунок 3. Вид задней панели источников с местом пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии
с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Технические характеристики
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения_____________________________________________________________________
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1404/1 |
±(0,0001-и+0,0005-ипр) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В ипр - предельное значение шкалы при установленном/измеренном напряжении постоянного тока на источнике, В | |
Таблица 3а - Пределы допускаемой дополнительной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 18 °С и свыше 28 °С до 40 °С
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности установки/измерения напряжения, В |
|
АКИП-1404/1 |
±0,00005/°С |
|
АКИП-1404/2 | |
|
АКИП-1404/3 |
Таблица 4 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке_____________________________________________________
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В |
|
АКИП-1404/1 |
±(0,0001-U) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 5 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения силы тока, А |
|
АКИП-1404/1 |
±(0,0002-!+0,0005-1Пр) |
|
АКИП-1404/2 | |
|
АКИП-1404/3 | |
|
Примечания: I - значение силы постоянного тока, установленное/измеренное на источнике, А 1пр — предельное значение шкалы при установленном/измеренном значение силы постоянного тока на источнике, В | |
Таблица 5а - Пределы допускаемой дополнительной абсолютной погрешности установки и измерения силы тока источников при температуре от 0 °С до 18 °С и свыше 28 °С до 40 °С
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности установки/измерения силы тока, А |
|
АКИП-1404/1 |
±0,00005/°С |
|
АКИП-1404/2 | |
|
АКИП-1404/3 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 7 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 209 до 231 |
|
Частота напряжения питания, Гц |
от 47,5 до 52,5 |
|
Масса, кг, не более |
7,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
214х88х413 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более |
от 0 до +40 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1404 1) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1404».
