Преобразователи расхода тип 3-9900-1
| Номер в ГРСИ РФ: | 95867-25 |
|---|---|
| Производитель / заявитель: | Фирма "Georg Fisher Signet, Inc.", США |
Преобразователи расхода тип 3-9900-1 (далее - преобразователи) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в значения расхода.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95867-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи расхода | |||||||||||||||||||||||||||||||||||||||
| Модель | тип 3-9900-1 | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f628646f-a64b-2733-c27a-34124524fff0 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Georg Fischer Signet LLC, СОЕДИНЕННЫЕ ШТАТЫ, 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale
Поверка
| Методика поверки / информация о поверке |
РТ-МП-599-208-2025 Государственная система обеспечения единства измерений. Преобразователи расхода тип 3-9900-1. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95867-25: Описание типа
2025-95867-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95867-25: Методика поверки
РТ-МП-599-208-2025
2025-mp95867-25.pdf
Файл устарел
|
Скачать | 869.9 КБ | |
|
95867-25: Описание типа
2025-95867-25-1.pdf
|
Скачать | 2.6 MБ | |
|
95867-25: Методика поверки
РТ-МП-599-208-2025
2025-mp95867-25-1.pdf
|
Скачать | 869.9 КБ |
Описание типа
Назначение
Преобразователи расхода тип 3-9900-1 (далее - преобразователи) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в значения расхода.
Описание
К преобразователям данного типа относятся преобразователи расхода тип 3-9900-1 серийные номера 62208021441, 62208021534, 62401051507, 62405021236, 62405030010, 62405030015, 62405030046, 62405030049, 62405030055, 62405030056, 62405030554,
62406060620.
Принцип действия преобразователей основан на измерении входных сигналов силы постоянного тока, пропорциональных измеряемой физической величине и преобразовании ее в значения расхода, отображении результатов измерений на дисплее преобразователя и передачи информации во внешние информационные системы.
Преобразователи имеют на лицевой панели 4 кнопки управления.
Пломбирование не предусмотрено.

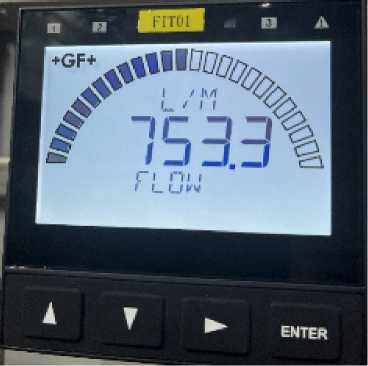

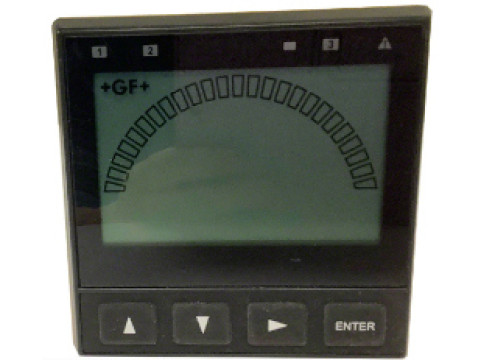

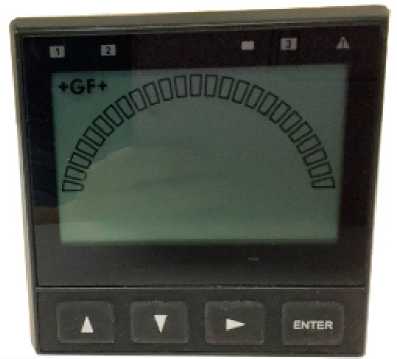

Общий вид преобразователя показан на рисунке 1.
Рисунок 1 - Общий вид преобразователя

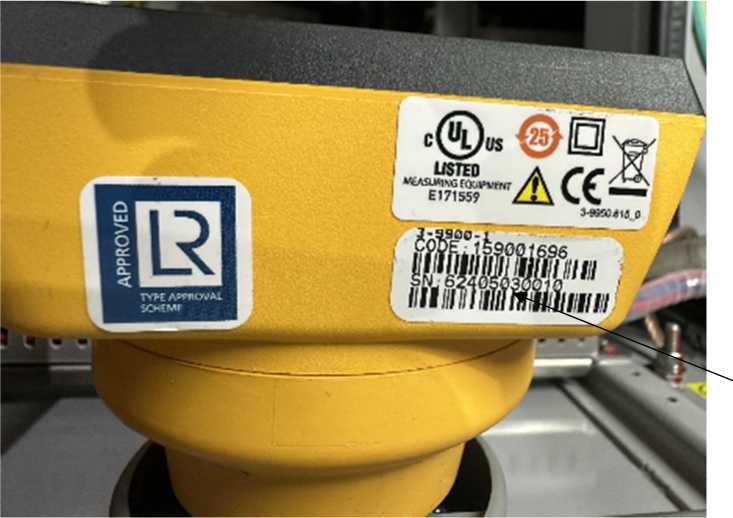

Маркировка выполнена типографским способом в виде наклейки на корпусе преобразователя с указанием его обозначения и серийного номера (показано стрелкой).
Маркировка преобразователя приведена на рисунке 2.
Рисунок 2 - Маркировка преобразователя
__Место нанесения серийного номера
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти преобразователей при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
А9900 |
|
Номер версии (идентификационный номер) ПО |
21 |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
аблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности преобразования в значение расхода, % |
±0,5 |
|
Выходной сигнал, л/мин |
от 0 до 1500 |
|
Напряжение электропитания постоянного тока, В |
от 10,8 до 35,2 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Относительная влажность, %, не более |
95 (без конденсации влаги) |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
107 99 99 |
|
Масса, кг, не более |
0,6 |
|
Средний срок службы, лет |
10 |
аблица 3 Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта в левом верхнем углу типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Преобразователь расхода |
тип 3-9900-1 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. на партию |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
изложены в паспорте раздел 1.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
