Анализаторы пыли ТОМАН-35
| Номер в ГРСИ РФ: | 95872-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Анализаторы пыли ТОМАН-35 (далее - анализаторы) предназначены для автоматического измерения массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95872-25 | ||||||
| Действует | по 10.07.2030 | ||||||
| Наименование | Анализаторы пыли | ||||||
| Модель | ТОМАН-35 | ||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0a099948-162c-b556-7b3c-60ec17413b96 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПП «ГКС», РОССИЯ, 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3
Поверка
| Методика поверки / информация о поверке |
МП-640-002-25 Государственная система обеспечения единства измерений. Анализаторы пыли ТОМАН-35. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95872-25: Описание типа
2025-95872-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
95872-25: Методика поверки
МП-640-002-25
2025-mp95872-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
95872-25: Описание типа
2025-95872-25-1.pdf
|
Скачать | 1.5 MБ | |
|
95872-25: Методика поверки
МП-640-002-25
2025-mp95872-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Анализаторы пыли ТОМАН-35 (далее - анализаторы) предназначены для автоматического измерения массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Описание
Принцип действия анализатора - оптический, основан на измерении интенсивности рассеянного частицами света. Луч от источника света (лазерного диода) пропускается через пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное в обратном направлении излучение регистрируется фотоприемником. Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна массовой концентрации пыли.
Для получения результатов измерений в единицах массовой концентрации пыли выполняется предварительная градуировка анализаторов. При градуировке устанавливается взаимосвязь измеряемой массовой концентрации с оптическими характеристиками анализируемой среды.
Конструктивно анализатор представляет собой моноблок, в корпусе которого расположены функциональные узлы: оптический и электронный.
Основными элементами оптического узла являются: источник света - лазерный диод с длиной волны 650 нм и мощностью 7 МВт, система формирования лазерного луча с фотоэлектрическим датчиком для измерения интенсивности исходного лазерного луча, оптическая система, фокусирующая рассеянный свет, с фотоэлектрическим датчиком для измерения интенсивности рассеянного излучения, блоки усиления и демодуляции измерительного сигнала.
Электронный блок обрабатывает измерительные сигналы, выводит результаты на дисплей, хранит и передает данные на внешнее устройство, а также обеспечивает управление работой анализатора.
Результаты измерений отображаются на дисплее анализатора и могут выводиться в виде аналогового токового сигнала от 4 до 20 мА, а также передаваться на внешнее устройство через интерфейс связи RS 485.
Анализатор является стационарным прибором. Питание анализатора осуществляется от сети постоянного тока.
На корпусе анализатора предусмотрены порт для электрических подсоединений и штуцер для подачи воздуха для обдува.
Общий вид анализатора представлен на рисунках 1 и 2.

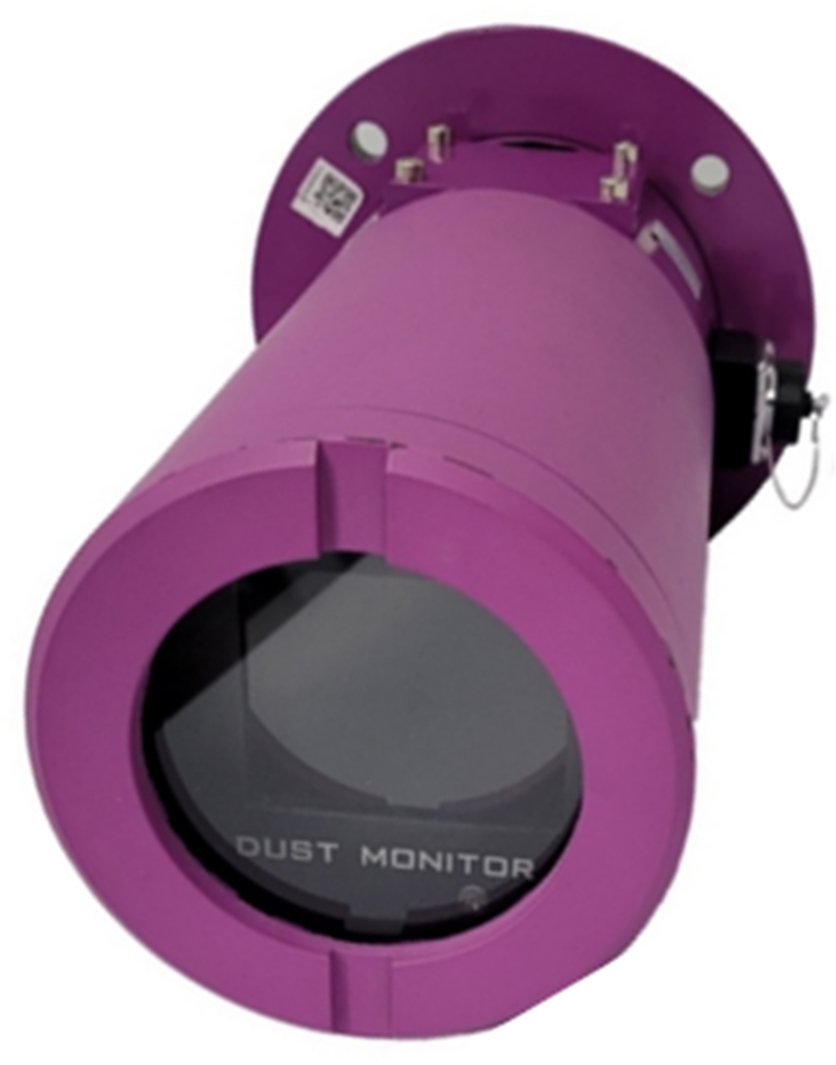

Рисунок 1 - Вид анализатора спереди

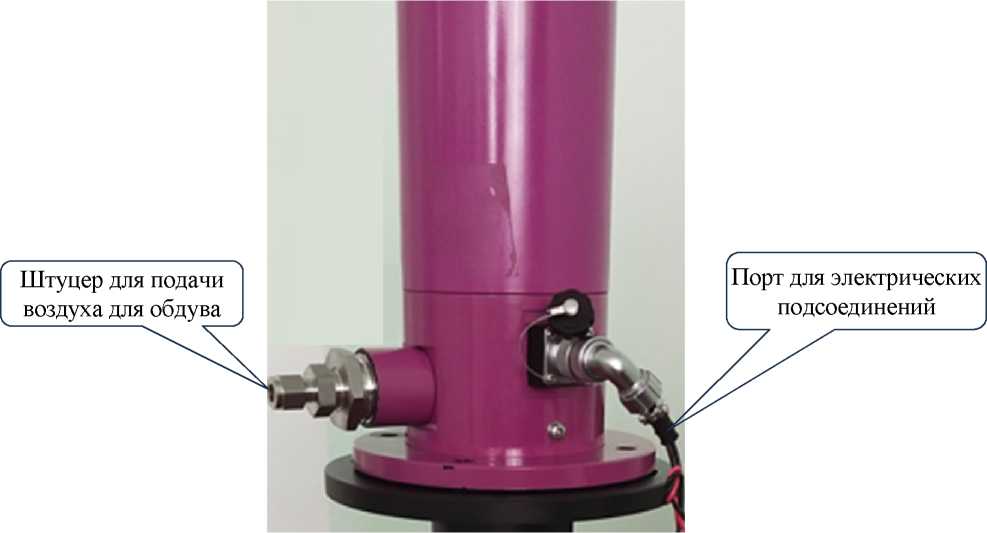

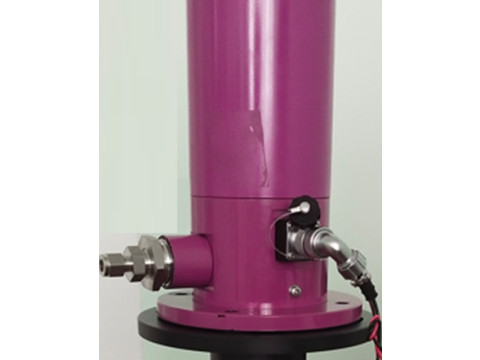

Рисунок 2 - Вид анализатора с боку

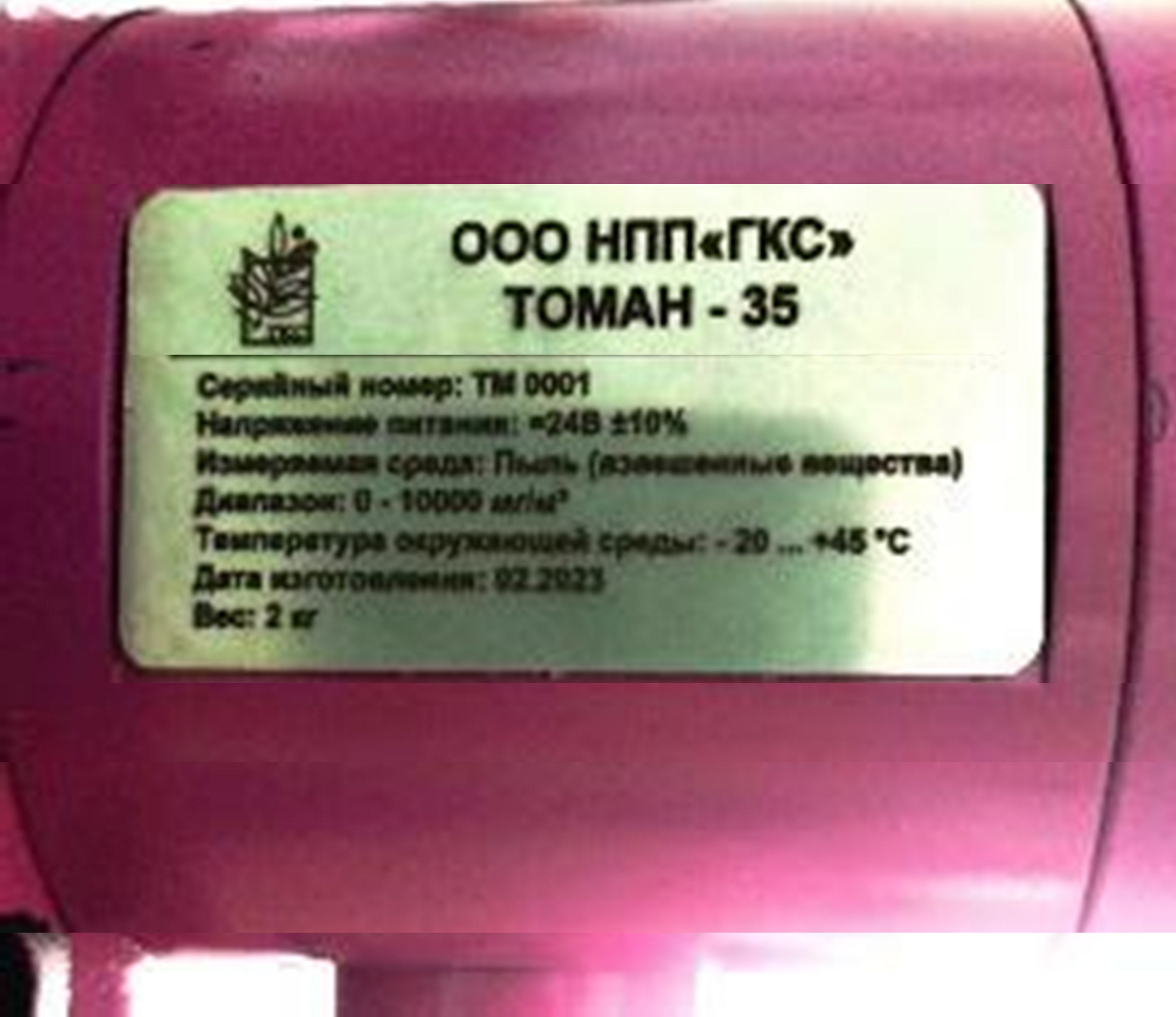

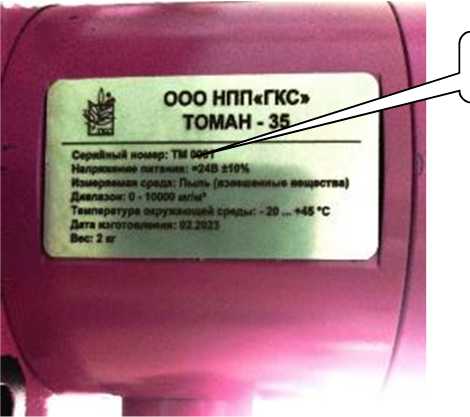

Идентификационные данные анализатора (тип, серийный номер, дата изготовления, наименование изготовителя) включены в его маркировку. Серийный номер имеет буквенно-цифровой формат (от шести знаков и более). Маркировка наносится методом термопечати на накладную пластиковую табличку, которая крепится на боковую сторону корпуса анализатора клеевым способом. Маркировка представлена на рисунке 3.
Место нанесения серийного номера
Рисунок 3 - Маркировка анализатора
Пломбировка анализаторов для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Нанесение знака поверки непосредственно на анализаторы не предусмотрено.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО | |
|
Номер версии (идентификационный номер) ПО |
не ниже 118G-20221124-2000 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 2 до 200 включ. св. 200 до 1000 включ. св.1000 до 10000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % |
±20 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
24 ± 2,4 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
158 |
|
- ширина |
158 |
|
- длина |
273 |
|
Масса, кг, не более |
3 |
|
Температура анализируемой среды, °С, не более |
+500 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +45 |
|
- относительная влажность окружающего воздуха при +25 °C, %, | |
|
не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации анализаторов методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли |
ТОМАН-35 |
1 шт. |
|
Пульт дистанционного управления |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Комплект принадлежностей для монтажа |
_ |
1 компл. |
|
Калибровочный модуль |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в подразделе 3.4 «Использование изделия» документа «Анализатор пыли ТОМАН-35. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3);
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования;
ТУ 26.51.53-040-94291860-2023 «Анализатор пыли ТОМАН-35. Технические условия».
