Сигнализаторы загазованности ГТР-1Р
| Номер в ГРСИ РФ: | 95875-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Газтехрешения», г. Орехово-Зуево |
Сигнализаторы загазованности ГТР-1Р (далее - сигнализаторы) предназначены для непрерывного автоматического контроля концентрации метана (СН4), пропана (СзШ), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдачи светового и/или звукового сигналов о превышении установленных пороговых значений, подачи сигнала на закрытие электромагнитного клапана, а также для управления вторичными устройствами - исполнительными элементами систем.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95875-25 | |||||||||||||||
| Действует | по 10.07.2030 | |||||||||||||||
| Наименование | Сигнализаторы загазованности | |||||||||||||||
| Модель | ГТР-1Р | |||||||||||||||
| Модификации |
ГТР-1Р-1 ГТР-1Р-2 ГТР-1Р-3 ГТР-1Р-4 |
|||||||||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 92eecb7c-bc24-7d81-285f-2d40dd71ab4a | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Газтехрешения», РОССИЯ, 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-544-2025 Государственная система обеспечения единства измерений. Сигнализаторы загазованности ГTP-1Р. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95875-25: Описание типа
2025-95875-25.pdf
Файл устарел
|
Скачать | 493.8 КБ | |
|
95875-25: Методика поверки
МП-544-2025
2025-mp95875-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95875-25: Описание типа
2025-95875-25-1.pdf
|
Скачать | 493.8 КБ | |
|
95875-25: Методика поверки
МП-544-2025
2025-mp95875-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сигнализаторы загазованности ГТР-1Р (далее - сигнализаторы) предназначены для непрерывного автоматического контроля концентрации метана (СН4), пропана (С3Н8), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдачи светового и/или звукового сигналов о превышении установленных пороговых значений, подачи сигнала на закрытие электромагнитного клапана, а также для управления вторичными устройствами - исполнительными элементами систем.
Описание
Сигнализаторы представляют собой стационарные автоматические средства измерений непрерывного действия, которые состоят из чувствительного элемента, органов обработки сигнала и сигнализации (БИС). В БИС установлены контакты реле, срабатывающие при превышении порогового значения концентрации контролируемого газа. Конструктивно сигнализаторы выполнены в виде единого блока в корпусе с электронной платой, блоком питания, чувствительными элементами и реле.
Принцип действия сигнализаторов основан на преобразовании сигналов изменения сопротивления полупроводникового сенсора (для СН4 и С3Н8) или электрического сигнала электрохимического сенсора (для СО) при изменении концентрации контролируемого газа.
Сигнализаторы выпускаются в четырех модификациях, которые отличаются определяемыми компонентами и типом сенсора:
- ГТР-1Р-1 - полупроводниковый сенсор, определяемый компонент - метан (СН4);
- ГТР-1Р-2 - полупроводниковый сенсор, определяемый компонент - пропан (С3Н8);
- ГТР-1Р-3 - электрохимический сенсор, определяемый компонент - оксид углерода (СО);
- ГТР-1Р-4 - полупроводниковый и электрохимический сенсоры, определяемые компоненты - метан (СН4) и оксид углерода (СО).
Сигнализаторы обеспечивают непрерывное измерение концентрации определяемых компонентов в воздухе, выдачу светового и звукового сигналов, сигнала на закрытие электромагнитного клапана.
Способ отбора пробы - диффузионный.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Серийные номера, состоящие из арабских цифр, наносятся на идентификационную табличку, закрепленную на задней стороне сигнализатора, типографским способом (рисунок 3).
Знак поверки наносится на боковую сторону сигнализатора в виде наклейки (рисунок 2).
Защита от несанкционированных вмешательств предусмотрена с помощью пломбы в виде наклейки на отверстие под шуруп.

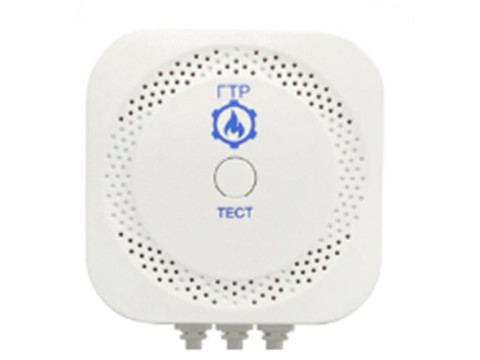

Б) Вид сигнализатора загазованности ГТР-1Р спереди

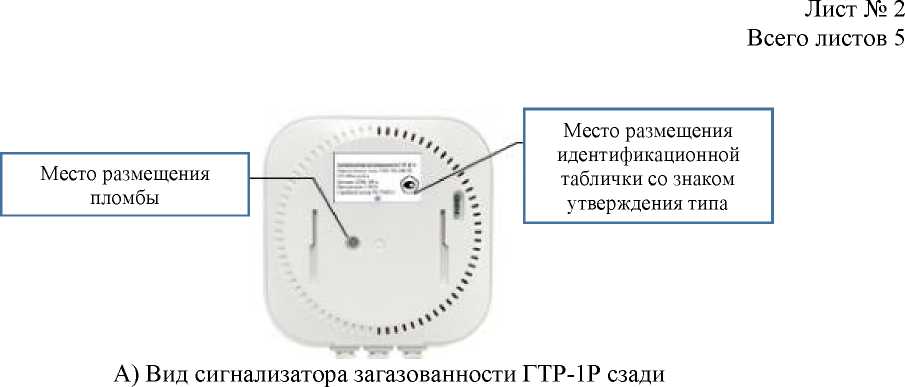

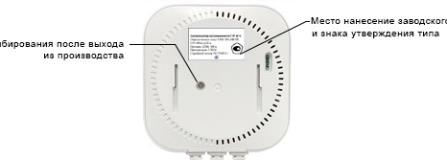

Рисунок 1 - Общий вид сигнализаторов загазованности ГТР-1Р

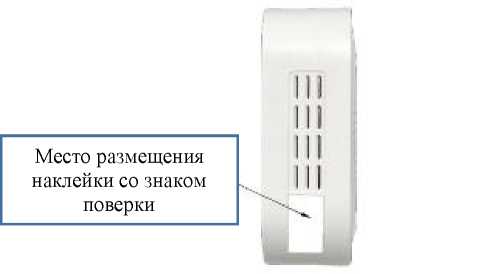

Рисунок 2 - Вид сигнализаторов загазованности ГТР-1Р сбоку
Сигнализатор загазованности ГТР-1Р-4 Определяемые газы: СН4 10% НКПР. СО ЮОмг'куб.м Питание 220В, 50Гц Произведено 2/2024 Серийный номер 2917240111 $
Рисунок 3 - Идентификационная табличка
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), необходимое для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики сигнализаторов представлены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метан (СН4) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Пропан (СзН8) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Оксид углерода (СО) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
100 |
|
Пределы допускаемой абсолютной погрешности измерения концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
±25 |
|
Время срабатывания сигнализации, с, не более |
60 |
|
Время прогрева сигнализатора, с, не более |
180 |
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время выдачи сигнала реле на срабатывание клапана, с, не более |
15 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
85х85х34 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 196 до 243 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от -10 до +50 от 20 до 95 от 86 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
Знак утверждения типа
наносится типографским способом на идентификационную табличку, закрепленную на задней стороне сигнализатора, на титульный лист руководства по эксплуатации и технический паспорт.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности |
ГТР-1Р |
1 шт. |
|
Руководство по эксплуатации |
ГТР-1Р.002.РЭ |
1 экз. |
|
Технический паспорт |
ГТР-1Р.002.ПС |
1 экз. |
|
Монтажный комплект |
_ |
1 к-т |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГТР-1Р.002.РЭ «Руководство по эксплуатации. Сигнализатор загазованности ГТР-1Р».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-002-86900032-2024 «Сигнализаторы загазованности ГТР-1Р. Технические условия».
