Счетчики газа СГЭК
| Номер в ГРСИ РФ: | 95877-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "ГипроНИИГаз", г.Саратов |
Счетчики газа СГЭК (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и других неагрессивных газов, приведенных к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95877-25 | |||||||||
| Действует | по 10.07.2030 | |||||||||
| Наименование | Счетчики газа | |||||||||
| Модель | СГЭК | |||||||||
| Модификации |
СГЭК-1,6-Л СГЭК-4-Л |
|||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6ab13736-c8a9-f63d-79dc-1b56ae4284ed | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Гипрониигаз», РОССИЯ, 410086, г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП-763-2025 Государственная система обеспечения единства измерений. Счетчики газа СГЭК. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95877-25: Описание типа
2025-95877-25.pdf
Файл устарел
|
Скачать | 461.2 КБ | |
|
95877-25: Методика поверки
МП-763-2025
2025-mp95877-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95877-25: Описание типа
2025-95877-25-1.pdf
|
Скачать | 461.2 КБ | |
|
95877-25: Методика поверки
МП-763-2025
2025-mp95877-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счетчики газа СГЭК (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и других неагрессивных газов, приведенных к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Описание
Принцип действия счётчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический сигнал, пропорциональный объемному расходу газа, прошедшему через счетчик, который преобразуется в аналогово-цифровом блоке в величину объема газа и регистрируется с нарастающим итогом. Используя значения температуры встроенного датчика температуры, а также значений абсолютного давления и коэффициента сжимаемости газа, принятых за условно-постоянные величины, рассчитывается объем газа, приведенный к стандартным условиям.
Счетчики состоят из преобразователя расхода - струйный генератор и пьезоэлемент, аналого-цифрового блока, вычислительного блока, интерфейсного блока, элемента питания, электромагнитного клапана и датчика температуры.
Счетчики выпускаются с левым и правым направлениями потока газа. Направление потока газа указывается стрелкой, расположенной на нижней части корпуса счетчика.
Счетчики имеют следующую структуру условного обозначения:
Счетчики газа СГЭК-Х1-Х2:
Х1 - типоразмер;
X2 - направление потока газа (Л - вход газа слева, П - вход газа справа).
Общий вид счетчиков представлен на рисунке 1.

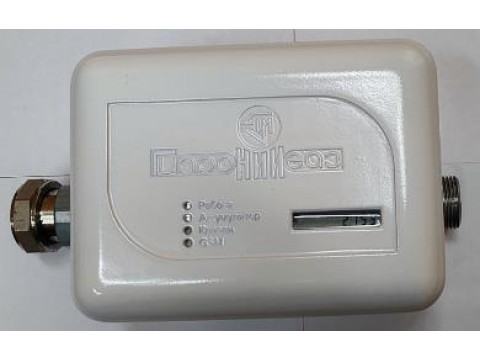

Рисунок 1 - Общий вид счетчиков газа СГЭК
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типографическим способом наносится на самоклеящуюся этикетку, расположенную на боковой стенке корпуса счетчика. Общий вид самоклеящейся этикетки, место нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Нанесение знака поверки на счетчики не предусмотрено. Знак поверки наносится на титульный лист паспорта.
Место пломбировки счетчиков показано на рисунке 3.
Счетчик газа СГЭК-4 Л
Технические условия Минимальный расход Максимальный расход Номинальный диаметр Рабочее давление измеряемой среды Диапазон температур рабочей среды Степень защиты оболочки
АО "Гипрониигаз"
РГПБ.407279.004 ТУ
О.Мм'/ч
4 м'.ч D№0
5 кПа (0.05 кгс см ■
от минус 10*С до плюс SQ’C IP 40
Заводской номер
Дэта выпуска
00001
09 2024
ЕН[ @ IP40

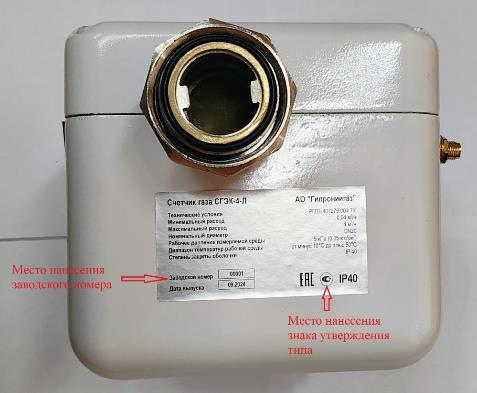

Рисунок 2 - Общий вид самоклеящейся этикетки, место нанесения заводского номера и знака утверждения типа

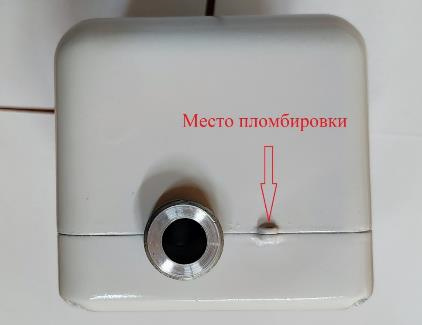

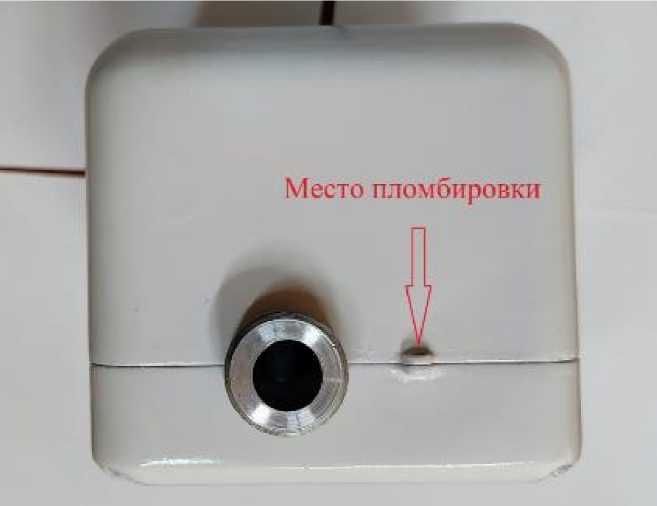

Рисунок 3 - Место пломбировки счетчиков
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков является встроенным. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. ПО предназначено для измерения, преобразования, хранения, обработки и передачи измерительной информации об объемном расходе газа во внешние измерительные системы.
Метрологические характеристики счетчиков нормированы с учетом ПО. ПО устанавливается (прошивается) в память счетчиков при изготовлении и не может быть считано через какой-либо интерфейс и изменено.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1 - Метрологические характеристики счетчиков
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
СГЭК-1,6 |
СГЭК-2,5 |
СГЭК-3,2 |
СГЭК-4 |
|
Минимальный расход газа Qmin, м3/ч |
0,04 |
0,04 |
0,04 |
0,04 |
|
Максимальный расход газа Qmax, м3/ч |
1,6 |
2,5 |
3,2 |
4 |
|
Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям1), %, в диапазоне расходов — Qmin < Q < 0,2^Qmax — 0,2^Qmax < Q < Qmax: |
±2,5 ±1,5 | |||
|
Пределы допускаемой дополнительной относительной погрешности измерений объема газа, приведенного к стандартным условиям, вызванной отклонением температуры измеряемой среды от (20±5) °С на каждые 10 °C1), % |
±0,5 | |||
|
1) Без учета погрешности от принятия абсолютного давления и коэффициента сжимаемости газа за условного-постоянные значения. Примечания: 1. Приняты следующие обозначения: Qmin — минимальный расход газа при рабочих условиях, м3/ч; Qmax — максимальный расход газа при рабочих условиях, м3/ч. 2. Основная относительная погрешность измерений объема газа и дополнительная относительная погрешность измерения объема газа суммируются алгебраически. | ||||
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Типоразмер |
СГЭК-1,6 |
СГЭК-2,5 |
СГЭК-3,2 |
СГЭК-4 |
|
Номинальный диаметр |
DN 15 |
DN 20 | ||
|
Порог чувствительности, м3/ч |
0,04 | |||
|
Давление измеряемой среды, кПа, не более |
5 | |||
|
Температура измеряемой среды, °C |
от -10 до +50 | |||
|
Наименьшая цена деления отсчетного устройства, м |
0,001 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Напряжение источника питания (литиевая батарея), В |
3,6 |
|
Емкость отсчетного устройства, м3 |
99999,999 |
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
220 130 135 |
|
Масса, кг, не более |
3 |
|
Класс защиты корпуса от пыли и влаги |
IP40 |
|
Вывод информации |
жидкокристаллический индикатор; импульсный выход; GPRS |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, при температуре плюс 25 °С - атмосферное давление, кПа |
от +1 до +50 от 20 до 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы счетчика, лет |
12 |
|
Средний срок службы источника питания, лет |
6 |
|
Средняя наработка на отказ, ч |
80000 |
Знак утверждения типа
наносится на этикетку, расположенную на боковой стенке корпуса счетчика, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчик газа |
СГЭК |
1 |
|
Паспорт |
РГПБ.407279.004 ПС |
1 |
|
Руководство по эксплуатации |
РГПБ.407279.004 РЭ |
1 |
|
GSM-антенна (по заказу) |
_ |
По заказу |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации РГПБ.407279.004 РЭ.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
РГПБ.407279.004 ТУ Счетчики газа СГЭК. Технические условия.
