Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY
| Номер в ГРСИ РФ: | 95880-25 |
|---|---|
| Производитель / заявитель: | ООО "ЭКРОСХИМ", г.С.-Петербург |
Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY (далее - микрозонды) предназначены для измерений массовой доли химических элементов и идентификации химических элементов в различных твердых монолитных образцах веществ и материалов, а также для исследования однородности состава образцов с помощью картирования распределения химических элементов и рентгенографических изображений образцов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95880-25 | ||||||
| Действует | по 10.07.2030 | ||||||
| Наименование | Микрозонды аналитические рентгеновские сканирующие | ||||||
| Модель | ЭКРОС XRF-9720 STINGRAY | ||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ca6b4387-a898-9725-6b6b-a9803c086ef1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭКРОСХИМ», РОССИЯ, 196006, г. Санкт-Петербург, ул. Коли Томчака, д. 25, лит. Ж
Поверка
| Методика поверки / информация о поверке |
МП 110-251-2024 Государственная система обеспечения единства измерений. Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95880-25: Описание типа
2025-95880-25.pdf
Файл устарел
|
Скачать | 348.8 КБ | |
|
95880-25: Методика поверки
МП 110-251-2024
2025-mp95880-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95880-25: Описание типа
2025-95880-25-1.pdf
|
Скачать | 348.8 КБ | |
|
95880-25: Методика поверки
МП 110-251-2024
2025-mp95880-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY (далее - микрозонды) предназначены для измерений массовой доли химических элементов и идентификации химических элементов в различных твердых монолитных образцах веществ и материалов, а также для исследования однородности состава образцов с помощью картирования распределения химических элементов и рентгенографических изображений образцов.
Описание
Принцип действия микрозондов основан на возбуждении и последующей регистрации рентгеновского спектра характеристического излучения исследуемого образца. Энергия характеристических линий спектра соответствует химическим элементам, содержащимся в образце, а их интенсивность пропорциональна концентрации соответствующих элементов.
Рентгеновское излучение (флуоресцентное), содержащее характеристические линии химических элементов, возбуждается при облучении образца первичным рентгеновским излучением. В качестве источника первичного рентгеновского излучения используется микрофокусная рентгеновская трубка с анодом из родия (Rh) (опционально материал анода может быть из: вольфрама (W), серебра (Ag), кобальта (Co), молибдена (Mo), меди (Cu), хрома (Cr)). Излучение от рентгеновской трубки проходит через поликапиллярную линзу и систему фильтрации и попадает в измерительную камеру и далее на образец. Часть потока рентгеновского излучения возбуждает вторичное характерестическое излучение, которое регистрируется полупроводниковым Si-дрейфовым детектором (SDD). Часть потока рентгеновского излучения проходит через образец и регистрируется системой регистрации на основе специальных диодов. Далее сигналы обрабатываются электронной схемой и ведется математическая обработка, которая позволяет по зарегистрированному спектру определить количественный и качественный состав образца.
Конструктивно микрозонды представляют собой настольные приборы, состоящие из аналитического модуля. Аналитический модуль состоит из: блока возбуждения, в который входит электроника, рентгеновская трубка и поликапиллярная линза; блока детектирования (регистрации) характеристического рентгеновского излучения, в который входит детектор с электроохлаждением и импульсный процессор для накопления и обработки сигналов; блока детектирования проходящего излучения через образец, в который входит система регистрации на основе специальных диодов; системы позиционирования, в которую входит предметный стол и измерительная камера с трехкоординатной системой управления (X, Y, Z), оптическая система видеонаблюдения и регистрации изображения. К задней панели аналитического модуля подключается управляющая система - компьютер со специализированным программным обеспечением.
Дополнительно при необходимости измерения массовой доли легких химических элементов к аналитическому модулю поставляется вакуумный пост.
Корпус микрозондов изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
На переднюю панель микрозондов наносится логотип изготовителя «ЭКРОС». На заднюю панель микрозондов крепится табличка, которая содержит информацию: наименование изготовителя, обозначение, год изготовления, заводской номер в цифровом или буквенно-цифровом формате, знак утверждения типа. Информация на табличку наносится типографским способом.
Общий вид микрозондов представлен на рисунке 1. Табличка с информацией представлена на рисунке 2.
Нанесение знака поверки на микрозонды не предусмотрено.

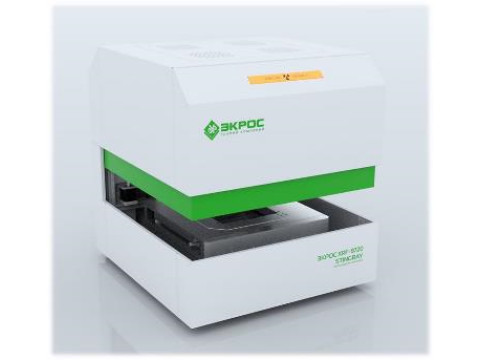

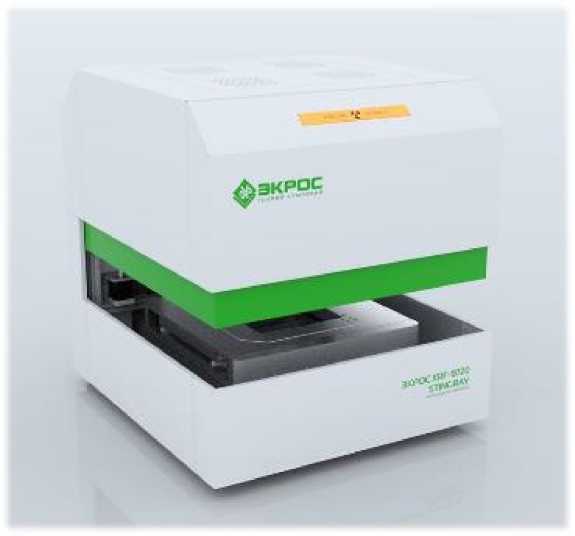

Рисунок 1 - Общий вид микрозондов аналитических рентгеновских сканирующих
ЭКРОС XRF-9720 STINGRAY
КРОС
□□О кЭКРОСХИМ»
ЭКРССXRF-9720 STINGRAY
МИКРОЗОНД АНАЛИТИЧЕ1СИЙ PCI ПТЕ1 ЮВСКИЙ СКАНИРУЮЩИЙ
-2206; 50Гц: 500В-А
BKPE.415312.Q3ZTV
Эае№ 9K72F003
202 — Г.
СДЕЛАНО е РОССИИ
ЕЯ[
Рисунок 2 - Табличка микрозондов аналитических рентгеновских сканирующих ЭКРОС XRF-9720 STINGRAY
Пломбирование микрозондов не предусмотрено. Конструкция микрозондов обеспечивает ограничение доступа к частям микрозондов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Микрозонды оснащены специализированным программным обеспечением (далее - ПО), позволяющим управлять перемещением предметного стола и измерительной камеры, задавать параметры измерения, сохранять и обрабатывать результаты измерений, включая спектры, строить карты распределения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО микрозондов приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEAS9720 |
|
Номер версии (идентификационный номер) ПО |
6.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 1 до 999 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Чувствительность на линии Fe Ка1), имп/(с^мА^%), не менее |
1000 |
|
Предел допускаемого относительного среднего квадратического отклонения чувствительности на линии Fe Ка1), % |
1 |
|
1) Значение нормировано по площади пика; значение нормировано для железа в стандартном образце массовой доли железа в твердой матрице с массовой долей от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых химических элементов |
от 11Na до 95Am |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
615 |
|
- ширина |
550 |
|
- длина |
750 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на табличку на задней панели спектрометра, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрозонд аналитический рентгеновский сканирующий |
ЭКРОС XRF-9720 STINGRAY |
1 шт. |
|
в составе Модуль аналитический |
БКРЕ.415312.032.010 | |
|
Паспорт |
БКРЕ.415312.032 ПС |
1 экз. |
|
Руководство по эксплуатации |
БКРЕ.415312.032 РЭ |
1 экз. |
|
Флэш-карта USB с дистрибутивом ПО MEAS9720, руководством пользователя на ПО MEAS9720 и методикой поверки |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 комп. |
|
Набор образцов и принадлежностей для проведения измерений* |
- |
1 комп. |
|
Методика поверки |
- |
1 экз. |
|
Компьютер (стационарный персональный компьютер/портативный персональный компьютер)* |
- |
1 шт. |
|
Вакуумный пост с вакуумным насосом* |
- |
1 шт. |
|
* Опционально | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» документа БКРЕ.415312.032 РЭ «Микрозонды аналитические рентгеновские сканирующие ЭКРОС XRF-9720 STINGRAY. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
БКРЕ.415312.032 ТУ. Микрозонд аналитический рентгеновский сканирующий ЭКРОС XRF-9720 STINGRAY. Технические условия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
