Приборы для измерения токов утечки суперконденсаторов N832X
| Номер в ГРСИ РФ: | 95883-25 |
|---|---|
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Приборы для измерения токов утечки суперконденсаторов N832X (далее - приборы) предназначены для измерения электрических параметров конденсаторов с двойным электрическим слоем (далее - КДЭС) - тока утечки, постоянного напряжения, а также выдачи отчетных данных.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95883-25 | |||||||||
| Действует | по 10.07.2030 | |||||||||
| Наименование | Приборы для измерения токов утечки суперконденсаторов | |||||||||
| Модель | N832X | |||||||||
| Модификации |
N8320 N8321 |
|||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ec6e0d8a-12df-366e-3b93-3e5399677dfd | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КИТАЙ, 4th floor, A1 building, Lugu international industrial park, TongZi slope west road NO.229, High-tech development zone, Changsha City
Поверка
| Методика поверки / информация о поверке |
МП 47-26-2023 Государственная система обеспечения единства измерений. Приборы для измерения токов утечки суперконденсаторов N832X. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95883-25: Описание типа
2025-95883-25.pdf
Файл устарел
|
Скачать | 132.4 КБ | |
|
95883-25: Методика поверки
МП 47-26-2023
2025-mp95883-25.pdf
Файл устарел
|
Скачать | 361.3 КБ | |
|
95883-25: Описание типа
2025-95883-25-1.pdf
|
Скачать | 132.4 КБ | |
|
95883-25: Методика поверки
МП 47-26-2023
2025-mp95883-25-1.pdf
|
Скачать | 361.3 КБ |
Описание типа
Назначение
Приборы для измерения токов утечки суперконденсаторов N832X (далее - приборы) предназначены для измерения электрических параметров конденсаторов с двойным электрическим слоем (далее - КДЭС) - тока утечки, постоянного напряжения, а также выдачи отчетных данных.
Описание
Принцип действия прибора состоит в том, что испытуемый КДЭС заряжают от источника постоянного напряжения и по окончании процесса зарядки при неизменном напряжении измеряют ток утечки КДЭС на заданном интервале (интервалах) времени. Результаты измерений по каждому испытуемому КДЭС выдаются оператору, а также сохраняются в базе данных. Предусмотрена возможность ведения мониторинга данных и их статистической обработки.
Управление приборами осуществляется по локальной сети при помощи компьютера с управляющей программой N8320.
Приборы выпускаются в модификациях N8320, N8321, которые различаются количеством измерительных каналов и диапазоном регулирования тока заряда.
Конструктивно приборы собраны в прямоугольном металлическом корпусе, с возможностью размещения их в приборной стойке. Выключатель электропитания расположен на передней панели прибора, клеммы и розетки - на задней.
Заводской номер наносится на боковую панель прибора в буквенно-цифровом формате методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не предусмотрено.

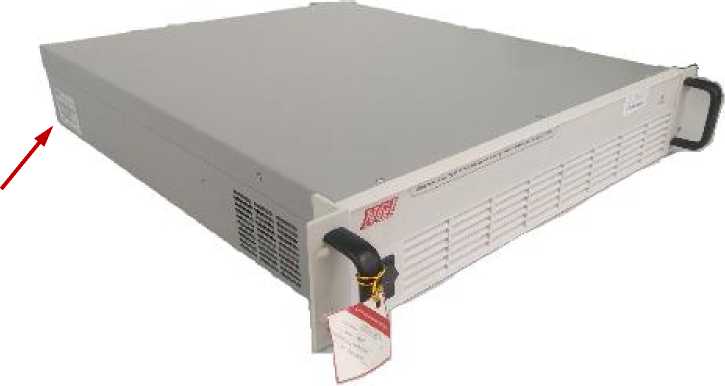

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО. Идентификация встроенного ПО не предусмотрена.
Внешнее ПО обеспечивает управление настройками приборов, обработку измерительной информации и вывод результатов на экран компьютера.
Влияние ПО учтено при нормировании метрологических характеристик приборов.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N8320 |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.5.9 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Разрешающая способность |
Пределы допускаемой абсолютной погрешности |
|
Ток утечки |
от 0 до 1 А |
1 мкА |
±(0,05%-X+0,05%-F.S.) |
|
от 0 до 600 мА |
100 нА | ||
|
от 0 до 60 мА |
10 нА | ||
|
Напряжение постоянного тока |
от 0 до 6 В |
0,1 мВ |
±(0,1%-X+0,1%-F.S.) |
где X - измеренное значение, F.S. - верхний предел диапазона измерений.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
N8320 |
N8321 | |
|
Количество измерительных каналов |
24 |
4 |
|
Диапазон тока заряда |
от 0 до 1 А |
от 0 до 20 А |
|
Интервал времени сбора данных, с |
от 1 до 259200 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50±0,5 | |
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
88 482 602 |
88 482 592 |
|
Масса, кг, не более |
20 |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 | |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации прибора печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Приборы для измерения токов утечки суперконденсаторов |
N8320 или N8321 |
1 1) |
|
Руководство по эксплуатации. Паспорт: - N8320 - N8321 |
3GIS861016 РЭ 3GIS861017 РЭ |
1 2) |
|
Методика поверки |
_ |
1 3) |
|
1) - поставляется в соответствии с заказом; 2) - поставляется в один адрес в соответствии с заказом; 3) - допускается поставлять один экземпляр в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 3 «Функции и характеристики» документа «Измерительные приборы для измерения токов утечки суперконденсаторов N8320. Руководство по эксплуатации. Паспорт» 3GIS861016 РЭ и в разделе 3 «Функции и характеристики» документа «Измерительные приборы для измерения токов утечки суперконденсаторов N8321. Руководство по эксплуатации. Паспорт» 3GIS861017 РЭ.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Стандарт предприятия «Измерительные приборы для измерения токов утечки суперконденсаторов N832X».
