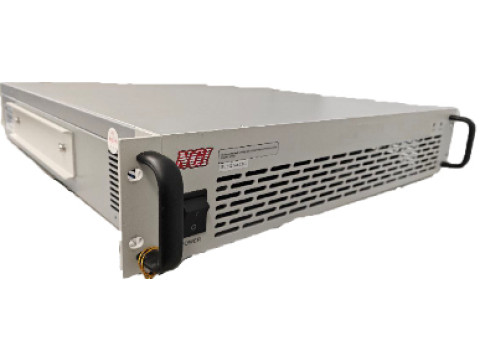

Приборы для измерения параметров суперконденсаторов
| Номер в ГРСИ РФ: | 95884-25 |
|---|---|
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Приборы для измерения параметров суперконденсаторов (далее - приборы) предназначены для измерения электрических параметров конденсаторов с двойным электрическим слоем (далее - КДЭС) - силы тока заряда и разряда, постоянного напряжения, а также выдачи отчетных данных.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95884-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 10.07.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Приборы для измерения параметров суперконденсаторов | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
N8300A-05101 N8130A-06020 N5800A-05101 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0859cf33-c07f-0ed9-5a33-d0a0260302bb | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КИТАЙ, 4th floor, A1 building, Lugu international industrial park, TongZi slope west road NO.229, High-tech development zone, Changsha City
Поверка
| Методика поверки / информация о поверке |
МП 63-26-2023 Государственная система обеспечения единства измерений. Приборы для измерения параметров суперконденсаторов. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95884-25: Описание типа
2025-95884-25.pdf
Файл устарел
|
Скачать | 759.7 КБ | |
|
95884-25: Методика поверки
МП 63-26-2023
2025-mp95884-25.pdf
Файл устарел
|
Скачать | 179.1 КБ | |
|
95884-25: Описание типа
2025-95884-25-1.pdf
|
Скачать | 759.7 КБ | |
|
95884-25: Методика поверки
МП 63-26-2023
2025-mp95884-25-1.pdf
|
Скачать | 179.1 КБ |
Описание типа
Назначение
Приборы для измерения параметров суперконденсаторов (далее - приборы) предназначены для измерения электрических параметров конденсаторов с двойным электрическим слоем (далее - КДЭС) - силы тока заряда и разряда, постоянного напряжения, а также выдачи отчетных данных.
Описание
Принцип действия прибора состоит в том, прибор осуществляет воздействие на испытуемый КДЭС путем управляемого заряда и разряда, и при этом выполняются измерения силы тока, постоянного напряжения, а также контроль интервалов времени осуществления этих воздействий с последующим вычислением электрических параметров по каждому испытуемому КДЭС и выдачей результатов измерений оператору, а также сохранение результатов в базе данных. Предусмотрена возможность ведения мониторинга данных и их статистической обработки.
Приборы выпускаются в модификациях N5800A-05101, N8130A-06020 и
N8300A-05101, которые различаются количеством измерительных каналов и диапазоном регулирования силы тока заряда и разряда и постоянного напряжения.
Управление приборами осуществляется по локальной сети при помощи компьютера с управляющей программой NGI N8300 для модификации N8300A-05101 и программой UCTS для модификаций N5800A-05101 и N8130A-06020.
Конструктивно приборы собраны в прямоугольном металлическом корпусе, с возможностью размещения их в приборной стойке. Выключатель электропитания расположен на передней панели прибора, клеммы и розетки - на задней.
Заводской номер наносится на боковую панель прибора в буквенно-цифровом формате методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не предусмотрено.

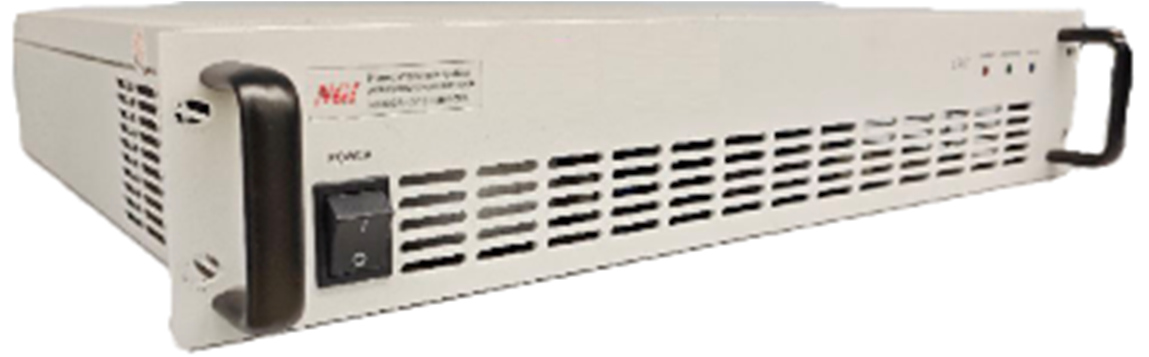

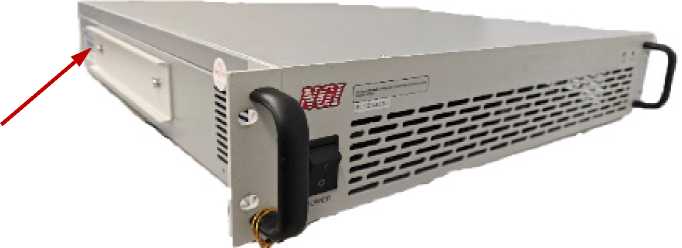

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера

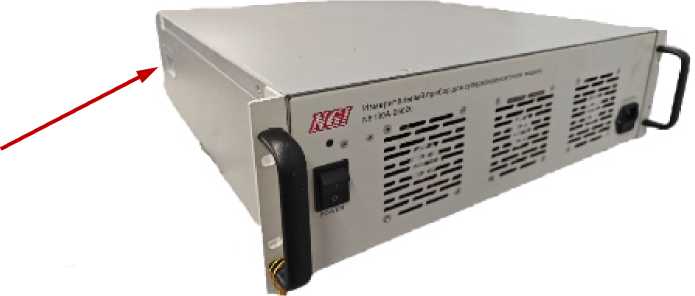

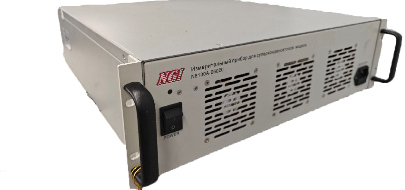

а) модификация N5800A-05101 (вид спереди)
Место нанесения заводского номера

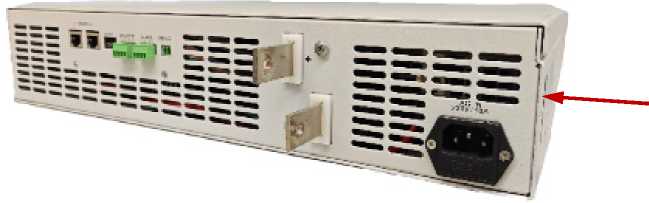

б) модификация N5800A-05101 (вид сзади)
Место нанесения заводского номера

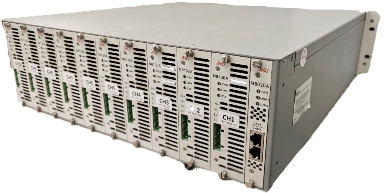

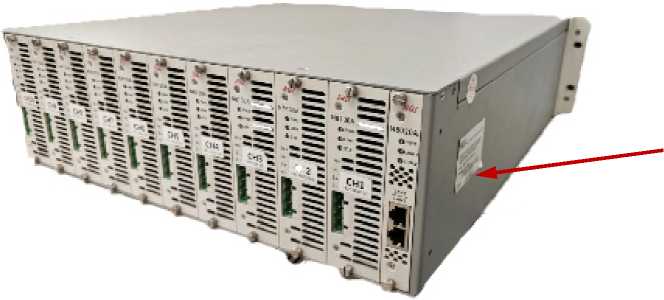

в) модификация N8130A-06020 (вид спереди)
г) модификация N8130A-06020 (вид сзади)
Место нанесения заводского номера
Место нанесения заводского номера

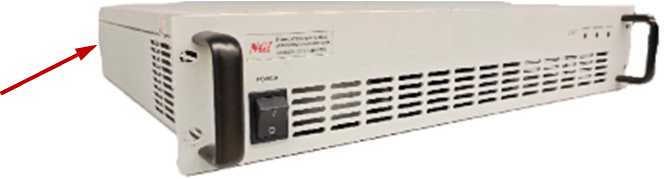

д) модификации N8300A-05101 (вид спереди)
Место нанесения заводского номера

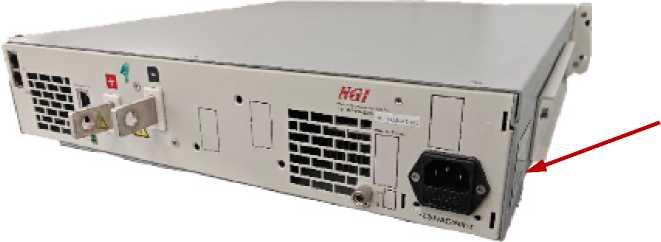

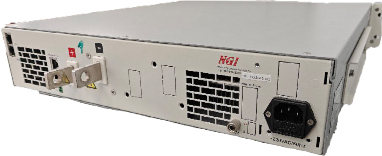

е) модификации N8300A-05101 (вид сзади)
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО. Идентификация встроенного ПО не предусмотрена.
Внешнее ПО обеспечивает управление настройками приборов, обработку измерительной информации и вывод результатов на экран компьютера.
Влияние ПО учтено при нормировании метрологических характеристик приборов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные П |
О | |
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное наименование ПО |
NGI N8300 |
UCTS |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.3.7.1 |
не ниже V5.8.2 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
N5800A-05101 |
N8130A-06020 |
N8300A-05101 | |
|
Диапазон измерений постоянного напряжения, В |
от 0 до 5 |
от 0 до 6 |
от 0 до 5 |
|
Пределы допускаемой приведенной погрешности измерений постоянного напряжения, % (нормирующее значение 2,7 В) |
±(0,05%-X+0,05%-F.S.) |
±(0,2%-X+ 0,2%-F.S.) | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | ||
|
N5800A-05101 |
N8130A-06020 |
N8300A-05101 | |
|
Диапазон измерений силы тока заряда и разряда, А |
от 0 до 100 |
от 0 до 2 |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности измерений силы тока заряда и разряда, % (нормирующее значение - верхний предел измерений) |
±(0,05%-X+0,05%-F.S.) |
±(0,2%-X+ 0,2%-F.S.) | |
где X - измеренное значение, F.S. - верхний предел диапазона измерений.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
N5800A-05101 |
N8130A-06020 |
N8300A-05101 | |
|
Количество измерительных каналов |
1 |
10 |
1 |
|
Интервал времени сбора данных, с |
от 1 до 3600 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50±0,5 | ||
|
Габаритные размеры, мм, не более: - высота - ширина - глубина |
90 485 570 |
135 485 565 |
90 485 595 |
|
Масса, кг, не более |
15 |
16,5 |
15,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 | ||
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации прибора печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Приборы для измерения параметров суперконденсаторов |
N5800A-05101 или N8130A-06020 или N8300A-05101 |
1 1) |
|
Руководство по эксплуатации. Паспорт: - N5800A-05101 - N8130A-06020 - N8300 |
3GIS861018 РЭ 3GIS861019 РЭ 3GIS861012 РЭ |
1 1) |
|
1) - поставляется в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 3 «Функции и характеристики» документа «Измерительные приборы для суперконденсаторов N5800A-05101. Руководство по эксплуатации. Паспорт» 3GIS86 1018 РЭ, разделе 3 «Функции и характеристики» документа «Измерительные приборы для суперконденсаторов N8130A-06020. Руководство по эксплуатации. Паспорт» 3GIS861019 РЭ и в разделе 3 «Функции и характеристики» документа «Измерительные приборы для алюминиевых малогабаритных конденсаторов с двойным электрическим слоем с индикаторами N8300. Руководство по эксплуатации. Паспорт» 3GIS861012 РЭ.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Измерительные приборы для измерения параметров суперконденсаторов».
