Анализаторы жидкости МП АВ
| Номер в ГРСИ РФ: | 95885-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Анализаторы жидкости МП АВ (далее - анализаторы) предназначены для непрерывных автоматических измерений водородного показателя (pH), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации нефти и нефтепродуктов (НП), полиароматических углеводородов (ПАУ), массовой концентрации растворенного кислорода, мутности и массовой концентрации взвешенных веществ в воде и водных растворах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95885-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 10.07.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы жидкости | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | МП АВ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
МП АВ 100 МП АВ 100Ex МП АВ 200 МП АВ 200Ех |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8ae8e8d0-cc37-bc32-34ab-68c32a916d41 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Метран Проект», РОССИЯ, 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП 57-241-2025 Государственная система обеспечения единства измерений. Анализаторы жидкости МП АВ. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 86 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95885-25: Описание типа
2025-95885-25.pdf
|
Скачать | 3.5 MБ | |
|
95885-25: Методика поверки
МП 57-241-2025
2025-mp95885-25.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Анализаторы жидкости МП АВ (далее - анализаторы) предназначены для непрерывных автоматических измерений водородного показателя (pH), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации нефти и нефтепродуктов (НП), полиароматических углеводородов (ПАУ), массовой концентрации растворенного кислорода, мутности и массовой концентрации взвешенных веществ в воде и водных растворах.
Описание
Принцип действия анализаторов основан на потенциометрическом методе (для определения рН, ОВП), амперометрическом или люминесцентном методе (для определения массовой концентрации растворенного кислорода в зависимости от используемого датчика), оптическом методе (для определения мутности и массовой концентрации взвешенных веществ), флуориметрическом или спектрометрическом (в ультрафиолетовом и инфракрасном диапазонах) методах (для определения массовой концентрации нефти и НП, ПАУ) и кондуктометрическом методе (для определения УЭП).
Принцип действия потенциометрического метода основан на измерении разности потенциалов измерительного электрода и электрода сравнения в датчике, при погружении их в анализируемый водный раствор.
При кондуктометрическом методе используется кондуктометрическая ячейка, состоящая из электродов, между которыми измеряется электрическая проводимость раствора. Метод основан на регистрации изменения активной проводимости чувствительного элемента, которая преобразуется в пропорциональный ему электрический сигнал с помощью оригинального измерительного преобразователя проводимости в напряжение и токовый сигнал.
При амперометрическом методе используется электрохимическая ячейка, состоящая из селективных мембраны с электролитом и двух электродов, к которым прикладывается постоянное напряжение и измеряется ток, возникающий в результате электрохимической реакции на поверхности электрода. Ток пропорционален массовой концентрации растворенного кислорода.
Люминесцентный метод основан на использовании оптического сенсора, содержащего люминофорный слой, источник возбуждающего излучения (светодиод) и фотодетектор. При облучении люминофор переходит в возбужденное электронное состояние. Продолжительность и интенсивность флуоресценции люминофора напрямую зависят от концентрации молекул кислорода. Молекулы кислорода, взаимодействуя с возбужденными молекулами люминофора, снижают их энергию, таким образом подавляют их реакцию флуоресценции. Снижение продолжительности и интенсивности флуоресценции (разность фаз) пропорциональны массовой концентрации растворенного кислорода.
Принцип действия оптического метода основан на взаимодействии электромагнитного излучения с веществом в оптическом диапазоне (ультрафиолетовом, видимом, инфракрасном) путем измерения поглощения или рассеяния света.
Флуориметрический метод основан на измерении интенсивности излучаемого веществами света (флуоресценции) при облучении их ультрафиолетовыми лучами.
Спектрометрический метод в ультрафиолетовом диапазоне основан на измерении поглощения ультрафиолетового света ароматическими соединениями. Спектрометрический метод в инфракрасном диапазоне основан на измерении поглощения инфракрасного света связями С-Н в углеводородах.
Анализаторы выпускаются в четырех моделях: МП АВ 100, МП АВ 100Ex, МП АВ 200, МП АВ 200Ex, различающихся конструкцией и техническими характеристиками.
Конструктивно анализаторы выполнены в виде стационарных приборов, состоящих из одного или двух первичных преобразователей (датчиков) и вторичного преобразователя (электронного блока).
Вторичные преобразователи выпускаются четырех типов: Т100, TIOOExd, Т200 и Т200Exd. Модели анализаторов, соответствующие им вторичные преобразователи и их конструктивные особенности приведены в таблице 1.
Таблица 1 - Модели анализаторов и вторичных преобразователей в их составе
|
Модель анализатора 1) |
Вторичны й преобразо -ватель |
Материал корпуса |
Цифровой протокол передачи информации |
Количеств о подключа е-мых датчиков |
Интерфейсы2) |
|
МП АВ 100 |
Т100 |
Пластик |
Modbus RS485 |
1 |
ЖК-дисплей, клавиатура, до трех реле сигнализации |
|
МП АВ 100Ex |
T100Exd |
Алюминиевый сплав или нержавеющая сталь |
Modbus RS485 |
1 |
ЖК-дисплей, клавиатура, до трех реле сигнализации |
|
МП АВ 200 |
Т200 |
Поликарбонат |
Modbus RS485, HART®, FOUNDATION ®FF или FI, Profibus DP |
1 или 2 |
ЖК- или OLED-дисплей, коммуникатор, клавиатура, до четырех реле сигнализации и управления |
|
МП АВ 200Ex |
T200Exd |
Алюминиевый сплав |
Modbus RS485, HART®, FOUNDATION ®FF или FI, Profibus DP |
1 |
OLED-дисплей, клавиатура, коммуникатор, до четырех реле сигнализации и управления |
|
1) Полное наименование анализатора (вторичного преобразователя) состоит из обозначения типа и заводского кода, принятого на предприятии-изготовителе, и имеет вид Х1-Х2-Х3-Х4-Х5-Х6-Х7, где Х1 - тип вторичного преобразователя и тип его корпуса, Х2 - количество подключаемых датчиков, Х3 - контролируемый параметр, Х4 - интерфейс, Х5 - тип электропитания, Х6 - тип дисплея, Х7 -дополнительные опции (Х2 указывается для моделей МП АВ 200 (вторичных преобразователей Т200), Х3 не указывается для моделей МП АВ 200 и 200Ех (вторичных преобразователей Т200, T200Exd). 2) Все вторичные преобразователи оснащены токовыми выходами от 4 до 20 мА. | |||||
Первичные преобразователи по своей конструкции представляют собой простые однокорпусные или сборные зонды. Первичный измерительный сигнал генерируется датчиком при непосредственном контакте с измеряемой средой (контролируемой жидкостью) и обрабатывается вторичным преобразователем. Возможные первичные преобразователи (датчики) и их назначение приведены в таблице 2.
аблица 2 - Первичные преобразователи (датчики) и их назначение
|
Тип первичного преобразователя (датчика) |
Назначение первичного преобразователя (датчика) |
|
Д-рН-1(-П,-Ш) |
Датчик измерения рН |
|
Д-ОВП-!(-П,-Ш) |
Датчик измерения ОВП |
|
Д-кп |
Контактный датчик измерения УЭП |
|
Д-тп |
Тороидальный (индуктивный) датчик измерения УЭП |
|
Д-О2А |
Амперометрический датчик измерения массовой концентрации растворенного кислорода |
|
Д-О2Л |
Люминесцентный датчик измерения массовой концентрации растворенного кислорода |
|
Д-м |
Датчик измерения мутности |
|
Д-вв |
Датчик измерения массовой концентрации взвешенных веществ |
|
Д-МВВ |
Датчик измерения мутности и массовой концентрации взвешенных веществ |
|
Д-НП-ФА1(-ФА2, -ФА7) |
Флуоресцентный датчик измерения массовой концентрации нефти, НП, ПАУ |
|
Д-НП-СП |
Спектрометрический датчик измерения массовой концентрации нефти, НП, ПАУ |
|
Примечания 1. Полное наименование первичного преобразователя (датчика) состоит из обозначения типа датчика и заводского кода, принятого на предприятии-изготовителе, и имеет вид Х'1-Х2-Х3....-Хп, где Х'1...Хп отражают информацию о метрологических и технических характеристиках датчиков, а также материале корпуса, способе монтажа и др. Количество Х1 ... Хп у разных датчиков может быть разным. | |
Анализаторы относятся к классу многопредельных с переключением диапазонов измерений. Результаты измерений выводятся на дисплей и преобразуются в унифицированный токовый и/или цифровой сигнал для передачи на внешнее оборудование.
Анализаторы контролируют температуру измеряемой среды с помощью термометров сопротивления, являющихся конструктивной частью датчиков, и выполняют температурную компенсацию результатов измерений.
Маркировочная табличка анализаторов наносится на корпус вторичного преобразователя. Маркировочная табличка содержит информацию о наименовании, производителе и заводском номере анализатора. Заводской номер анализатора состоит из арабских цифр, наносится типографским способом на клеевую этикетку, либо методом лазерной гравировки на табличку из нержавеющей стали, а также приводится в паспорте.
Для датчиков присваивается собственный заводской номер, состоящий из арабских цифр. Заводской номер датчика наносится типографским способом на маркировочную табличку датчика, приклеиваемую на корпус датчика, а также приводится в паспорте. В случае, если маркировочную табличку датчика невозможно приклеить на корпус датчика, то она приклеивается на соединительный кабель.
Общий вид вторичных преобразователей приведён на рисунках 1-4. Общий вид первичных преобразователей (датчиков) приведён на рисунках 5-12. Общий вид маркировочной таблички анализаторов с заводским номером, знаком утверждения типа, с указанием мест нанесения заводского номера и знака утверждения типа и с указанием места нанесения таблички на корпус вторичного преобразователя анализатора представлен на рисунках 13-15. Общий вид маркировочной таблички датчиков с заводским номером и с указанием места нанесения заводского номера представлен на рисунке 16.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

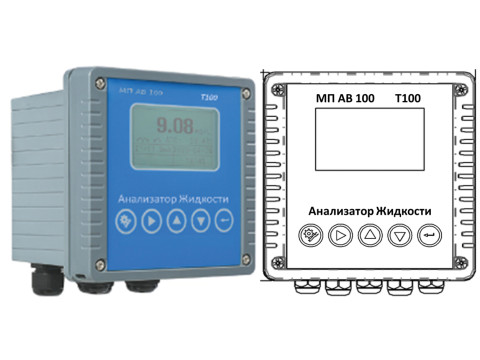

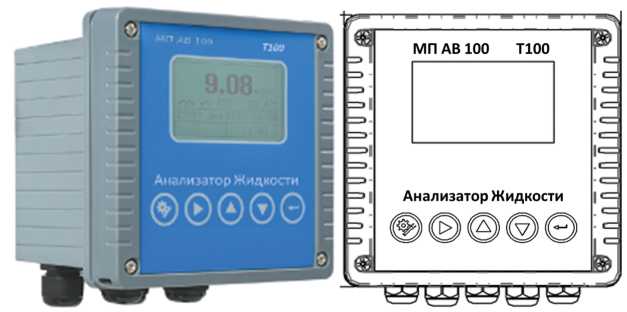

Рисунок 1 - Общий вид вторичных преобразователей Т100
а)
б)
в)
г)

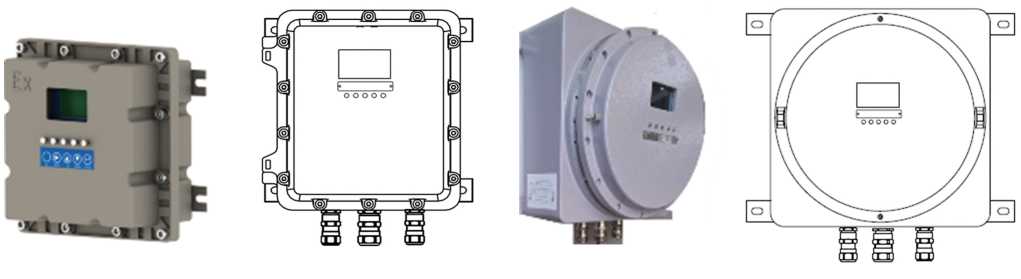

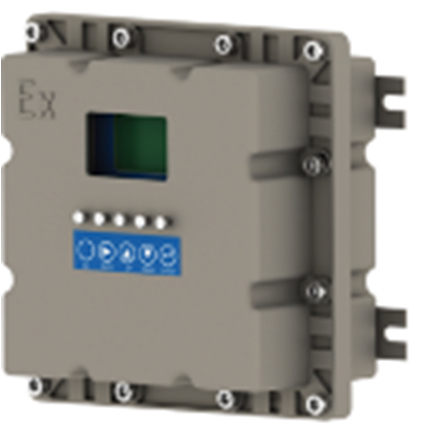

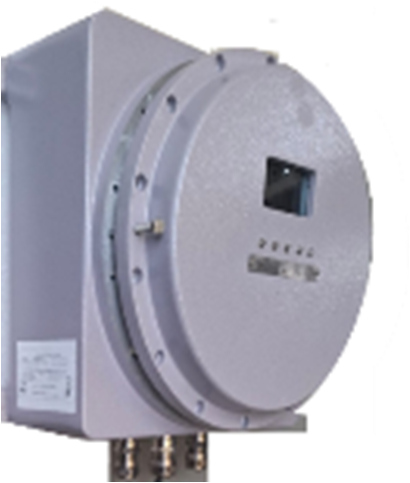

Рисунок 2 - Общий вид вторичных преобразователей TIOOExd в защитных корпусах: а), б) TIOOExd в исполнении I - с маркировками взрывозащиты
1Ex db IIB+H2 Т6.. ,T4 Gb X, 1Ex db [ia Gs] IIB+H2 T6.. ,T4 Gb X;
в), г) TIOOExd в исполнении II - с маркировками взрывозащиты
1Ex db IIC T6.T4 Gb X, 1Ex db [ia Gs] IIC T6.T4 Gb X

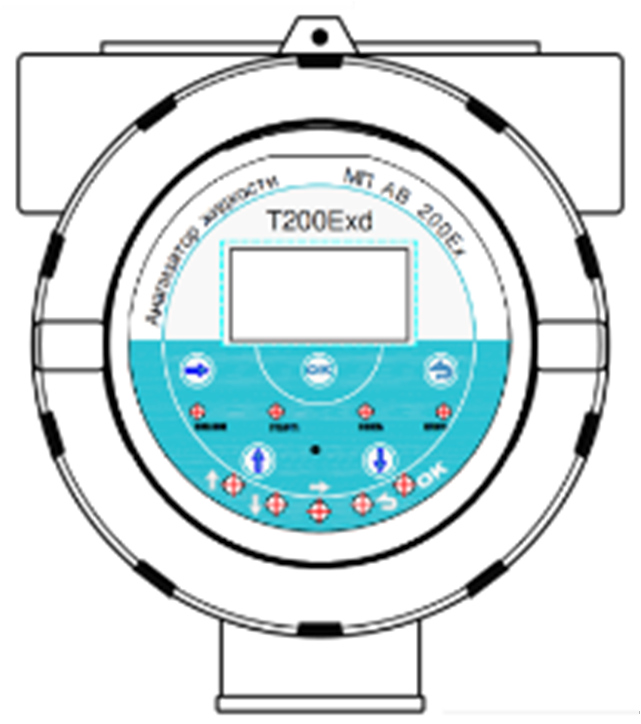

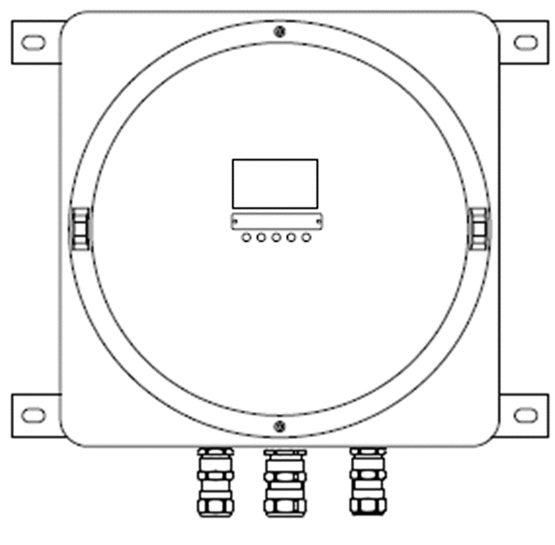

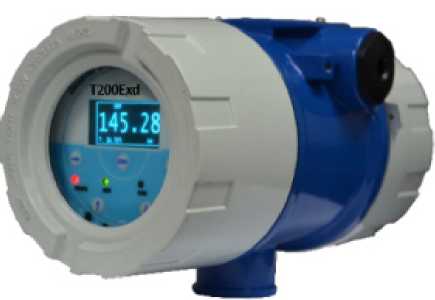

Рисунок 4 - Общий вид вторичных преобразователей Т200Ехd

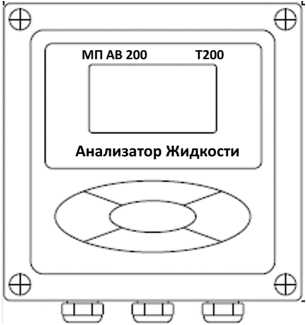

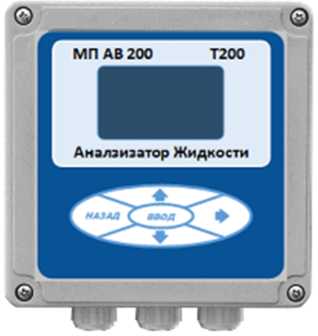

Рисунок 3 - Общий вид вторичных преобразователей Т200

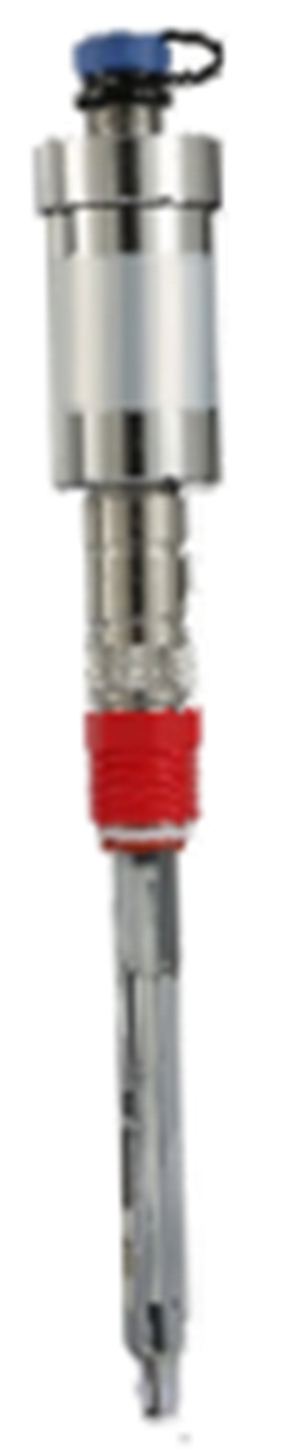

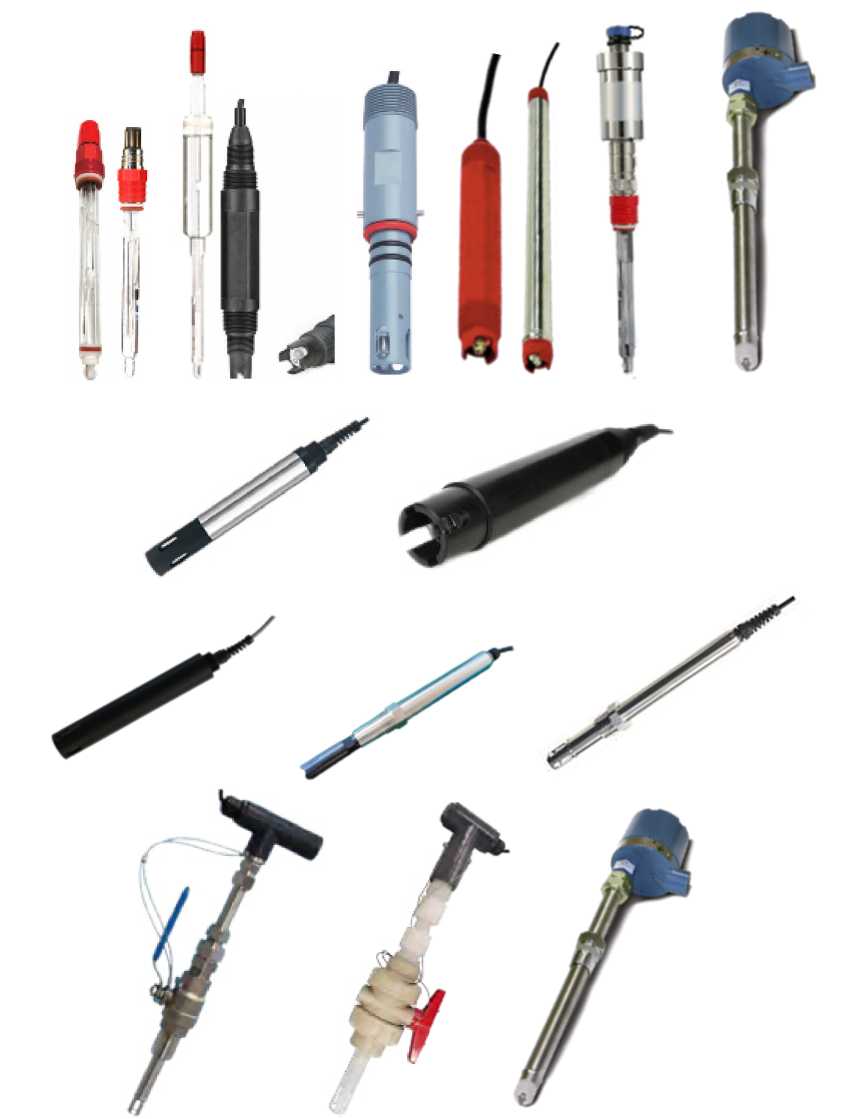

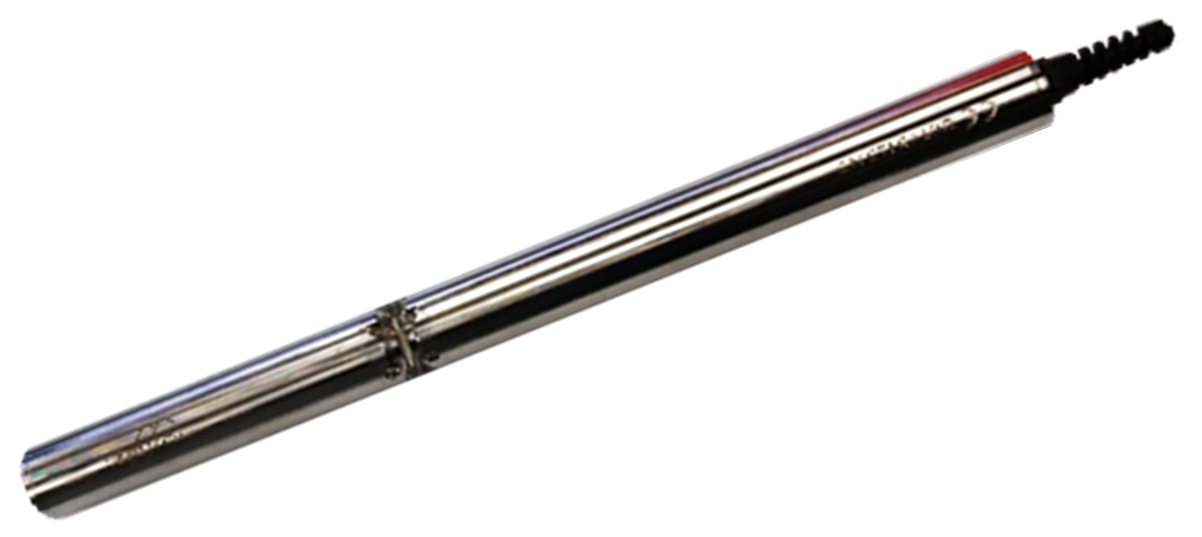

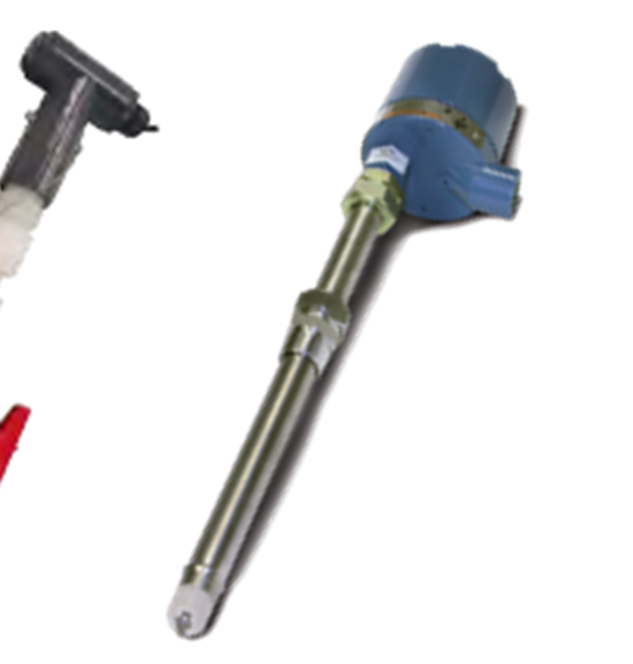

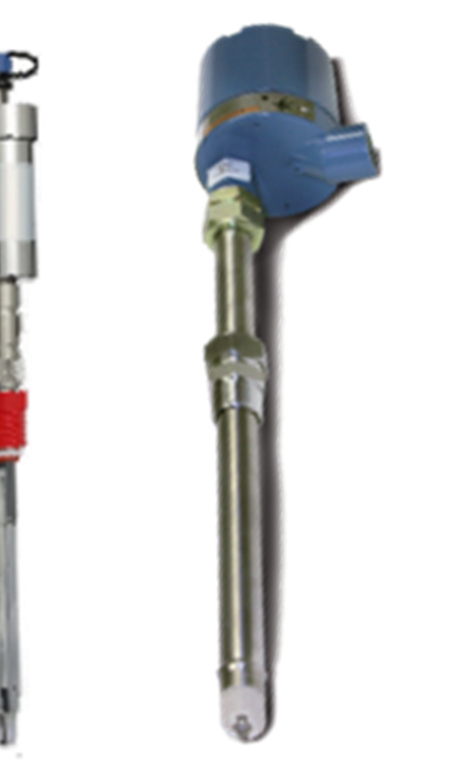

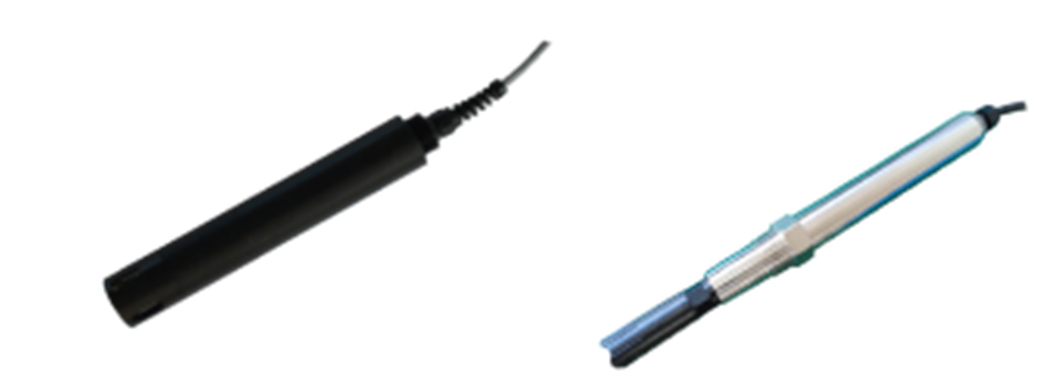

Рисунок 5 - Общий вид датчиков Д-рН-1(-П, -III), Д-ОВП-1(-П, -III)

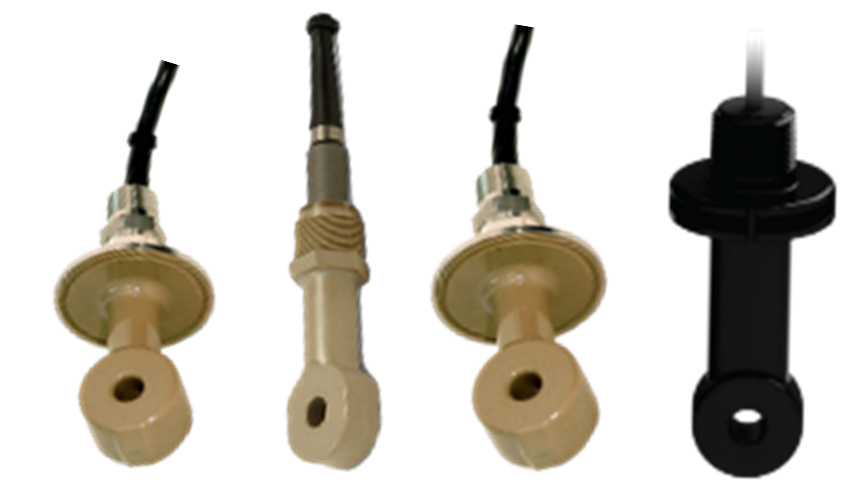

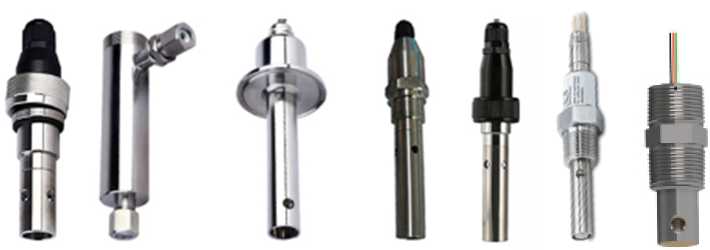

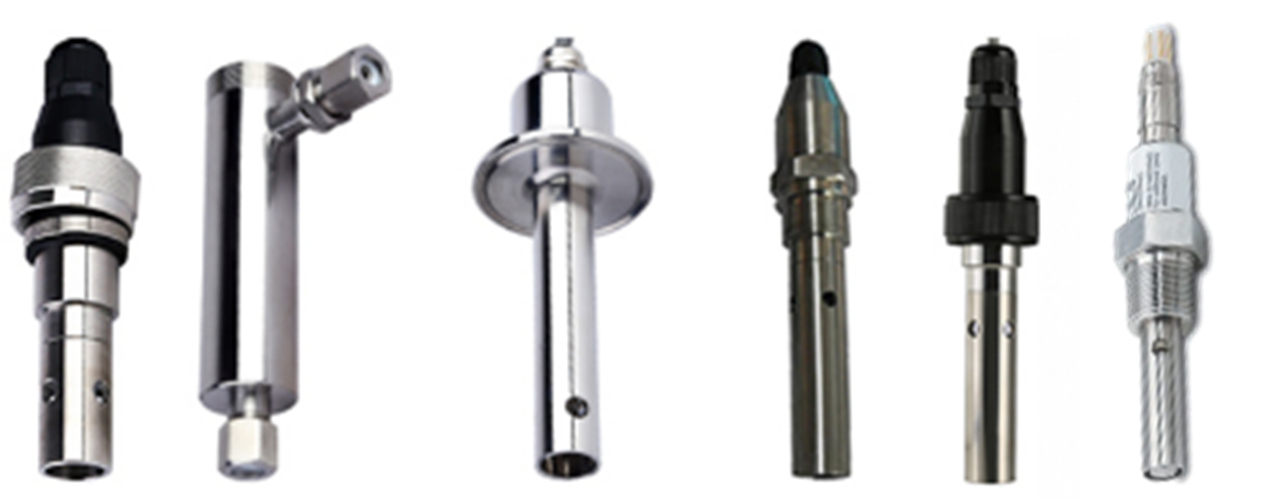

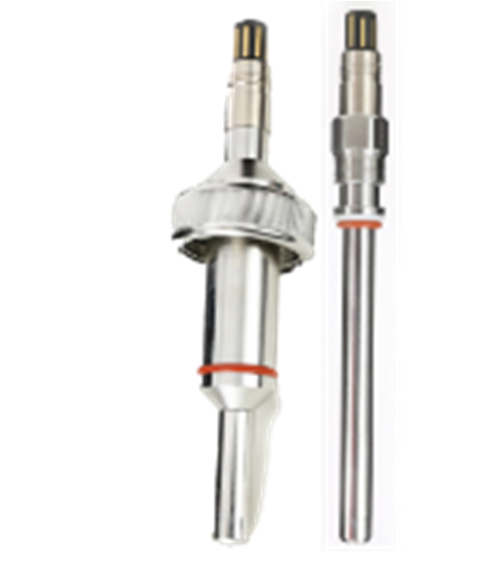

Рисунок 6 - Общий вид датчиков Д-КП

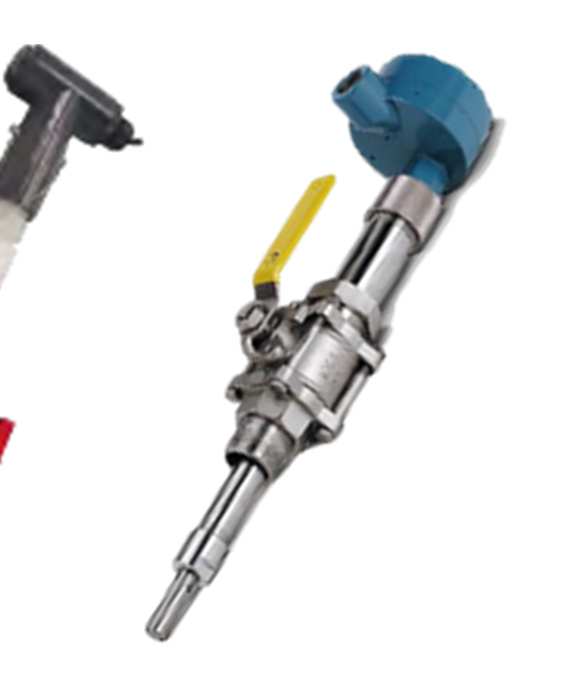

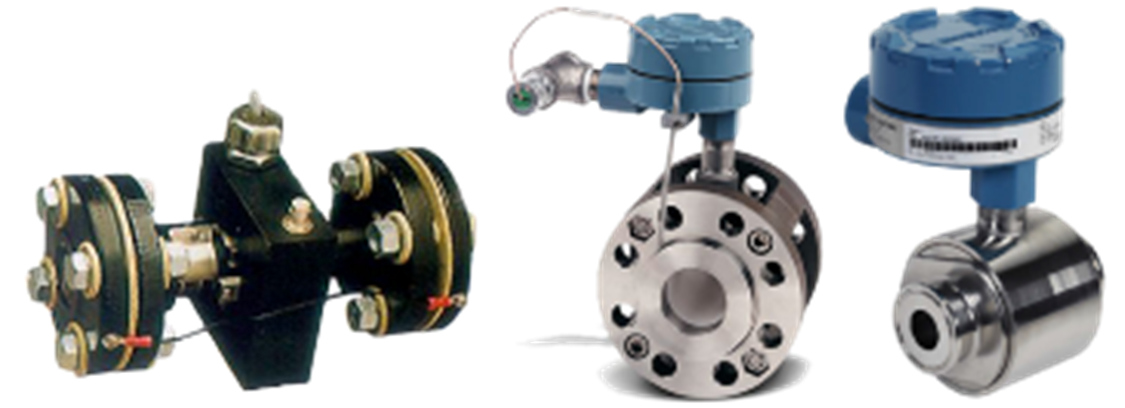

Рисунок 7 - Общий вид датчиков Д-ТП

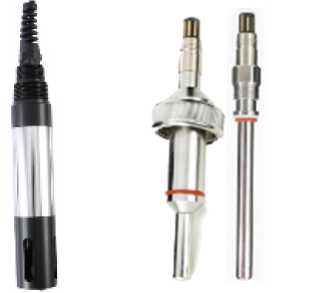

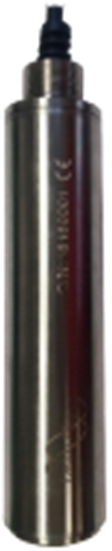

Рисунок 8 - Общий вид датчиков Д-О2А

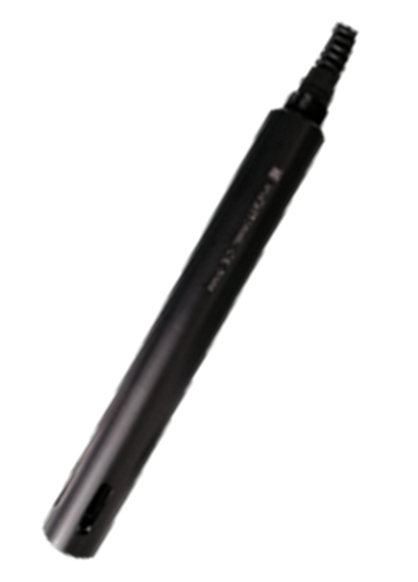

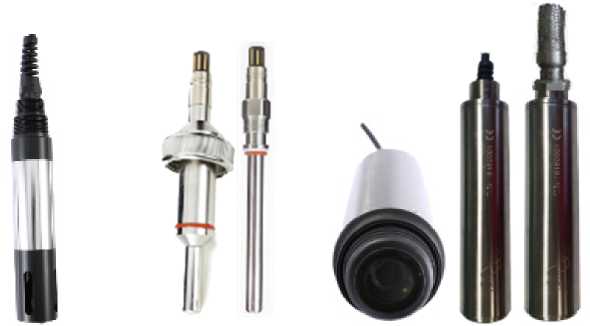

Рисунок 9 - Общий вид датчиков Д-О2Л

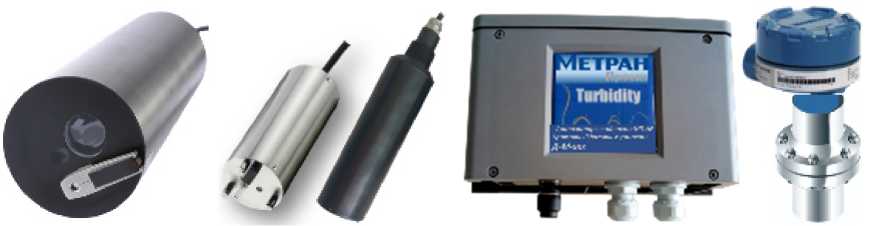

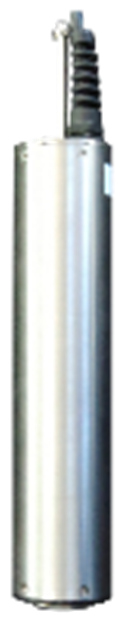

Рисунок 10 - Общий вид датчиков Д-М, Д-ВВ, Д-МВВ
Рисунок 11 - Общий вид датчиков Д-НП-ФА1(-ФА2, -ФА7)
Рисунок 12 - Общий вид датчиков Д-НП-СП

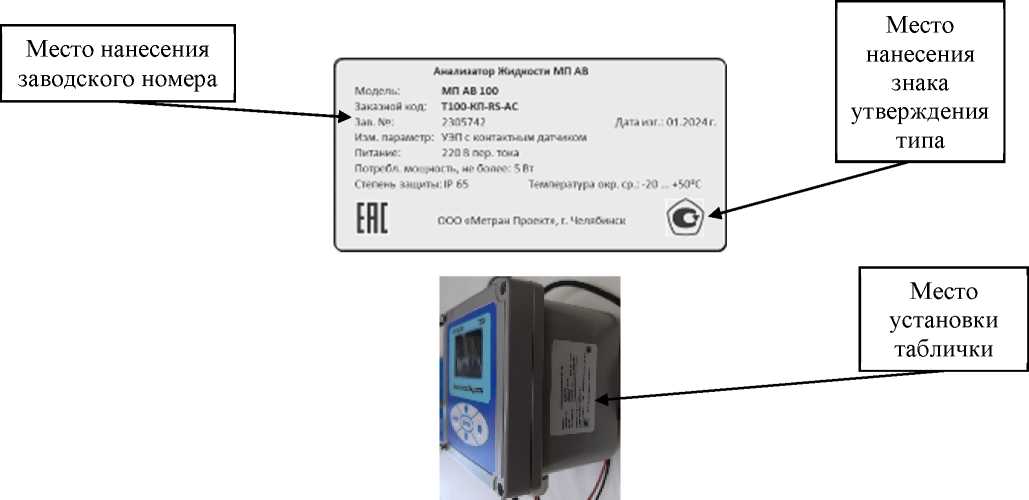

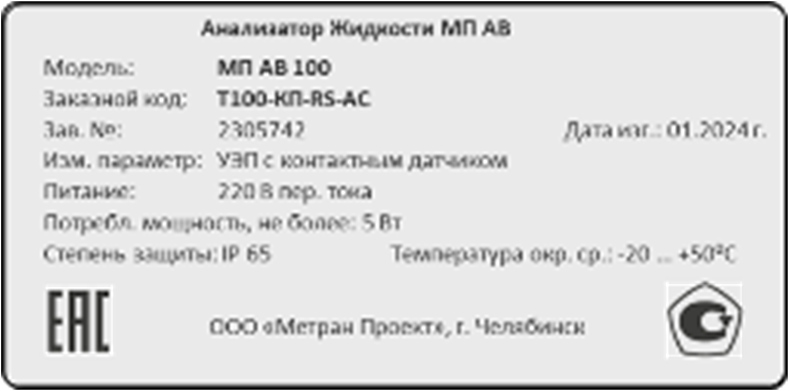

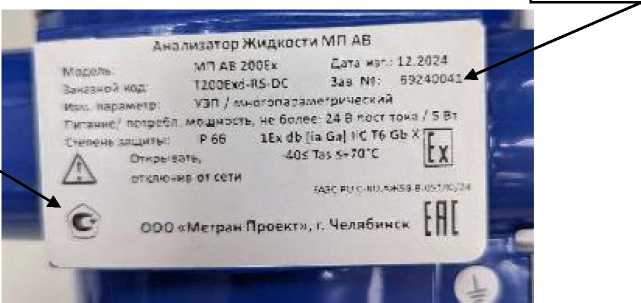

Рисунок 13 - Общий вид маркировочной таблички и место установки на корпусе для анализаторов моделей МП АВ 100 и МП АВ 200

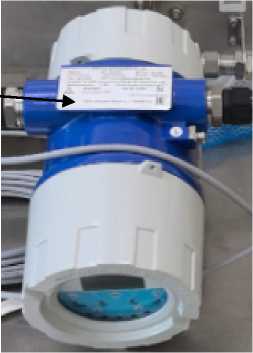

Рисунок 14 - Общий вид маркировочной таблички и место установки на корпусе для анализаторов модели МП АВ 100Ех
Место
нанесения
Место нанесения заводского номера
знака
утверждения типа
Дизлмзлтор АВ
Р66
^’ХП’С-в'Г- pl сети
Vjn -A^D-ОПЗ
мг-.jjM^i^fc -•€ более 24 о ^сст т
"Л"1 ДЕ ИЮЕк
I 2C3fX-3-flS DC
Заыгзшм над
Hs,'-'. й?чрл*лг-гр
1Ел db ja. £Ь'Т| 1 С СЬ ■*■
ИКТМ^’СГС
£jwj> иэ“ : 12.232^
JdS N?: 5?Z*'3O41-
?ДЗС ₽!.'' К1.1Л.#5 3 р i’'-’ ■
СOQ »Mtгрнн Проекту, I. Челябинск [ [
Место установки таблички
Рисунок 15 - Общий вид маркировочной таблички и место установки на корпусе для анализаторов модели МП АВ 200Ех
Рисунок 16 - Общий вид маркировочной таблички для датчиков
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений. ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено. Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО__________________________________________
|
Идентиф икационные данные (признаки) |
Значение для модели | |||
|
МП АВ 100 МП АВ 100Ex |
МП АВ 200 |
МП АВ 200Ex | ||
|
Идентификационное наименование ПО |
SMART METER-Х1) |
GDC-01/022) |
GDC-02 tool3) |
GDC-02 tool |
|
Номер версии (идентификационный номер) ПО |
1.121.x4) |
V1.0.X4) |
V2.P.X4) |
V2.P.X4) |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
|
1) В зависимости от применяемых первичных преобразователей (датчиков) Х может принимать значения -TSS, -EC, -DO, -TURB, -pH/ORP, -CONC, -ODO. 2) Для вторичного преобразователя с ЖК-дисплеем. 3) Для вторичного преобразователя с OLED-дисплеем. 4) «х» относится к метрологически незначимой части ПО и принимает буквенные и цифровые значения от a до z и от 0 до 999. Формат номера может содержать от 1 до 3 значений «х», разделенных точкой. | ||||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Метрологические и технические характеристики анализаторов представлены в таблицах 4-8. Основные технические характеристики анализаторов представлены в таблице 9.
Таблица 4 - Метрологические характеристики измерений рН, ОВП
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН для датчиков Д-рН-!(-П,-Ш), ед. рН |
от 0,00 до 14,00 |
|
Пределы допускаемой абсолютной погрешности измерений pH, ед. рН, для датчиков: Д-рН-i Д-рН-II Д-рН-Ш |
±0,10 ±0,20 ±0,06 |
|
Диапазон измерений ОВП для датчиков Д-ОВП-!(-П,-Ш), мВ |
от -154 до 1300 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ, для датчиков: д-овп-i д-овп-ii д-овп-ш |
±20,0 ±25,0 ±5,0 |
Таблица 5 - Метрологические характеристики измерений УЭП
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) УЭП для датчиков Д-КП, мкСм/см, со значениями постоянной ячейки k2): k=0,01 см-1 ± 25 % k=0,1 см-1 ± 25 % k=1,0 см-1 ± 25 % k=10 см-1 ± 25 % k=10 см-1 ± 25 % |
от 0,055 до 200 от 0,5 до 200 от 4,0 до 2000 от 100,0 до 20000 от 1000,0 до 200000 |
|
Диапазон измерений1),2) УЭП для датчиков Д-ТП, мкСм/см |
от 50 до 1000000 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП для датчиков Д-КП, мкСм/см, в поддиапазоне от 0,055 до 1,0 мкСм/см включ. |
± 0,03 |
|
Пределы допускаемой относительной погрешности измерений УЭП для датчиков Д-КП, %, в поддиапазоне св. 1,0 до 200000 мкСм/см включ. |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП для датчиков Д-ТП, мкСм/см, в поддиапазоне от 50 до 500 мкСм/см включ. |
±30 |
|
Пределы допускаемой относительной погрешности измерений УЭП для датчиков Д-ТП, %, в поддиапазонах: св. 500 до 200000 мкСм/см включ. св. 200000 до 1000000 мкСм/см включ. |
±3,0 ±5,0 |
|
1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактические диапазоны измерений указываются в паспорте анализатора. 2) Константа ячейки и диапазон указываются в заказном коде датчика и в паспорте анализатора. | |
Таблица 6 - Метрологические характеристики измерений мутности и массовой концентрации взвешенных веществ
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) мутности, ЕМФ, для датчиков: Д-м Д-МВВ |
от 15 до 4000 от 15 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений мутности для датчиков Д-М, ЕМФ, в поддиапазонах: от 15 до 100 ЕМФ включ. св. 100 до 4000 ЕМФ включ. |
±10 ±(10,00+0,05^С)2) |
|
Пределы допускаемой абсолютной погрешности измерений мутности для датчиков Д-МВВ, ЕМФ, в поддиапазонах: от 15 до 100 ЕМФ включ. св. 100 до 4000 ЕМФ включ. |
±10 ±(5,00+0,05^С)2) |
|
Диапазон измерений1) массовой концентрации взвешенных веществ, мг/дм3, для датчиков: Д-вв Д-МВВ |
от 1 до 2000 от 1 до 2000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ для датчиков Д-ВВ и Д-МВВ, мг/дм3, в поддиапазонах: - от 1 до 10 мг/дм3, включ. - св. 10 до 500 мг/дм3 включ. - св. 500 до 2000 мг/дм3 включ. |
±(0,5+0,К)2) ±0,К2) ±0,06<2) |
|
1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактические диапазоны измерений указываются в паспорте анализатора. 2) С - измеренное значение показателя. | |
Таблица 7 - Метрологические характеристики измерений массовой концентрации растворенного кислорода____________________________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) массовой концентрации растворенного кислорода, мг/дм3, для датчиков Д-О2А и Д-О2Л |
от 0,018 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода для датчиков Д-О2А и Д-О2Л, мг/дм3 |
±(0,015+0,05<)2) |
|
1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактические диапазоны измерений указываются в паспорте анализатора. 2) С - измеренное значение показателя. | |
Таблица 8 - Метрологические характеристики измерений массовой концентрации нефти, НП, ПАУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) массовой концентрации нефти и НП, мг/дм3, для датчиков: Д-НП-ФА1 Д-НП-ФА2 Д-НП-ФА7 Д-НП-СП |
от 0,15 до 5,0 от 1,25 до 1000 от 0,04 до 5000 от 0,01 до 1000 |
|
Диапазон измерений1) массовой концентрации ПАУ для датчиков Д-НП-ФА7, мг/дм3 |
от 0,002 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефти и НП, для датчиков Д-НП-ФА1, мг/дм3 |
±(0,1+0,05<)2) |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефти и НП, для датчиков Д-НП-ФА2, мг/дм3, в поддиапазонах: от 1,25 до 50 мг/дм3 включ. св. 50 до 1000 мг/дм3 включ. |
±(1,0+0,15^С)2) ±(10,0+0,15^С)2) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефти и НП для датчиков Д-НП-ФА7, мг/дм3, в поддиапазонах: от 0,04 до 1,5 мг/дм3 включ. св. 1,5 до 15 мг/дм3 включ. св. 15 до 150 мг/дм3 включ. св. 150 до 500 мг/дм3 включ. св. 500 до 5000 мг/дм3 включ. |
±(0,03+0,ЬС)2) ±(0,30+0,ЬС)2) ±(3,0+0,ЬС)2) ±(10,0+0,ЬС)2) ±(10,0+0,15^С)2) |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ПАУ для датчиков Д-НП-ФА7, мг/дм3, в поддиапазонах: от 0,002 до 0,05 мг/дм3 включ. св. 0,05 до 0,5 мг/дм3 включ. св. 0,5 до 1,5 мг/дм3 включ. св. 1,5 до 5 мг/дм3 включ. св. 5 до 500 мг/дм3 включ. |
±(0,001+0,05^С)2) ±(0,005+0,05^с)2) ±(0,02+0,05^С)2) ±(0,1+0,05^С)2) ±(1,0+0,05^С)2) |
|
Пределы допускаемой приведенной (к верхнему значению диапазона измерений1)) погрешности измерений массовой концентрации нефти и НП, для датчиков Д-НП-СП, % |
±10 |
|
1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактические диапазоны измерений указываются в паспорте анализатора. 2) С - измеренное значение показателя. | |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний1) рН для датчиков Д-рН-1(-П,-Ш), ед. рН |
от -2,00 до 16,00 |
|
Диапазон показаний1) ОВП для датчиков Д-ОВП-1(-П,-Ш), мВ |
от -2000 до 2000 |
|
Диапазон показаний1) УЭП для датчиков Д-КП и Д-ТП, мкСм/см |
от 0 до 2000000 |
|
Диапазон показаний1) солесодержания (общей минерализации) для датчиков Д-КП, мг/дм3 |
от 0,00 до 100000,00 |
|
Диапазон показаний1) массовой доли веществ для датчиков Д-ТП, %: - хлорид натрия (NaCl) |
от 0,00 до 25,00 |
|
- соляная кислота (HCl) |
от 0,00 до 17,98 от 20,01 до 39,07 |
|
- фтороводородная кислота (HF) |
от 0,00 до 30,00 от 30,00 до 55,00 |
|
- азотная кислота (HNO3) |
от 0,00 до 30,00 от 35,01 до 96,00 |
|
- гидроокись натрия (NaOH) |
от 0,00 до 15,00 от 15,3 до 50,00 |
|
- гидроокись калия (KOH) |
от 0,00 до 26,00 от 26,00 до 42,00 от 0 до 30 |
|
- нитрат кальция (Ca(NOs)2) | |
|
- серная кислота (H2SO4) |
от 0,00 до 30,25 от 30,00 до 85,00 от 92,00 до 100,00 |
|
Наименование характеристики |
Значение |
|
- серная кислота (H2SO4) в олеуме |
от 103,5 до 106,5 от 103,5 до 109,5 |
|
- ангидрид серной кислоты (SO3) в олеуме, %: при Н^О4/олеум от 103,5 до 106,5 при Н^О4/олеум от 103,5 до 109,5 |
от 15,5 до 28,8 от 15,5 до 42,2 |
|
Диапазон показаний1) массовой концентрации растворенного кислорода для датчиков Д-О2А и Д-О2Л, мг/дм3 |
от 0 до 50 |
|
Диапазон показаний1) массовой концентрации взвешенных веществ для датчиков Д-МВВ и Д-ВВ, мг/дм3 |
от 0,5 до 300000,0 |
|
Диапазон показаний1) массовой концентрации нефти, НП, ПАУ, непредельных ароматических углеводородов (НАУ), общего органического углерода (ООУ), растворённого органического углерода (РОУ), органических веществ для датчиков Д-НП-ФА1, Д-НП-ФА2, Д-НП-ФА7 и Д-НП-СП, мг/дм3 |
от 0 до 10000 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
24 230 50 |
|
Габаритные размеры вторичных преобразователей (Ш*ВХГ), мм, не более: Т100 T100Exd Т200 T200Exd |
144x144x104 600x500x450 148x148x115 117x150x206 |
|
Габаритные размеры датчиков (0ХВ), мм, не более Д-рН-1(-П,-Ш) и Д-ОВП-1(-П,-Ш): - в стеклянном корпусе - в корпусе из сплава или полимера для врезного монтажа - в корпусе из сплава или полимера для выдвижного монтажа Д-КП и Д-ТП: - в корпусе из сплава или полимера для врезного монтажа - в корпусе из сплава или полимера для выдвижного монтажа Д-О2А Д-О2Л Д-М, Д-ВВ, Д-МВВ Д-НП-ФА1(-ФА2, -ФА7) Д-НП-СП |
12x225 30x350 40x1500 80x350 50x800 30x350 60x400 70x350 70x350 60x800 |
|
Масса вторичного преобразователя, кг, не более Т100 T100Exd Т200 T200Exd |
2 35 2 4,5 |
|
Наименование характеристики |
Значение |
|
Масса датчиков, кг, не более Д-РН-1(-П,-Ш) и Д-ОВП-!(-П,-Ш): - в стеклянном корпусе |
0,3 |
|
- в корпусе из сплава или полимера для врезного монтажа |
1,0 |
|
- в корпусе из сплава или полимера для выдвижного монтажа Д-КП и Д-ТП: |
5,0 |
|
- в корпусе из сплава или полимера для врезного монтажа |
1,0 |
|
- в корпусе из сплава или полимера для выдвижного монтажа |
5,0 |
|
Д-О2А |
0,6 |
|
Д-О2Л |
0,3 |
|
Д-М, Д-ВВ, Д-МВВ |
3,0 |
|
Д-НП-ФА1(-ФА2, -ФА7) |
4,0 |
|
д-нп-сп |
5,0 |
|
Условия эксплуатации: - температура окружающей среды для вторичных преобразователей, °С Т100 |
от -20 до +50 |
|
T100Exd |
от -20 до +50 |
|
T200Exd |
от -40 до +70 |
|
Т200 с OLED дисплеем |
от -40 до +70 |
|
Т200 с ЖК дисплеем |
от -20 до +60 |
|
- температура окружающей среды для датчиков, °С |
от -20 до +80 |
|
- относительная влажность воздуха (без конденсации), %, не более |
90 |
|
Маркировка взрывозащиты: - T100Exd |
1Ex db IIB+H2 |
|
(с искробезопасным барьером в комплекте) |
T6...T4 Gb X; 1Ex db IIC T6...T4 |
|
Gb X | |
|
(1Ex db [ia 6а] IIB+H2 T6...T4 Gb | |
|
X; | |
|
1Ex db [ia 6а] IIC | |
|
T6...T4 Gb X) | |
|
- T200Exd |
1Ex db IIC T6 Gb X |
|
(с искробезопасным барьером в комплекте) |
(1Ex db [ia Оа] IIC |
|
T6 Gb X) | |
|
- аналоговые первичные преобразователи Д-рН/-ОВП, Д-КП/-ТП, Д-О2А |
1Ex ia IIC T4 Ga X |
|
- цифровые первичные преобразователи Д-рН/-ОВП, Д-КП/-ТП, Д-О2Л, Д-М/-ВВ/-МВВ, Д-НО, подключаемые через искробезопасный барьер вторичного преобразователя |
1Ex ia IIC T5 Ga X |
|
- цифровые первичные преобразователи Д-рН/-ОВП, Д-КП/-ТП, Д-О2Л, |
1Ex db IIC T4 Gb X |
|
Д-М/-ВВ/-МВВ, д-нп |
1Ex db [op is Gb] |
|
IIB T3 Gb X |
1) Указан максимальный диапазон показаний датчиков. Фактические диапазоны показаний указываются в паспорте анализатора.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор жидкости |
МП АВ |
1 шт.1) |
|
2 Монтажные принадлежности |
_ |
1 комплект 2) |
|
3 Запасные части |
_ |
_2) |
|
4 Расходные материалы |
_ |
_2) |
|
5 Паспорт |
_ |
1 экз. |
|
6 Руководство по эксплуатации |
_ |
1 экз. |
|
7 Методика поверки |
_ |
1 экз. |
|
1) В зависимости от заказа поставляется 1 вторичный преобразователь и 1 или 2 первичных преобразователя. 2) В зависимости от заказа. | ||
Сведения о методах измерений
- в разделе 2 «Использование по назначению» документа «Анализаторы жидкости МП АВ 100, МП АВ 100Ех в комплекте со вторичными преобразователями Т100, TIOOExd. Руководство по эксплуатации»;
- в разделе 2 «Использование по назначению» документа «Анализаторы жидкости МП АВ 200 в комплекте со вторичным преобразователем Т200. Руководство по эксплуатации»;
- в разделе 2 «Использование по назначению» документа «Анализаторы жидкости МП АВ 200Ех в комплекте со вторичным преобразователем T200Exd. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 марта 2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении государственной поверочной схемы для средств измерений массовой концентрации, растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
ТУ 26.51.53-004-55416526-2023 «Анализаторы жидкости МП АВ. Технические условия».
Смотрите также
